首页产品中心SD系列系列SD-15B-12

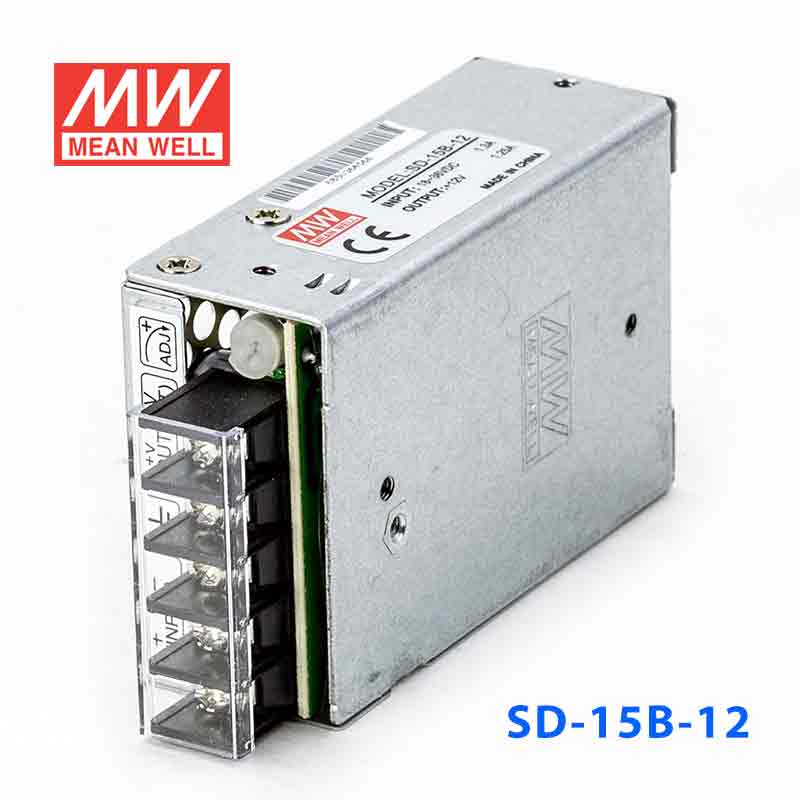

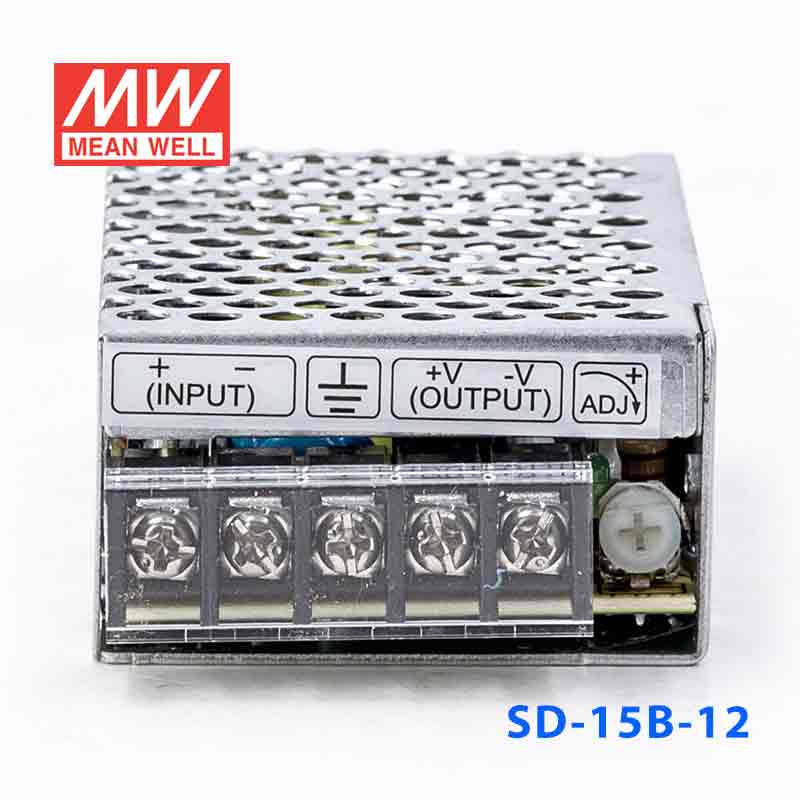

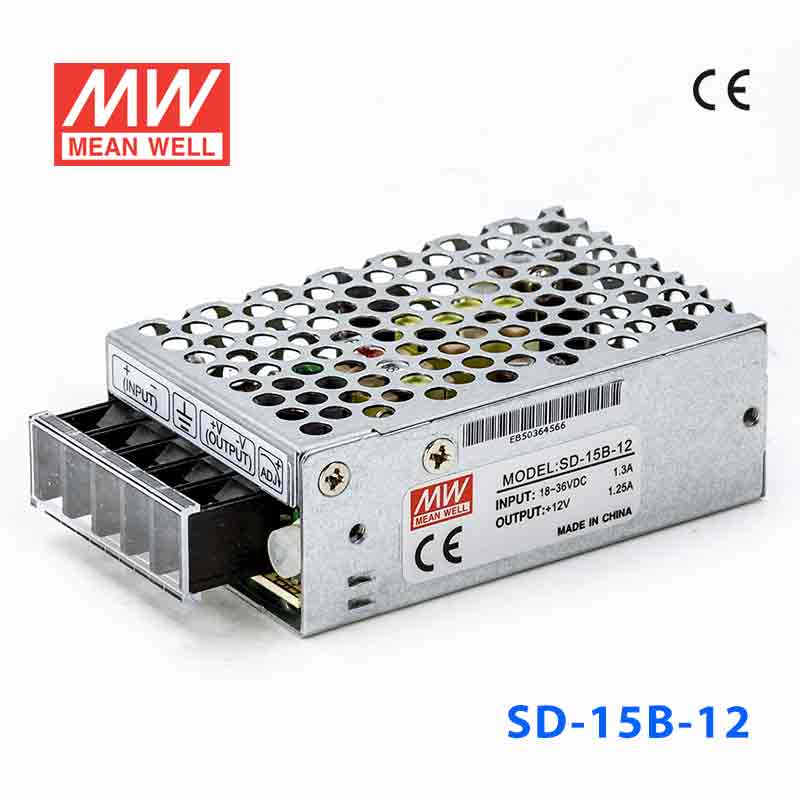

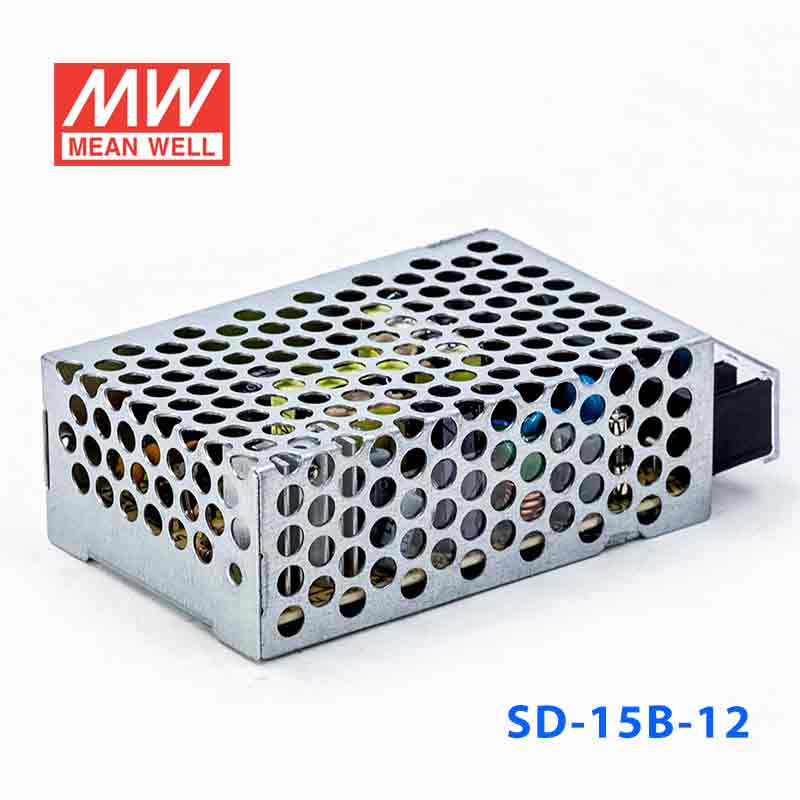

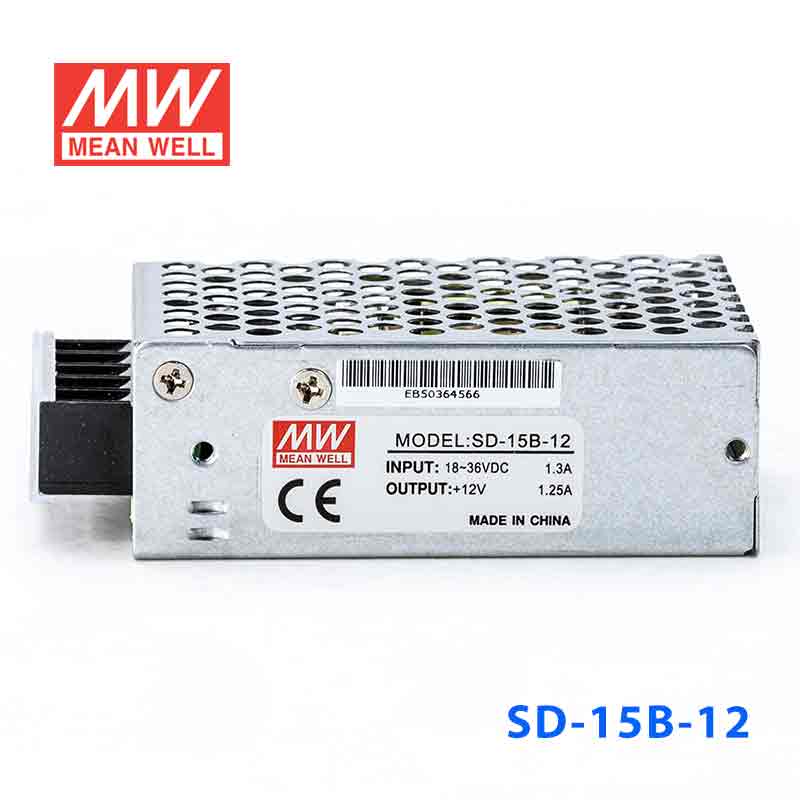

SD-15B-12 产品图 1
明纬 MEAN WELL · SD系列 系列
明纬官方正品SD系列 系列3 年保修

SD-15B-12 · 18~ 入 有外壳 DC DC转换电源

Mean Well · Enclosed Switching Power Supply · 15W 12

输出电压
12 V DC
额定功率
15 W
输出电流
1.25 A
¥74.20市场价 ¥80.60含 13% 增值税
选择型号 — SD-15系列SD-15B-12
SD-15A-515W · 5V · 3A库存:即将售罄SD-15A-1215W · 12V · 1.25A库存:即将售罄SD-15A-2415W · 24V · 0.625A库存:无货SD-15B-515W · 5V · 3A库存:有库存
SD-15B-1215W · 12V · 1.25A库存:库存充足
SD-15B-2415W · 24V · 0.625A库存:库存充足SD-15C-515W · 5V · 3A库存:无货SD-15C-1215W · 12V · 1.25A库存:库存充足SD-15C-2415W · 24V · 0.625A库存:即将售罄

现货即将售罄无货

现货 · 上海仓 61 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 SD-15B-12,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商EACCEEMCUKCAUK可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

产品特点

  • 2:1 wide input range
  • Protections:Short circuit/Over load /voltage
  • Built-in EMI filter, low ripple noise
  • 100% full load burn-in test
  • Low cost
  • High reliability
  • 2 years warranty

规格参数

SD-15B-12·参数摘自官方规格书(2011-06-15 版)下载规格书 PDF

OUTPUT

DC VOLTAGE
12V
RATED CURRENT
1.25A
CURRENT RANGE
0 ~ 1.25A
RATED POWER
15W
RIPPLE & NOISE (max.)注Note.2
120mVp-p
VOLTAGE ADJ.RANGE
10.8~13.2VDC
VOLTAGE TOLERANCE注Note.3
±1.0%
LINE REGULATION
±0.3%
LOAD REGULATION
±0.3%
SETUP, RISE ,HOLD UP TIME
2.5s, 25ms,--- 12VDC/24VDC/48VDC at full load

INPUT

VOLTAGE RANGE
A: 9.2 ~18VDC B:18 ~ 36VDC C:36~72VDC
EFFICIENCY(Typ.)
76%
DC CURRENT(Typ.)
1.9A/12VDC 0.9A/24VDC 0.45A/48VDC

PROTECTION

OVER LOAD
105 ~160% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed
OVER VOLTAGE
13.8~ 16.2V Protection type : Shut off o/p voltage, clamping by zener diode

ENVIRONMENT

WORKING TEMP.
-10 ~ +60℃ (Refer to "Derating Curve")
WORKING HUMIDITY
20 ~ 90% RH non-condensing
STORAGE TEMP., HUMIDITY
-20 ~ +85℃, 10 ~ 95% RH
TEMP. COEFFICIENT
±0.03%/℃ (0 ~ 50℃)
VIBRATION
10 ~ 500Hz, 2G 10min./1cycle, 60min.each along X, Y, Z axes

SAFETY & EMC

WITHSTAND VOLTAGE
I/P-O/P:2KVAC I/P-FG:1KVAC O/P-FG:0.5KVAC
ISOLATION RESISTANCE
I/P-O/P,I/P-FG,O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
EMC EMISSION
Compliance to EN55022(CISPR22)
EMC IMMUNITY
Compliance to EN61000-4-2,3,4,6,8, EN55024, light industry level, criteria A

OTHERS

DIMENSION
78*51*28mm (L*W*H)
PACKING
0.18kg,60 PCS/11.8kg
测试条件与备注4
  1. All parameters NOT specially mentioned are measured at normal input, rated load and 25℃ of ambient temperature.
  2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor.
  3. Tolerance : includes set up tolerance, line regulation and load regulation.
  4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com)

技术图纸

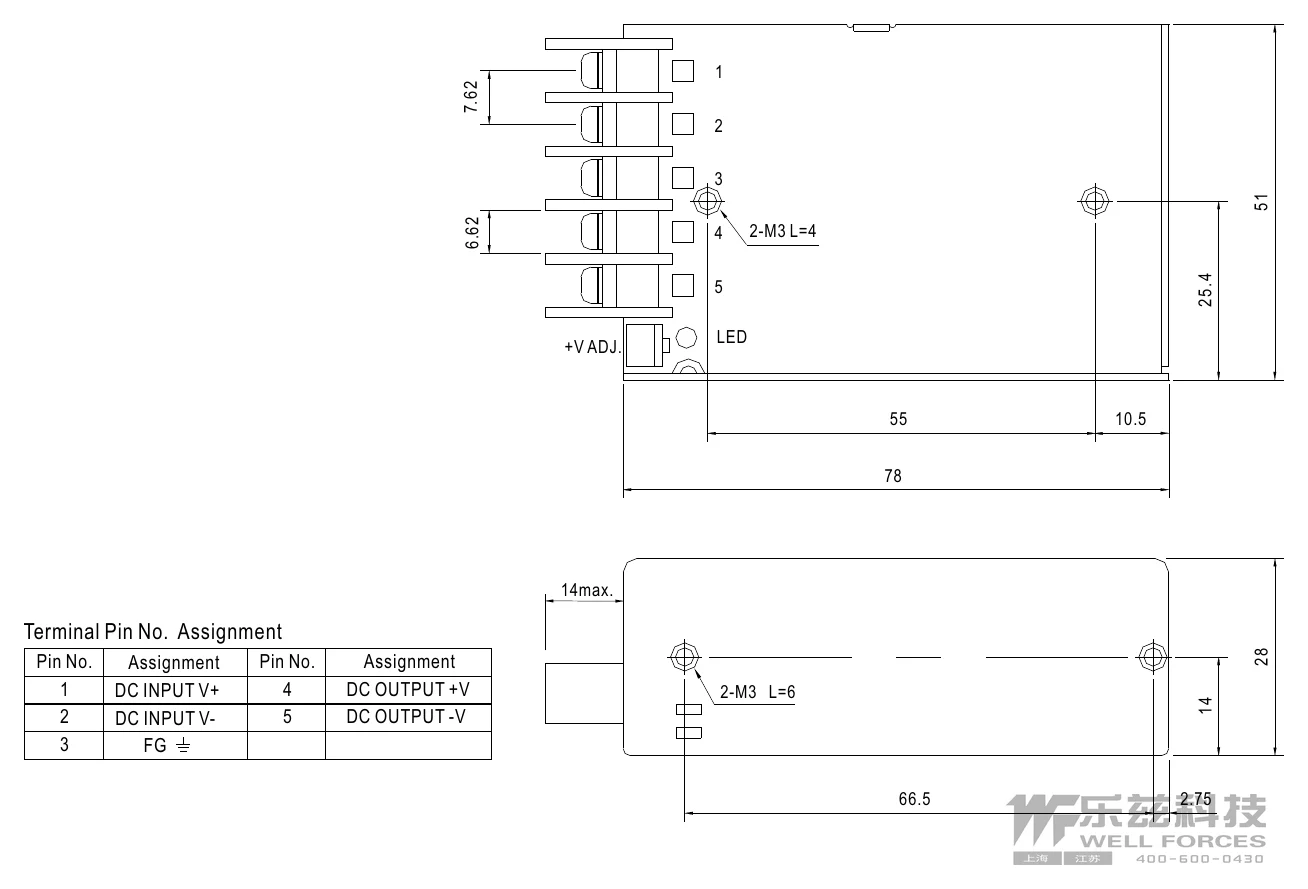

SD-15B-12 机构尺寸
机构尺寸左右滑动 · 点击查看大图

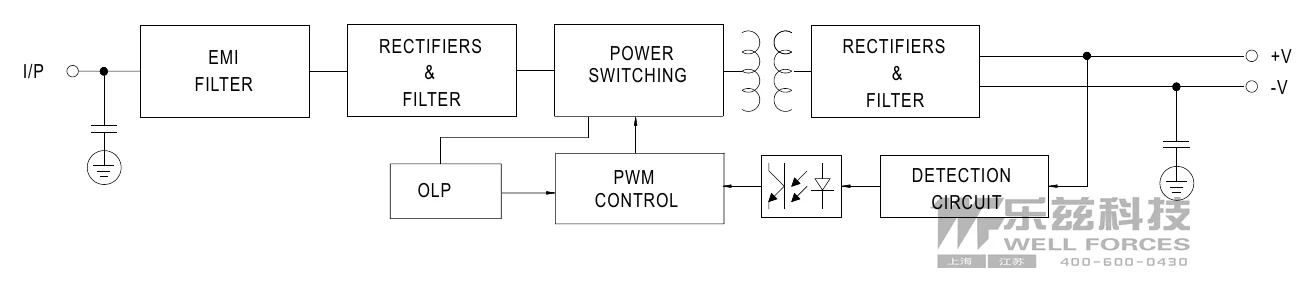

SD-15B-12 方框图
方框图左右滑动 · 点击查看大图

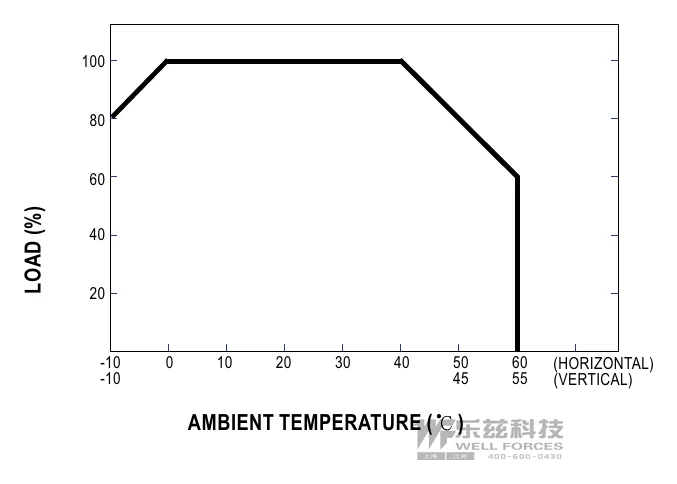

SD-15B-12 减额曲线
减额曲线点击查看大图

典型应用

■ 典型应用

  • 电池备援系统 — 为备用电源系统提供稳定的电压转换。
  • 交通运输 — 适用于各类车辆、船舶等交通工具的电源转换。
  • 工业自动化 — 为工业控制设备、传感器和执行器提供可靠的直流电源。
  • 电信设备 — 为通信基站、网络设备提供稳定的电源支持。
  • 安防监控 — 驱动监控摄像头、门禁系统等安防设备。

资料下载

规格书1

SD-15B-12 规格书PDF下载

认证证书4

EAC认证证书EAC-cer.pdfPDF下载
EMC认证证书SD-15-EMC-CER.PDFPDF下载
CE认证证书SD-15-CE-DEC.PDFPDF下载
UK认证证书SD-15-UK-dec.pdfPDF下载

您可能感兴趣

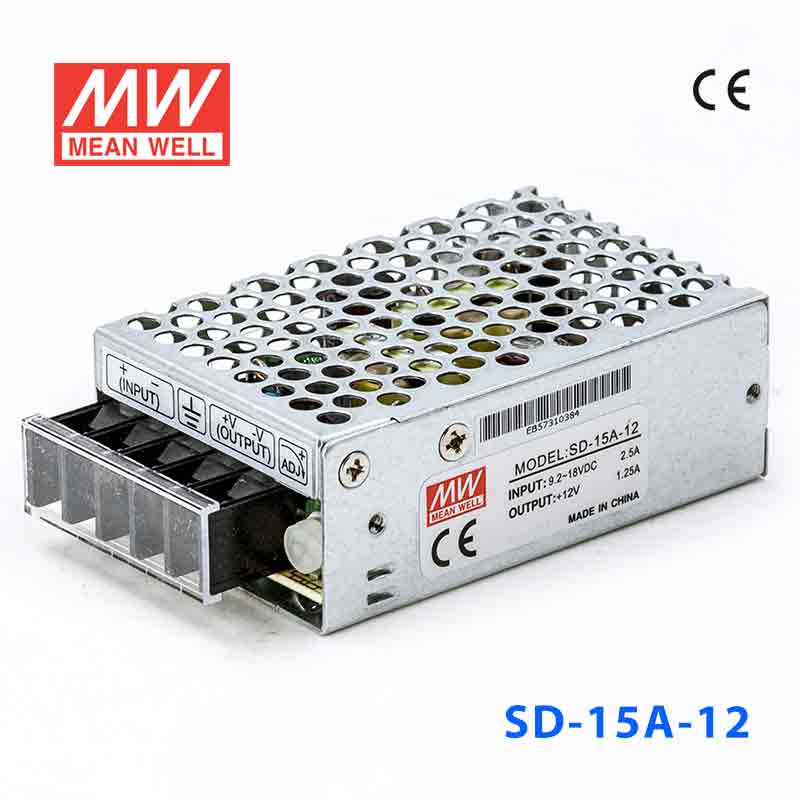

SD-15A-12 SD-15A-12 15W 9.2~18V 输入 12V 1.25A 输出有外壳明纬DC-DC转换电源
SD-15A-12

SD-15A-12 15W 9.2~18V 输入 12V 1.25A 输出有外壳明纬DC-DC转换电源

■ 产品概述 明纬SD-15A-12是一款高性能15W DC-DC转换电源,专为严苛工业环境设计。

电压
12
功率
15W
EACCEEMCUKCA+1
即将售罄
¥62.00

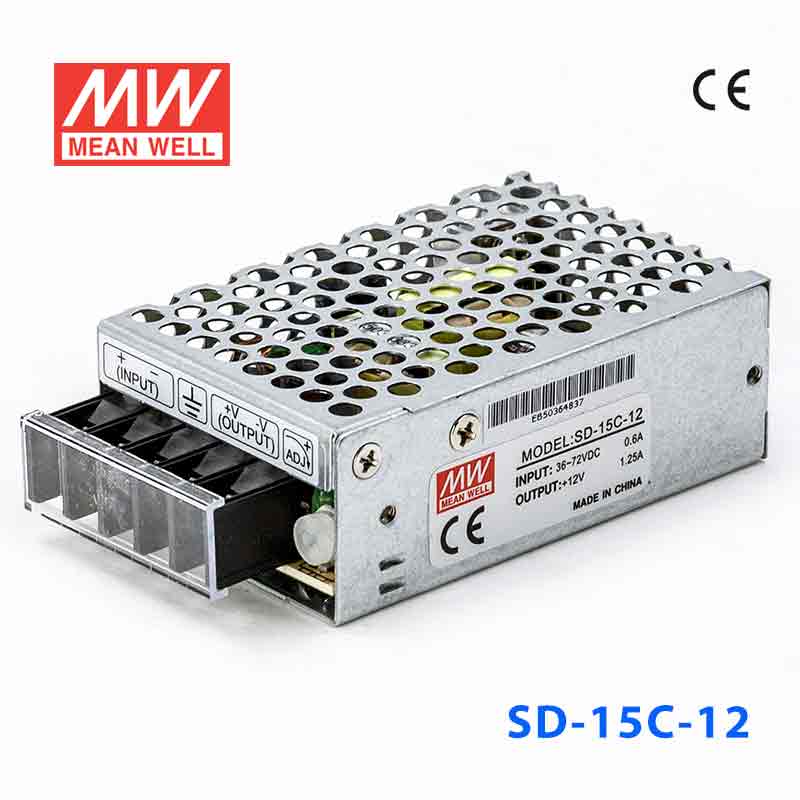

SD-15C-12 SD-15C-12 15W 36~72V 输入 12V 1.25A 输出有外壳明纬DC-DC转换电源
SD-15C-12

SD-15C-12 15W 36~72V 输入 12V 1.25A 输出有外壳明纬DC-DC转换电源

■ 产品概述 明纬SD-15C-12是一款高性能的15W DC-DC转换电源,隶属于明纬SD系列。

电压
12
功率
15W
EACCEEMCUKCA+1
库存充足
¥62.00
SD-25B-12 SD-25B-12 25W 19~36V 输入 12V 2.1A 输出有外壳明纬DC-DC转换电源
SD-25B-12

SD-25B-12 25W 19~36V 输入 12V 2.1A 输出有外壳明纬DC-DC转换电源

■ 产品概述 明纬SD-25B-12是一款高性能、高可靠性的25.

电压
12
功率
25.2W
CEEACEMCUKCA+1
即将售罄
¥106.00

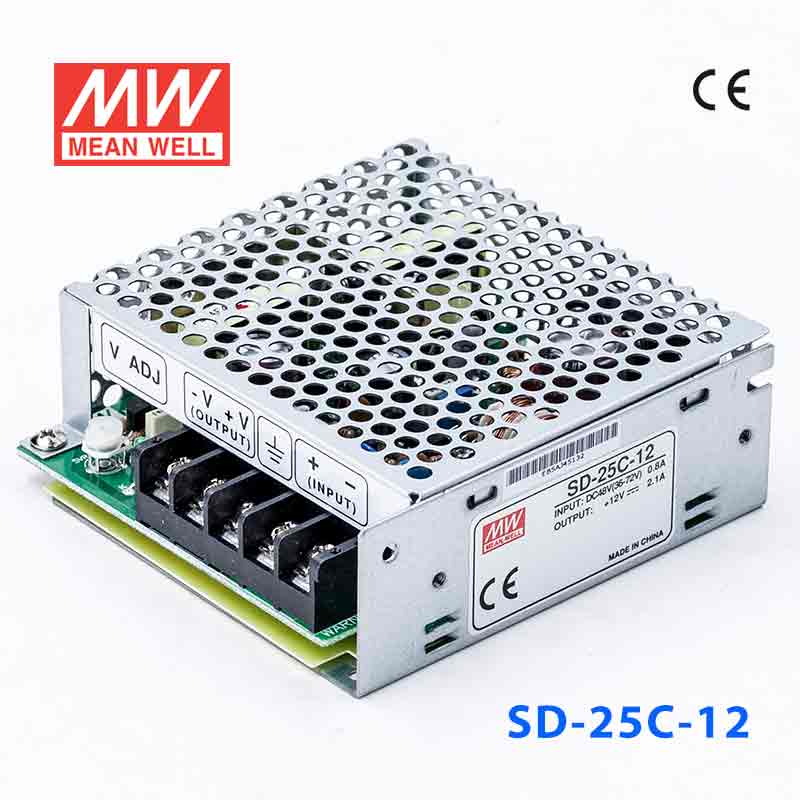

SD-25C-12 SD-25C-12 25W 36~72V 输入 12V 2.1A 输出有外壳明纬DC-DC转换电源
SD-25C-12

SD-25C-12 25W 36~72V 输入 12V 2.1A 输出有外壳明纬DC-DC转换电源

■ 产品概述 明纬SD-25C-12是一款高性能、高可靠性的25.

电压
12
功率
25.2W
CEEACEMCUKCA+1
即将售罄
¥106.00

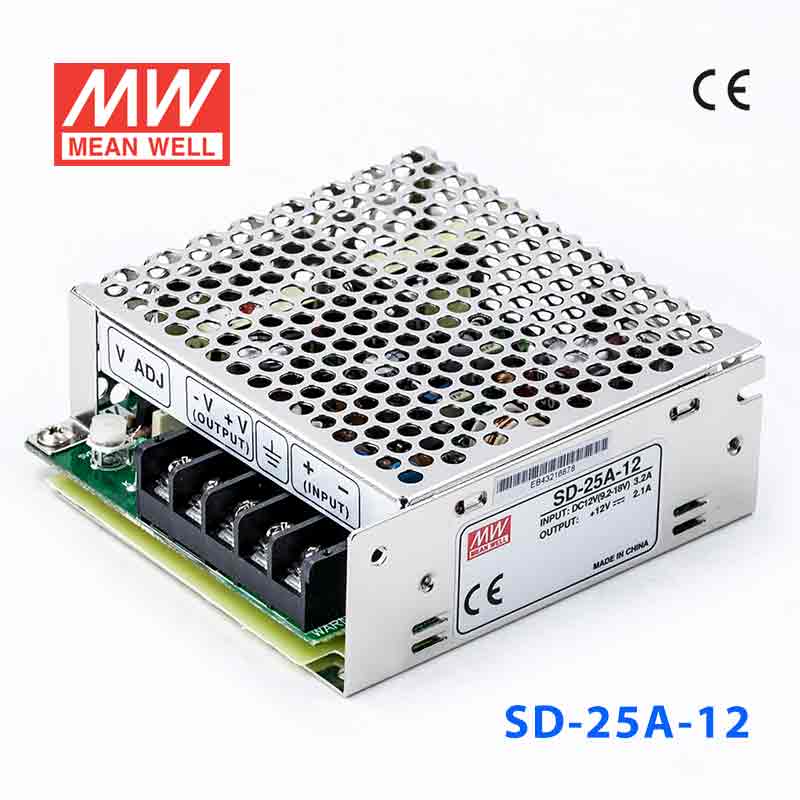

SD-25A-12 SD-25A-12 25W 9.2~18V 输入 12V 2.1A 输出有外壳明纬DC-DC转换电源
