首页产品中心SD系列系列SD-15C-5

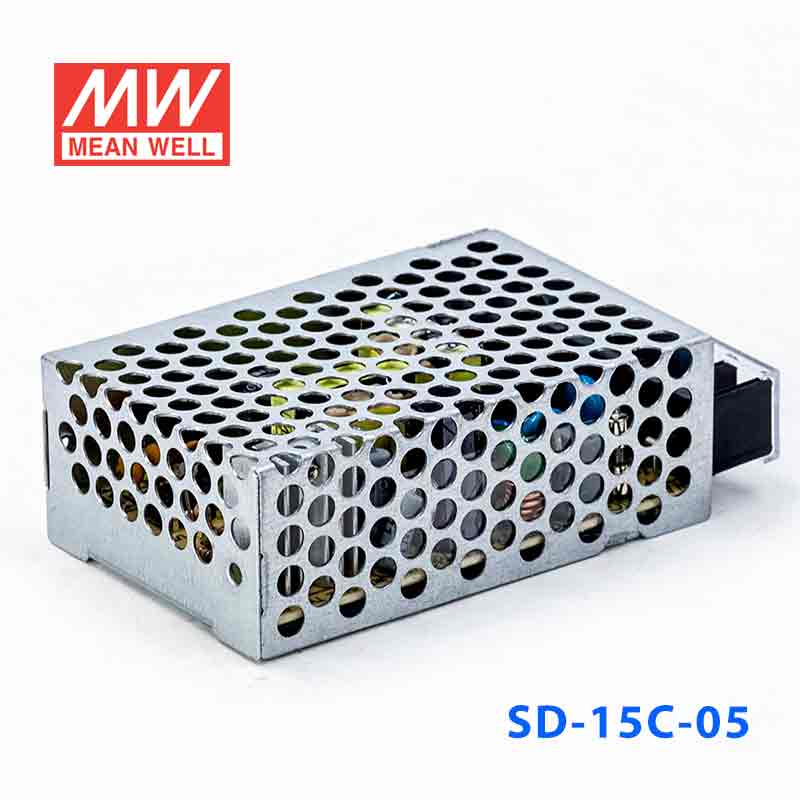

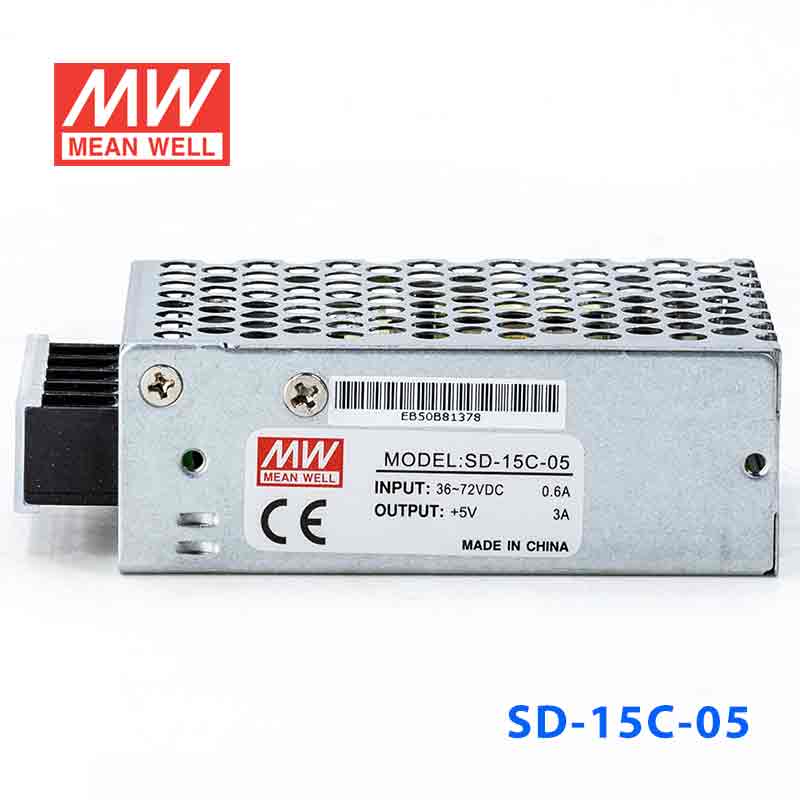

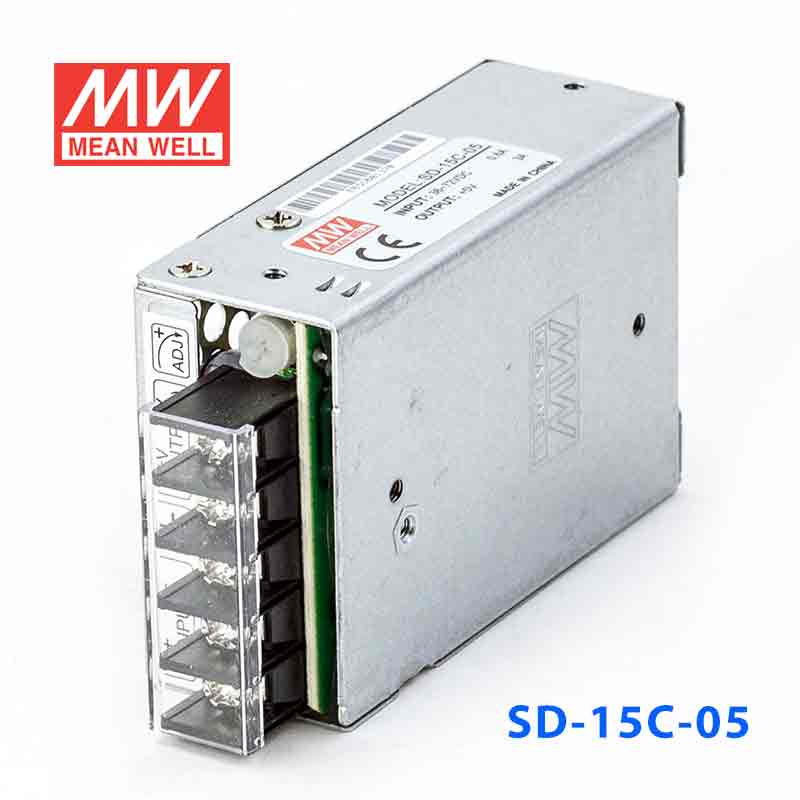

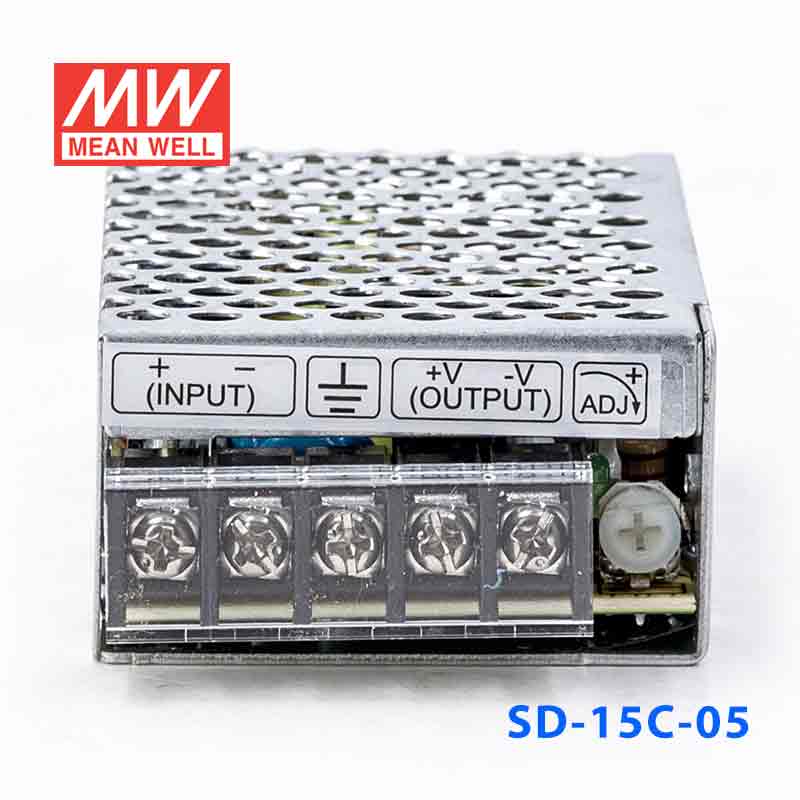

SD-15C-5 产品图 1
明纬 MEAN WELL · SD系列 系列
明纬官方正品SD系列 系列3 年保修

SD-15C-5 · 36~ 入 有外壳 DC DC转换电源

Mean Well · Enclosed Switching Power Supply · 15W 5

输出电压
5 V DC
额定功率
15 W
输出电流
3 A
¥74.20市场价 ¥80.60含 13% 增值税
选择型号 — SD-15系列SD-15C-5
SD-15A-515W · 5V · 3A库存:即将售罄SD-15A-1215W · 12V · 1.25A库存:即将售罄SD-15A-2415W · 24V · 0.625A库存:无货SD-15B-515W · 5V · 3A库存:有库存SD-15B-1215W · 12V · 1.25A库存:库存充足SD-15B-2415W · 24V · 0.625A库存:库存充足
SD-15C-515W · 5V · 3A库存:无货
SD-15C-1215W · 12V · 1.25A库存:库存充足SD-15C-2415W · 24V · 0.625A库存:即将售罄

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订,我们会与您确认货期
缺货
预订
数量
关于 SD-15C-5,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商EACCEEMCUKCAUK可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

SD-15C-5 为该系列 5V 输出型号:额定电流 3A,额定功率 15W,典型效率 75%。

产品特点

  • 2:1宽范围输入
  • 保护种类:短路/过负载/过电压
  • 内建EMI滤波电路,低纹波噪声
  • 100%满载老化测试
  • 低成本
  • 高可靠性
  • 2年质保

规格参数

SD-15C-5·参数摘自官方规格书(2024-11-22 版)下载规格书 PDF

输出

直流电压
5V
额定电流
3A
电流范围
0 ~ 3A
额定功率
15W
纹波与噪声(最大)注2
100mVp-p
电压调整范围
4.75~5.5VDC
电压精度注3
±2.0%
线性调整率
±0.5%
负载调整率
±0.5%
启动,上升,保持时间
2.5s, 25ms,--- 12VDC/24VDC/48VDC (满载时)

输入

电压范围
A: 9.2 ~18VDC B:18 ~ 36VDC C:36~72VDC
效率(Typ.)
75%
直流电流(Typ.)
1.9A/12VDC 0.9A/24VDC 0.45A/48VDC

保护

过负载
额定输出的105%~160% 保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压
5.75 ~ 6.75V 保护模式:关闭输出电压,二极管钳位

环境

工作温度
-10~+60℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-20 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0 ~ 50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范
EAC TP TC 004认证通过, 设计参考AS/NZS 62368.1
耐压
I/P-O/P:1.5KVAC I/P-FG:1KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P,I/P-FG,O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射
符合BS EN/EN55032 (CISPR32),EAC TP TC 020
电磁兼容抗扰度
符合BS EN/EN61000-4-2,3,4,6,8,BS EN/EN55035, 轻工业标准,EAC TP TC 020

其它

MTBF
3861.2K hrs min. Telcordia SR-332 (Bellcore) ; 644.2K hrs min. MIL-HDBK-217F (25℃)
尺寸
78*51*28mm (L*W*H)
包装
0.18kg,60 PCS/11.8kg
测试条件与备注5
  1. 如未特别说明,所有规格参数均在输入为12,24,48VDC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1μF和47μF的电容,在20MHz带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源应视为系统内元件的一部分,所有的EMC测试都将测试样品安装在一个厚度1mm,长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导,请参阅“组件电源供应器的EMI测试”。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
  5. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

SD-15C-5 机构尺寸
机构尺寸左右滑动 · 点击查看大图
SD-15C-5 方框图
方框图左右滑动 · 点击查看大图
SD-15C-5 减额曲线
减额曲线点击查看大图

典型应用

■ 典型应用

  • 电池备援系统 — 为应急照明、安防系统等提供稳定电源。
  • 交通工具 — 适用于电动车、轨道交通、船舶等车载电子设备的供电。
  • 工业自动化 — 为PLC、传感器、执行器等工业控制设备供电。
  • 通信设备 — 适用于基站、路由器、交换机等通信设备的电源转换。
  • 仪器仪表 — 为各类测试设备、测量仪器提供可靠电源。

资料下载

规格书1

SD-15C-5 规格书PDF下载

认证证书4

EAC认证证书EAC-cer.pdfPDF下载
EMC认证证书SD-15-EMC-CER.PDFPDF下载
CE认证证书SD-15-CE-DEC.PDFPDF下载
UK认证证书SD-15-UK-dec.pdfPDF下载
