明纬 MEAN WELL

明纬官方正品3 年保修

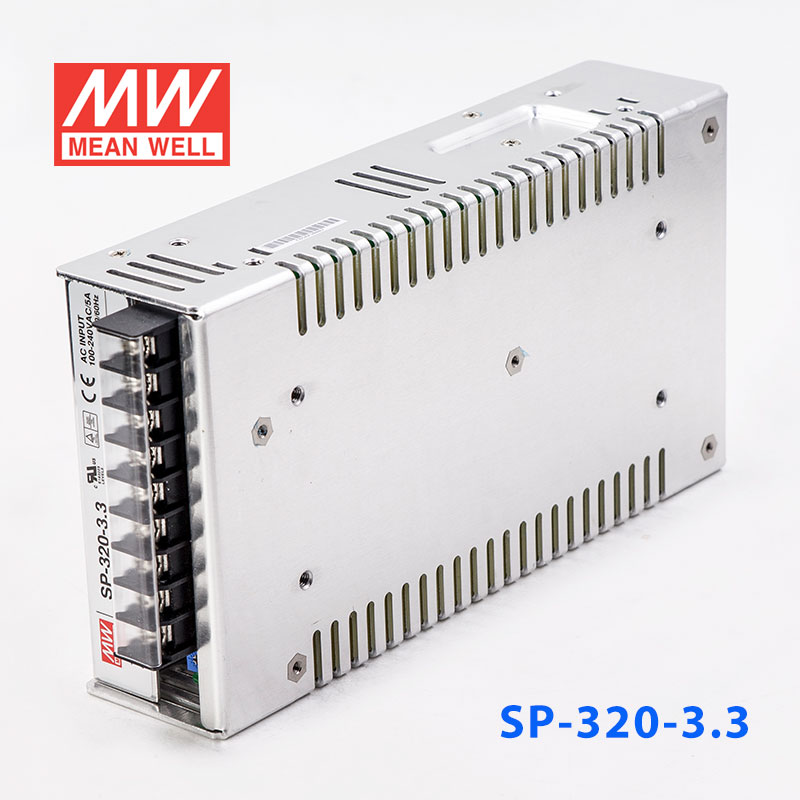

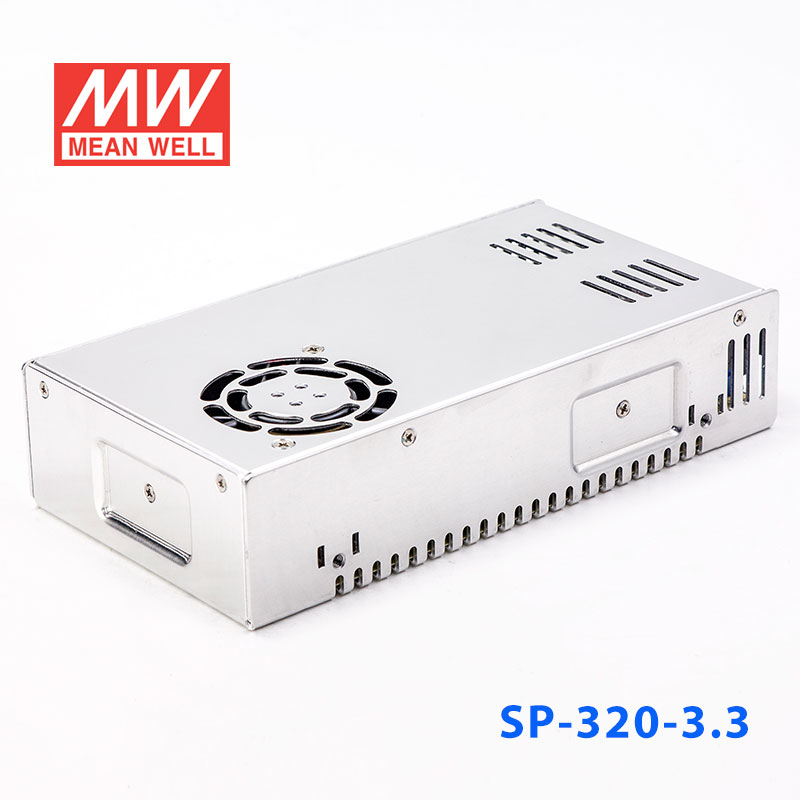

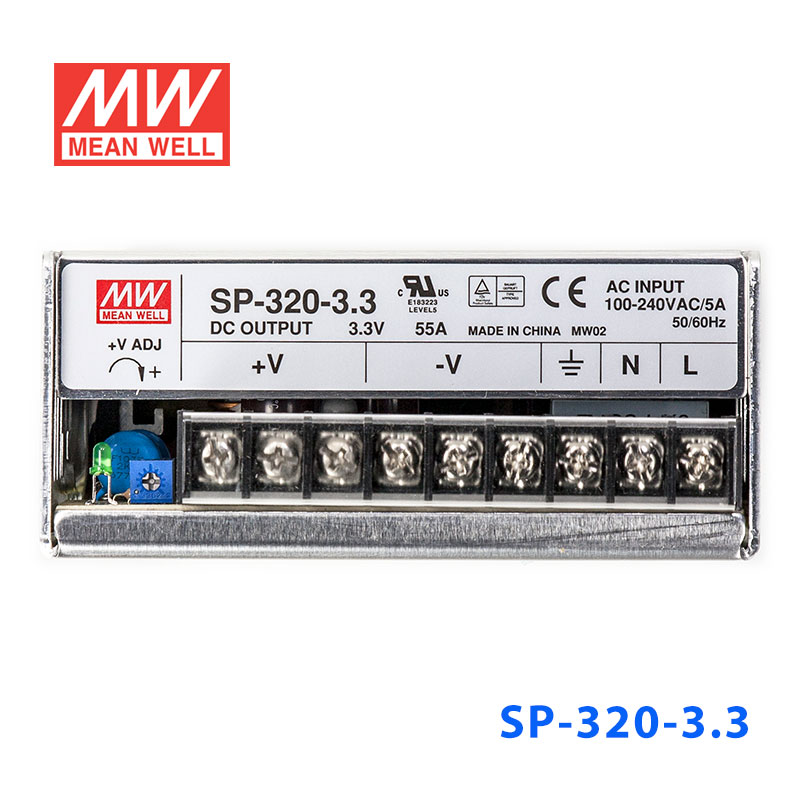

SP-320-3.3 · 3.3V 单路输出带PFC功能CCC认证开关电源

Mean Well · Enclosed Switching Power Supply · 181.5W 3.3V

输出电压: 3.3 V DC
额定功率: 181.5 W
输出电流: 55 A

¥455.00含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 SP-320-3.3，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

SP-320-3.3 为该系列 3.3V 输出型号：额定电流 55A，额定功率 181.5W，典型效率 74%。

产品特点

国际通用全范围交流输入
内置主动式PFC功能，PF>0.95
保护种类：短路/过负载/过电压/过温度

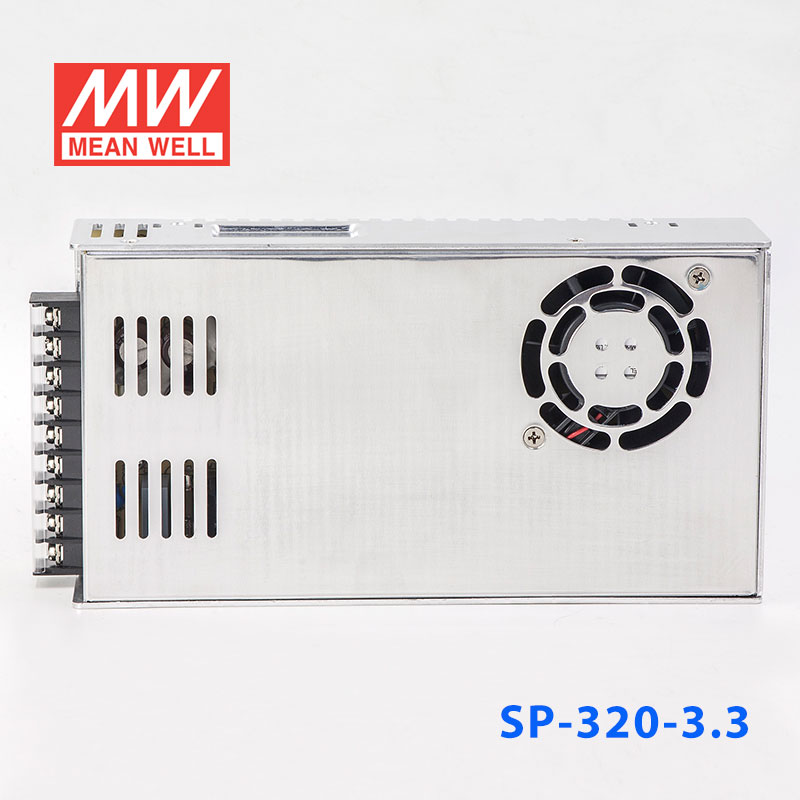

内置直流风扇强制风冷
内建风扇速度控制电路
开关工作频率：100KHZ
3年质保

规格参数

SP-320-3.3参数摘自官方规格书（2021-09-15 版）下载规格书 PDF

输出

直流电压: 3.3V
额定电流: 55A
电流范围: 0 ~ 60A
额定功率: 181.5W
纹波与噪声(最大)^注2: 150mVp-p
电压调整范围: 3.14 ~ 3.63V
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±1.5%
启动、上升时间: 800ms, 50ms/230VAC 2500ms, 50ms/115VAC (满载时)
保持时间(Typ.): 16ms/230VAC 16ms/115VAC (满载时)

输入

电压范围^注5: 88 ~ 264VAC或124 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因素(Typ.): PF>0.95/230VAC PF>0.98/115VAC (满载时)
效率(Typ.): 74%
交流电流(Typ.) 115VAC: 2.5A
交流电流(Typ.) 230VAC: 1.5A
浪涌电流(Typ.): 20A/115VAC 40A/230VAC
漏电流: <1mA / 240VAC

保护

过负载: 额定输出功率的105%~135% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 3.8 ~ 4.5V 保护模式:关闭输出电压,重启后恢复
过温度: 关闭输出电压,温度恢复正常后自动恢复

环境

工作温度: -20～+65°C (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容 (备注4)

安全规范: UL60950-1 认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55032 (CISPR32) Class B, EN61000-3-2,-3
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11, EN55024, A级轻工业标准

其它

MTBF: ≥207K hrs . MIL-HDBK-217F (25℃)
尺寸: 215*115*50mm (L*W*H)
包装: 1.1Kg; 12pcs/14Kg/0.9CUFT

测试条件与备注5

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源应视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.cc上的“EMI测试声明书”。
低输入电压情况下需减额输出，具体请参照减额曲线图。

技术图纸

典型应用

■ 典型应用

工业自动化 — 控制系统、传感器供电、执行器驱动
LED显示屏 — 室内外LED显示屏、广告牌供电
通讯设备 — 基站设备、网络交换机、数据中心供电
测试测量设备 — 实验室电源、自动化测试系统
安防监控 — 监控摄像头、门禁系统、报警设备

资料下载

规格书1

SP-320-3.3 规格书PDF下载
