首页产品中心产品系列SP-100-3.3

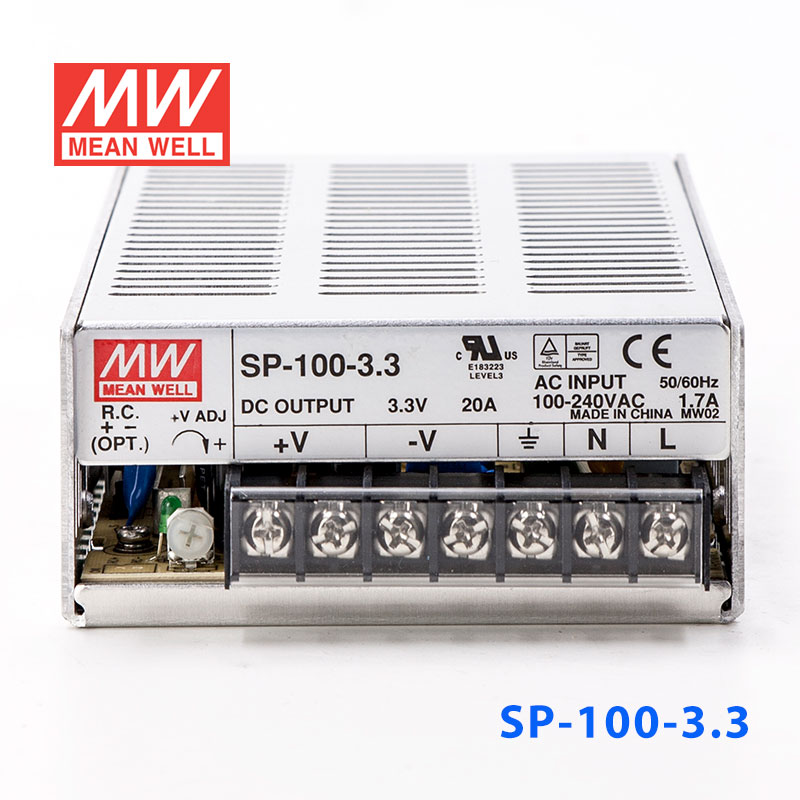

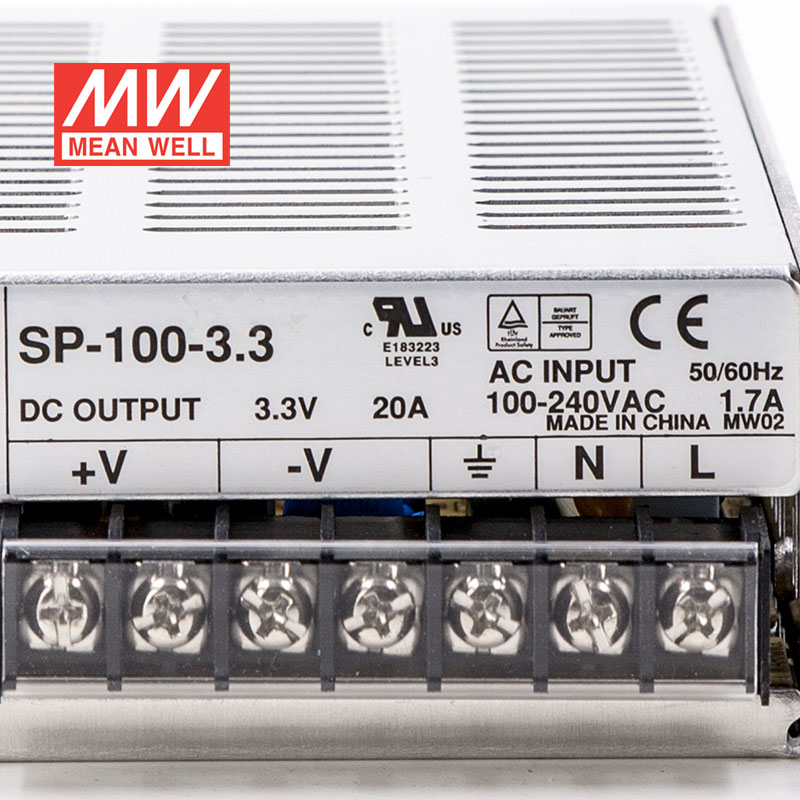

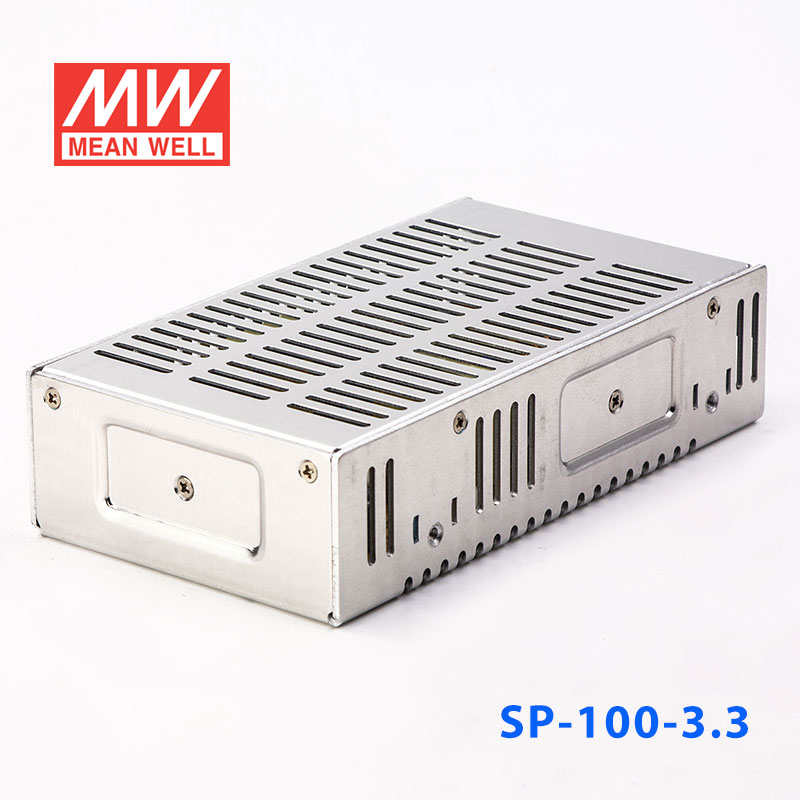

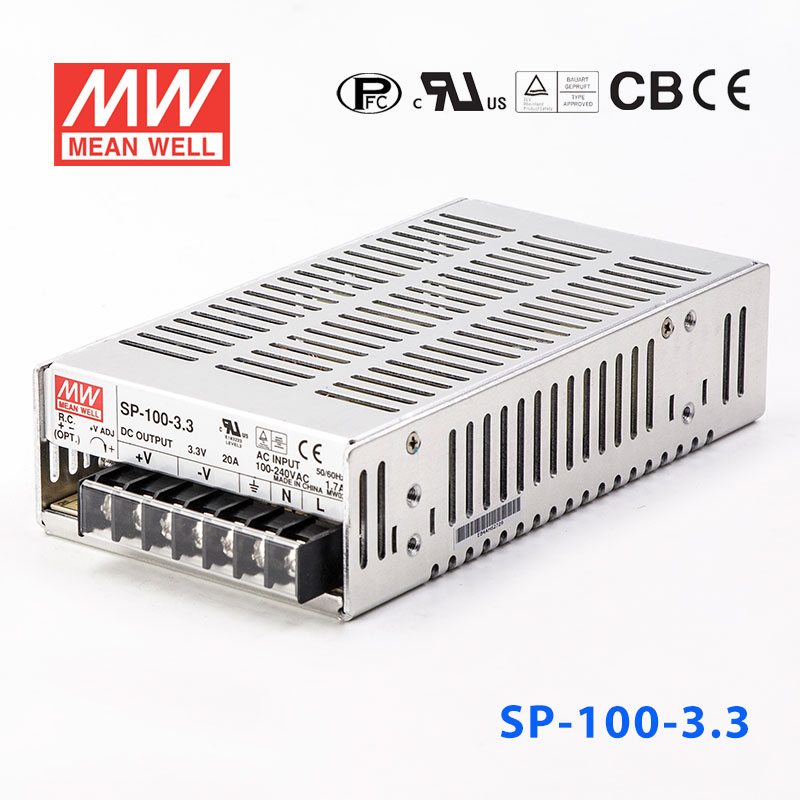

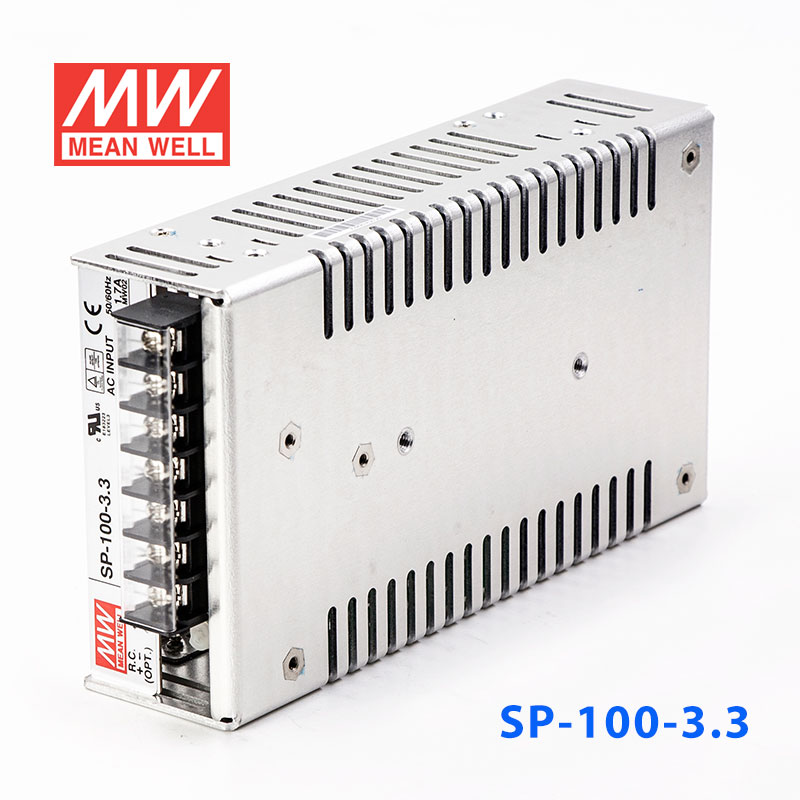

SP-100-3.3 产品图 1
明纬 MEAN WELL
明纬官方正品3 年保修

SP-100-3.3 · 3.3V 单路输出带PFC功能 开关电源

Mean Well · Enclosed Switching Power Supply · 66W 3.3V

输出电压
3.3 V DC
额定功率
66 W
输出电流
20 A
¥286.00含 13% 增值税
现货 · 上海仓 89 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 SP-100-3.3,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

SP-100-3.3 为该系列 3.3V 输出型号:额定电流 20A,额定功率 66W,典型效率 75%。

产品特点

  • 国际通用全范围交流输入
  • 内置主动式PFC功能,PF>0.93
  • 保护种类:短路/过负载/过电压
  • 具有恒流限制回路
  • 遥控开/关(可选择)
  • LED电源指示灯
  • 100%满载老化
  • 开关工作频率:PFC:67KHZ,PWM:134KHZ
  • 3年质保

规格参数

SP-100-3.3·参数摘自官方规格书(2021-09-15 版)下载规格书 PDF

输出

直流电压
3.3V
额定电流
20A
电流范围
0 ~ 20A
额定功率
66W
纹波与噪声(最大)注2
100mVp-p
电压调整范围
3.14 ~ 3.63V
电压精度注3
±2.0%
线性调整率
±0.5%
负载调整率
±1.0%
启动、上升时间
600ms, 30ms(满载时)
保持时间(Typ.)
20ms(满载时)

输入

电压范围
85 ~ 264VAC或120 ~ 370VDC
频率范围
47 ~ 63Hz
功率因素(Typ.)
PF>0.93/230VAC PF>0.97/115VAC(满载时)
效率(Typ.)
75%
交流电流(Typ.)
1.7A/115VAC 0.8A/230VAC
浪涌电流(Typ.)
冷启动:35A/230VAC
漏电流
<2mA / 240VAC

保护

过负载
额定输出功率的105%~150% 保护模式:恒电流限制,负载异常条件移除后可自动恢复
过电压
3.63 ~ 4.46V 保护模式:关闭输出电压,重启后恢复

功能

遥控(可选)
CN1:4 ~ 10VDC 电源启动, <0 ~ 0.8VDC 电源关机

环境

工作温度
-10~+60℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-20 ~ +85℃, 10 ~ 95% RH
温度系数
±0.05%/℃ (0 ~ 50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范
UL60950-1认证通过
耐压
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射注4
符合EN55032 (CISPR32) Class B, EN61000-3-2,-3
电磁兼容抗扰度注4
符合EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, A级轻工业标准

其它

MTBF
≥211.3K hrs. MIL-HDBK-217F (25℃)
尺寸
179*99*45mm (L*W*H)
包装
0.66Kg; 20pcs/14.3Kg/1.17CUFT
测试条件与备注4
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引,请参照明纬公司网站http://www.meanwell.cc上的“EMI测试声明书”。

技术图纸

SP-100-3.3 机构尺寸
机构尺寸左右滑动 · 点击查看大图

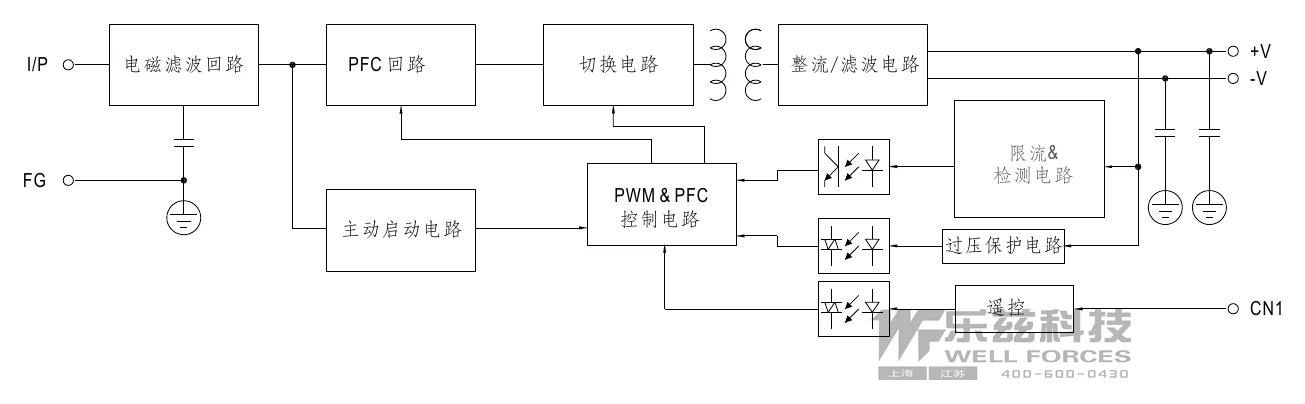

SP-100-3.3 方框图
方框图左右滑动 · 点击查看大图

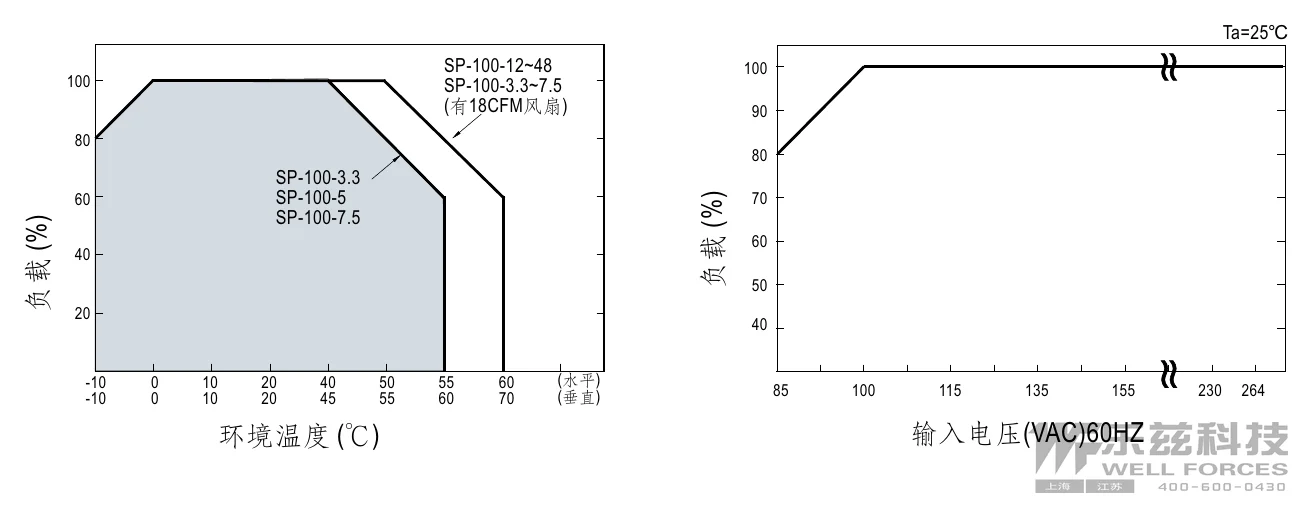

SP-100-3.3 减额曲线
减额曲线左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • 工业自动化 — 适用于各种工业控制系统、自动化设备和传感器供电。
  • LED显示屏 — 为室内外LED显示屏、广告牌提供稳定可靠的3.3V电源。
  • 通讯设备 — 为网络交换机、路由器、基站等通讯设备提供电力支持。
  • 安防监控 — 适用于监控摄像头、门禁系统、报警器等安防设备。
  • 测试测量 — 作为实验室、生产线测试设备的稳定电源模块。

资料下载

规格书1

SP-100-3.3 规格书PDF下载

您可能感兴趣

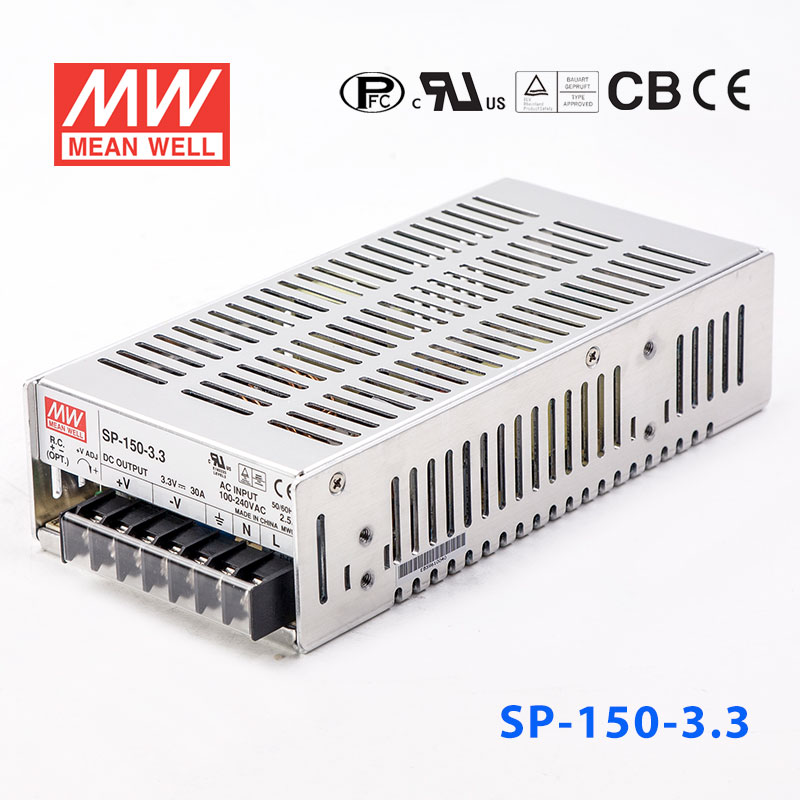

SP-150-3.3 SP-150-3.3 150W 3.3V30A 单路输出带PFC功能明纬开关电源
SP-150-3.3

SP-150-3.3 150W 3.3V30A 单路输出带PFC功能明纬开关电源

■ 产品概述 明纬SP-150-3.

电压
3.3V
功率
99W
无货
¥319.00

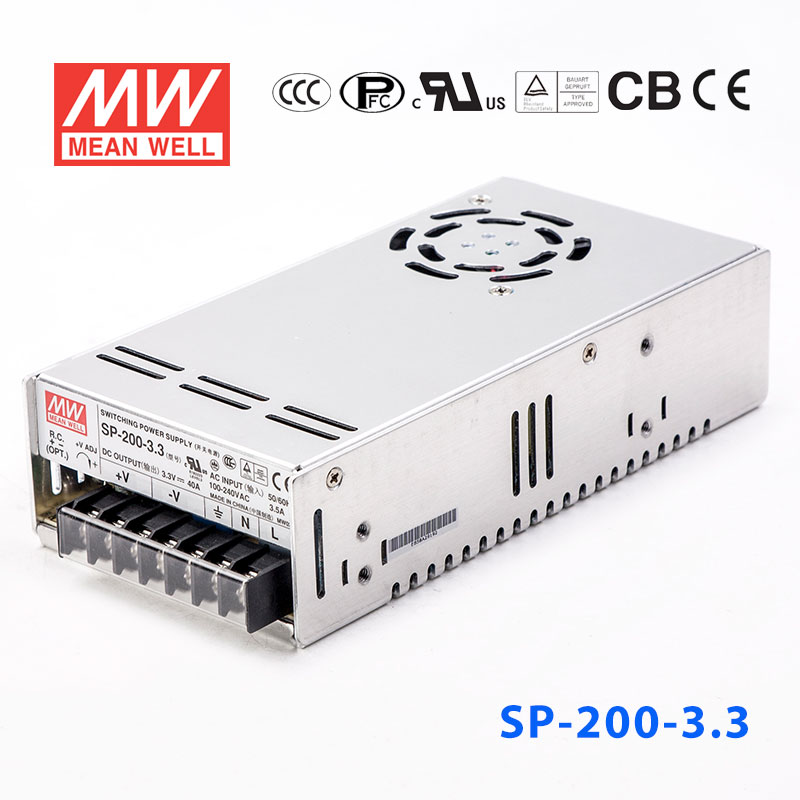

SP-200-3.3 SP-200-3.3 200W 3.3V40A 单路输出带PFC功能CCC认证明纬开关电源
SP-200-3.3

SP-200-3.3 200W 3.3V40A 单路输出带PFC功能CCC认证明纬开关电源

■ 产品概述 明纬SP-200-3.

电压
3.3V
功率
132W
库存充足
¥368.00

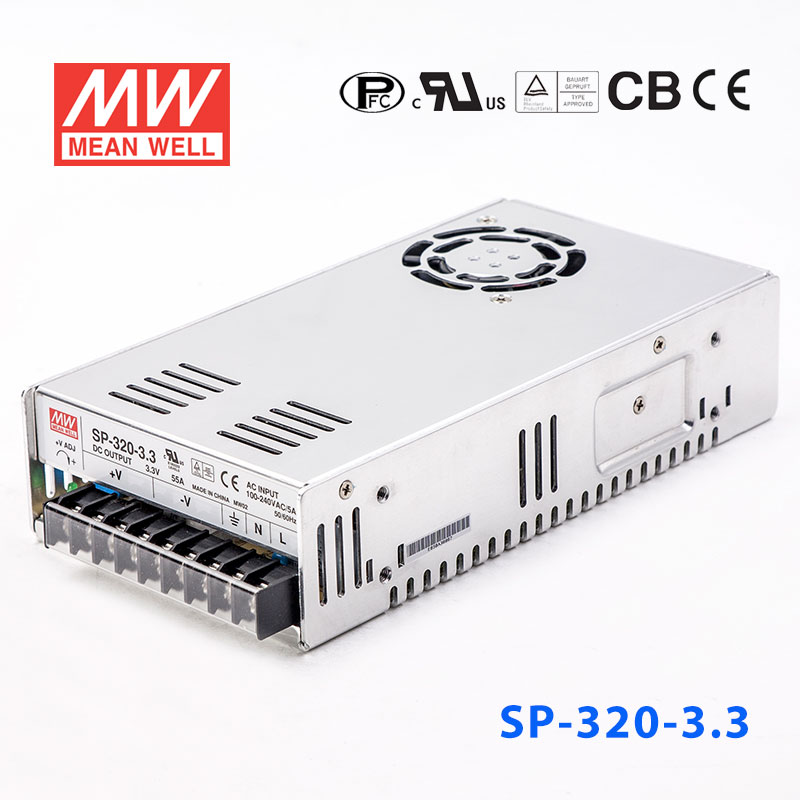

SP-320-3.3 SP-320-3.3 320W 3.3V60A 单路输出带PFC功能CCC认证明纬开关电源
SP-320-3.3

SP-320-3.3 320W 3.3V60A 单路输出带PFC功能CCC认证明纬开关电源

■ 产品概述 明纬SP-320-3.

电压
3.3V
功率
181.5W
无货
¥455.00

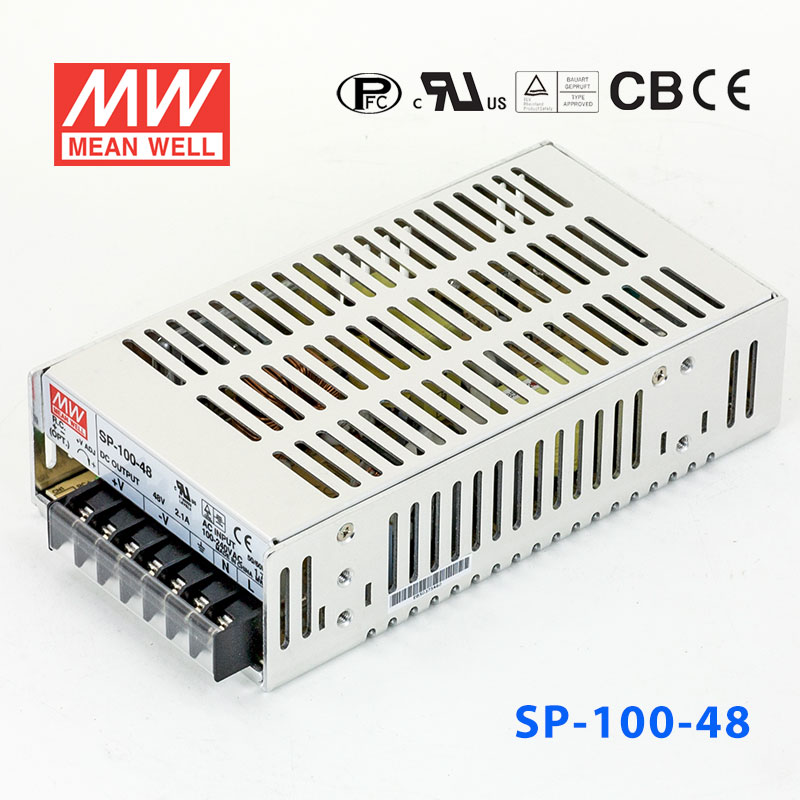

SP-100-48 SP-100-48 100W 48V2.1A 单路输出带PFC功能明纬开关电源
