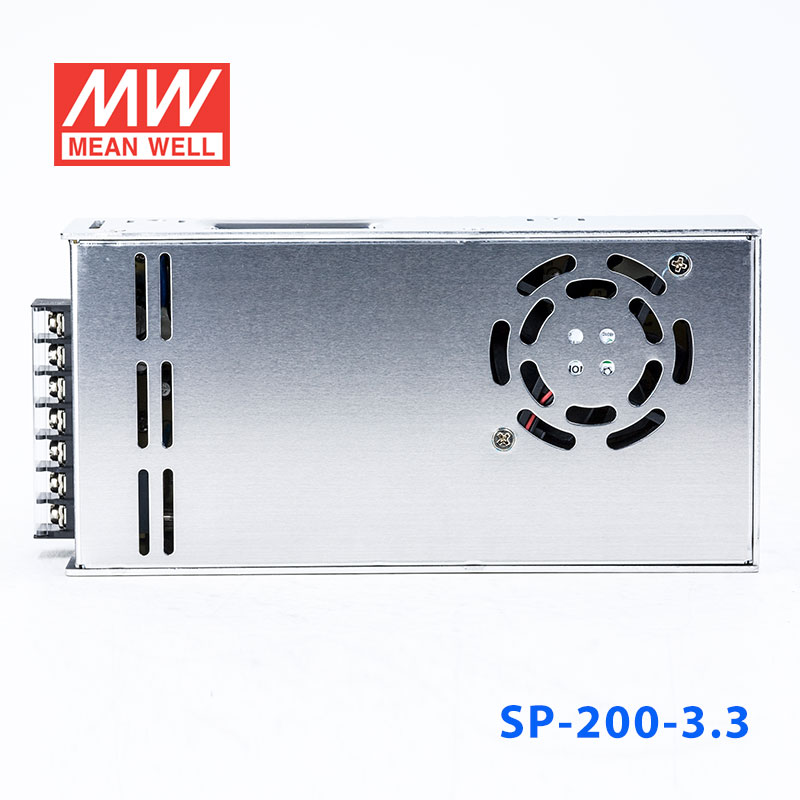

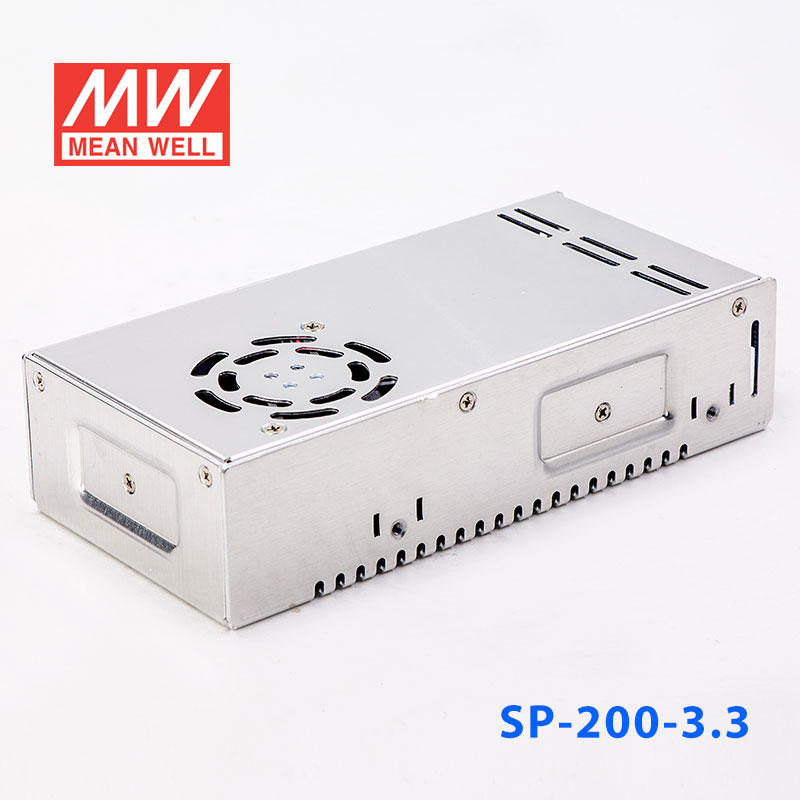

SP-200-3.3 · 3.3V 单路输出带PFC功能CCC认证开关电源

Mean Well · Enclosed Switching Power Supply · 132W 3.3V

输出电压: 3.3 V DC
额定功率: 132 W
输出电流: 40 A

¥368.00含 13% 增值税

现货 · 上海仓 63 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 SP-200-3.3，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

SP-200-3.3 为该系列 3.3V 输出型号：额定电流 40A，额定功率 132W，典型效率 69%。

产品特点

国际通用全范围交流输入
内置主动式PFC功能，PF>0.93
保护种类：短路/过负载/过电压/过温度
内置直流风扇强制风冷
恒流限制回路
内置可控速风扇
遥控开/关(可选择)
LED电源指示灯
100%满载老化
开关工作频率：PFC:67KHZ,PWM:134KHZ
3年质保

规格参数

SP-200-3.3参数摘自官方规格书（2021-09-15 版）下载规格书 PDF

输出

直流电压: 3.3V
额定电流: 40A
电流范围: 0 ~ 40A
额定功率: 132W
纹波与噪声 (最大)^注2: 100mVp-p
电压调整范围: 3.14 ~ 3.63V
电压精度^注3: ±2.0%
线性调整率: ±0.5%
负载调整率: ±1.0%
启动、上升时间: 600ms, 40ms(满载时)
保持时间(Typ.): 20ms(满载时)

输入

电压范围: 85 ~ 264VAC或120 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因素(Typ.): PF>0.93/230VAC PF>0.97/115VAC(满载时)
效率(Typ.): 69%
交流电流(Typ.): 3.5A/115VAC 1.7A/230VAC
浪涌电流(Typ.): 冷启动：50A/230VAC
漏电流: <2mA/240VAC

保护

过负载: 额定输出功率的105%~150% 保护模式:恒电流限制，负载异常条件移除后可自动恢复
过电压: 3.8 ~ 4.46V 保护模式:关闭输出电压,重启后恢复
过温度: 关闭输出电压,温度恢复正常后可自动恢复

功能

遥控（可选）: CN1:4 ~ 10VDC 电源开机, <0 ~ 0.8VDC 电源关机

环境

工作温度: -10～+60℃ (请参考负载减额曲线)
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -20 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.05%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL60950-1,CCC GB4943认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC / 25℃/ 70% RH
电磁兼容发射^注4: 符合EN55032 (CISPR32) Class B, EN61000-3-2,-3
电磁兼容抗扰度^注4: 符合EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024,A级轻工业标准

其它

MTBF: ≥183.8K hrs. MIL-HDBK-217F (25℃)
尺寸: 199*99*50mm (L*W*H)
包装: 0.85Kg; 20pcs/17.9Kg/1.21CUFT

测试条件与备注4

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.cc上的“EMI测试声明书”。

技术图纸

典型应用

■ 典型应用

工业自动化 — 适用于工厂自动化设备、控制系统、机器人等。
LED显示屏与照明 — 为大型LED显示屏、广告牌及工业照明系统提供稳定电源。
通讯设备 — 适用于基站、路由器、交换机等通讯基础设施。
仪器仪表 — 为各类精密测量仪器、测试设备提供可靠电力。
安防监控 — 驱动监控摄像头、门禁系统及其他安防设备。

资料下载

规格书1

SP-200-3.3 规格书PDF下载
