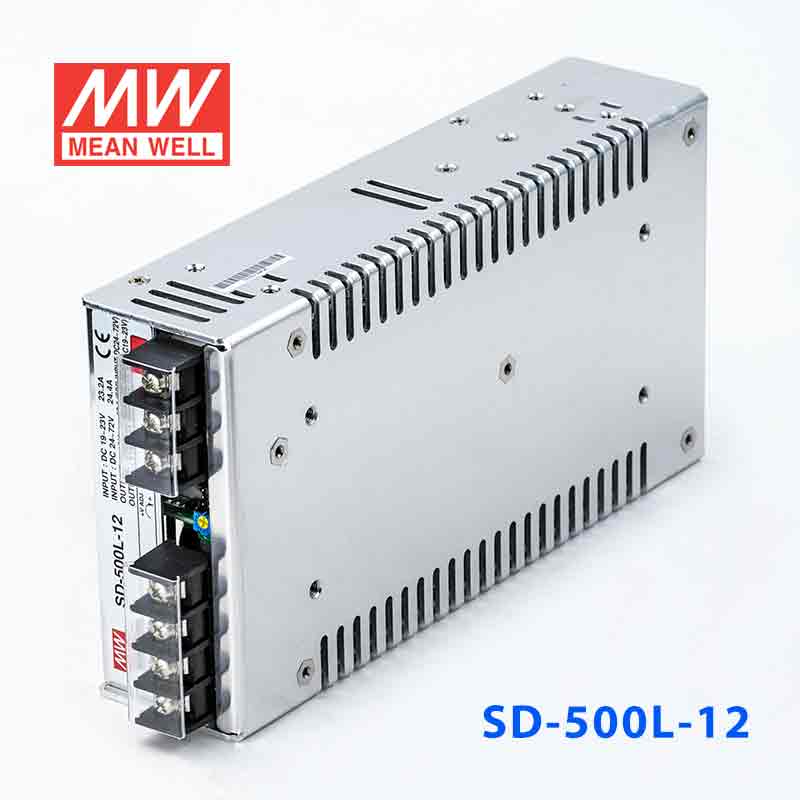

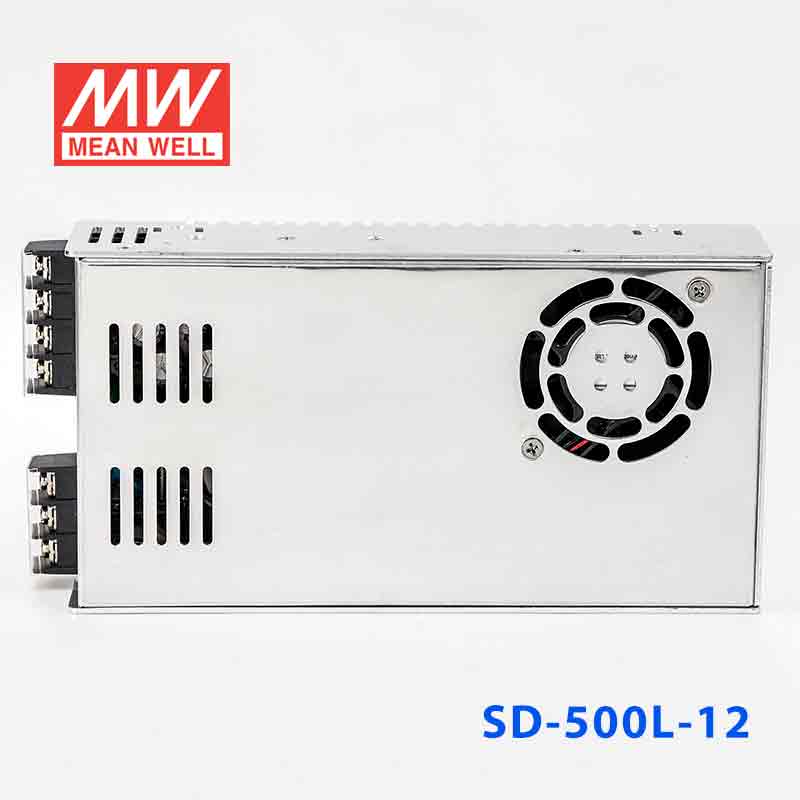

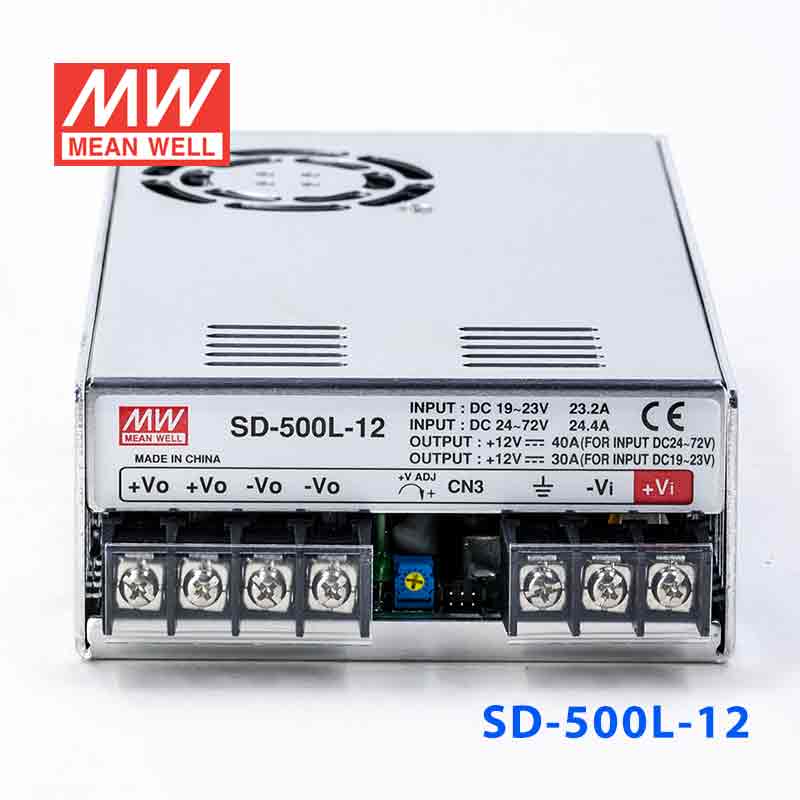

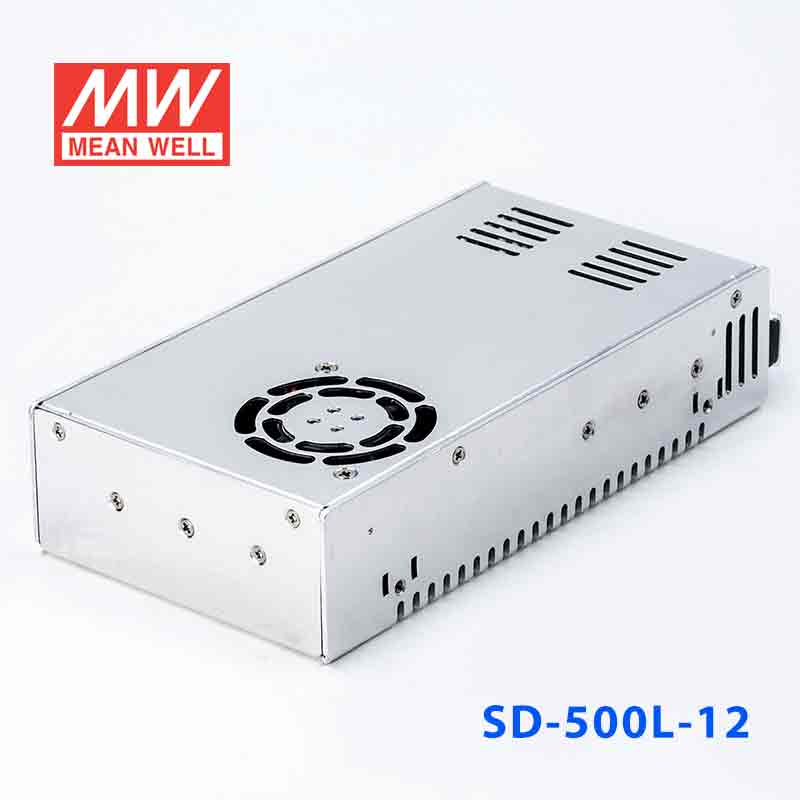

SD-500L-12 · 19~ 入有外壳 DC DC转换电源

Mean Well · Enclosed Switching Power Supply · 480W 12

输出电压: 12 V DC
额定功率: 480 W
输出电流: 40 A

¥791.00市场价 ¥912.60含 13% 增值税

选择型号 — SD-500系列SD-500L-12

SD-500H-12480W · 12V · 40A SD-500H-24504W · 24V · 21A SD-500H-48504W · 48V · 10.5A

SD-500L-12480W · 12V · 40A

SD-500L-24504W · 24V · 21A SD-500L-48504W · 48V · 10.5A

现货即将售罄无货

现货 · 上海仓 35 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 SD-500L-12，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC EMC TÜV可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

SD-500L-12 为该系列 12V 输出型号：额定电流 40A，额定功率 480W，典型效率 85%。

产品特点

直流突入电流抑制回路
4:1~2:1宽范围输入(24V:19~72VDC,96V:72~144VDC)
保护种类：短路/过负载/过电压/过温度/输入极性保护（保险丝方式）
2000VAC输入/输出隔离
内置直流风扇强制风冷
输出OK信号确认
遥控开/关
遥感功能
3年质保

规格参数

SD-500L-12参数摘自官方规格书（2011-08-23 版）下载规格书 PDF

输出

直流电压: 12V
额定电流: 40A
电流范围: 0 ~ 40A
额定功率: 480W
纹波与噪声 (最大)^注2: 150mVp-p
电压调整范围: 11 ~ 15V
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动、上升时间: 500ms, 50ms(满载时)

输入

电压范围^注5: 19 ~ 72VDC
效率(Typ.): 85%
直流电流(Typ.): 24.2A/19VDC 24.8A/24VDC 12A/48VDC
电流(空载): 最大 0.2A/48VDC
浪涌电流(Typ.): 60A/48VDC

保护

过负载: 额定输出功率的105%~ 125% 保护模式:定电流限制,5秒后关闭输出电压,重启后恢复
过电压: 16 ~ 19V 保护模式:关闭输出电压，重启后恢复
过温度: 80℃±5℃( TSW1: 检测功率晶体管的散热片) 80℃±5℃ (L-48V,H-24V/48V),85℃±5℃ (L-24V), 90℃±5℃ (L-12V), 95℃±5℃(H-12V) (TSW2在输出二极管的散热器上检测) 保护模式:关闭输出电压，温度下降后可自动恢复

功能

遥控开关: 请参照功能说明
输出OK信号: PSU开启时，低集电极开路信号,最大吸入电流 :10mA

环境

工作温度: -20～+60℃ (请参考负载减额曲线)
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.02%/℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容 (备注4)

安全规范: IEC60950-1,CB认证通过
耐压: I/P-O/P:2KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC 25℃ 70%RH
电磁干扰: 符合EN55022 (CISPR22) Class B
电磁耐受: 符合EN61000-4-2,3,4,5,6,8,ENV50204,A级轻工业标准

其它

MTBF: ≥196.3K hrs. MIL-HDBK-217F (25℃)
尺寸: 215*115*50mm (L*W*H)
包装: 1.15Kg; 12pcs/14.8Kg/0.92CUFT

测试条件与备注5

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。
低输入电压情况下需减额输出，具体请参照减额曲线图。

典型应用

■ 典型应用

电池备援系统 — 为应急照明、安防监控等系统提供稳定电源。
交通工具 — 适用于大巴、卡车、船舶等车载电子设备的供电。
工业自动化 — 为PLC、HMI、传感器等工业控制设备提供直流转换。
电信设备 — 为通信基站、网络设备提供可靠的直流电源。
户外广告牌 — 驱动LED显示屏及相关控制系统。
