首页产品中心SD系列系列SD-500H-48

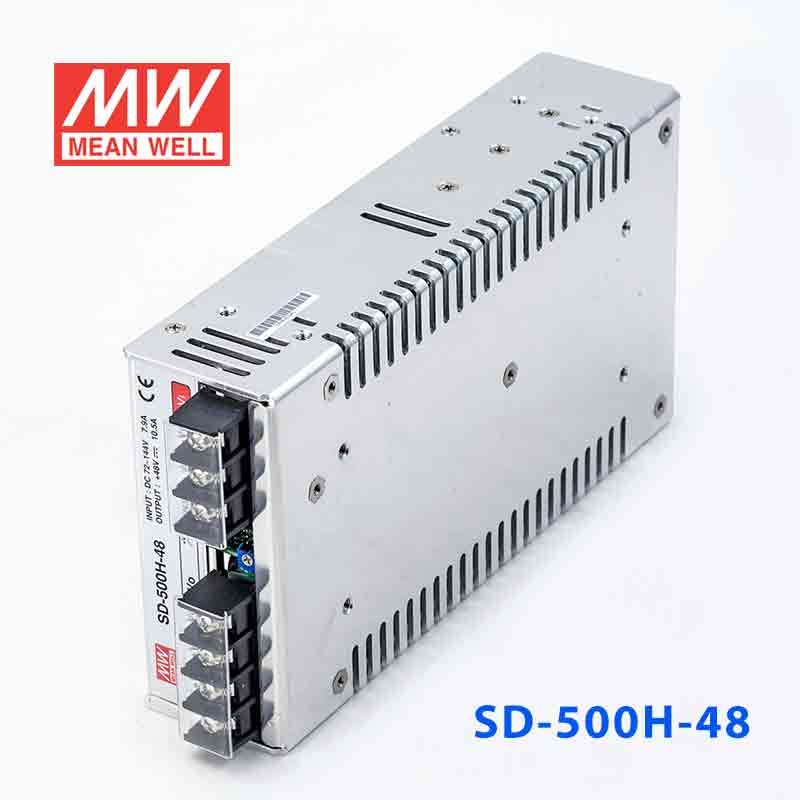

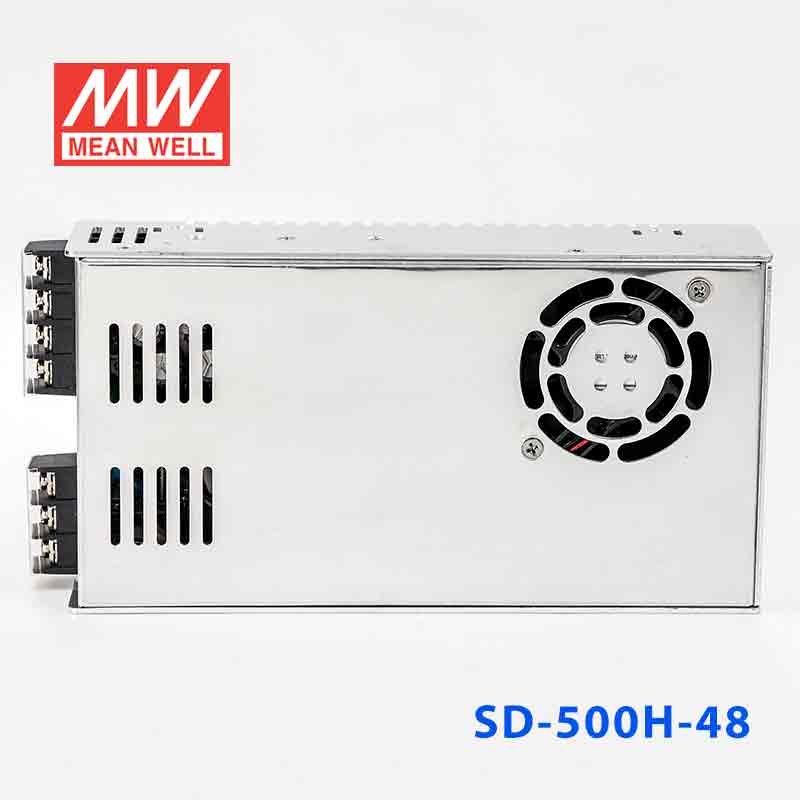

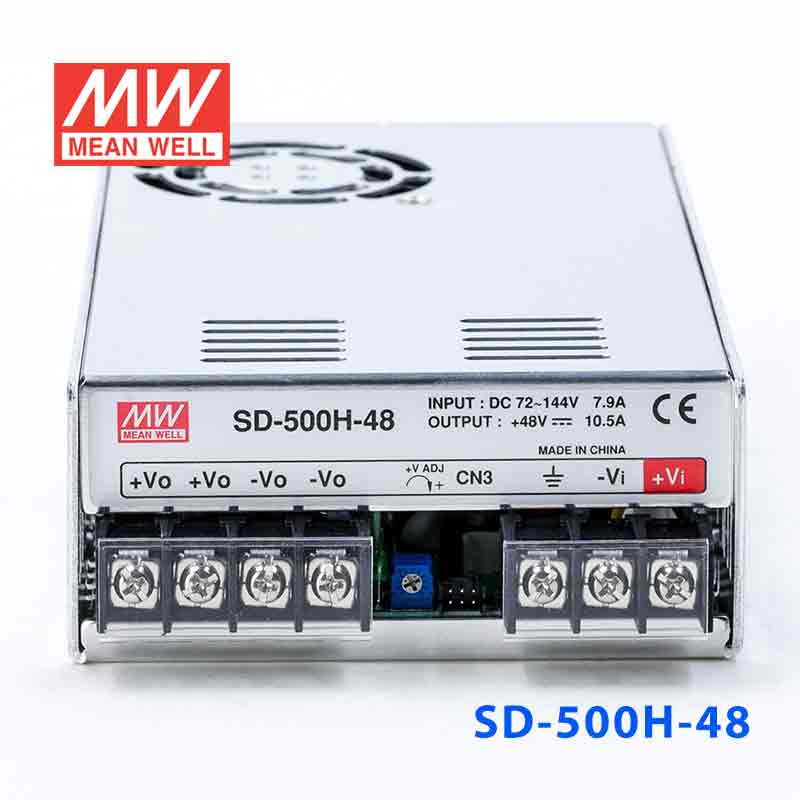

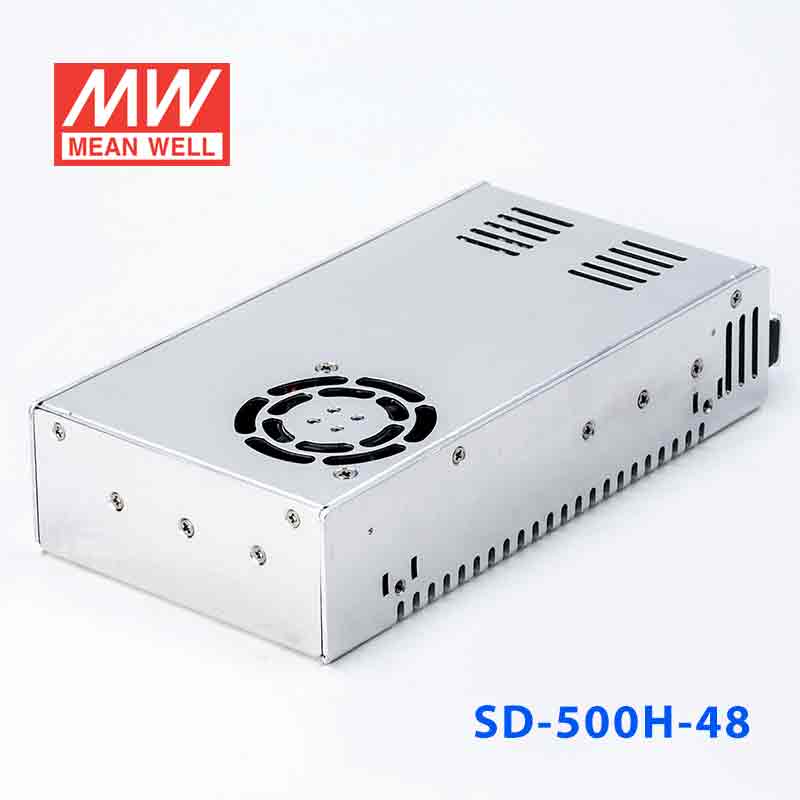

SD-500H-48 产品图 1
明纬 MEAN WELL · SD系列 系列
明纬官方正品SD系列 系列3 年保修

SD-500H-48 · 72~ 入 有外壳 DC DC转换电源

Mean Well · Enclosed Switching Power Supply · 504W 48

输出电压
48 V DC
额定功率
504 W
输出电流
10.5 A
¥838.00含 13% 增值税
选择型号 — SD-500系列SD-500H-48
SD-500H-12480W · 12V · 40A库存:无货SD-500H-24504W · 24V · 21A库存:即将售罄
SD-500H-48504W · 48V · 10.5A库存:即将售罄
SD-500L-12480W · 12V · 40A库存:有库存SD-500L-24504W · 24V · 21A库存:无货SD-500L-48504W · 48V · 10.5A库存:有库存

现货即将售罄无货

现货 · 上海仓 2 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 SD-500H-48,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCEEACEMCTÜV可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载相关产品

产品概述

SD-500H-48 为该系列 48V 输出型号:额定电流 10.5A,额定功率 504W,典型效率 90%。

产品特点

  • 直流突入电流抑制回路
  • 4:1~2:1宽范围输入(24V:19~72VDC,96V:72~144VDC)
  • 保护种类:短路/过负载/过电压/过温度/输入极性保护(保险丝方式)
  • 2000VAC输入/输出隔离
  • 内置直流风扇强制风冷
  • 输出OK信号确认
  • 遥控开/关
  • 遥感功能
  • 3年质保

规格参数

SD-500H-48·参数摘自官方规格书(2011-08-23 版)下载规格书 PDF

输出

直流电压
48V
额定电流
10.5A
电流范围
0 ~ 10.5A
额定功率
504W
纹波与噪声 (最大)注2
150mVp-p
电压调整范围
46 ~ 60V
电压精度注3
±1.0%
线性调整率
±0.5%
负载调整率
±0.5%
启动、上升时间
500ms, 50ms(满载时)

输入

电压范围注5
72 ~ 144VDC
效率(Typ.)
90%
直流电流(Typ.)
8A/72VDC 6A/96VDC
电流(空载)
最大0.1A/96VDC
浪涌电流(Typ.)
60A/96VDC

保护

过负载
额定输出功率的105%~ 125% 保护模式:定电流限制,5秒后关闭输出电压,重启后恢复
过电压
62 ~ 68V 保护模式:关闭输出电压,重启后恢复
过温度
80℃±5℃( TSW1: 检测功率晶体管的散热片) 80℃±5℃ (L-48V,H-24V/48V),85℃±5℃ (L-24V), 90℃±5℃ (L-12V), 95℃±5℃(H-12V) (TSW2在输出二极管的散热器上检测) 保护模式:关闭输出电压,温度下降后可自动恢复

功能

遥控开关
请参照功能说明
输出OK信号
PSU开启时,低集电极开路信号,最大吸入电流 :10mA

环境

工作温度
-20~+60℃ (请参考负载减额曲线)
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.02%/℃ (0~50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容 (备注4)

安全规范
IEC60950-1,CB认证通过
耐压
I/P-O/P:2KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC 25℃ 70%RH
电磁干扰
符合EN55022 (CISPR22) Class B
电磁耐受
符合EN61000-4-2,3,4,5,6,8,ENV50204,A级轻工业标准

其它

MTBF
≥196.3K hrs. MIL-HDBK-217F (25℃)
尺寸
215*115*50mm (L*W*H)
包装
1.15Kg; 12pcs/14.8Kg/0.92CUFT
测试条件与备注5
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。
  5. 低输入电压情况下需减额输出,具体请参照减额曲线图。

典型应用

■ 典型应用

  • 电池备援系统 — 为关键设备提供稳定的直流电源转换,确保系统不间断运行。
  • 交通工具 — 适用于电动车、轨道交通、船舶等车载电源系统。
  • 工业自动化 — 为工业控制设备、自动化生产线提供可靠的48V直流供电。
  • 通信设备 — 用于基站、数据中心等通信基础设施的电源转换。
  • 安防监控 — 为大型监控系统、门禁系统提供集中供电。

资料下载

规格书1

SD-500H-48 规格书PDF下载

认证证书6

TÜV认证证书SD-500-TUV-cer.pdfPDF下载
EAC认证证书EAC-cer.pdfPDF下载
CB认证证书SD-500-CB(TUV)-cer.pdfPDF下载
EMC认证证书SD-500-EMC-cer.pdfPDF下载
CE认证证书SD-500-CE-DEC.PDFPDF下载
UK认证证书SD-500-UK-dec.pdfPDF下载
