首页产品中心SD系列系列SD-350C-12

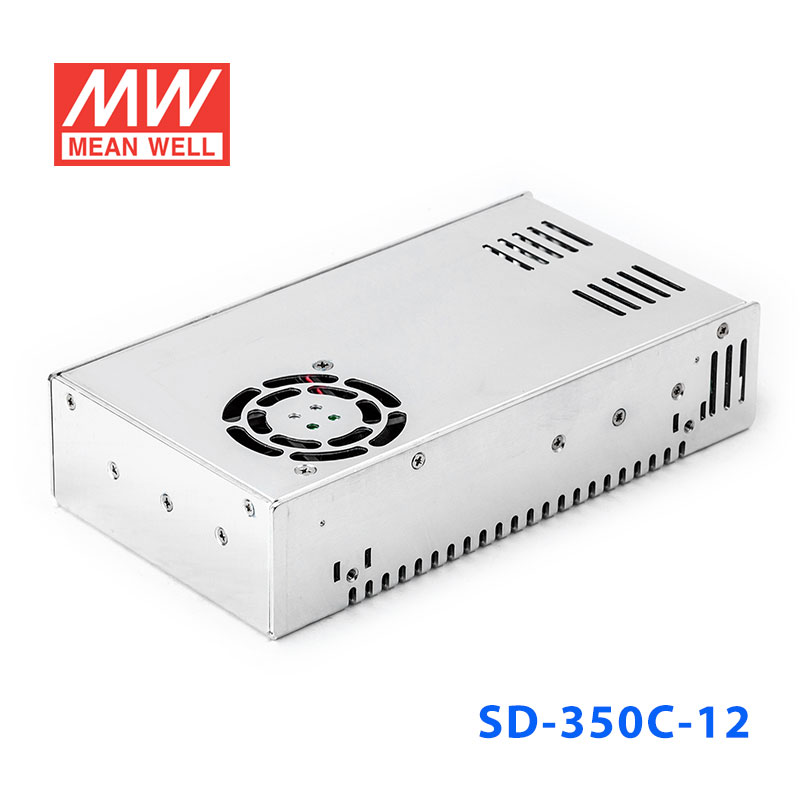

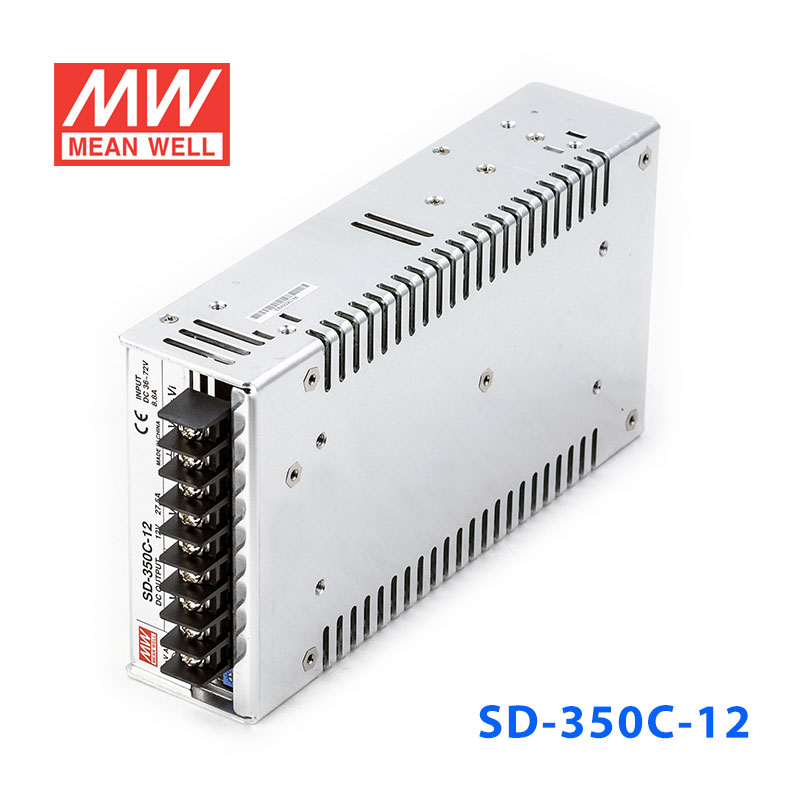

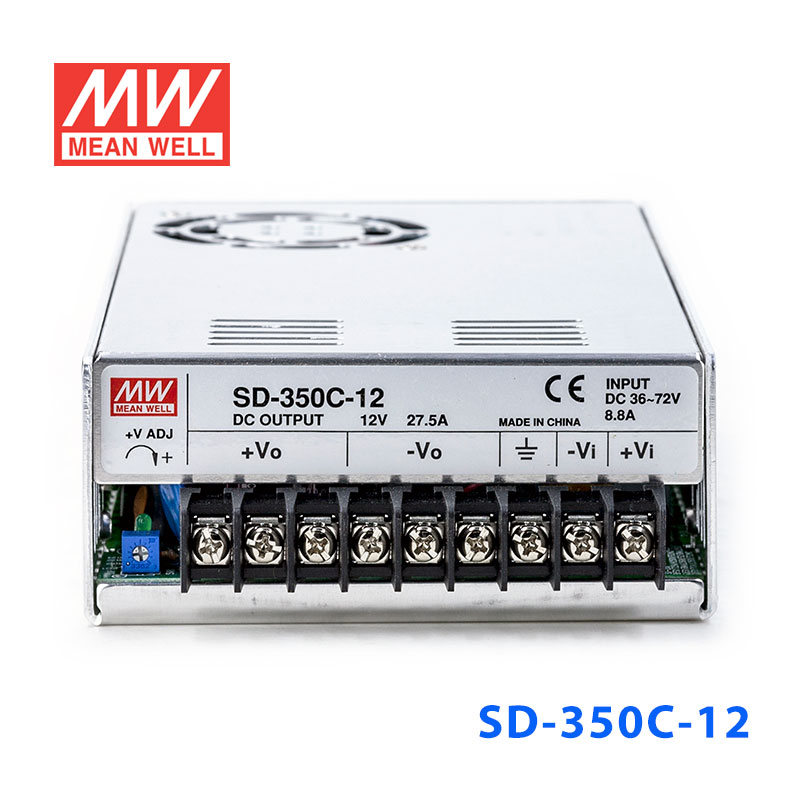

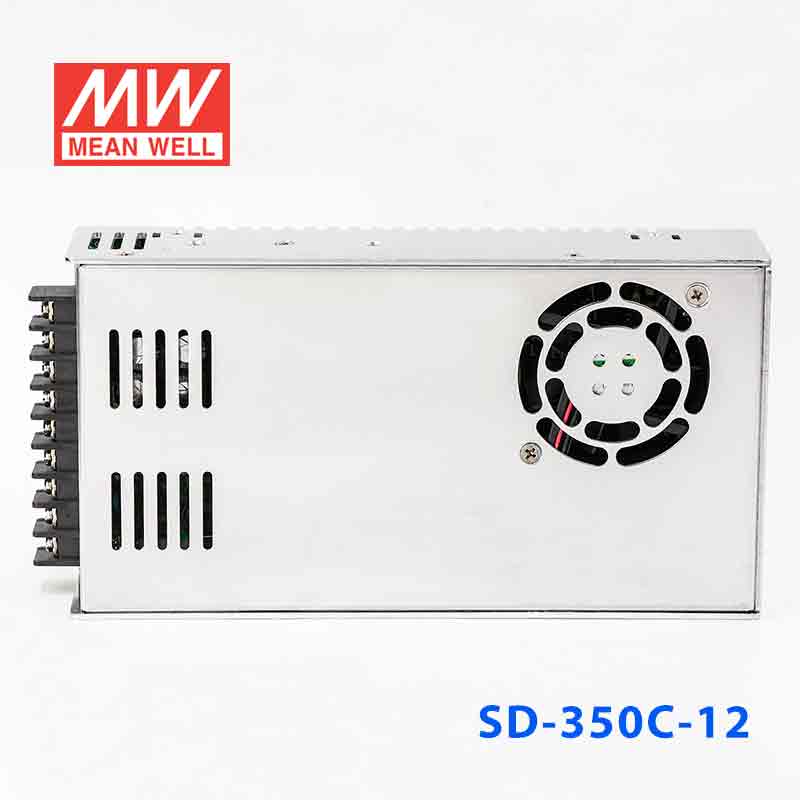

SD-350C-12 产品图 1
明纬 MEAN WELL · SD系列 系列
明纬官方正品SD系列 系列3 年保修

SD-350C-12 · 36~ 入 有外壳 DC DC转换电源

Mean Well · Enclosed Switching Power Supply · 330W 12

输出电压
12 V DC
额定功率
330 W
输出电流
27.5 A
¥520.80市场价 ¥596.70含 13% 增值税
选择型号 — SD-350系列SD-350C-12
SD-350B-5285W · 5V · 57A库存:无货SD-350B-12330W · 12V · 27.5A库存:有库存SD-350B-24350.4W · 24V · 14.6A库存:有库存SD-350B-48350.4W · 48V · 7.3A库存:无货SD-350C-5300W · 5V · 60A库存:无货
SD-350C-12330W · 12V · 27.5A库存:无货
SD-350C-24350.4W · 24V · 14.6A库存:大量库存SD-350C-48350.4W · 48V · 7.3A库存:即将售罄SD-350D-5300W · 5V · 60A库存:即将售罄SD-350D-12350.4W · 12V · 29.2A库存:无货SD-350D-48350.4W · 48V · 7.3A库存:库存充足

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订,我们会与您确认货期
缺货
预订
数量
关于 SD-350C-12,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCEEACEMCUKCA可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

SD-350C-12 为该系列 12V 输出型号:额定电流 27.5A,额定功率 330W,典型效率 81%。

产品特点

  • 2:1宽范围输入
  • 保护类型:短路/过负载/过电压/过温度
  • 1500VAC输入/输出隔离
  • 内置直流风扇强制风冷
  • 100%满载老化测试
  • 24V和48V输入电压,参照LVD设计
  • 2年质保

规格参数

SD-350C-12·参数摘自官方规格书(2024-11-22 版)下载规格书 PDF

输出

直流电压
12V
额定电流
27.5A
电流范围
0 ~ 27.5A
额定功率
330W
纹波与噪声 (最大)注2
120mVp-p
电压调整范围
11 ~ 16VDC
电压精度注3
±1.0%
线性调整率
±0.3%
负载调整率
±1.0%
启动、上升时间
300ms, 50ms(满载时)

输入

电压范围
B:20 ~ 36VDC C:36 ~ 72VDC D:72 ~ 144VDC
效率(Typ.)
81%
直流电流(Typ.)
8.8A/48V
浪涌电流(Typ.)
C:45A/48VDC D:45A/96VDC

保护

过负载
额定输出功率的105%~ 135% 保护模式:关闭输出电压,重启后恢复
过电压
16.8 ~ 20V 保护模式:关闭输出电压,重启后恢复
过温度
关闭输出电压,温度下降后可自动恢复

环境

工作温度
-20~+60℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0~50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范
EAC TP TC 004认证通过,设计参考AS/NZS 62368.1
耐压
I/P-O/P:1.5KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射
符合BS EN/EN55032 (CISPR32) Class B,EAC TP TC 020
电磁兼容抗扰度
符合BS EN/EN61000-4-2,3,4,5,6,8, BS EN/EN55035, 轻工业标准,EAC TP TC 020

其它

MTBF
1705.6K hrs min. Telcordia SR-332 (Bellcore) ; 263.9K hrs min. MIL-HDBK-217F (25℃)
尺寸
215*115*50mm (L*W*H)
包装
1.1Kg; 12pcs/14.4Kg/0.9CUFT
测试条件与备注5
  1. 如未特别说明,所有规格参数均在输入为24,48,96VDC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1μF和47μF的电容,在20MHz带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源应视为系统内元件的一部分,所有的EMC测试都将测试样品安装在一个厚度1mm,长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导,请参阅“组件电源供应器的EMI测试”。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
  5. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

SD-350C-12 机构尺寸
机构尺寸左右滑动 · 点击查看大图
SD-350C-12 方框图
方框图左右滑动 · 点击查看大图
SD-350C-12 减额曲线
减额曲线左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • 工业自动化 — 为PLC、传感器、执行器等工业控制设备供电。
  • 交通运输 — 适用于电动车辆、轨道交通、船舶等车载电源系统。
  • 电池备援系统 — 作为备用电源或电池充电系统中的DC-DC转换环节。
  • 通信设备 — 为基站、网络设备、数据中心等提供稳定直流电源。
  • 安防监控 — 驱动监控摄像头、门禁系统及其他安防设备。
  • LED显示屏 — 为大型LED显示屏或照明系统提供稳定电源。

资料下载

规格书1

SD-350C-12 规格书PDF下载

认证证书6

TÜV认证证书SD-200D,350D-TUV-cer.pdfPDF下载
EAC认证证书EAC-cer.pdfPDF下载
CB认证证书SD-200D,350D-CB(TUV)-cer.pdfPDF下载
EMC认证证书SD-200,350-EMC-cer.pdfPDF下载
CE认证证书SD-200,350-CE-dec.pdfPDF下载
UK认证证书SD-200,350-UK-dec.pdfPDF下载
