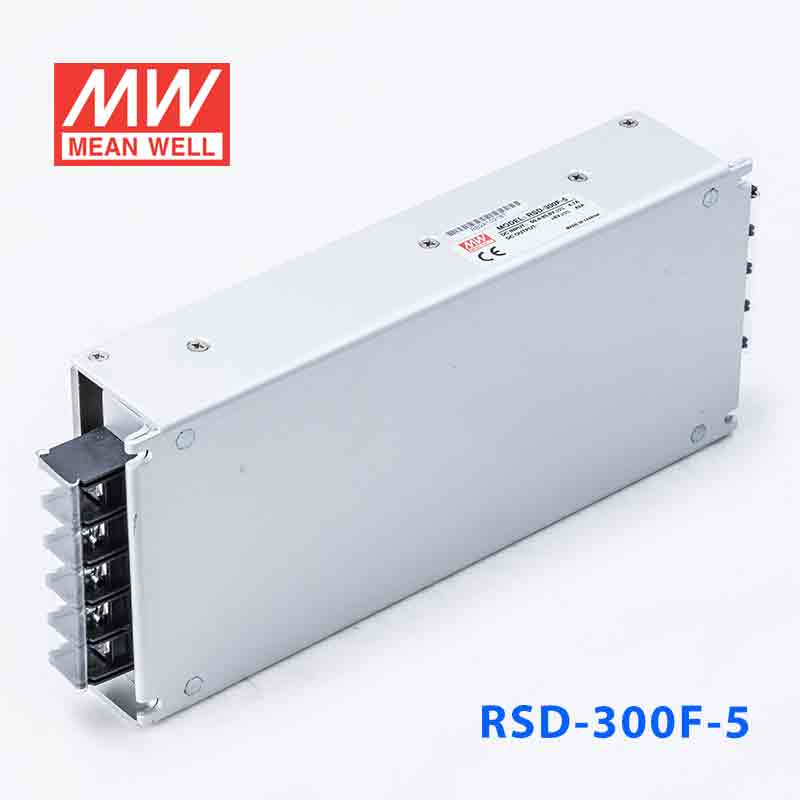

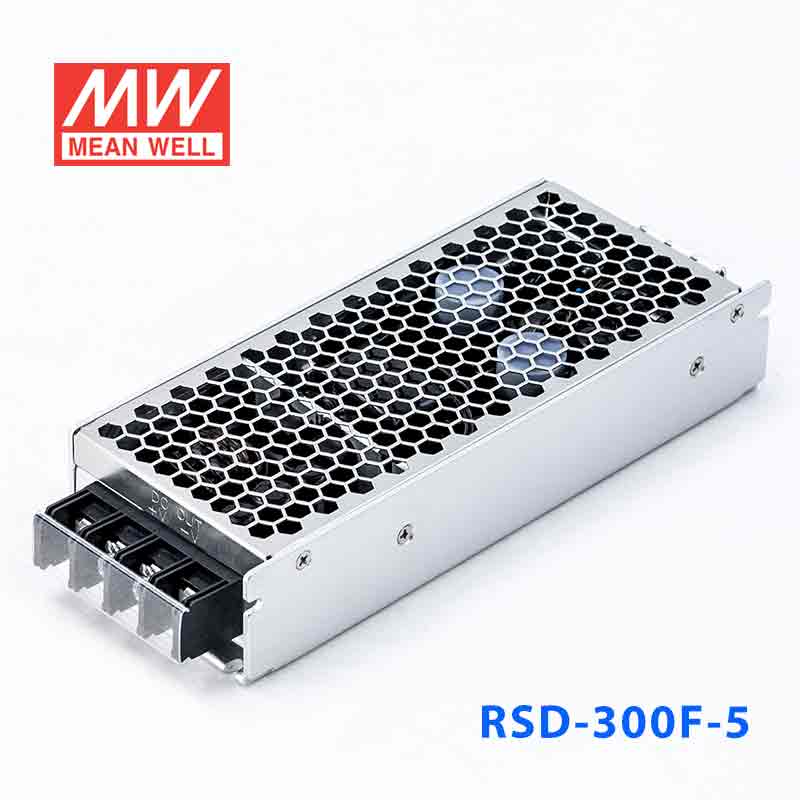

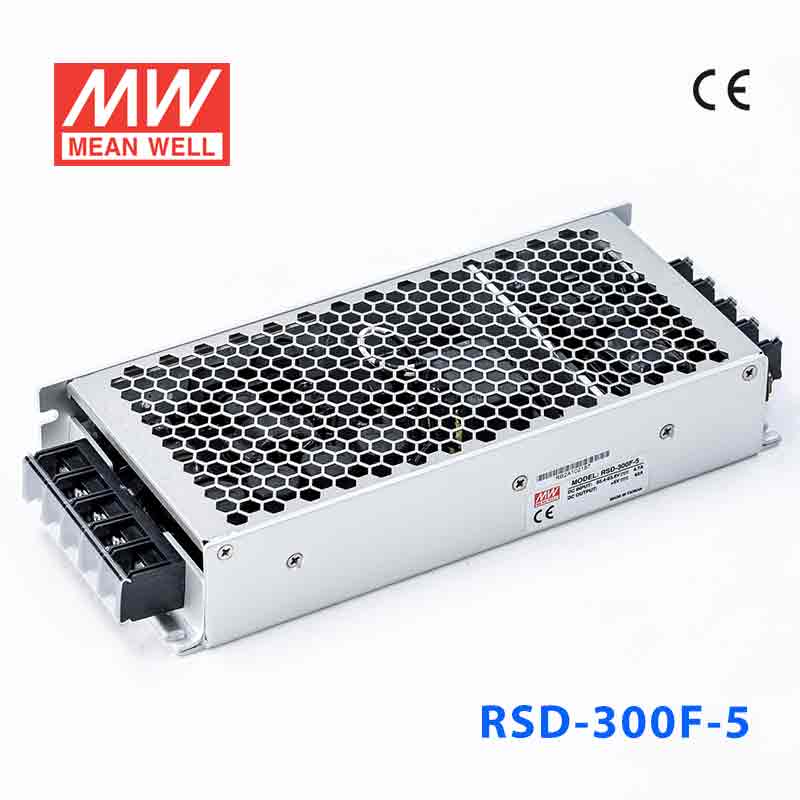

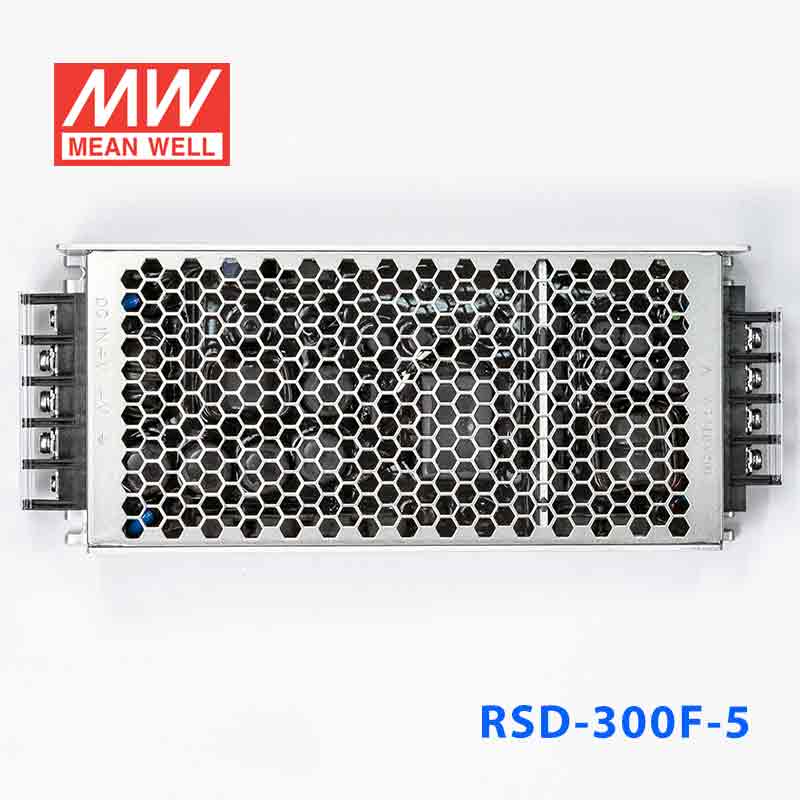

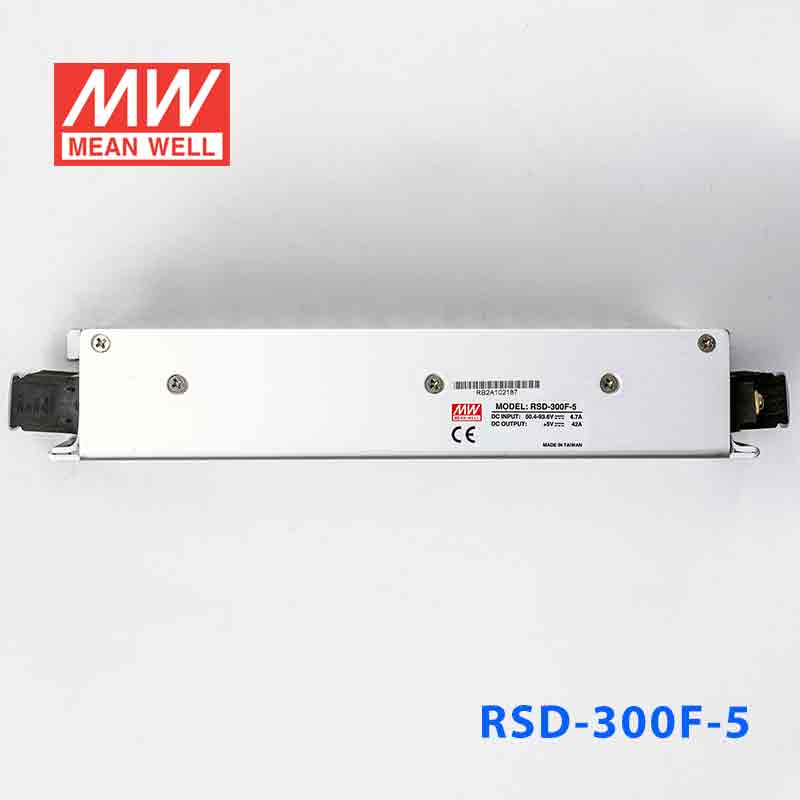

RSD-300F-5 · 43.2 入铁路用外壳型单路输出DC DC转换开关电源

Mean Well · Enclosed Switching Power Supply · 210W 5V

输出电压: 5 V DC
额定功率: 210 W
输出电流: 42 A

询价

选择型号 — RSD-300系列RSD-300F-5

RSD-300B-5200.4W · 5V · 42A RSD-300B-12201.6W · 12V · 22.5A RSD-300B-24201.6W · 24V · 11.3A RSD-300B-48200.4W · 48V · 5.7A RSD-300C-5201.6W · 5V · 42A RSD-300C-12201.6W · 12V · 22.5A RSD-300C-24300W · 24V · 12.5A RSD-300C-48201.6W · 48V · 5.7A RSD-300D-5210W RSD-300D-12270W · 12V · 22.5A RSD-300D-24210W RSD-300D-48273.6W · 48V · 5.7A RSD-300E-5210W RSD-300E-12210W RSD-300E-24210W RSD-300E-48210W

RSD-300F-5210W

RSD-300F-12210W RSD-300F-24210W RSD-300F-48210W

现货即将售罄无货

现货 · 上海仓 2 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

关于 RSD-300F-5，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商UL CE EMC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

RSD-300F-5 为该系列 5V 输出型号：额定电流 42A，额定功率 210W，典型效率 89%。

产品特点

符合EN50155 (铁路系统认证)
2:1宽范围输入
保护种类：短路/过负载/过电压/过温度/输入反极性保护
4000VDC输入/输出隔离
自然风冷
灌半胶
具有恒流限制电路
1U外型，高度仅40mm
全部使用105℃长寿命电解电容
LED电源指示灯
100%满载老化
3年质保

规格参数

RSD-300F-5参数摘自官方规格书（2013-01-21 版）下载规格书 PDF

输出

直流电压: 5V
额定电流: 42A
电流范围: 0 ~ 42A
额定功率: 210W
纹波与噪声(最大)^注2: 100mVp-p
电压精度^注3: ±2.0%
线性调整率: ±0.5%
负载调整率: ±1.0%
启动、上升时间: 800ms, 50ms(满载时)
保持时间(Typ.): F型满载时符合S2等级

输入

电压范围持续: 50.4 ~ 93.6VDC
电压范围 1秒: 43.2 ~ 100.8VDC
效率(Typ.): 89%
直流电流(Typ.): 3.25A/72V
浪涌电流(Typ.): 45A/72VDC

保护

过负载: 额定输出功率的105%~135% 保护模式:恒流限制模式，负载异常条件移除后可自动恢复
过电压: 5.75 ~ 7V 保护模式:关闭输出电压,重启恢复
过温度: F型: 110℃±5℃(TSW1检测主功率变压器) 保护模式: 关闭输出电压,温度下降后自动恢复

环境

工作温度: -40 ~ +55℃ (无降载) ; +70℃ @ 60%负载自然风冷; +70℃ (有外部底盘时无降载),Tx class 符合
工作湿度: 5 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 5 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 55℃)
耐振动: 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟; 装备:符合IEC61373

安规和电磁兼容

安全规范: 参照IEC60950-1(LVD)
耐压: I/P-O/P:4KVDC I/P-FG:2.5KVDC O/P-FG:2.5KVDC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55022 (CISPR22)传导发射: Class A, 辐射发射: Class B
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,A级轻工业标准
铁路标准: 符合EN50155 / IEC60571,包括IEC61373的冲击和振动试验, EN50121-3-2的EMC要求

其它

MTBF: ≥130.7K hrs. MIL-HDBK-217F (25℃)
尺寸: 216*97*40mm (L*W*H)
包装: 1.19Kg ; 12pcs/15.3Kg/1.12CUFT

测试条件与备注4

如未特别说明，所有规格参数均在输入为24,48,110VDC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。

典型应用

■ 典型应用

铁路系统 — 列车控制系统、车载信息娱乐系统、信号设备供电
交通运输 — 公交车、地铁、有轨电车等车辆的辅助电源
工业控制 — 恶劣环境下的工业自动化设备、过程控制系统
电池备援系统 — 紧急电源供应、不间断电源(UPS)系统
通信设备 — 户外基站、远程监控设备的直流供电

资料下载

规格书1

RSD-300F-5 规格书PDF下载

认证证书3

UL认证证书UL · 点击下载 ↓PDF下载

CE认证证书CE · 点击下载 ↓PDF下载

EMC认证证书EMC · 点击下载 ↓PDF下载

测试报告1

测试报告RSD-300F-12-RPTPDF下载
