明纬 MEAN WELL

明纬官方正品3 年保修

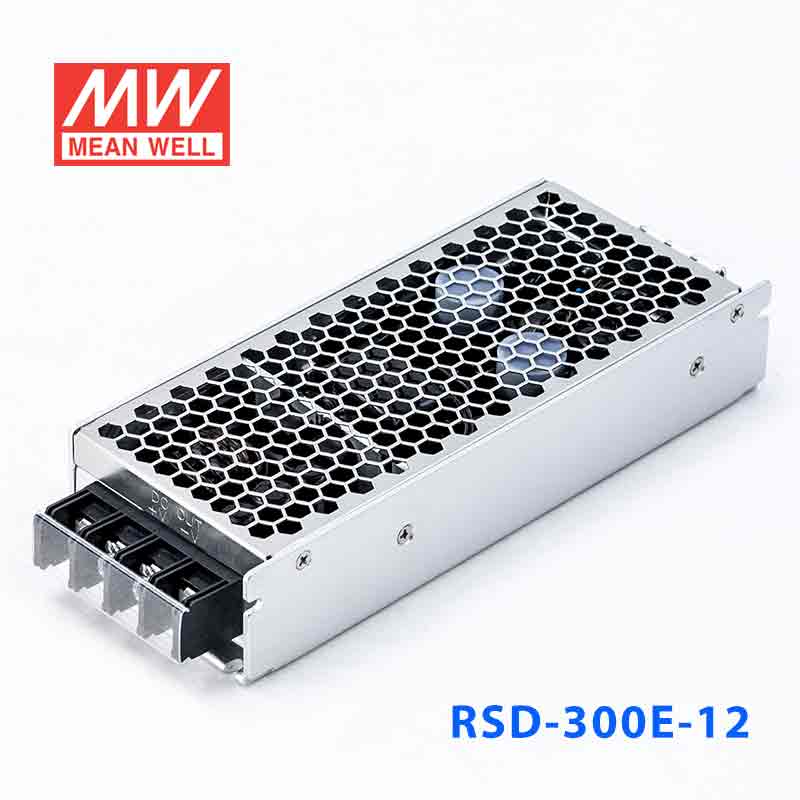

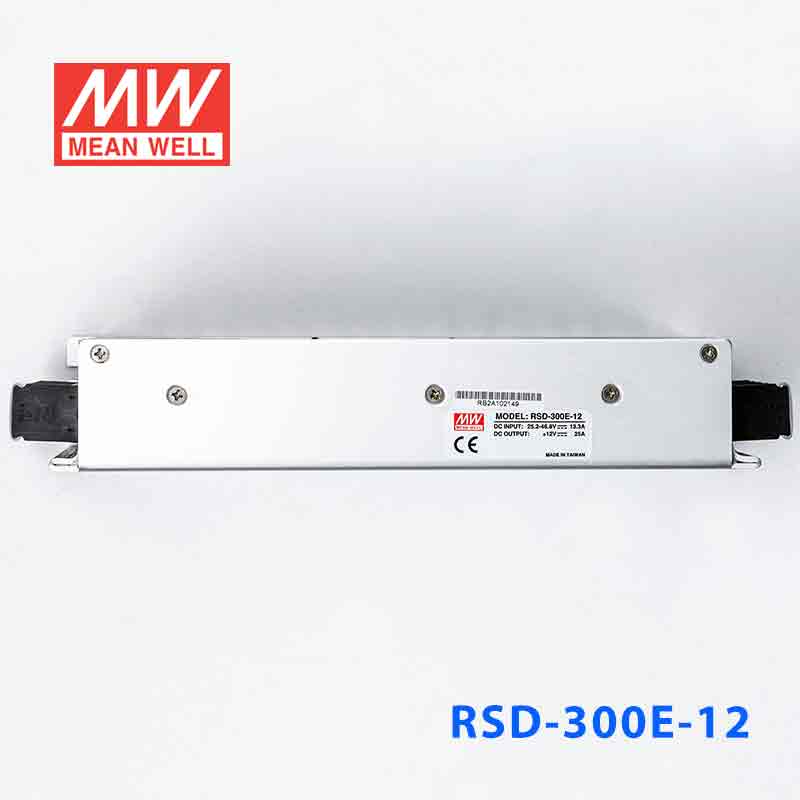

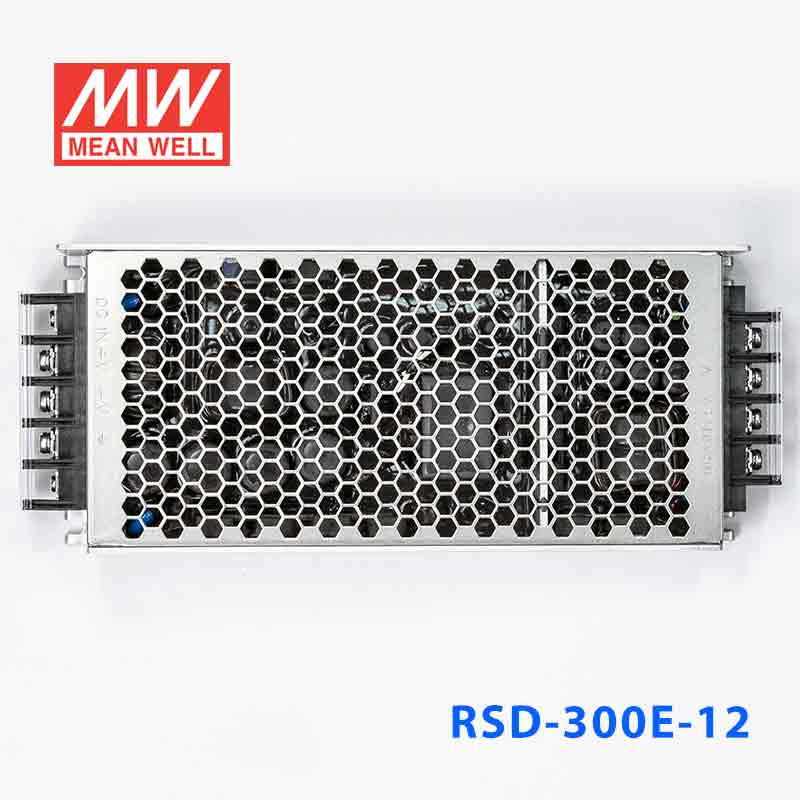

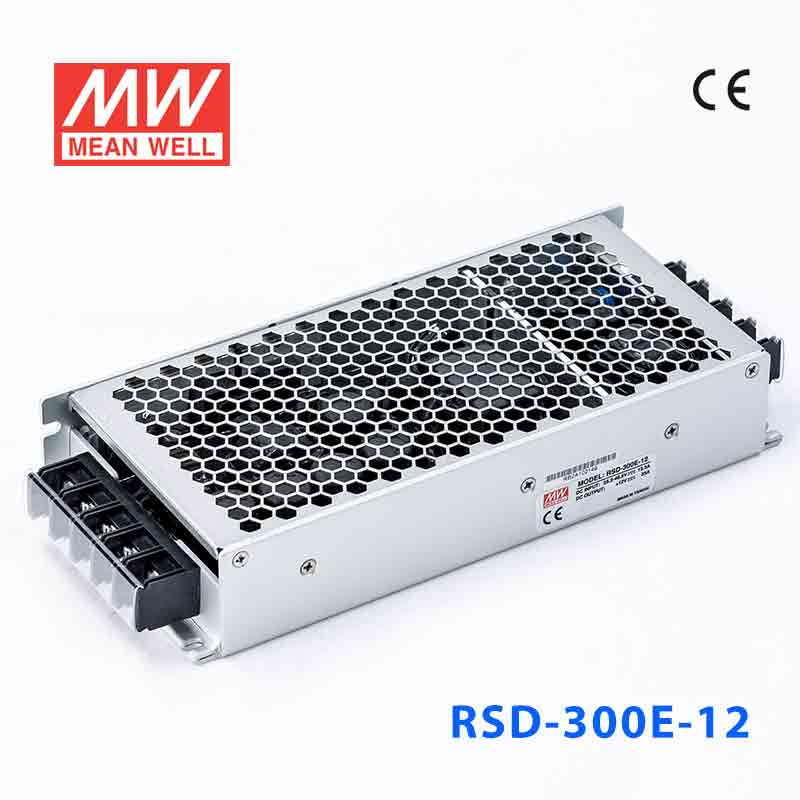

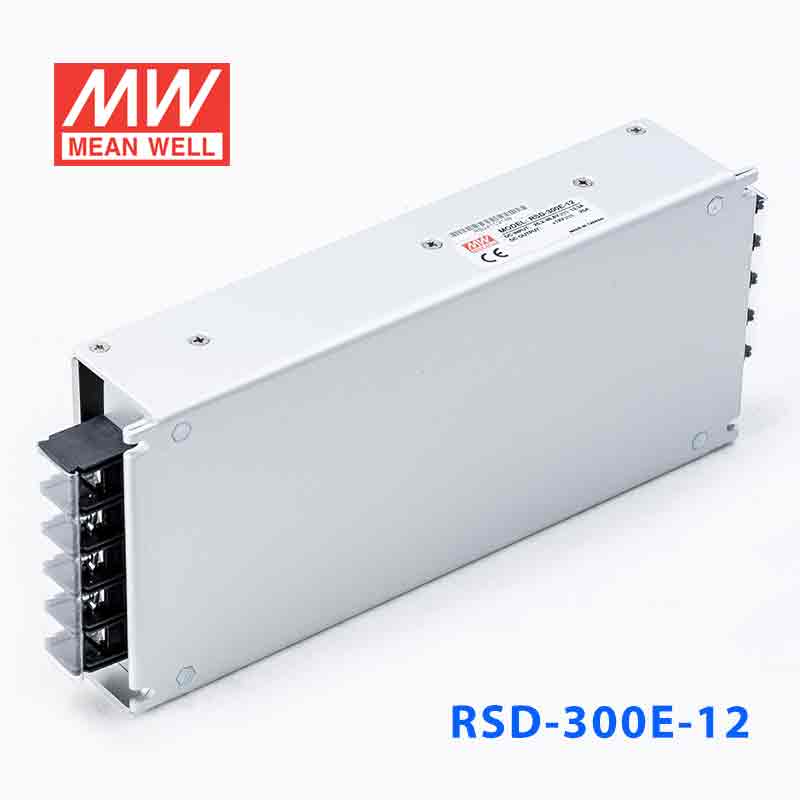

RSD-300E-12 · 21.6 入铁路用外壳型单路输出DC DC转换开关电源

Mean Well · Enclosed Switching Power Supply · 210W 12V

输出电压: 12 V DC
额定功率: 210 W
输出电流: 25 A

询价

选择型号 — RSD-300系列RSD-300E-12

RSD-300B-5200.4W · 5V · 42A RSD-300B-12201.6W · 12V · 22.5A RSD-300B-24201.6W · 24V · 11.3A RSD-300B-48200.4W · 48V · 5.7A RSD-300C-5201.6W · 5V · 42A RSD-300C-12201.6W · 12V · 22.5A RSD-300C-24300W · 24V · 12.5A RSD-300C-48201.6W · 48V · 5.7A RSD-300D-5210W RSD-300D-12270W · 12V · 22.5A RSD-300D-24210W RSD-300D-48273.6W · 48V · 5.7A RSD-300E-5210W

RSD-300E-12210W

RSD-300E-24210W RSD-300E-48210W RSD-300F-5210W RSD-300F-12210W RSD-300F-24210W RSD-300F-48210W

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

关于 RSD-300E-12，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商UL CE EMC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

RSD-300E-12 为该系列 12V 输出型号：额定电流 25A，额定功率 300W，典型效率 90%。

产品特点

符合EN50155 (铁路系统认证)
2:1宽范围输入
保护种类：短路/过负载/过电压/过温度/输入反极性保护
4000VDC输入/输出隔离
自然风冷
灌半胶
具有恒流限制电路
1U外型，高度仅40mm
全部使用105℃长寿命电解电容
LED电源指示灯
100%满载老化
3年质保

规格参数

RSD-300E-12参数摘自官方规格书（2013-01-21 版）下载规格书 PDF

输出

直流电压: 12V
额定电流: 25A
电流范围: 0 ~ 25A
额定功率: 300W
纹波与噪声(最大)^注2: 120mVp-p
电压精度^注3: ±2.0%
线性调整率: ±0.3%
负载调整率: ±1.0%
启动、上升时间: 800ms, 50ms(满载时)
保持时间(Typ.): D型满载时符合S2等级; E型满载时符合S1等级,70%负载时符合S2等级

输入

电压范围持续: 25.2 ~ 46.8VDC
电压范围 1秒: 21.6 ~ 50.4VDC
效率(Typ.): 90%
直流电流(Typ.): 9.2A/36V
浪涌电流(Typ.): 45A/36VDC

保护

过负载: 额定输出功率的105%~135% 保护模式:恒流限制模式，负载异常条件移除后可自动恢复
过电压: 13.8 ~ 16.2V 保护模式:关闭输出电压,重启恢复
过温度: D型: 115℃±5℃(TSW1检测主功率变压器); E型: 110℃±5℃(TSW1检测主功率变压器) 保护模式: 关闭输出电压,温度下降后自动恢复

环境

工作温度: -40 ~ +55℃ (无降载) ; +70℃ @ 60%负载自然风冷; +70℃ (有外部底盘时无降载),Tx class 符合
工作湿度: 5 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 5 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 55℃)
耐振动: 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟; 装备:符合IEC61373

安规和电磁兼容

安全规范: 参照IEC60950-1(LVD)
耐压: I/P-O/P:4KVDC I/P-FG:2.5KVDC O/P-FG:2.5KVDC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55022 (CISPR22)传导发射: Class A, 辐射发射: Class B
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,A级轻工业标准
铁路标准: 符合EN50155 / IEC60571,包括IEC61373的冲击和振动试验, EN50121-3-2的EMC要求

其它

MTBF: ≥130.7K hrs. MIL-HDBK-217F (25℃)
尺寸: 216*97*40mm (L*W*H)
包装: 1.19Kg ; 12pcs/15.3Kg/1.12CUFT

测试条件与备注4

如未特别说明，所有规格参数均在输入为24,48,110VDC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。

典型应用

■ 典型应用

铁路交通系统 — 列车控制系统、车载显示屏、通信设备供电
电池备援系统 — 工业控制、安防监控、应急照明的备用电源
工业自动化 — 自动化生产线、机器人控制、传感器供电
船舶与海洋设备 — 船载导航系统、通信设备、甲板机械供电
重型机械设备 — 工程车辆、矿山设备、农业机械的电源转换

资料下载

规格书1

RSD-300E-12 规格书PDF下载

认证证书3

UL认证证书UL · 点击下载 ↓PDF下载

CE认证证书CE · 点击下载 ↓PDF下载

EMC认证证书EMC · 点击下载 ↓PDF下载

测试报告1

测试报告RSD-300E-12-RPTPDF下载
