首页产品中心产品系列RSD-300F-24

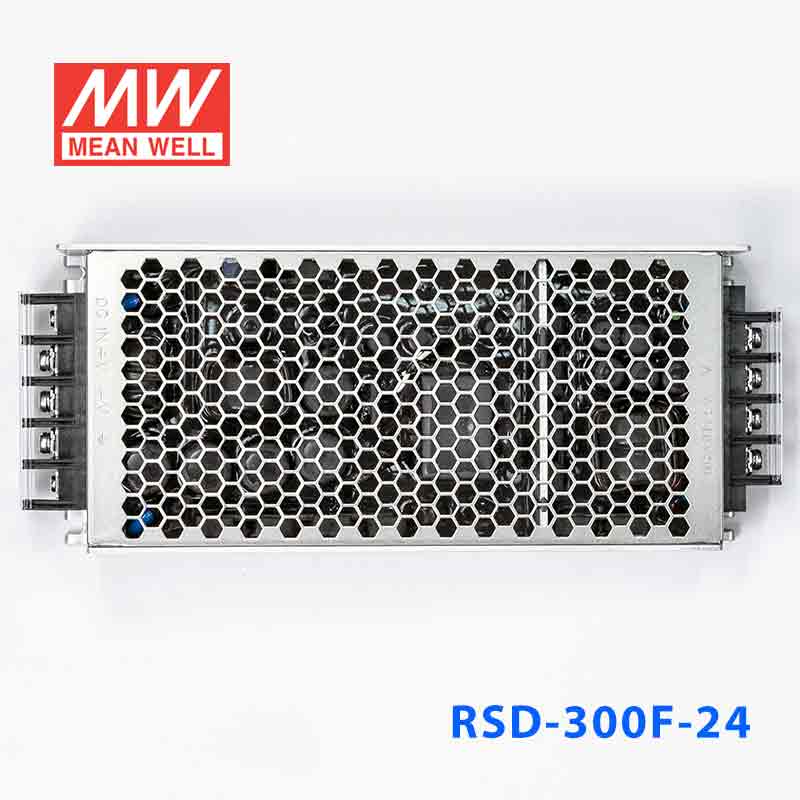

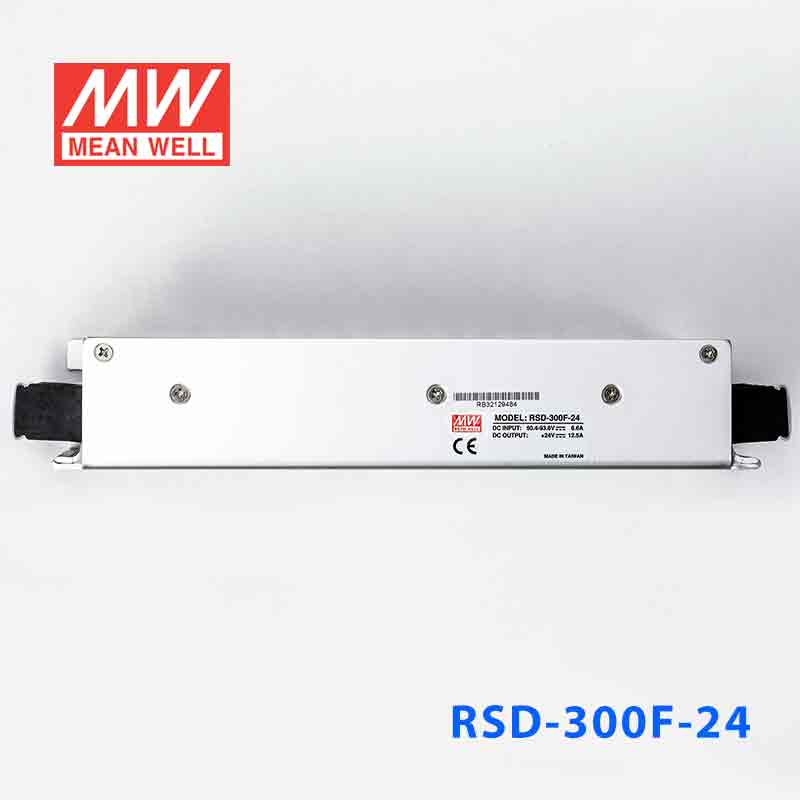

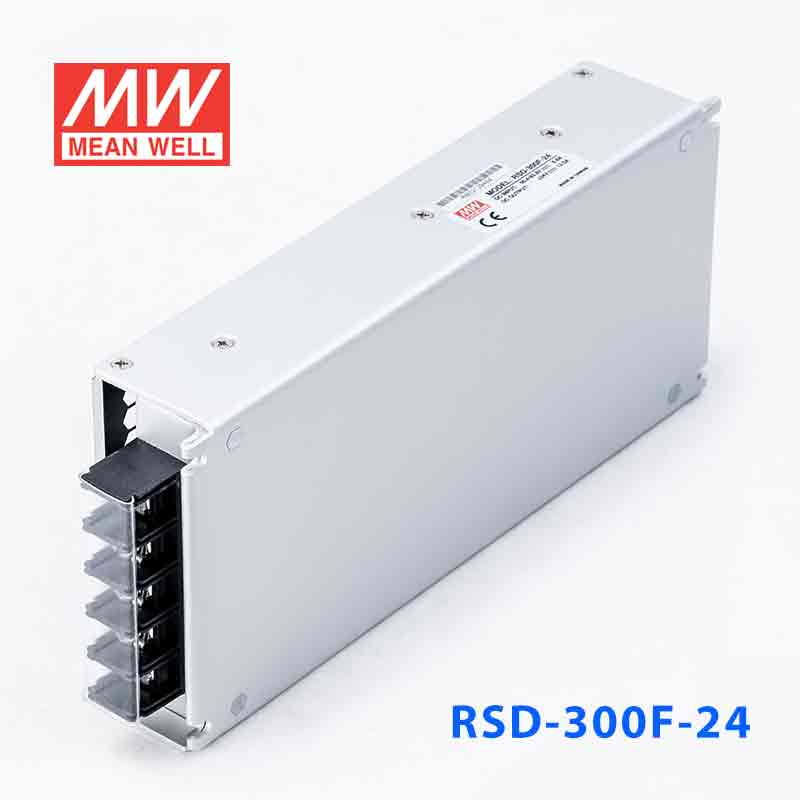

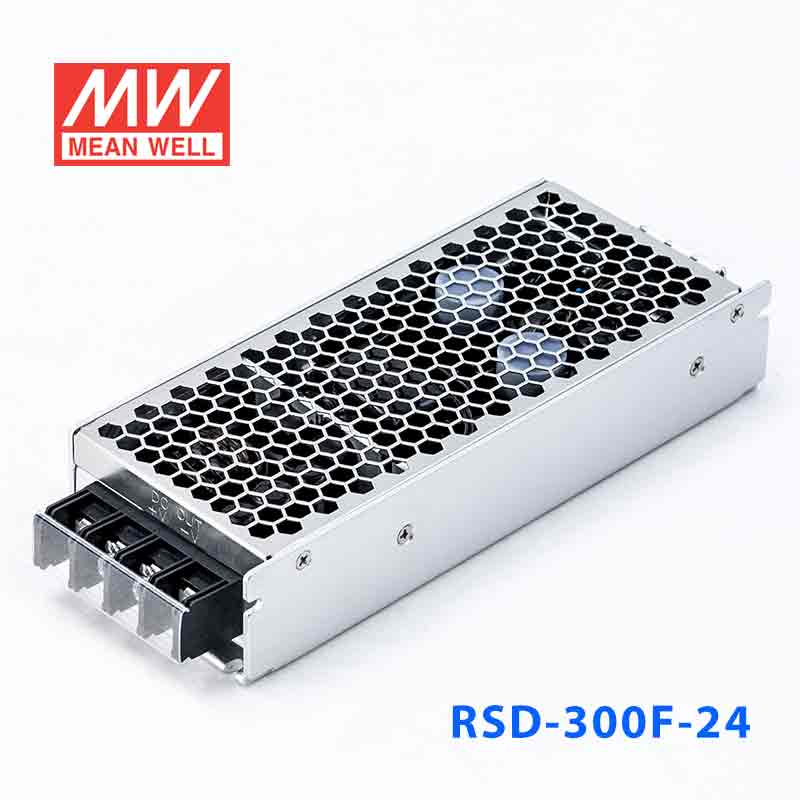

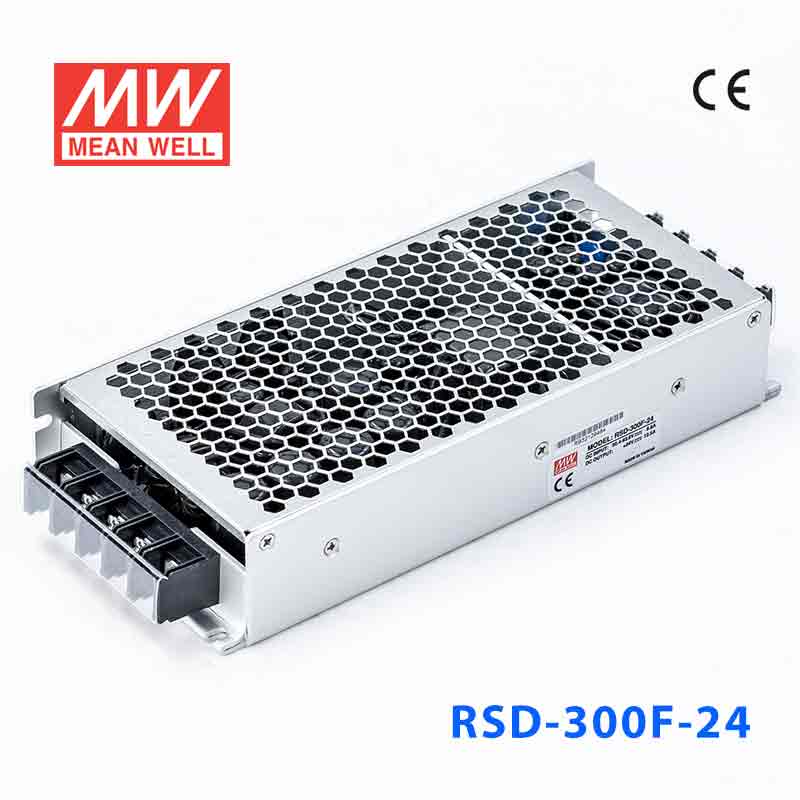

RSD-300F-24 产品图 1
明纬 MEAN WELL
明纬官方正品3 年保修

RSD-300F-24 · 43.2 入 铁路用外壳型单路输出DC DC转换 开关电源

Mean Well · Enclosed Switching Power Supply · 210W 24V

输出电压
24 V DC
额定功率
210 W
输出电流
12.5 A
询价
选择型号 — RSD-300系列RSD-300F-24
RSD-300B-5200.4W · 5V · 42A库存:有库存RSD-300B-12201.6W · 12V · 22.5A库存:即将售罄RSD-300B-24201.6W · 24V · 11.3A库存:有库存RSD-300B-48200.4W · 48V · 5.7A库存:即将售罄RSD-300C-5201.6W · 5V · 42A库存:无货RSD-300C-12201.6W · 12V · 22.5A库存:无货RSD-300C-24300W · 24V · 12.5A库存:无货RSD-300C-48201.6W · 48V · 5.7A库存:无货RSD-300D-5210W库存:无货RSD-300D-12270W · 12V · 22.5A库存:无货RSD-300D-24210W库存:有库存RSD-300D-48273.6W · 48V · 5.7A库存:有库存RSD-300E-5210W库存:无货RSD-300E-12210W库存:无货RSD-300E-24210W库存:无货RSD-300E-48210W库存:即将售罄RSD-300F-5210W库存:即将售罄RSD-300F-12210W库存:无货
RSD-300F-24210W库存:即将售罄
RSD-300F-48210W库存:无货

现货即将售罄无货

现货 · 上海仓 2 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
关于 RSD-300F-24,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商ULCEEMC可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载

产品概述

RSD-300F-24 为该系列 24V 输出型号:额定电流 12.5A,额定功率 300W,典型效率 91%。

产品特点

  • 符合EN50155 (铁路系统认证)
  • 2:1宽范围输入
  • 保护种类:短路/过负载/过电压/过温度/输入反极性保护
  • 4000VDC输入/输出隔离
  • 自然风冷
  • 灌半胶
  • 具有恒流限制电路
  • 1U外型,高度仅40mm
  • 全部使用105℃长寿命电解电容
  • LED电源指示灯
  • 100%满载老化
  • 3年质保

规格参数

RSD-300F-24·参数摘自官方规格书(2013-01-21 版)下载规格书 PDF

输出

直流电压
24V
额定电流
12.5A
电流范围
0 ~ 12.5A
额定功率
300W
纹波与噪声(最大)注2
150mVp-p
电压精度注3
±2.0%
线性调整率
±0.2%
负载调整率
±1.0%
启动、上升时间
800ms, 50ms(满载时)
保持时间(Typ.)
F型满载时符合S2等级

输入

电压范围 持续
50.4 ~ 93.6VDC
电压范围 1秒
43.2 ~ 100.8VDC
效率(Typ.)
91%
直流电流(Typ.)
4.6A/72V
浪涌电流(Typ.)
45A/72VDC

保护

过负载
额定输出功率的105%~135% 保护模式:恒流限制模式,负载异常条件移除后可自动恢复
过电压
27.6 ~ 32.4V 保护模式:关闭输出电压,重启恢复
过温度
F型: 110℃±5℃(TSW1检测主功率变压器) 保护模式: 关闭输出电压,温度下降后自动恢复

环境

工作温度
-40 ~ +55℃ (无降载) ; +70℃ @ 60%负载自然风冷; +70℃ (有外部底盘时无降载),Tx class 符合
工作湿度
5 ~ 95% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 5 ~ 95% RH
温度系数
±0.03%/℃ (0 ~ 55℃)
耐振动
10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟; 装备:符合IEC61373

安规和电磁兼容

安全规范
参照IEC60950-1(LVD)
耐压
I/P-O/P:4KVDC I/P-FG:2.5KVDC O/P-FG:2.5KVDC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射
符合EN55022 (CISPR22)传导发射: Class A, 辐射发射: Class B
电磁兼容抗扰度
符合EN61000-4-2,3,4,5,6,8,A级轻工业标准
铁路标准
符合EN50155 / IEC60571,包括IEC61373的冲击和振动试验, EN50121-3-2的EMC要求

其它

MTBF
≥130.7K hrs. MIL-HDBK-217F (25℃)
尺寸
216*97*40mm (L*W*H)
包装
1.19Kg ; 12pcs/15.3Kg/1.12CUFT
测试条件与备注4
  1. 如未特别说明,所有规格参数均在输入为24,48,110VDC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。

典型应用

■ 典型应用

  • 轨道交通系统 — 适用于火车、地铁、有轨电车等车载设备供电。
  • 工业自动化 — 为工业控制系统、自动化设备提供稳定电源。
  • 电池备援系统 — 作为电池供电系统的DC-DC转换器,提升系统可靠性。
  • 恶劣环境设备 — 适用于矿山机械、户外监控、船舶电子等严苛环境应用。
  • 通信基站 — 为偏远地区或移动通信基站提供可靠的DC电源转换。

资料下载

规格书1

RSD-300F-24 规格书PDF下载

认证证书3

UL认证证书UL · 点击下载 ↓PDF下载
CE认证证书CE · 点击下载 ↓PDF下载
EMC认证证书EMC · 点击下载 ↓PDF下载

测试报告1

测试报告RSD-300F-12-RPTPDF下载
RSD-300F-24明纬RSD-300F-24是一款高性能300W铁路用外壳型DC-DC转换器,专为严苛工业环境设计。
