LCM-40U · 电压/PWM调光多档输出恒流电源

Mean Well · Enclosed Switching Power Supply · 35W 65

输出电压: 65 V DC
额定功率: 35 W
输出电流: 700m A

¥152.00市场价 ¥197.60含 13% 增值税

选择型号 — LCM-40系列LCM-40U

LCM-4042W · 65V · 700MA LCM-40DA42W · 65V · 700MA LCM-40KN42W · 65V · 700MA

LCM-40U35W · 65V · 700MA

LCM-40UDA40W

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 LCM-40U，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

LCM-40U 为该系列型号：额定功率 35W，典型效率 87.5%。

LCM-40U系列是一款35W LED AC/DC恒流模式输出LED驱动器，具有可通过DIP开关选择的多段电流值。LCM-40U工作于90～132VAC，提供350mA至1050mA的不同电流值。凭借高达87.5%的效率和无风扇设计，整个系列可在自然风冷条件下于-30℃~+90℃的外壳温度范围内工作。LCM-40U配备调光、同步等多种功能，为LED照明系统提供最佳的设计灵活性。

产品特点

恒流模式输出，可通过DIP开关选择多段电流值
塑料外壳，Class II设计
内置主动式PFC功能
功能：三合一调光(dim-to-off)；辅助直流输出；最多10台同步
3年质保

规格参数

LCM-40U参数摘自官方规格书（2024-10-16 版）下载规格书 PDF

输出

电流值: 电流值通过DIP开关选择, 请参考"DIP开关表"部分 350mA 500mA 600mA 700mA(default) 900mA 1050mA
额定功率: 35W
直流电压范围: 350mA: 2 ~ 100V; 500mA: 2 ~ 70V; 600mA: 2 ~ 59V; 700mA(default): 2 ~ 50V; 900mA: 2 ~ 39V; 1050mA: 2 ~ 34V
开路电压(最大): 350mA/500mA/600mA: 110V; 700mA/900mA/1050mA: 65V
纹波电流^注6: 最大5.0%@额定电流
电流精度: ±5%
辅助直流输出: 额定值12V(范围11.4~12.6V)@50mA
启动时间^注3: 1000ms / 115VAC

输入

电压范围^注2: 90 ~ 132VAC 127 ~ 186VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF≧0.98/115VAC @满载 (请参考"功率因数(PF)特性曲线")
总谐波失真: THD< 20%(@负载≧50%) (请参考"总谐波失真(THD)")
效率(Typ.)^注4: 87.5%
交流电流(Typ.): 0.43A/115VAC
冲击电流(Typ.): 冷启动15A(twidth=270μs，在50% Ipeak下测量)/115VAC; Per NEMA 410
16A断路器可配置电源数量: 22台 (B型断路器) / 38台 (C型断路器) 于115VAC
漏电流: <0.5mA / 120VAC

保护

短路: 恒流限制，故障条件移除后自动恢复
过电压: 110 ~ 130V 关断输出电压，重新上电恢复
过温度: 关断输出电压，重新上电恢复

功能

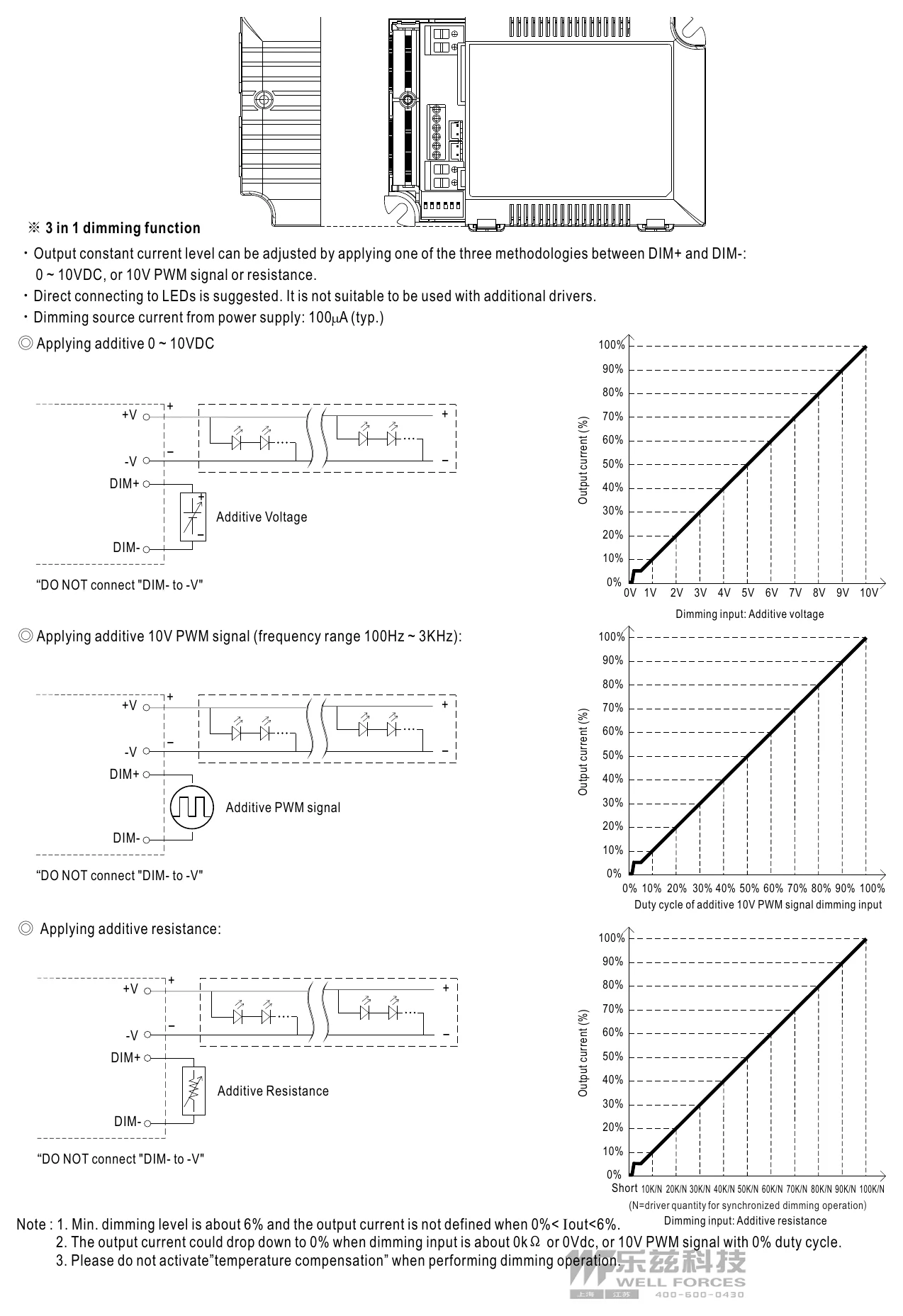

调光: 请参考"调光操作"部分

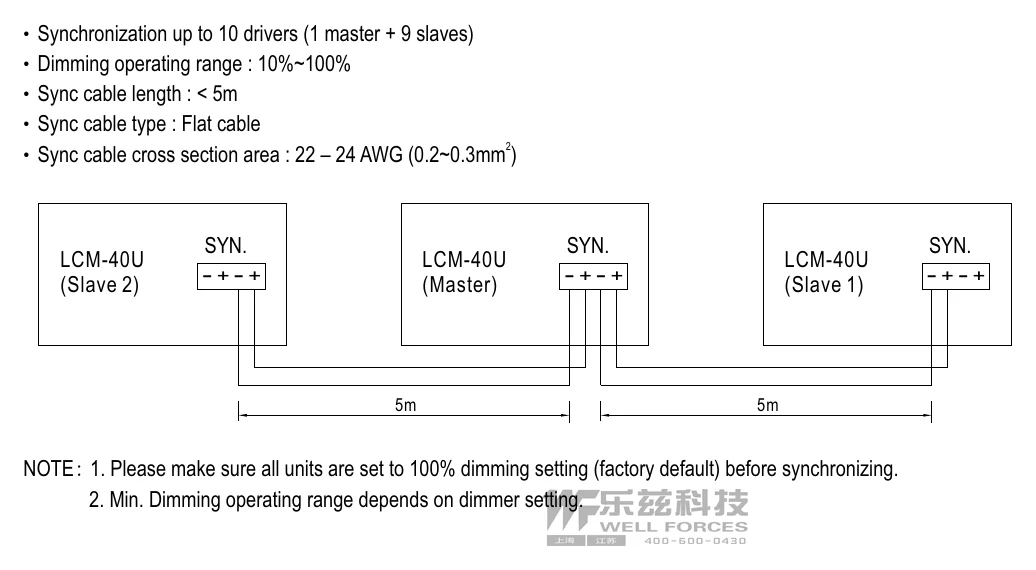

同步: 请参考"同步操作"部分

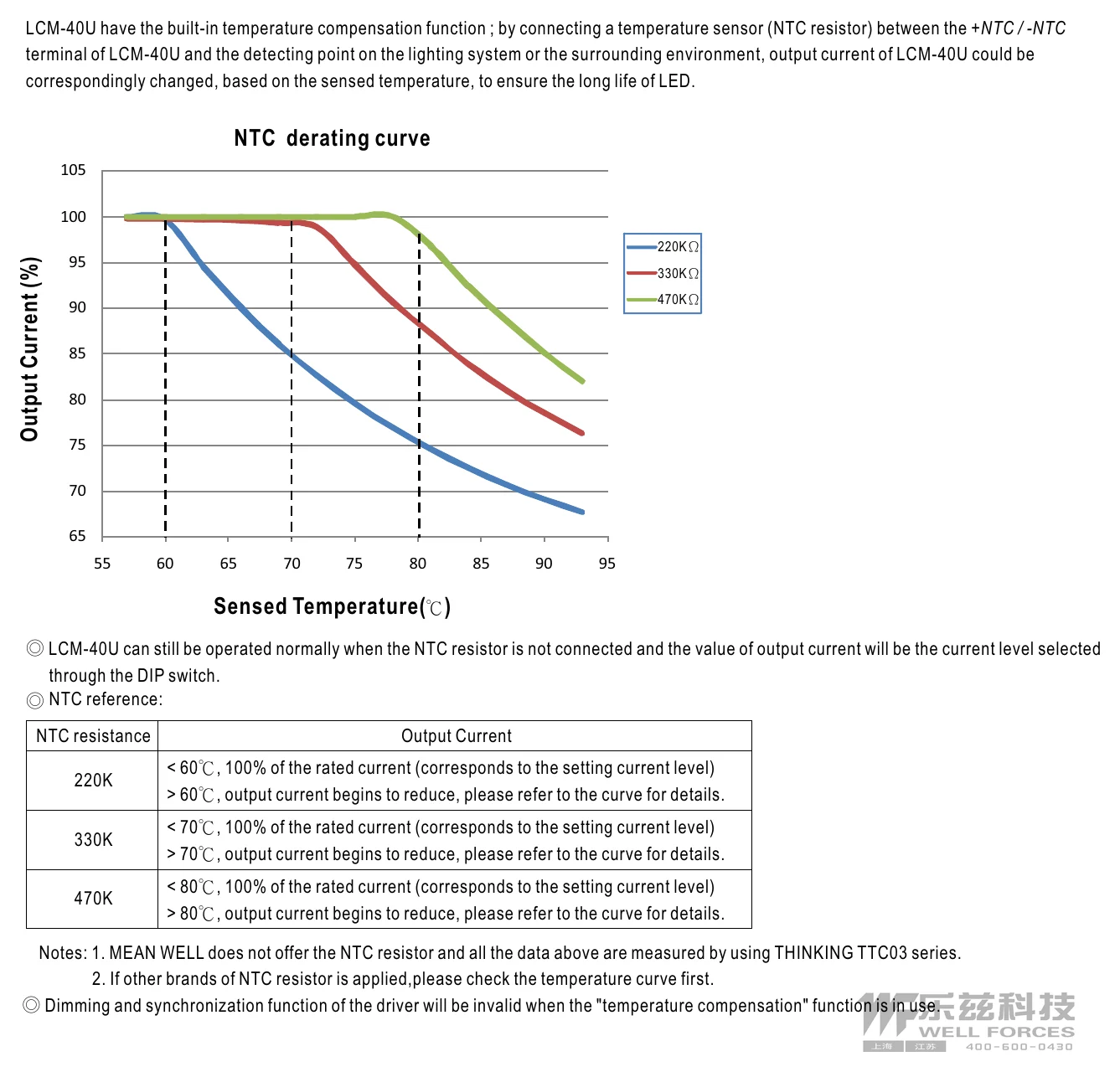

温度补偿: 通过外接NTC，请参考"温度补偿操作"部分

环境

工作温度: Tcase=-30 ~ +90℃ (请参考"输出负载vs温度")
最大外壳温度: Tcase=+90℃
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL8750认证通过
DALI规范: 符合IEC62386-101, 102, 207
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P:>100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合FCC part 15 Subpart B

其它

MTBF: 2649.1K hrs min. Telcordia SR-332 (Bellcore) ; 273.7K hrs min. MIL-HDBK-217F (25℃)
尺寸: 123.5*81.5*23mm (L*W*H)
包装: 0.28Kg ; 54pcs/16Kg/1.12CUFT

测试条件与备注7

如未特别说明，所有参数均在115VAC输入、额定电流、25℃环境温度下测得。

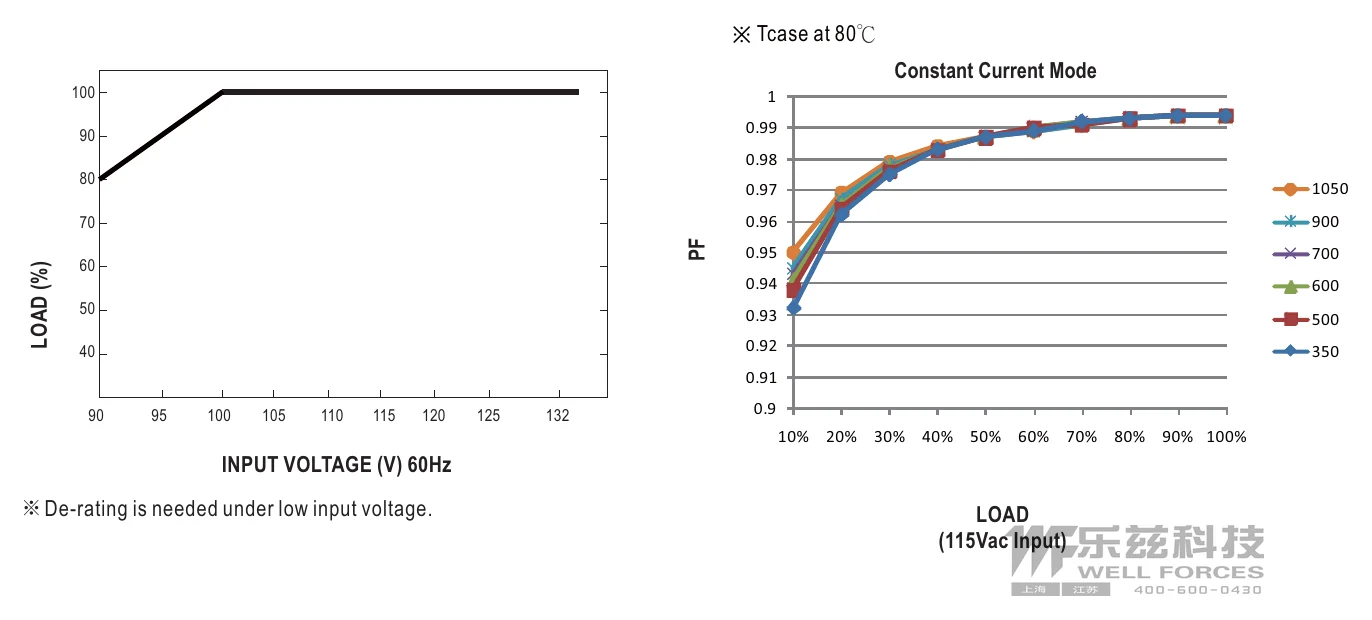

低输入电压下可能需要降额。详情请参考"静态特性曲线"。
启动时间是在首次冷启动时测得。开关驱动器可能使启动时间增长。
效率是在DIP开关设定为500mA/70V输出时测得。
驱动器被视为一个元件，将与终端设备组合使用。由于EMC性能受整套装置的影响，终端设备制造商需对整套装置重新进行EMC指令认证。(详见 https://www.meanwell.com//Upload/PDF/EMI_statement_en.pdf)
在额定功率输出下，于最大电压的50%~100%范围内测得。
工作海拔高于2000m(6500ft)时，无风扇机型环境温度降额3.5℃/1000m，有风扇机型降额5℃/1000m。

技术图纸

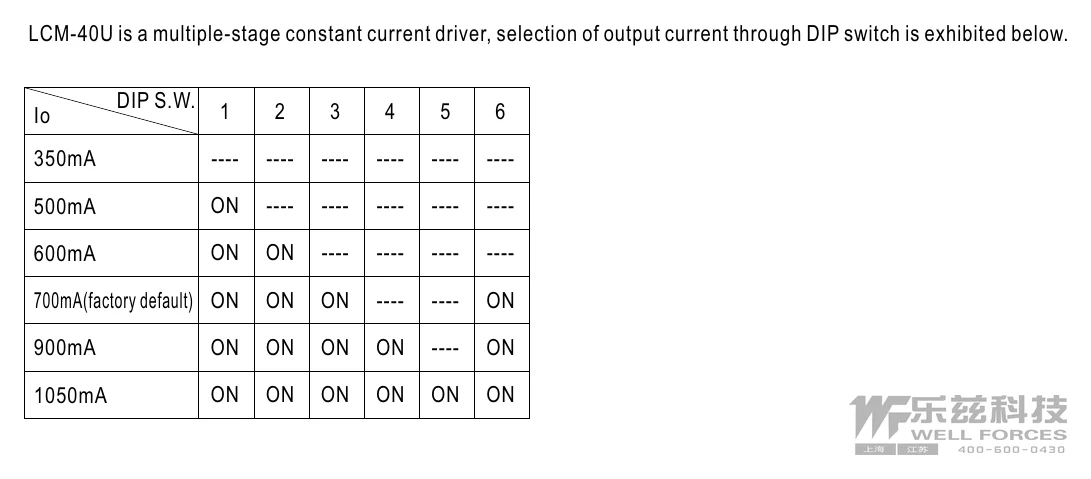

LCM-40U DIP开关设定表 — DIP开关设定表左右滑动 · 点击查看大图

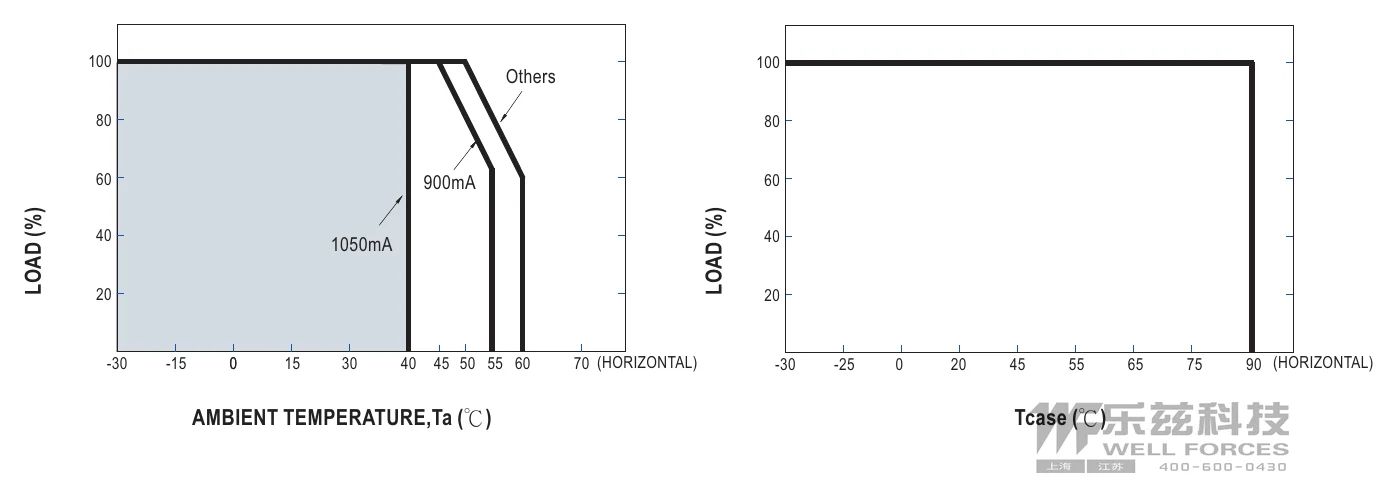

LCM-40U 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

LCM-40U 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

典型应用

LED室内照明
LED办公室照明
LED建筑照明
LED面板照明

资料下载

规格书1

LCM-40U 规格书PDF下载
