明纬 MEAN WELL · LCM系列系列

明纬官方正品LCM系列系列3 年保修

LCM-25 · 电压/PWM调光多档输出恒流电源

Mean Well · Enclosed Switching Power Supply · 25.2W 41

输出电压: 41 V DC
额定功率: 25.2 W
输出电流: 700m A

¥174.00含 13% 增值税

选择型号 — LCM-25系列LCM-25

LCM-2525.2W · 41V · 700MA

LCM-25DA25.2W · 41V · 700MA LCM-25KN25.2W · 41V · 700MA

现货即将售罄

现货 · 上海仓 22 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 LCM-25，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCCCCEEACENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

LCM-25 为该系列型号：典型效率 86%。

LCM-25系列是一款25W 交流变直流恒流型LED驱动器，输出电流可通过Dip开关选择。此系列机型可工作在输入电压180~277VAC，并提供了介于350mA~1050mA间不同电流之机型。因具有最高可达86%之转换效率，采用无风扇设计，整系列可于自然风冷散热下工作于-30℃~+85℃之机壳温度范围。LCM-25搭配了多种功能选项(如调光功能和同步功能)，为LED照明系统提供最佳的设计弹性。

产品特点

输出恒流型电流值可通过Dip开关选择
塑胶外壳，class II设计
内置主动式PFC功能
待机功耗 <0.5W
功能：三合一调光(dim-to-off); 10台电源同步功能
3年质保

规格参数

LCM-25参数摘自官方规格书（2026-02-09 版）下载规格书 PDF

输出

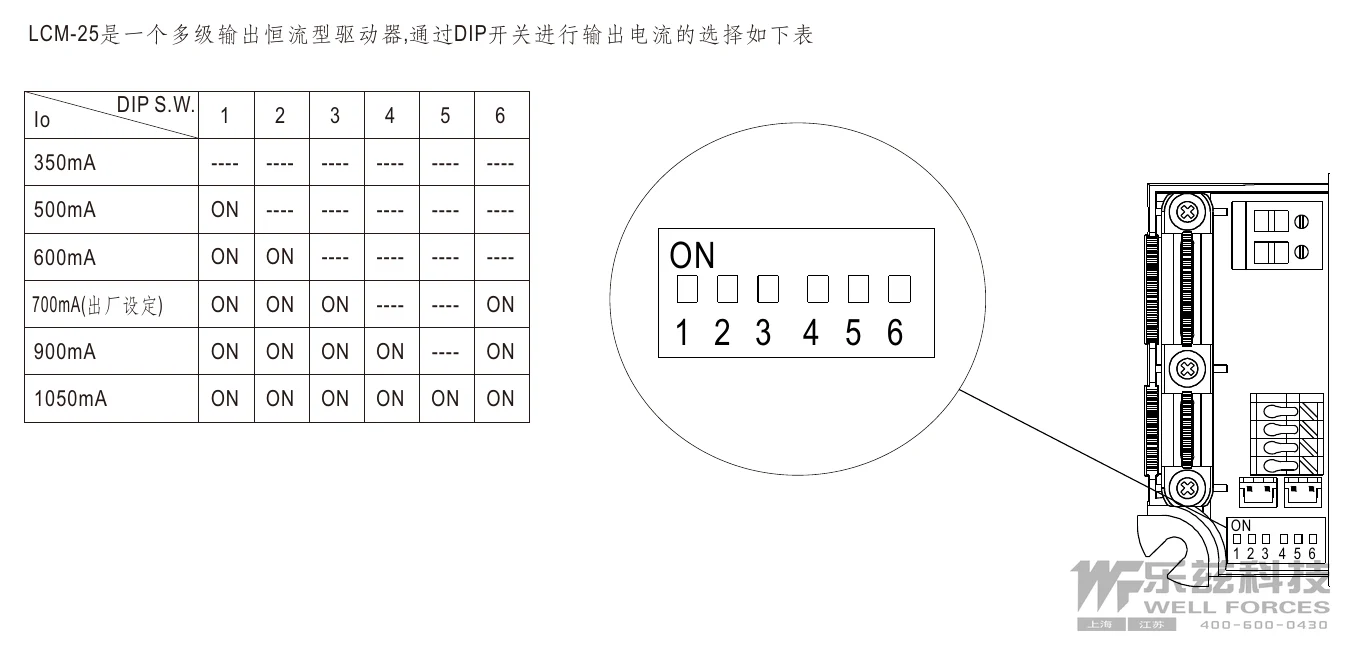

电流值: 电流值通过DIP开关选择, 请参考 "DIP开关表" 部分 350mA 500mA 600mA 700mA(default) 900mA 1050mA
额定功率: 项目标准
350mA 18.9W
500mA 25.2W
600mA 25.2W
700mA(default) 25.2W
900mA 25.2W
1050mA 25.2W
直流电压范围: 项目标准
350mA 6 ~ 54V
500mA 6 ~ 50V
600mA 6 ~ 42V
700mA(default) 6 ~ 36V
900mA 6 ~ 28V
1050mA 6 ~ 24V
开路电压 (最大): 项目标准
350mA 59V
500mA 59V
600mA 59V
700mA(default) 41V
900mA 41V
1050mA 41V
纹波电流^注5: 最大5.0%@额定电流
电流精度: ±5%
启动时间^注3: 500ms / 230VAC

项目	标准
350mA	18.9W
500mA	25.2W
600mA	25.2W
700mA(default)	25.2W
900mA	25.2W
1050mA	25.2W

项目	标准
350mA	6 ~ 54V
500mA	6 ~ 50V
600mA	6 ~ 42V
700mA(default)	6 ~ 36V
900mA	6 ~ 28V
1050mA	6 ~ 24V

项目	标准
350mA	59V
500mA	59V
600mA	59V
700mA(default)	41V
900mA	41V
1050mA	41V

输入

电压范围^注2: 180 ~ 277VAC 254 ~ 392VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数 (Typ.): PF≧0.94/230VAC, PF≧0.91/277VAC@满载时 (请参考 "功率因素特性曲线")
总谐波失真: THD< 20% (@负载≧50%/230VAC; @负载≧75%/277VAC) (请参考 "总谐波失真特性曲线")
效率(Typ.)^注4: 86%
交流电流(Typ.): 0.17A/230VAC 0.15A/277VAC
浪涌电流(Typ.): 冷启动20A(在50% Ipeak下测试twidth=260μs) @ 230VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置26台 (B型断路器) / 44台 (C型断路器)
漏电流: <0.5mA / 240VAC
待机功耗^注5: <0.5W

保护

短路: 恒流限制，负载异常条件移除后可自动恢复
过温度: 关断输出电压，温度下降后自动恢复

功能

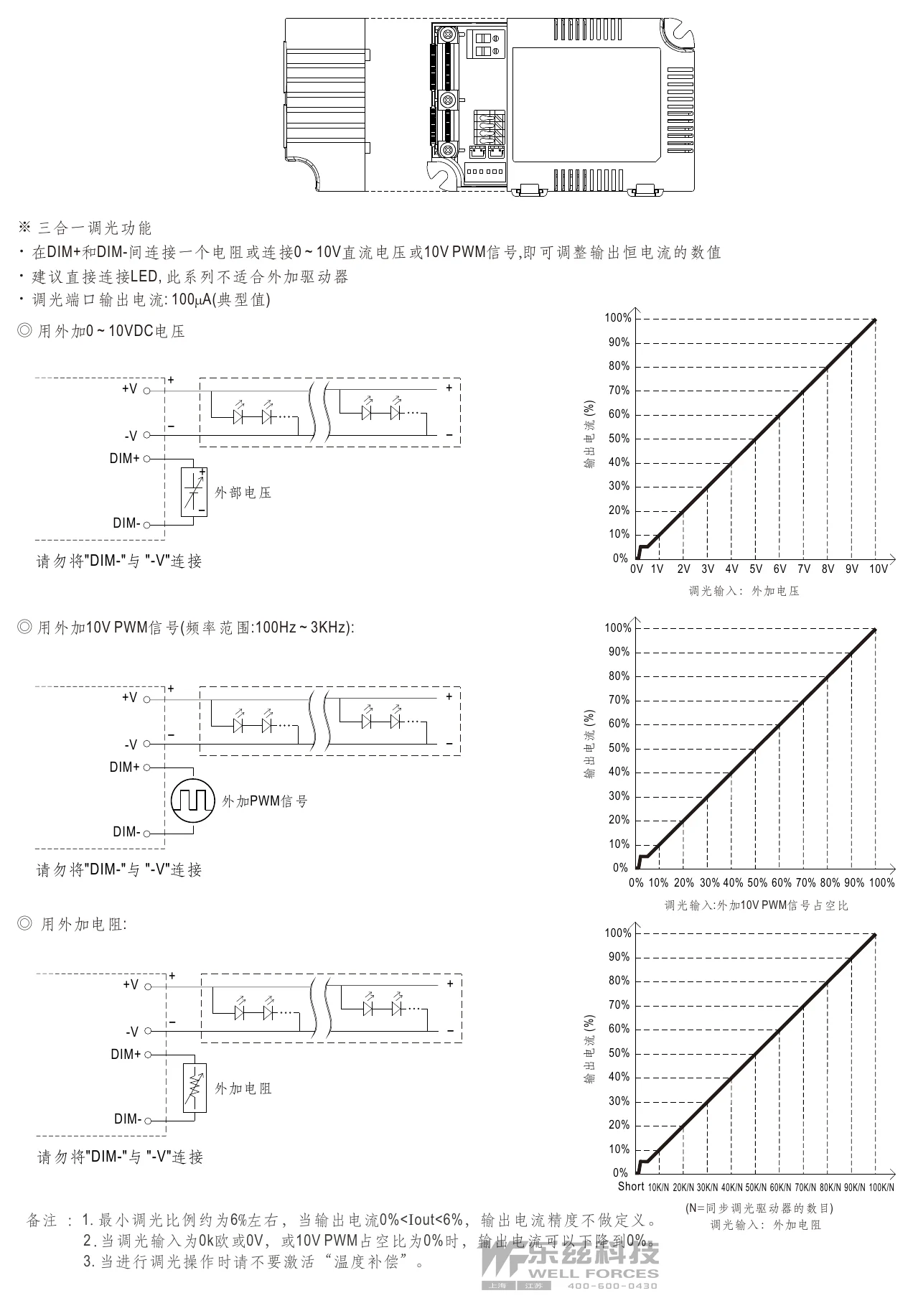

调光: 请参考 "调光操作" 部分
同步: 请参考 "同步操作" 部分

环境

工作温度: Tcase=-30 ~ +85℃(请参考"输出负载vs温度")
最大外壳温度: Tcase=+85℃
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz,2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL8750, CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 independent, GB/T19510.1,GB/T19510.213,BIS IS15885, EAC TP TC 004认证通过
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P:>100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55015, BS EN/EN61000-3-2 Class C(@负载≧50%) ; BS EN/EN61000-3-3; GB/T 17743, GB17625.1, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, 轻工业等级(浪涌抗扰度:线对线2KV), EAC TP TC 020

其它

MTBF: 3298.3K hrs min. Telcordia SR-332 (Bellcore) ; 298.7K hrs min. MIL-HDBK-217F (25℃)
尺寸: 105*68*23mm (L*W*H)
包装: 0.16Kg ; 72pcs/12.5Kg/1.04CUFT

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
低输入电压情况下需减额输出，具体请参照减额曲线图。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
效率是在通过DIP开关设定在500mA/50V输出时测得。
待机功耗在230VAC下测得。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。

技术图纸

LCM-25 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

典型应用

LED室内照明
LED办公照明
LED建筑照明
LED板灯照明

资料下载

规格书1

LCM-25 规格书PDF下载
