KNX-20E-640 · 640mA输出高效能3SU宽度KNX电源

Mean Well · Enclosed Switching Power Supply · 19.2W 30

输出电压: 30 V DC
额定功率: 19.2 W
输出电流: 640m A

¥601.00含 13% 增值税

现货 · 上海仓 367 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 KNX-20E-640，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CE EAC TÜVDekraEMC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

KNX-20E-640 为该系列型号：额定电流 640mA，额定功率 19.2W，典型效率 86%。

KNX-20E-640是一款高效率且机壳面宽仅3SU (52.5 mm)的640mA输出KNX电源供应器。KNX-20E-640提供经过扼流圈的KNX总线电源，并附加一组辅助电源输出。-30~+70°C宽范围操作温度可满足各种应用场合使用。另配备LED电源指示灯显示正常工作、过载及重置状态。非常适合驱动任何有标示KNX标识的设备。明纬拥有超过30年工业电源供应器经验，KNX-20E-640经由专业设计，可对KNX总线的应用环境提供可靠安全的解决方案。

产品特点

含有一体化扼流圈的EIB / KNX电源
外型小巧：宽度3SU(52.5mm)
安全特低电压(SELV)
180~264VAC输入范围
空载损耗<0.5W
保护种类：短路/过负载(耐短路)/过电压
自然风冷
ClassⅠ 隔离级别
有显示电源正常工作，总线复位和过载信息的LED指示灯
安装在TS-35/7.5或TS-35/15导轨上
过电压等级Ⅲ
100%满载老化
3年质保

规格参数

KNX-20E-640参数摘自官方规格书（2025-10-10 版）下载规格书 PDF

输出

经过扼流圈输出的总线电压: 总线电压30V(KNX红/黑端子)
未经过扼流圈的直流电压: 30V(附加的一组辅助电源)
额定电流: 640mA
额定功率: 19.2W
纹波与噪声(最大)^注2: 100mVp-p
短路电流: 1.4A
启动、上升时间: 1000ms, 50ms/230VAC(满载时)
市电失效备援时间(Typ.): 200ms/230VAC(满载时)

输入

电压范围: 180 ~ 264VAC 230 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.)^注3: 86%
交流电流(Typ.): 0.22A/230VAC
浪涌电流(Typ.): 冷启动:40A/230VAC
漏电流: < 1mA/240VAC

保护

过负载: 额定输出功率的205%~235% 保护模式:恒流限制模式，负载异常条件移除后可自动恢复
过电压: 33 ~ 35V 保护模式:关断输出电压，重启恢复

功能

重置: 机身本体具有按钮可重置汇流排(重置KNX汇流排至少需按压RESET键20秒)
LED显示: 绿色LED (ON) :正常操作红色LED1(重置):重置总线;红色LED2 (I>Imax):过负载/短路
扼流圈: 单片集成扼流圈

环境

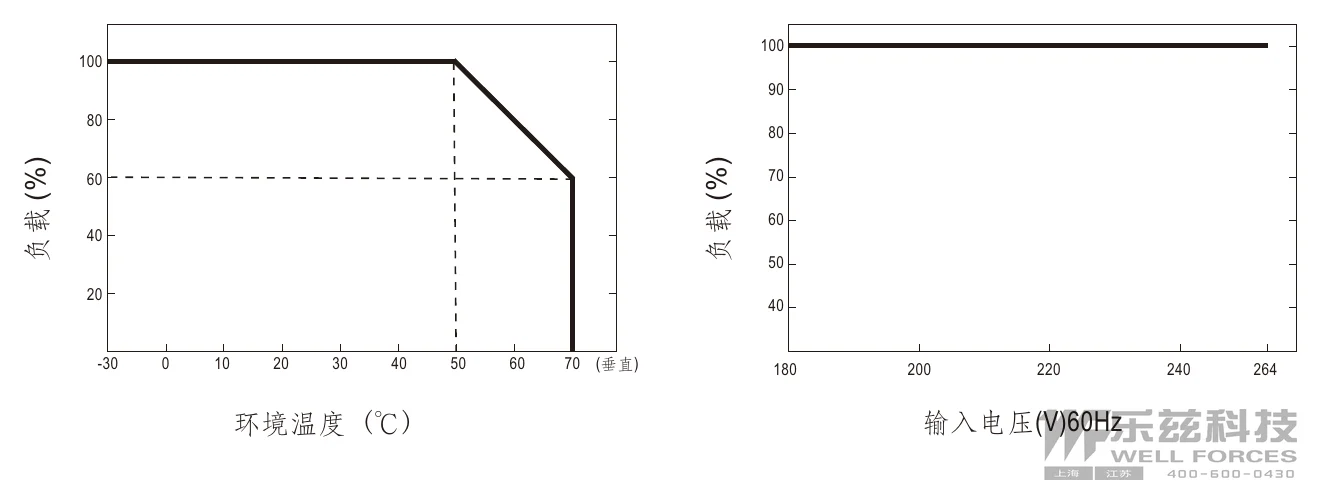

工作温度: -30 ~ +70℃(请参考"减额曲线")
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH,无冷凝
耐振动: 10 ~ 500Hz, 2G 10分钟/周期,X、Y、Z轴各60分钟
保护等级: IP20设计
过电压等级: Ⅲ,根据BS EN/EN61558, BS EN/EN50178,BS EN/EN60664-1, BS EN/EN62477-1; 海拔可高达2000米

安规和电磁兼容

安全规范: BS EN/EN61558-1,EAC TP TC 004,BS EN/EN61558-2-16;BS EN/EN50491-3认证通过
耐压: I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:0.6KVAC
绝缘阻抗: I/P-O/P, I/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注4: 符合BS EN/EN50491-5-2,-5-3;BS EN/EN61000-3-2,-3-3,EAC TP TC 020
电磁兼容抗扰度^注4: 符合BS EN/EN50491-5-2,-5-3;BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, 重工业等级标准, EAC TP TC 020

其它

MTBF: 1899.9K hrs min. Telcordia SR-332 (Bellcore) ; 416.5K hrs min. MIL-HDBK-217F (25℃)
尺寸: 52.5*90*54.5mm (W*H*D)
安装: 35mm mounting rail according to DIN BS EN/EN60715
包装: 0.215Kg ; 60pcs/13.9Kg/0.97CUFT

测试条件与备注5

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
扼流圈前面的输入效率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

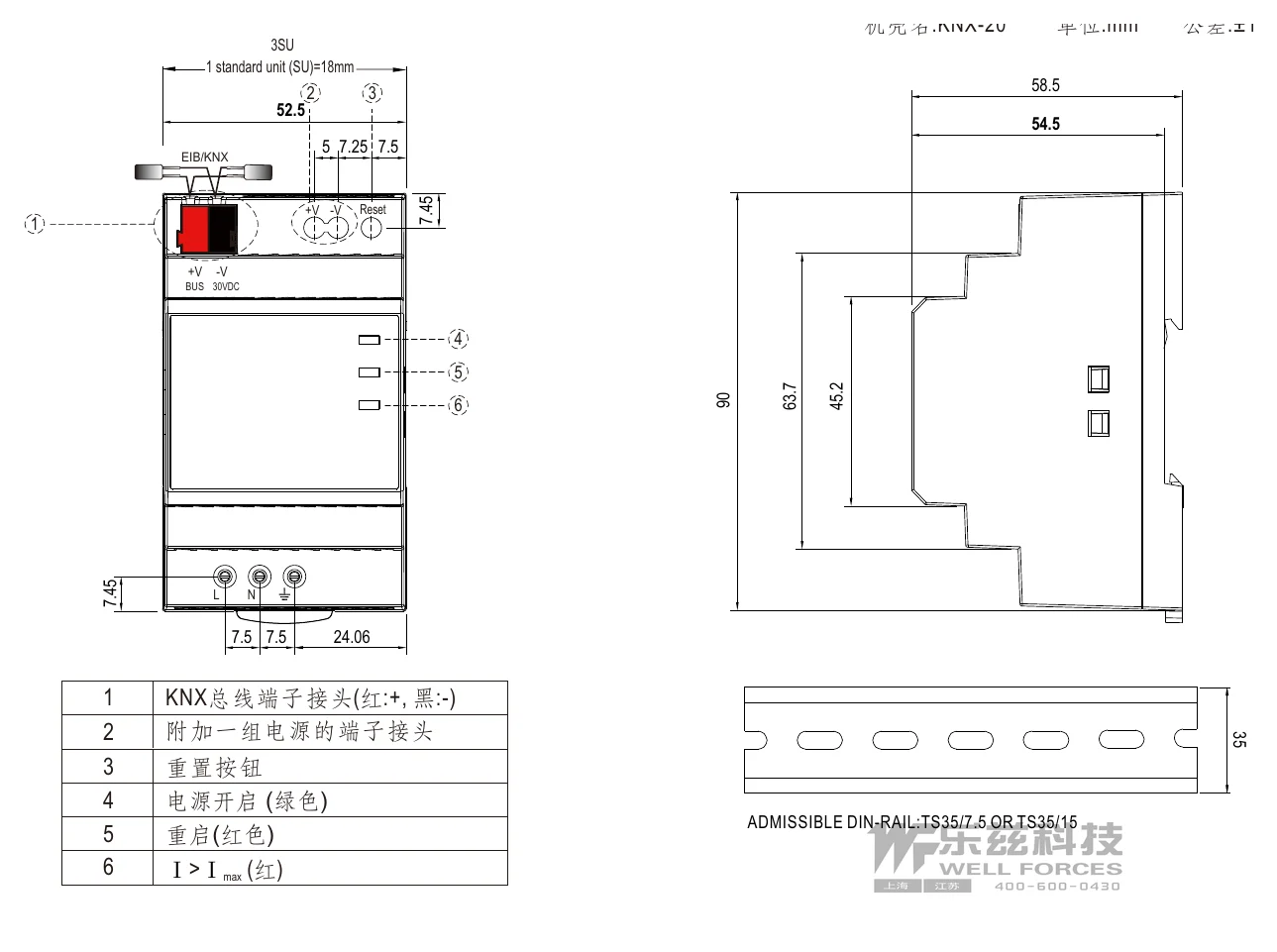

技术图纸

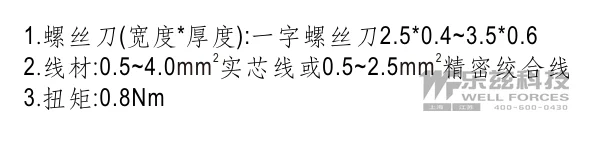

KNX-20E-640 推荐的螺丝刀,线材和扭矩设置 — 推荐的螺丝刀,线材和扭矩设置左右滑动 · 点击查看大图

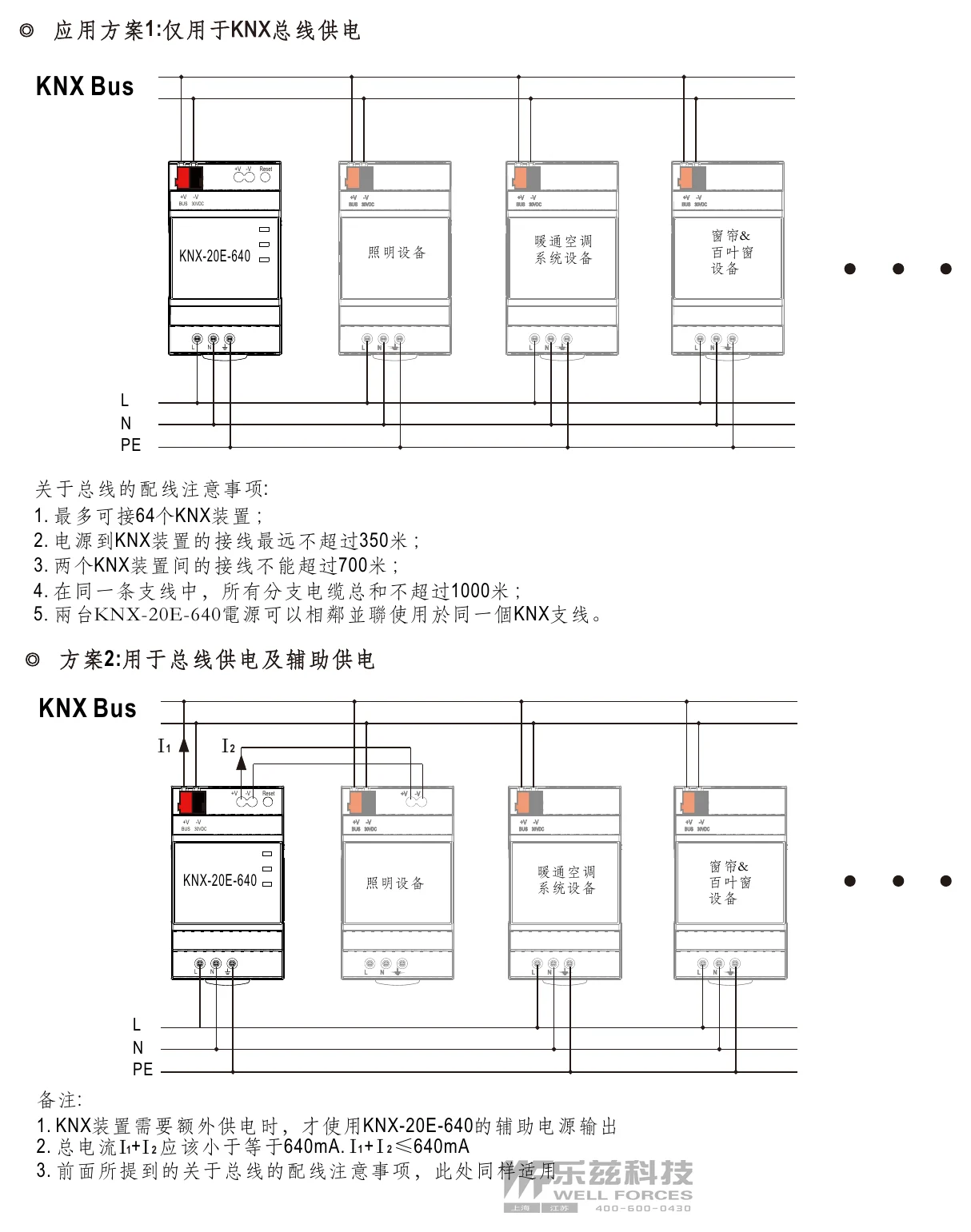

典型应用

智能家居控制
现代建筑自动化
照明控制
暖通空调系统
安全系统
窗帘和百叶窗
监控系统
能源管理
报警监控

资料下载

规格书1

KNX-20E-640 规格书PDF下载

认证证书7

EAC认证证书EAC · 点击下载 ↓PDF下载

TÜV认证证书TÜV · 点击下载 ↓PDF下载

EMC认证证书EMC · 点击下载 ↓PDF下载

CE认证证书CE · 点击下载 ↓PDF下载

UK认证证书UK · 点击下载 ↓PDF下载

LVD认证证书LVD · 点击下载 ↓PDF下载

DEKRA认证证书DEKRA · 点击下载 ↓PDF下载
