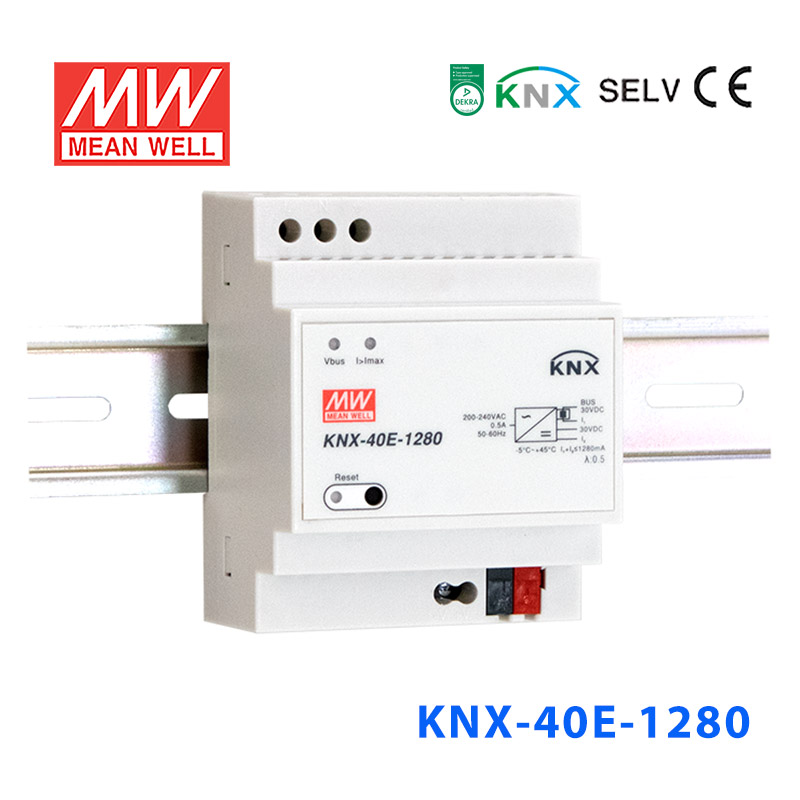

KNX-40E-1280 · 台湾 1280mA 一体化扼流圈KNX开关电源

Mean Well · Enclosed Switching Power Supply · 38.4W 30

输出电压: 30 V DC
额定功率: 38.4 W
输出电流: 1280m A

¥1078.00含 13% 增值税

选择型号 — KNX-40E系列KNX-40E-1280

KNX-40E-128038.4W · 30V · 1280MA

KNX-40E-1280D38.4W · 30V · 1280MA

即将售罄无货

现货 · 上海仓 3 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 KNX-40E-1280，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CEDekraEAC EMC TÜV可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

KNX-40E-1280 为该系列型号：额定电流 1280mA，额定功率 38.4W，典型效率 86%。

标准电源领导品牌制造商--明纬，持续推动楼宇自动化技术，以建立绿色和永续发展的社会。继推出深受市场欢迎的KNX-20E-640后，再次隆重推出新款KNX总线电源KNX-40E-1280(D)。 KNX-40E-1280(D)是一款高效率且机壳面宽仅4SU(72mm) 的1280mA输出KNX电源供应器。KNX-40E-1280(D)提供经过扼流圈的KNX总线电源，并附加一组辅助电源输出。-30~+70°C宽范围操作温度可满足各种应用场合使用。输出电压、输出电流、总线数据流量、设备温度以及其他实际测量值等都可以在KNX总线上发送，并可用于故障排除及监控。另配备LED电源指示灯显示正常工作、过载及重置状态。非常适合驱动任何有标示KNX标识的设备。

产品特点

含有一体化扼流圈的EIB / KNX电源
外型小巧：宽度4SU(72mm)
安全特低电压(SELV)
适用于TP1-256
180~264VAC输入范围
保护种类：短路/过负载(耐短路)/过电压
自然风冷
ClassⅠ隔离级别
有显示电源正常工作，总线复位和过载信息的LED指示灯
监测输出电压，输出电流，总线数据流量和设备温度
提供多种诊断和逻辑功能
过电压等级Ⅲ
100%满载老化
3年质保

规格参数

KNX-40E-1280参数摘自官方规格书（2020-10-13 版）下载规格书 PDF

输出

经过扼流圈输出的总线电压: 总线电压30V(KNX红/黑端子)
未经过扼流圈的直流电压: 30V(附加的一组辅助电源)
额定电流: 1280mA
额定功率: 38.4W
纹波与噪声(最大)^注2: 100mVp-p
短路电流: 2.8A
启动、上升时间: 1000ms, 50ms/230VAC(满载时)
市电失效备援时间(Typ.): 200ms/230VAC(满载时)

输入

电压范围: 180 ~ 264VAC 176 ~ 280VDC
频率范围: 47 ~ 63Hz
效率(Typ.)^注3: 86%
交流电流(Typ.): 0.5A/230VAC
浪涌电流(Typ.): 冷启动60A(在50% Ipeak下测试twidth=1200μs) @ 230VAC
漏电流: < 1mA/240VAC

保护

过负载: 额定输出功率的205%~235% 保护模式:恒流限制模式，负载异常条件移除后可自动恢复
过电压: 33 ~ 35V 保护模式:打嗝模式，负载异常条件移除后可自动恢复

功能

重置: 机身本体具有按钮可重置总线 Balnk型：重置KNX总线至少需按压RESET键20秒 D型:按一次RESET键,KNX总线将被重置且持续20秒
LED显示: 请参阅“LED状态说明”
扼流圈: 单片集成扼流圈

环境

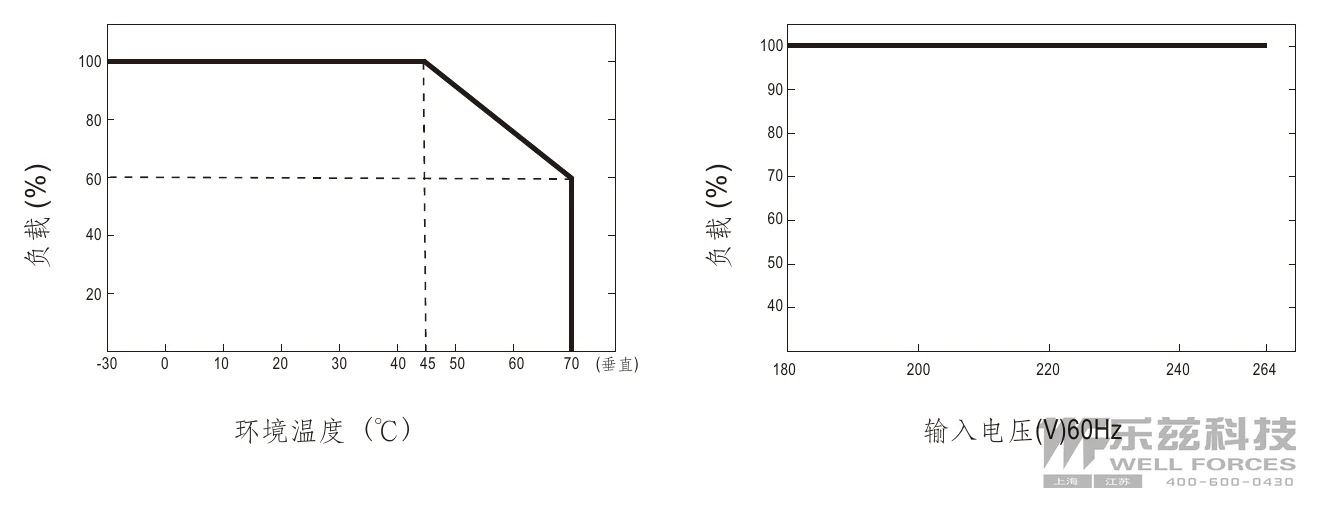

工作温度: -30 ~ +70℃(请参考"减额曲线")
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH,无冷凝
耐振动: 10 ~ 500Hz, 2G 10分钟/周期,X、Y、Z轴各60分钟
保护等级: IP20设计
过电压等级: Ⅲ,根据EN61558, EN50178,海拔可高达2000米

安规和电磁兼容

安全规范: EN61558-1,EN61558-2-16;EN50491-3认证通过
耐压: I/P-O/P:4.2KVAC I/P-FG:2KVAC
绝缘阻抗: I/P-O/P, I/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注4: 符合EN50491-5-2,-5-3;EN61000-3-2,-3-3
电磁兼容抗扰度^注4: 符合EN50491-5-2,-5-3;EN61000-4-2,3,4,5,6,8,11, A级重工业等级标准

其它

MTBF: ≥487.4K hrs Telcordia SR-332 (Bellcore) ≥215.6Khrs MIL-HDBK-217F (25℃)

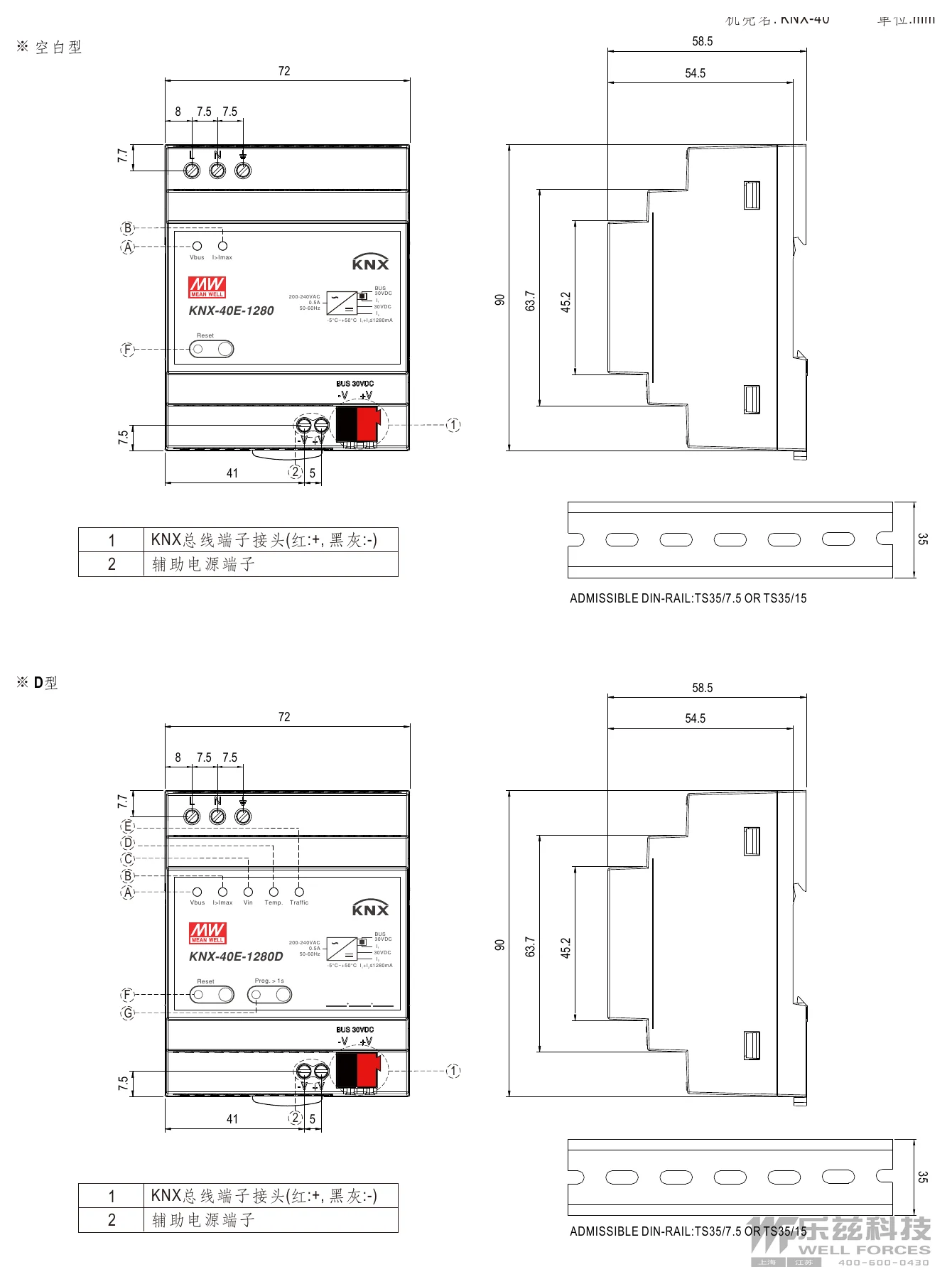

尺寸: 72*90*57mm (W*H*D)
安装: 35mm mounting rail according to DIN EN60715

测试条件与备注5

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
扼流圈前面的输入效率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。请参照明纬公司网站http://www.meanwell.com.cn
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

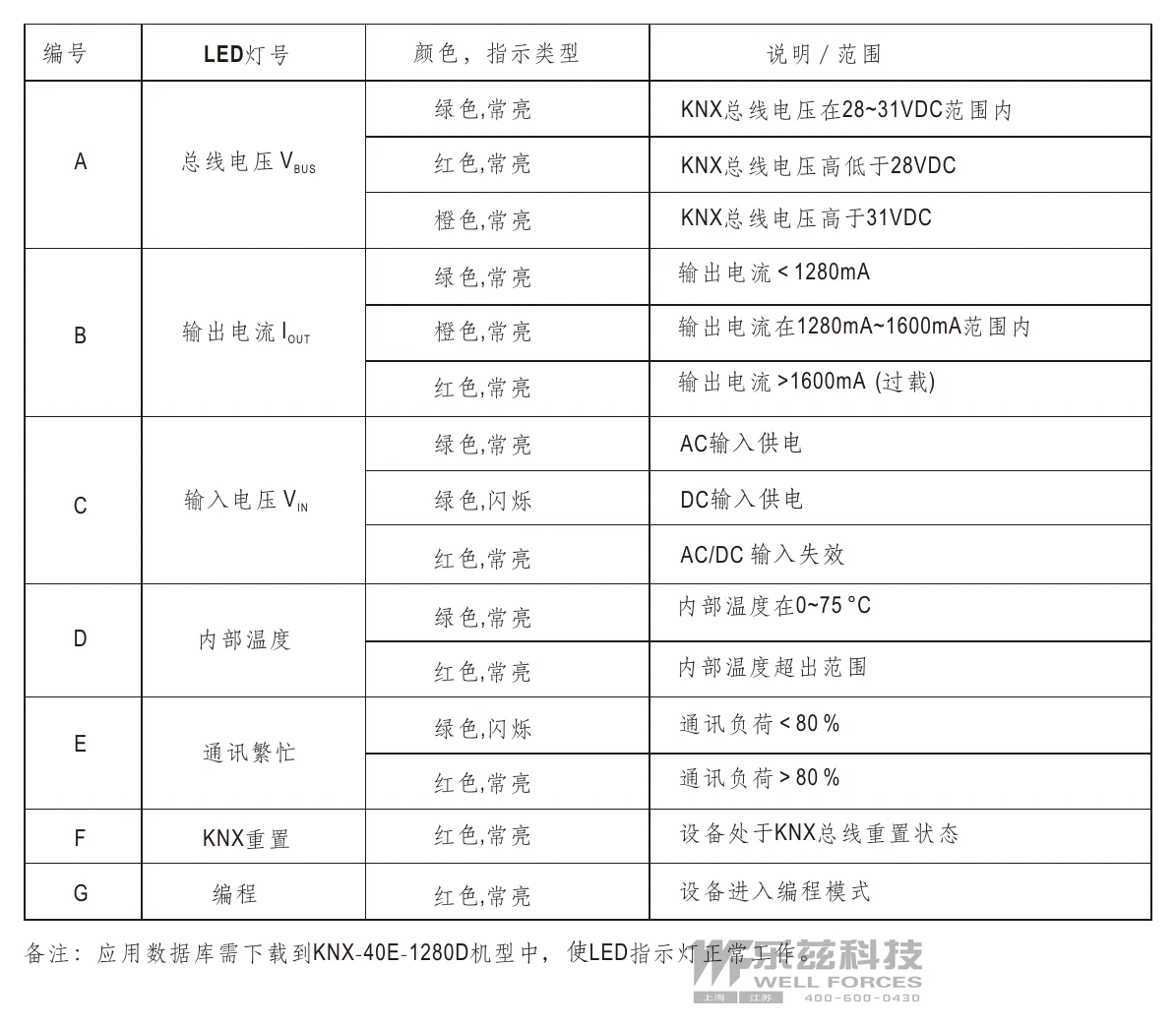

KNX-40E-1280 LED状态说明 — LED状态说明左右滑动 · 点击查看大图

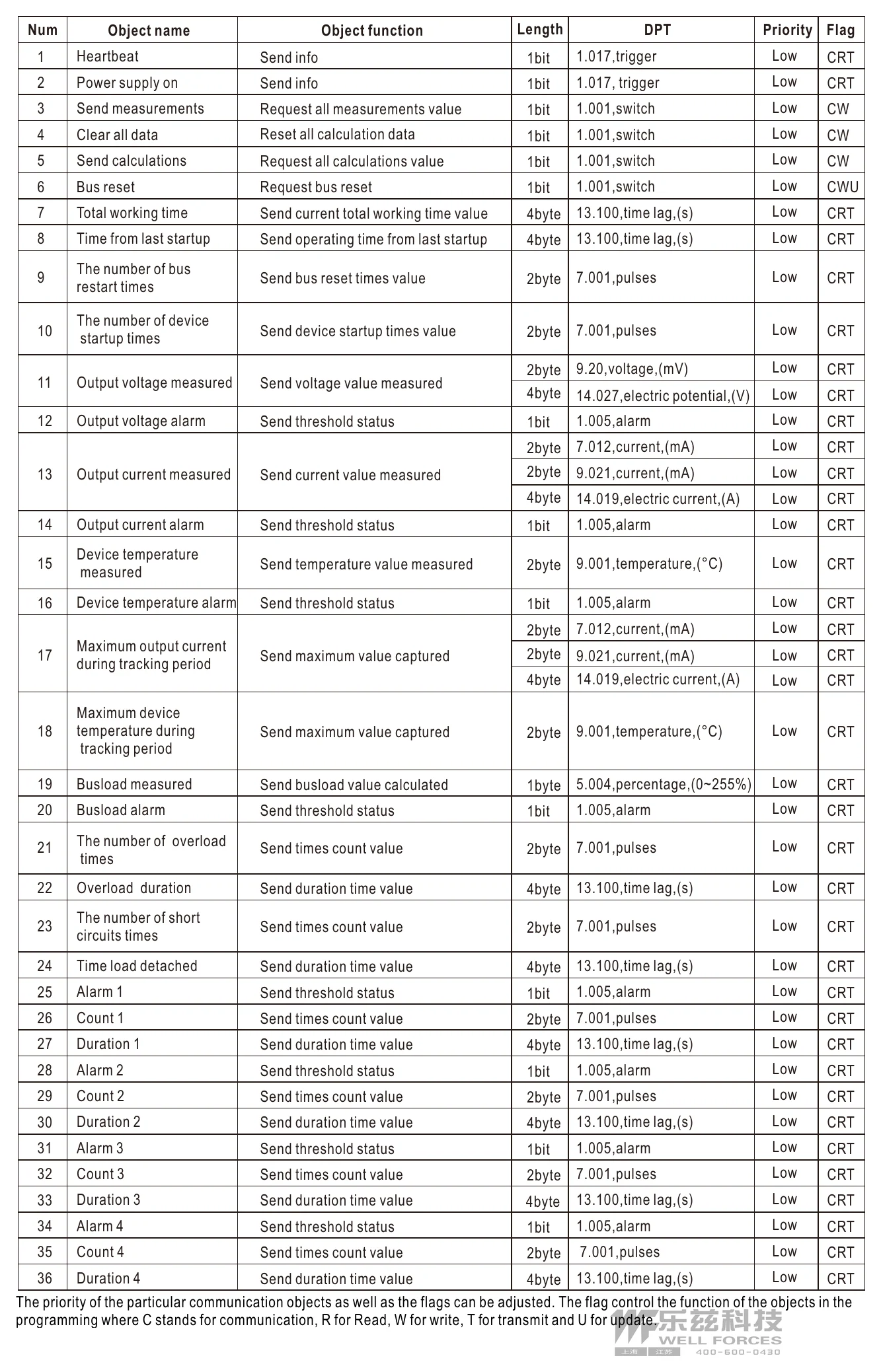

KNX-40E-1280 通信对象列表 (仅KNX-40E-1280D) — 通信对象列表 (仅KNX-40E-1280D)左右滑动 · 点击查看大图

KNX-40E-1280 推荐的螺丝刀,线材和扭矩设置 — 推荐的螺丝刀,线材和扭矩设置左右滑动 · 点击查看大图

典型应用

智能家居控制
现代建筑自动化
照明控制
暖通空调系统
安全系统
窗帘和百叶窗
监控系统
能源管理
报警监控

资料下载

规格书1

KNX-40E-1280 规格书PDF下载

认证证书7

EAC认证证书EAC · 点击下载 ↓PDF下载

TÜV认证证书TÜV · 点击下载 ↓PDF下载

EMC认证证书EMC · 点击下载 ↓PDF下载

CE认证证书CE · 点击下载 ↓PDF下载

UK认证证书UK · 点击下载 ↓PDF下载

LVD认证证书LVD · 点击下载 ↓PDF下载

DEKRA认证证书DEKRA · 点击下载 ↓PDF下载
