首页产品中心MDR系列系列MDR-20-15

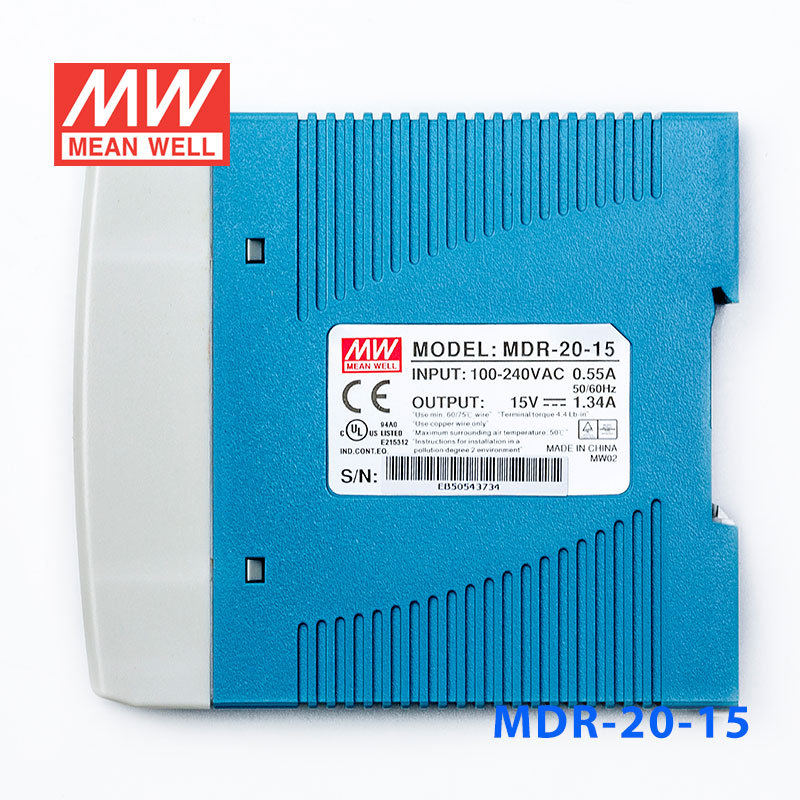

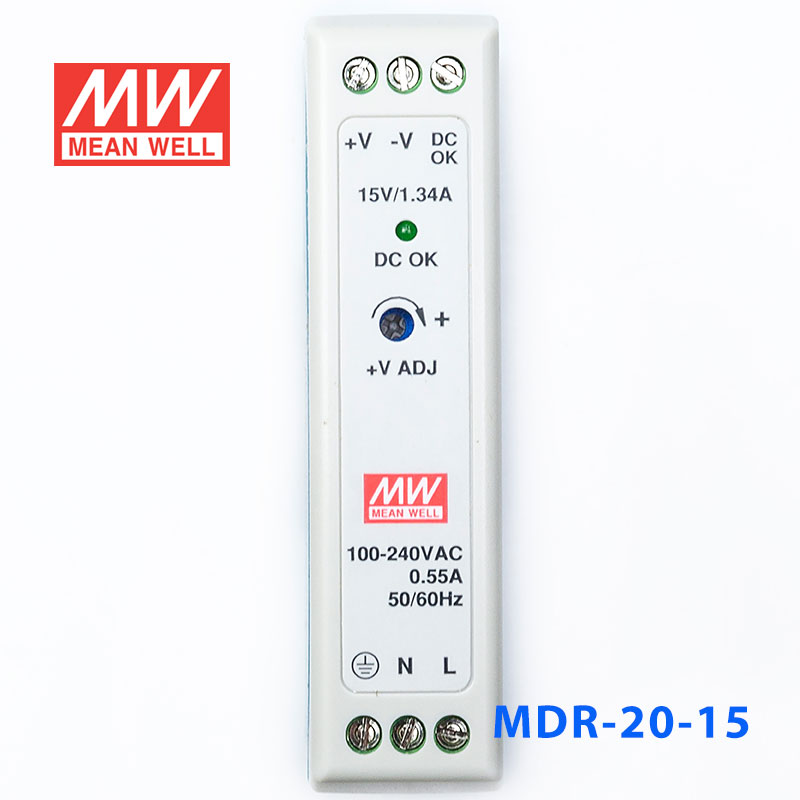

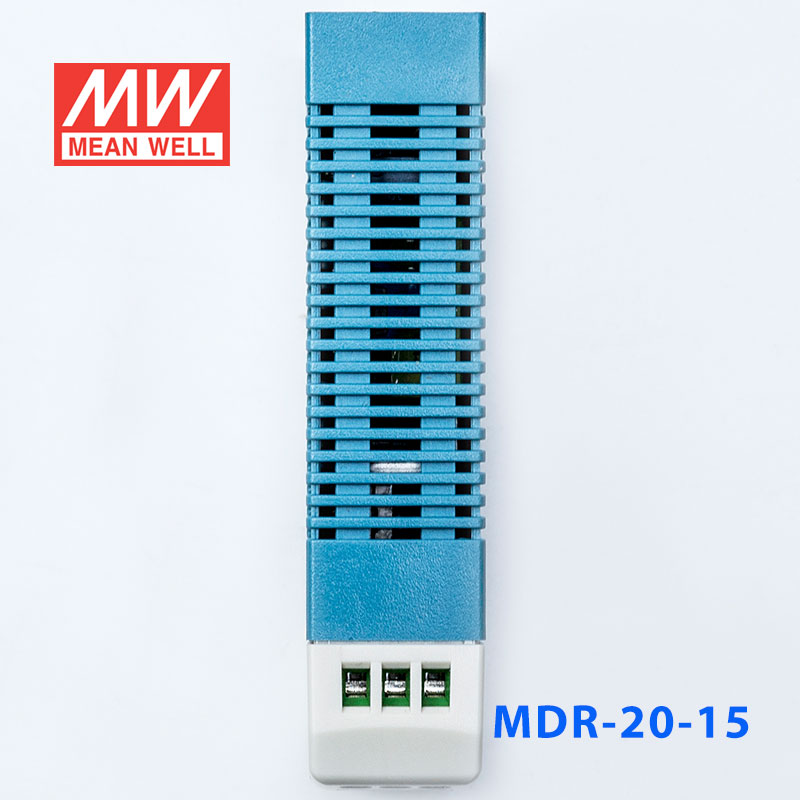

MDR-20-15 产品图 1
明纬 MEAN WELL · MDR系列 系列
明纬官方正品MDR系列 系列3 年保修

MDR-20-15 · 15V 单输出低空载损耗DIN导轨型 电源

Mean Well · Enclosed Switching Power Supply · 20W 15

输出电压
15 V DC
额定功率
20 W
输出电流
1.34 A
¥62.40市场价 ¥96.20含 13% 增值税
选择型号 — MDR-20系列MDR-20-15
MDR-20-515W · 5V · 3A库存:大量库存MDR-20-1220W · 12V · 1.67A库存:大量库存
MDR-20-1520W · 15V · 1.34A库存:有库存
MDR-20-2424W · 24V · 1A库存:大量库存

现货

现货 · 上海仓 33 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 MDR-20-15,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商BSMICBCEEACRCM可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

MDR-20-15 为该系列 15V 输出型号:额定电流 1.34A,额定功率 20W,典型效率 81%。

产品特点

  • 国际通用全范围交流输入
  • 保护种类:短路/过负载/过电压
  • 自然风冷

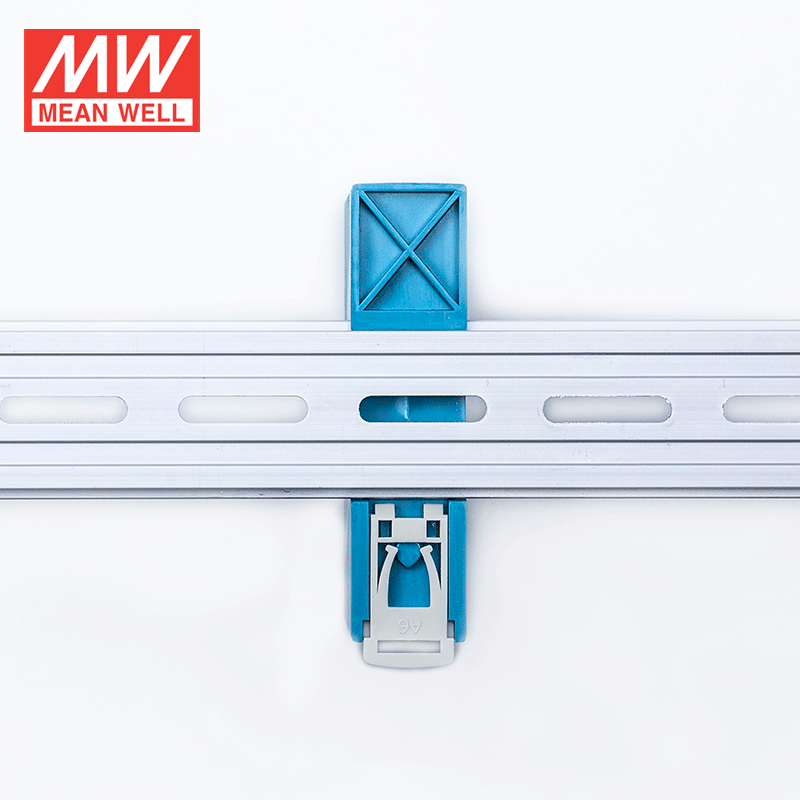

  • 安装导轨:TS-35/7.5或TS-35/15
  • 内置主动式DC OK信号
  • LED电源指示灯
  • 空载功率损耗:< 0.75W
  • 100%满载老化测试
  • 3年质保

规格参数

MDR-20-15·参数摘自官方规格书(2024-10-30 版)下载规格书 PDF

输出

直流电压
15V
额定电流
1.34A
电流范围
0 ~ 1.34A
额定功率
20W
纹波与噪声(最大)注2
120mVp-p
电压调整范围
13.5 ~ 16.5V
电压精度注3
±1.0%
线性调整率
±1.0%
负载调整率
±1.0%
启动、上升时间注5
500ms, 30ms/230VAC 1000ms, 30ms/115VAC(满载时)
保持时间(Typ.)
50ms/230VAC 20ms/115VAC(满载时)

输入

电压范围
85 ~ 264VAC或120 ~ 370VDC
频率范围
47 ~ 63Hz
效率(Typ.)
81%
交流电流(Typ.)
0.55A/115VAC 0.35A/230VAC
浪涌电流(Typ.)
冷启动:20A/115VAC 40A/230VAC
漏电流
<1mA / 240VAC

保护

过负载
额定输出功率的105%~160% 保护模式:恒电流限制,负载异常条件移除后可自动恢复
过电压
17.25 ~ 20.25V 保护模式:关闭输出电压,重启后恢复

功能

DC OK信号值 (最大)
11.5 ~ 16.5V / 40mA

环境

工作温度
-20~+70℃(请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0~50℃)
耐振动
零件:10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6

安规和电磁兼容 (备注4)

安全规范
UL508,TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS15598-1, AS/NZS 62368.1, IS13252(Part1)/IEC60950-1认证通过
耐压
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射
符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS15936 Class B
电磁兼容抗扰度
符合BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035,BS EN/EN61000-6-1,BS EN/EN61204-3, 轻工业标准, EAC TP TC 020

其它

MTBF
2780.8K hrs min. Telcordia SR-332 (Bellcore) ; 236.9K hrs min. MIL-HDBK-217F (25℃)
尺寸
22.5*90*100mm (W*H*D)
包装
0.17Kg; 72pcs/13.2Kg/1.04CUFT
测试条件与备注6
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1μF和47μF的电容,在20MHz带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引,请参阅“EMI测试声明书”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
  5. 启动时间是在冷启动时测量的,频繁开关机可能会导致启动时间变长。
  6. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

MDR-20-15 机构尺寸
机构尺寸左右滑动 · 点击查看大图
MDR-20-15 方框图
方框图左右滑动 · 点击查看大图
MDR-20-15 DC OK信号应用
DC OK信号应用左右滑动 · 点击查看大图
MDR-20-15 负载减额曲线
负载减额曲线左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • 工业自动化控制 — 适用于PLC、传感器、执行器等工业控制设备供电。
  • 楼宇自动化系统 — 为智能楼宇的照明、安防、暖通系统提供稳定电源。
  • 仪器仪表设备 — 广泛应用于各类工业检测、测量和分析仪器。
  • LED显示与照明 — 为小型LED显示屏或工业照明系统提供驱动电源。
  • 机械设备配套 — 作为各类小型机械设备的辅助电源单元。

资料下载

规格书1

MDR-20-15 规格书PDF下载

3D 图档1

MDR-20-15 3D 图档ZIP下载

认证证书10

BIS认证证书MDR-10,20-BIS-cer.pdfPDF下载
UL认证证书E215312-UL-CER.PDFPDF下载
BSMI认证证书MDR-20-BSMI-cer.pdfPDF下载
EAC认证证书EAC-cer.pdfPDF下载
TÜV认证证书MDR-20,10-TUV-CER.PDFPDF下载
CB认证证书MDR-20,10-CB-CER.PDFPDF下载
CB认证证书MDR-20,10-CB(TUV)-cer.pdfPDF下载
EMC认证证书MDR-20-EMC-CER.PDFPDF下载
CE认证证书MDR-20-CE-DEC.PDFPDF下载
UK认证证书MDR-20-UK-dec.pdfPDF下载
