HLG-240H-42 · 强耐环境恒压+恒流PFC高效铝壳IP67防水LED电源

引线接线

输出电压: 42 V DC
额定功率: 240 W
输出电流: 5.72 A

¥344.00市场价 ¥447.20含 13% 增值税

选择型号 — HLG-240H系列HLG-240H-42

HLG-240H-12192W · 12V · 16A HLG-240H-15A225W · 15V · 15A HLG-240H-20B240W · 20V · 12A HLG-240H-20C192W HLG-240H-20D192W HLG-240H-24240W · 24V · 10A HLG-240H-24A240W · 24V · 10A HLG-240H-24B240W · 24V · 10A HLG-240H-24C240W · 24V · 10A HLG-240H-24D192W HLG-240H-30240W · 30V · 8A HLG-240H-30A240W · 30V · 8A HLG-240H-30B240W · 30V · 8A HLG-240H-30C192W HLG-240H-30D192W HLG-240H-36240W · 36V · 6.7A HLG-240H-36A240W · 36V · 6.7A HLG-240H-36B240W · 36V · 6.7A HLG-240H-36C192W HLG-240H-36D192W

HLG-240H-42240W · 42V · 5.72A

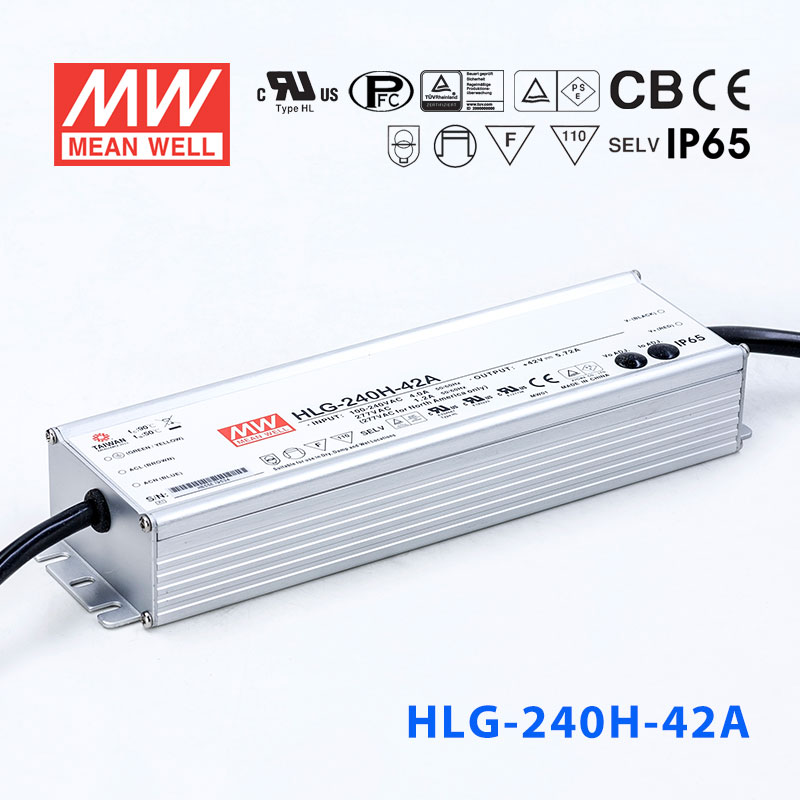

HLG-240H-42A240W · 42V · 5.72A HLG-240H-42B240W · 42V · 5.72A HLG-240H-42C192W HLG-240H-42D192W HLG-240H-48240W · 48V · 5A HLG-240H-48A240W · 48V · 5A HLG-240H-48B240W · 48V · 5A HLG-240H-48C192W HLG-240H-48D192W HLG-240H-54240W · 54V · 4.45A HLG-240H-54A240W · 54V · 4.45A HLG-240H-54B240W · 54V · 4.45A HLG-240H-54C192W HLG-240H-54D192W

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 HLG-240H-42，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CCC CE EAC PSE可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

HLG-240H-42 为该系列 42V 输出型号：额定电流 5.72A，额定功率 240.24W，典型效率 92.5%。

HLG-240H系列是一款240W LED交流变直流电源供应器，以恒流输出和恒压输出设计为主要特色。此系列机型可工作在输入电压90~305VAC，并提供输出额定电压介于12V~54V间的多种机型。因具有最高可达93.5%之高转换效率，采用无风扇设计，可于自然风冷散热下工作于-40℃~+90℃之机壳温度范围。金属外壳以及IP67/IP65高防护等级之设计，使得HLG-240H对于户内或户外的应用均适用。HLG-240H搭配了多种功能选项(如数种调光方式)，为灯具系统提供最佳的设计弹性。

产品特点

恒流模式+恒压模式输出
金属外壳，Class Ⅰ 设计
IP67 / IP65防护等级，户内户外安装均可
功能可选：输出内部电位器调整三合一调光
寿命>62000小时
7年质保

规格参数

HLG-240H-42参数摘自官方规格书（2026-02-04 版）下载规格书 PDF

输出

直流电压: 42V
恒电流范围^注4: 21 ~ 42V
额定电流: 5.72A
额定功率: 240.24W
纹波与噪声(最大)^注2: 250mVp-p
电压调整范围: 仅A/AB/C型可调(通过内部电位器) 39 ~ 45V
电流调整范围: 仅A/AB/C型可调(通过内部电位器) 2.86 ~ 5.72A
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动,上升时间^注6: 1000ms,80ms/115VAC 500ms,80ms/230VAC
保持时间(Typ.): 15ms / 115VAC, 230VAC

输入

电压范围^注5: 90 ~ 305VAC 127 ~ 431VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF≧0.98/115VAC, PF≧0.95/230VAC@满载时 (请参考 "功率因素特性曲线")
总谐波失真: THD< 20% (@负载≧50% / 115VAC,230VAC; @负载≧75% / 277VAC) (请参考 "总谐波失真特性曲线")
效率(Typ.): 92.5%
交流电流(Typ.): 4A / 115VAC 2A / 230VAC 1.2A / 277VAC
浪涌电流(Typ.): 冷启动75A(在50% Ipeak下测试twidth=570μs) @ 230VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置2台 (B型断路器) / 4台 (C型断路器)
漏电流: <0.75mA / 277VAC

保护

过电流: 95 ~ 108% 恒流限制，负载异常条件移除后可自动恢复
短路: 打嗝模式，负载异常条件移除后可自动恢复
过电压: 48 ~ 54V 关断输出电压，重启恢复
过温度: 关断输出电压，温度下降后可自动恢复

环境

工作温度: Tcase=-40 ~ +90℃(请参考"输出负载VS温度"部分)
最大外壳温度: Tcase=+90℃
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz,5G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL1012, CAN/CSA-C22.2 No. 107.1-01, UL8750(type”HL”), CSA C22.2 No. 250.0-08; BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 independent(除 HLG-240H C 型外); IEC/UL/BS EN/EN 62368-1(except for AB,D type), UL8750;GB/T19510.1,GB/T19510.213(除 C 型外); IP65或IP67;J61347-1,J61347-2-13(除C, D型外), BIS IS15885(仅48V),EAC TP TC 004,KC61347-1,KC61347-2-13(除AB,C,D型外) 认证通过
耐压: I/P-O/P:3.75KVAC I/P-FG:2.0KVAC O/P-FG:1.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55015, BS EN/EN55032 (CISPR32) Class B,BS EN/EN61000-3-2 Class C (@负载≧50%); BS EN/EN61000-3-3,GB/T 17743,GB17625.1,EAC TP TC 020;KC KN15,KN61547(除AB,C,D型外)
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, BS EN/EN55024,轻工业标准(浪涌抗扰度: 线对地4KV,线对线:2KV),EAC TP TC 020;KC KN15,KN61547(除AB,C,D型外)

其它

MTBF: 2015.1K hrs min. Telcordia SR-332 (Bellcore) ; 176.4K hrs min. MIL-HDBK-217F (25℃)

测试条件与备注14

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
请参照“LED模块驱动方式 ”。
低输入电压情况下需减额输出，详情请参照“静态曲线 ”部分。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
当本系列机型的外壳最高温度点Tc低于75℃，使用工作寿命大于62000小时。
请参考明纬网站http://www.meanwell.com上的保固声明。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf
A/AB type若需符合Type HL应用则需考虑内置使用。
来自美洲地区的产品可能只有UL，CE 和 UKCA标志。有关更多信息，请联系您的明纬销售商。

技术图纸

HLG-240H-42 LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

HLG-240H-42 输出负载vs温度(备注10) — 输出负载vs温度(备注10)左右滑动 · 点击查看大图

HLG-240H-42 静态特性曲线 — 静态特性曲线左右滑动 · 点击查看大图

HLG-240H-42 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

典型应用

LED街道照明
LED高架照明
停车场照明
LED捕鱼灯
LED温室照明
适用于装在Class I, Division 2类危险地点之照明灯具
