明纬 MEAN WELL · HDP SERIES 系列

明纬官方正品HDP SERIES 系列3 年保修

HDP-240 · 加防潮层双路输出PFC高效率LED移动彩屏用电源

Mean Well · Enclosed Switching Power Supply · 227.7W 3.8

输出电压: 3.8 V DC
额定功率: 227.7 W
输出电流: 41.5 A

¥435.00市场价 ¥565.50含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 HDP-240，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCCCUL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

HDP-240 为该系列 V1: +3.8V V2: +2.8V 输出型号：额定电流 V1: 41.5A V2: 25A，额定功率 227.7W (typ.) 241W (最大)，典型效率 84%。

产品特点

国际通用全范围交流输入
具有主动式PFC功能，PF≧0.94
效率可高达84%
保护种类：短路/过负载/过电压/过温度
内置直流风扇强制风冷
1U外型，高度仅36mm
加喷防潮剂
具有风扇开关控制
ZVS技术以降低功率消耗
LED电源指示灯
3年质保

规格参数

HDP-240参数摘自官方规格书（2021-12-10 版）下载规格书 PDF

输出

输出组别: V1 V2
直流电压: V1: +3.8V V2: +2.8V
额定电流: V1: 41.5A V2: 25A
电流范围(最大): V1: 0 ~ 50A V2: 0 ~ 27.5A
额定功率: 227.7W (typ.) 241W (最大)
最大输出功率: 连续241W. V1总输出功率不应超过200W(最大50A); V2总输出功率不应超过82.5W(最大27.5A) ( V1 & V2 电压组合总功率不能超过241W)
纹波与噪声(最大)^注2: V1: 100mVp-p V2: 100mVp-p
电压调整范围^注6: V1: 3.6 ~ 4V V2: 2.5 ~ 3V
电压精度^注3: V1: ±2.0% V2: ±2.0%
线性调整率: V1: ±0.5% V2: ±0.5%
负载调整率: V1: ±2.0% V2: ±2.0%
启动、上升时间: 1000ms, 50ms/230VAC 2500ms, 50ms/115VAC(满载时)
保持时间(Typ.): 16ms/230VAC 16ms/115VAC(满载时)

输入

电压范围^注5: 90 ~ 264VAC 127 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF≧0.94/230VAC PF≧0.98/115VAC(满载时)
效率(Typ.): 84%
交流电流(Typ.): 3.3A/115VAC 1.3A/230VAC
浪涌电流(Typ.): 30A/115VAC 45A/230VAC
漏电流: <0.7mA / 240VAC

保护

过负载: V1+V2: 最大输出功率的105 ~ 150%;或V2: 额定电流的125 ~ 170% 保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压: V1: 4.37 ~ 5.13V V2: 3.22 ~ 3.78V 保护模式:关断输出，重启恢复
过温度: 关断输出，重启恢复

功能

风扇控制(Typ.): RTH4≧50℃风扇开启; RTH4≦45℃风扇关断

环境

工作温度: -30 ~ +70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z各60分钟

安规和电磁兼容(备注4)

安全规范: UL62368-1, TUV EN62368-1, EAC TP TC 004认证通过;设计参照GB4943.1
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH
电磁兼容发射: 符合EN55032 (CISPR32), class B, EN61000-3-2,-3,EAC TP TC 020;设计参照GB17625.1, GB/T9254
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11,EN55024 ,EN61000-6-2,A级重工业标准,EAC TP TC 020

其它

MTBF: ≥111.3K hrs. MIL-HDBK-217F (25℃)
尺寸: 215*115*36mm (L*W*H)
包装: 1Kg; 15pcs/16Kg/0.7CUFT

测试条件与备注6

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 (在明纬网站http://www.meanwell.com)

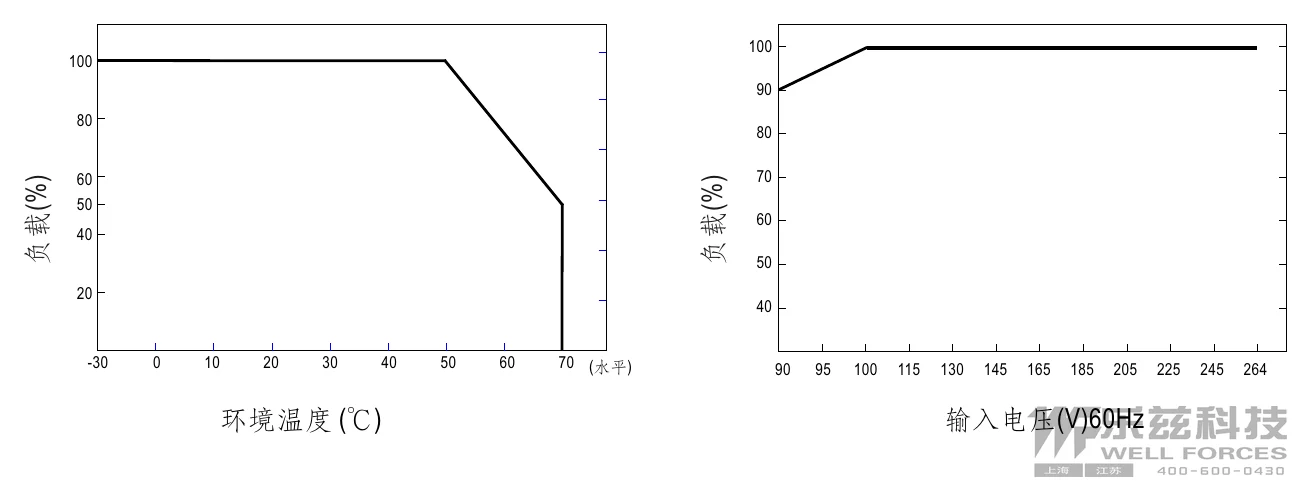

低输入电压情况下需减额输出，具体请参照减额曲线图。
V1和V2间输出电压应高于1.0V(V1 -V2≧1.0V)。

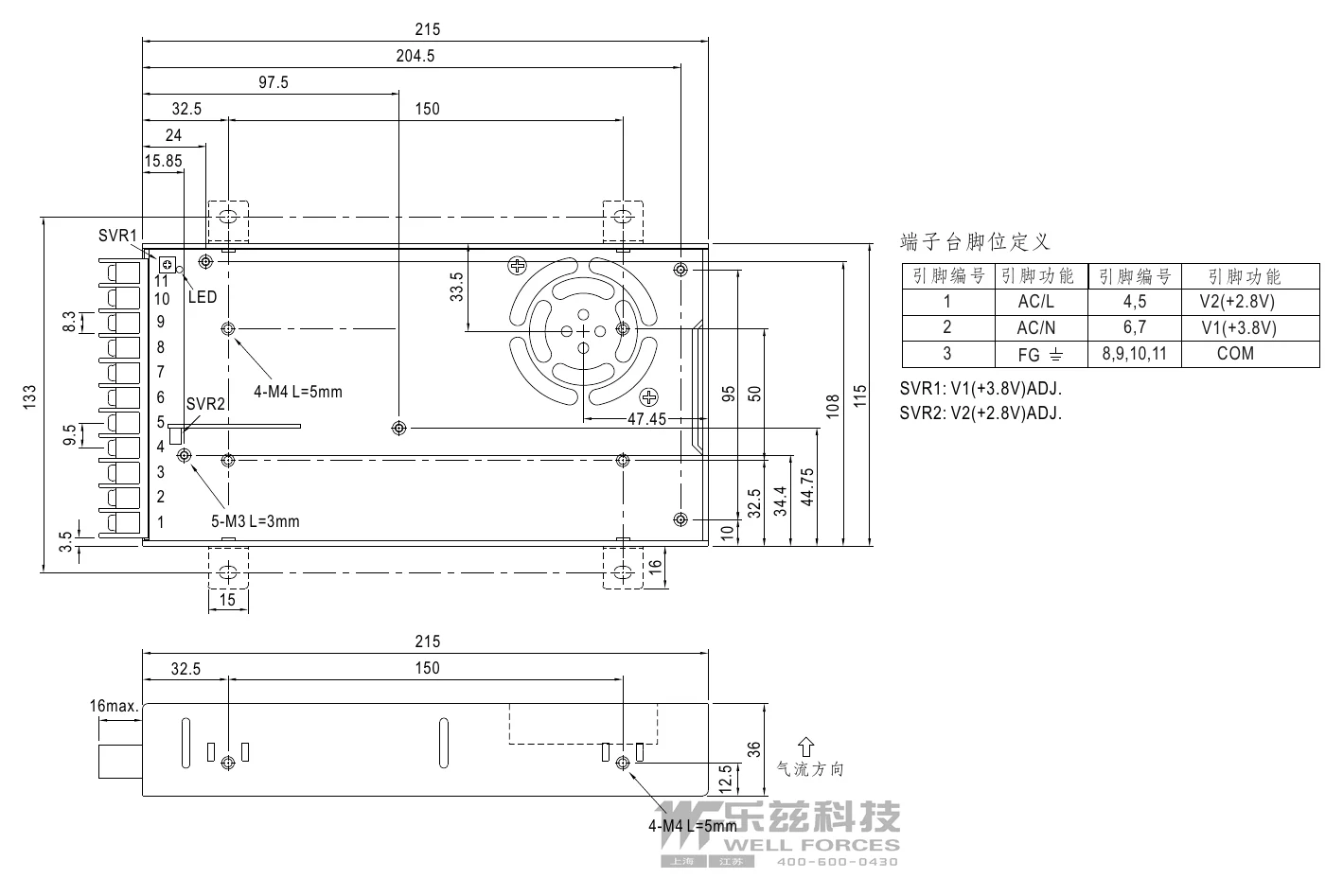

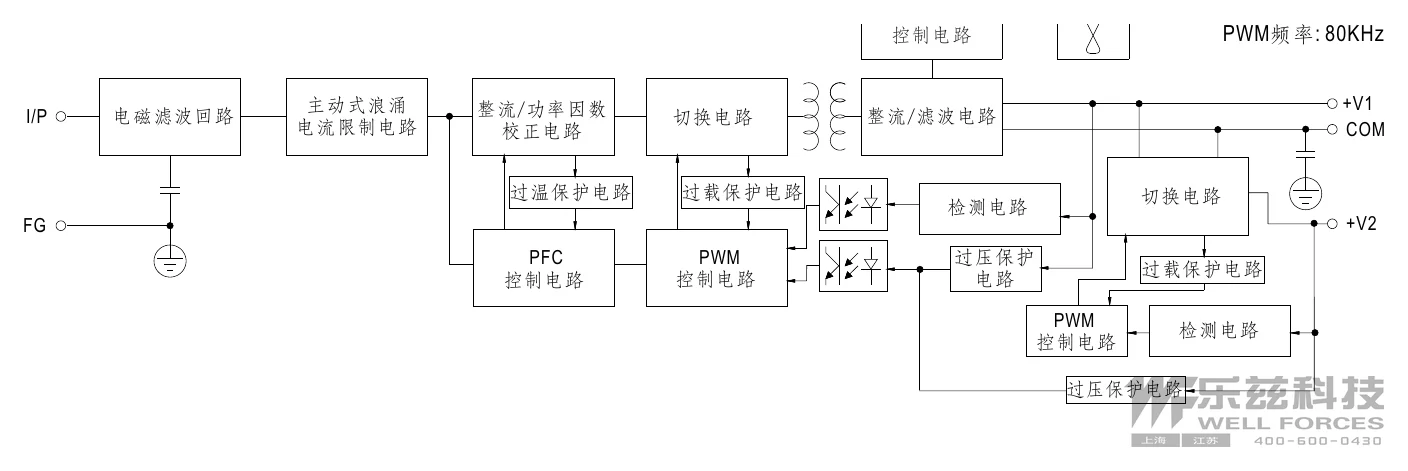

技术图纸

典型应用

■ 典型应用

LED显示屏 — 适用于室内外LED移动彩屏、广告牌、舞台背景屏等。
工业自动化 — 为工业控制系统、自动化设备提供稳定电源。
测试与测量设备 — 适用于各类需要稳定直流电源的测试仪器和测量设备。
通信设备 — 为通信基站、网络设备等提供可靠的电力支持。

资料下载

规格书1

HDP-240 规格书PDF下载
