明纬 MEAN WELL · UHP系列系列

明纬官方正品UHP系列系列3 年保修

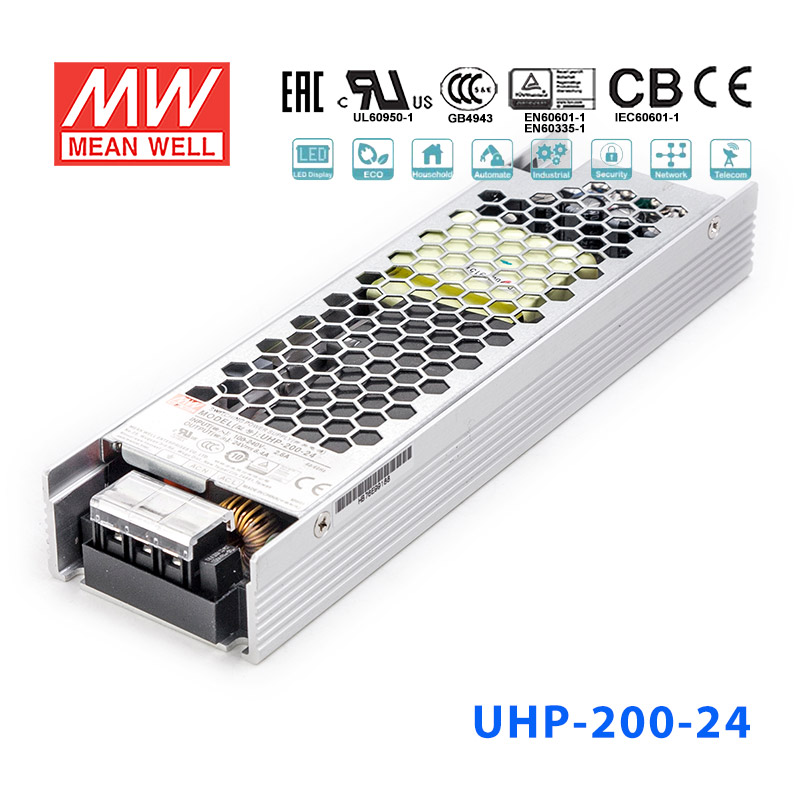

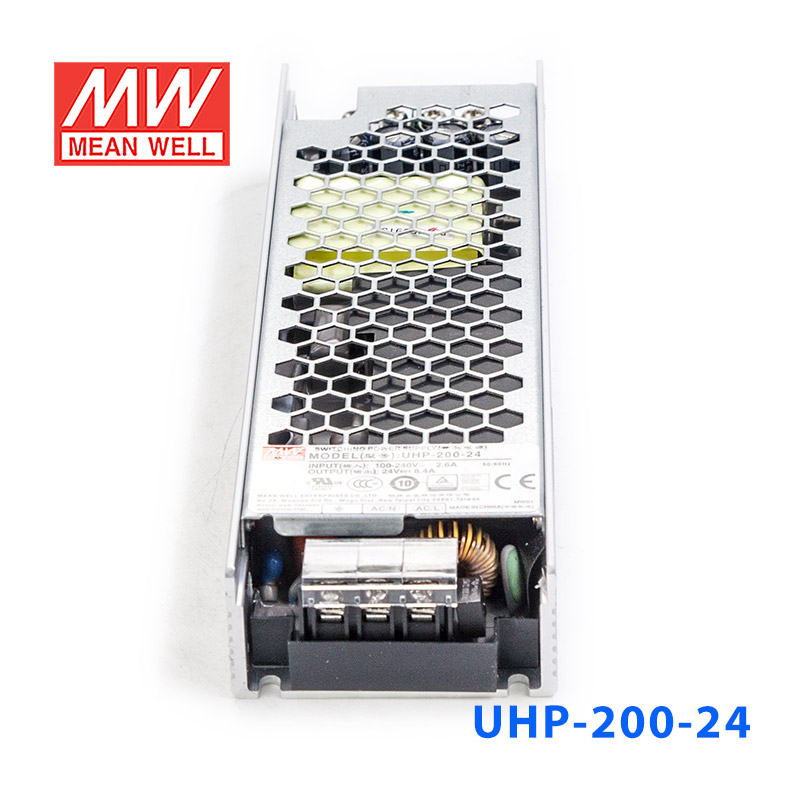

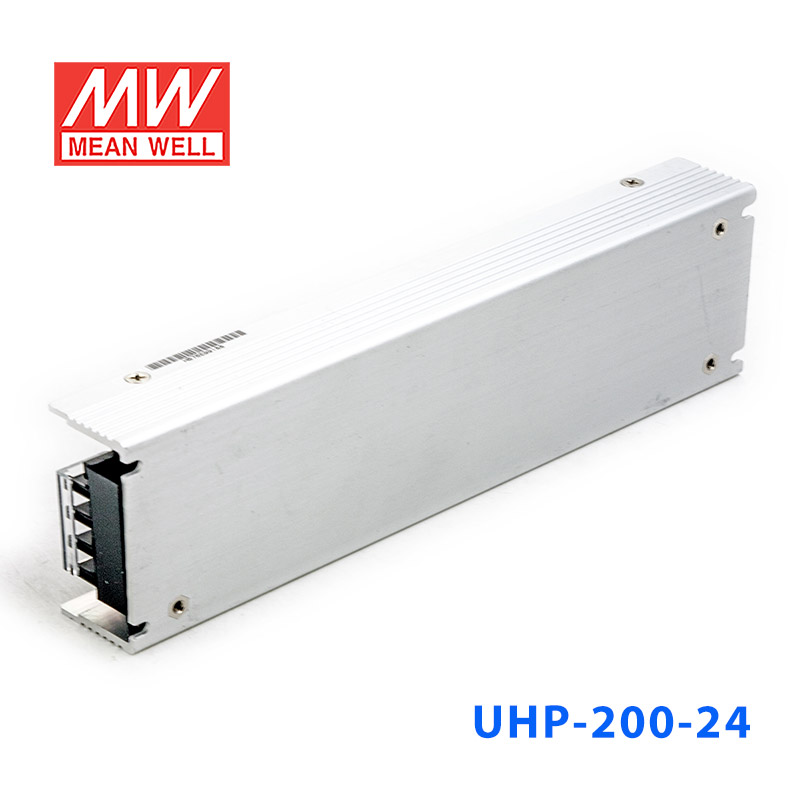

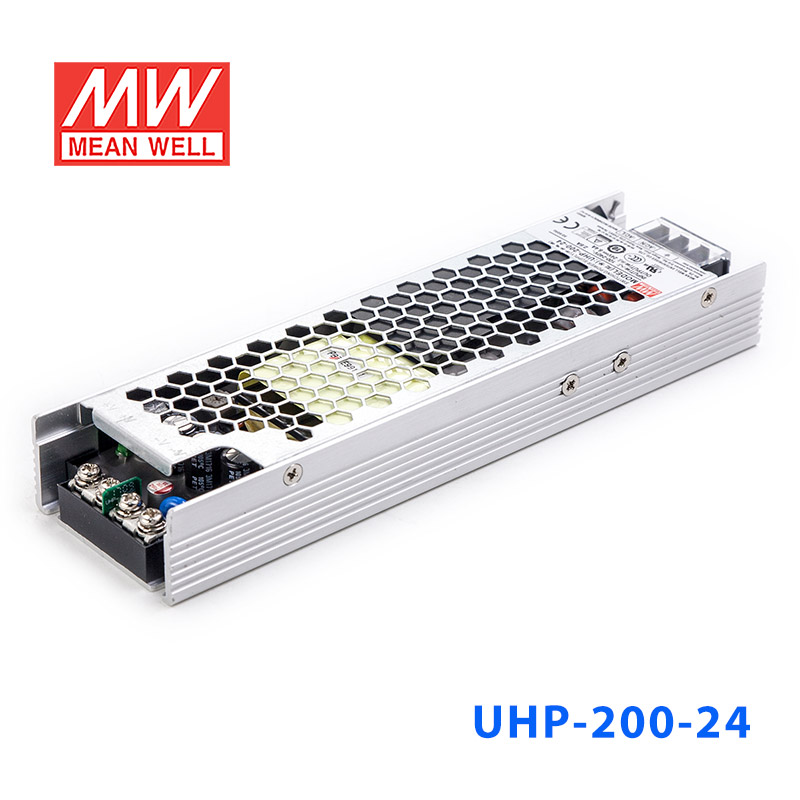

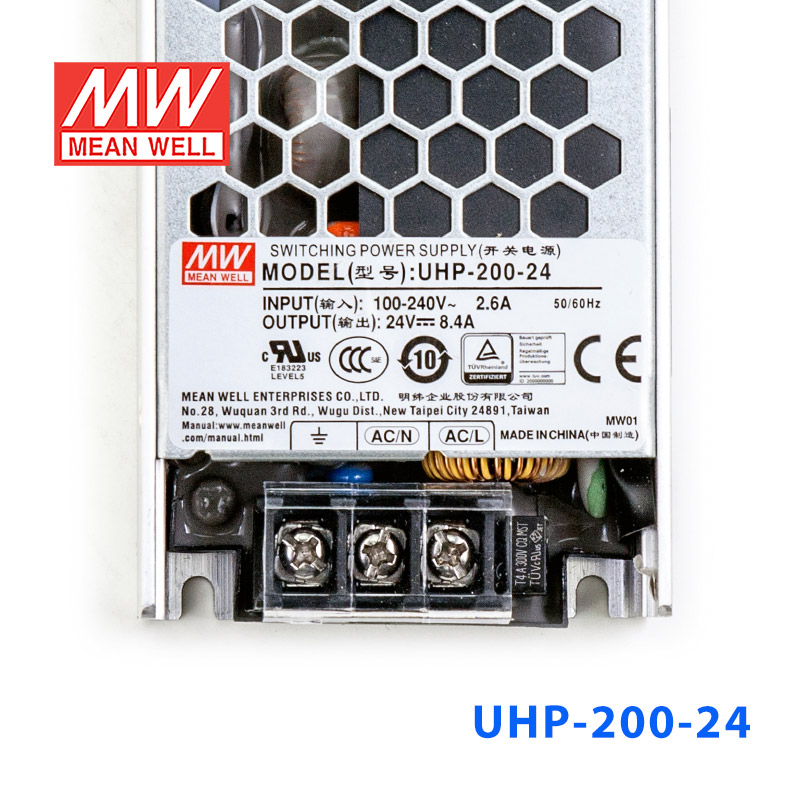

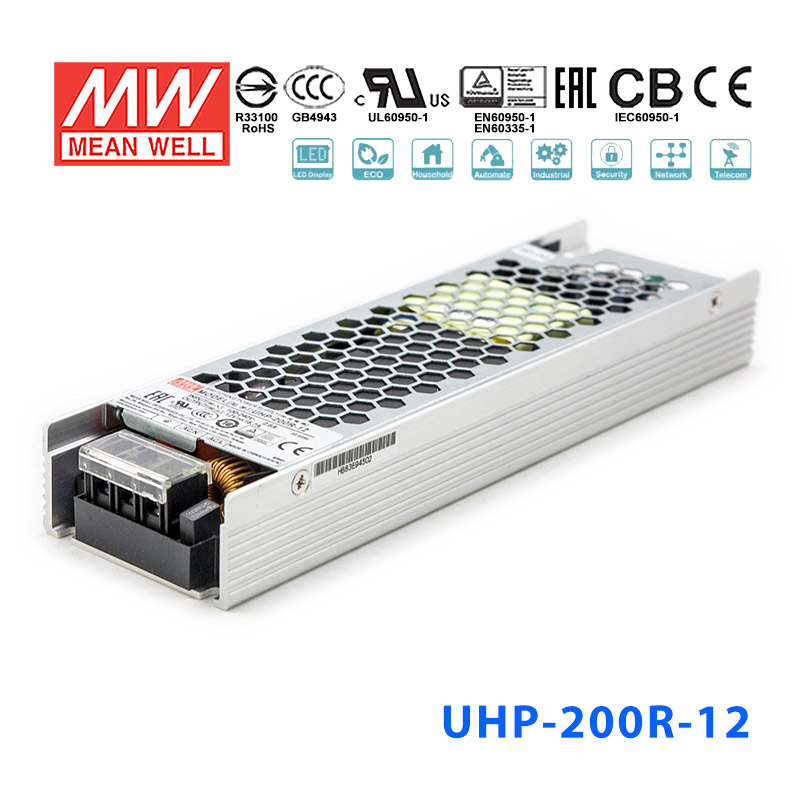

UHP-200-24 · PFC高性能超薄电源

Mean Well · Enclosed Switching Power Supply · 201.6W 24

输出电压: 24 V DC
额定功率: 201.6 W
输出电流: 8.4 A

¥272.00含 13% 增值税

选择型号 — UHP-200系列UHP-200-24

UHP-200-3.3132W · 3.3V · 40A UHP-200-4.2168W · 4.2V · 40A UHP-200-5200W · 5V · 40A UHP-200-12200.4W · 12V · 16.7A UHP-200-15201W · 15V · 13.4A

UHP-200-24201.6W · 24V · 8.4A

UHP-200-36201.6W · 36V · 5.6A UHP-200-48201.6W · 48V · 4.2A UHP-200R-3.3132W · 3.3V · 40A UHP-200R-4.2168W · 4.2V · 40A UHP-200R-5200W · 5V · 40A UHP-200R-12200.4W · 12V · 16.7A UHP-200R-15201W · 15V · 13.4A UHP-200R-24201.6W · 24V · 8.4A UHP-200R-36201.6W · 36V · 5.6A UHP-200R-48201.6W · 48V · 4.2A

现货即将售罄无货

现货 · 上海仓 1469 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 UHP-200-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商BSMICBCCCCEEAC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

UHP-200-24 为该系列 24V 输出型号：额定电流 8.4A，额定功率 201.6W，典型效率 94%。

UHP-200系列是一款200W单组输出超薄型电源供应器，高度仅26mm。采用90~264VAC全范围输入，可提供3.3V,4.2V, 5V, 12V, 15V, 24V, 36V,48V和55V多种输出电压。除效率高达94%外，整系列在-30℃~70℃的自然风冷下无风扇运行。UHP-200具有完整的保护功能和5G抗振功能；符合国际安全法规规定，如TUV BS EN/EN62368-1,BS EN/EN60335-1,UL62368-1和GB 4943.1。UHP-200系列提供各种工业应用的高性能电源解决方案。

产品特点

细长型，高度26mm
无风扇设计，200W自然风冷
可承受300VAC浪涌输入5秒
具有主动式PFC功能
-30~+70℃工作温度
保护种类：短路/过负载/过电压/过温度
DC OK有效信号和冗余功能(可选)
工作高度可达5000米(备注5)
LED电源指示
3年质保

规格参数

UHP-200-24参数摘自官方规格书（2025-08-01 版）下载规格书 PDF

输出

直流电压: 24V
额定电流: 8.4A
额定功率: 201.6W
纹波与噪声(最大)^注2: 240mVp-p
电压调整范围: 22.8~25.2V
电压精度^注3: ±1.0%
线性调整率: ±0.3%
负载调整率: ±0.5%
启动、上升时间: 2000ms, 80ms/230VAC 3000ms, 80ms/115VAC(满载时); 55V机型启动时间为：550ms/230
保持时间(Typ.): 10ms/230VAC 10ms/115VAC

输入

电压范围^注4: 90 ~ 264VAC 127 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因素(Typ.): PF≥0.94/230VAC PF≥0.98/115VAC(满载时)
效率(Typ.): 94%
交流电流(Typ.): 2.2A/115VAC 1.1A/230VAC
浪涌电流(Typ.)^注8: 冷启动：40A/115VAC 80A/230VAC
漏电流: <0.75mA / 240VAC

保护

过负载: 额定输出功率的110%~ 140% 保护模式:打嗝模式, 异常条件移除后可自动恢复
过电压: 26.4 ~ 31.2V 保护模式:关断输出电压, 重启恢复
过温度: 保护模式:关断输出电压, 温度下降后可自动恢复

功能

DC OK信号(可选): 触点负载(最大):15Vdc/10mA电阻负载
冗余(可选): 并联保护：对于并联应用，当一个PSU无法工作时，另一个PSU将自动启用。这可以防止系统崩溃，并提供系统的可靠性

环境

工作温度: -30 ~ +70℃(请参考“减额曲线”)
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH,无冷凝
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容 (备注6)

安全规范: UL62368-1,TUV BS EN/EN62368-1,BS EN/EN60335-1(55V机型除外), GB 4943.1, EAC TP TC 004, KC62368-1(仅UHP-200-24), BIS IS13252(Part1): 2010/IEC 60950-1: 2005(备注10), BS EN/EN61558-1,BS EN/EN61558-2-16,BSMI CNS15598-1认证通过
耐压: I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC
绝缘阻抗: I/P-O/P, I/P-FG,O/P-FG:100M Ohms/500VDC/25℃/ 70%RH
电磁兼容发射: 符合BS EN/EN55032,GB17625.1,GB/T 9254.1,Class B, BS EN/EN55014,BS EN/EN61000-3-2,-3,EAC TP TC 020, BSMI CNS15936
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11;BS EN/EN61000-6-2 (BS EN/EN50082-2),BS EN/EN55035, 重工业等级,EAC TP TC 020

其它

MTBF: 2472.1 K hrs min. Telcordia SR-332 (Bellcore) ; 257.0K hrs min. MIL-HDBK-217F (25℃)
尺寸: 194*55*26mm (L*W*H)

测试条件与备注10

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
当操作海拔高于2000米(6500ft)时，操作环温需调降5℃/1000米。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
根据实际测量,R型效率略低于Blank型
浪涌电流参数的精度为10%
RCM采自愿性标示, 符合AS/NZS4417.1中所规范的IEC或AS/NZS标准。
某些产品型号或工厂没有BIS徽标。有关更多信息, 请联系您的MEAN WELL销售人员。

技术图纸

UHP-200-24 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

典型应用

工业自动化机械
工业控制系统
机械和电气设备
电子仪表、设备和装置
家用电器
LED显示屏应用
PoE电源设备(55V机型)

资料下载

规格书1

UHP-200-24 规格书PDF下载
