明纬 MEAN WELL · HDP SERIES 系列

明纬官方正品HDP SERIES 系列3 年保修

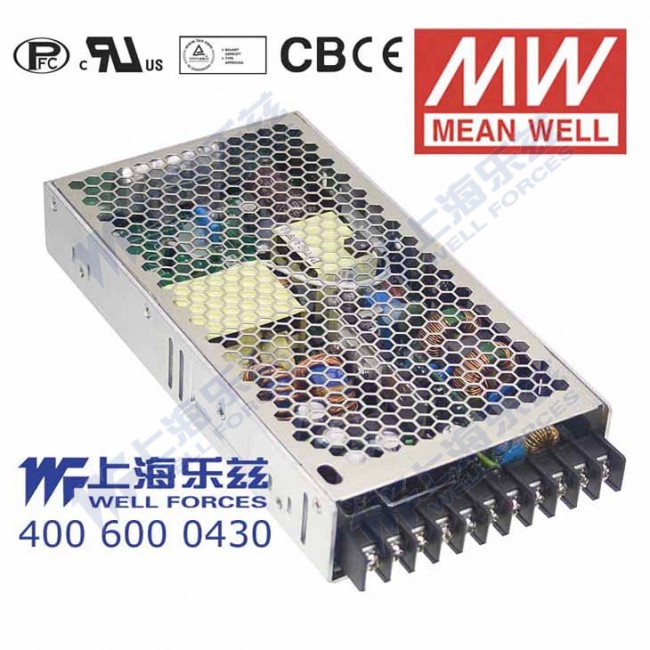

HDP-190 · 加防潮层双路输出PFC高效率LED移动彩屏用电源

Mean Well · Enclosed Switching Power Supply · 181.4W 3.8

输出电压: 3.8 V DC
额定功率: 181.4 W
输出电流: 33 A

¥398.00市场价 ¥517.40含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 HDP-190，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCCCUL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

HDP-190 为该系列 +3.8V +2.8V 输出型号：额定电流 33A 20A，额定功率 181.4W (typ.) 192W (最大)，典型效率 86%。

产品特点

国际通用全范围交流输入
具有主动式PFC功能，PF≧0.94
效率可高达86%
保护种类：短路/过负载/过电压/过温度
自然风冷
1U外型，高度仅36mm
加喷防潮剂
ZVS技术以降低功率消耗
LED电源指示灯
3年质保

规格参数

HDP-190参数摘自官方规格书（2024-01-08 版）下载规格书 PDF

输出

输出组别: V1 V2
直流电压: +3.8V +2.8V
额定电流: 33A 20A
电流范围(最大): 0 ~ 40A 0 ~ 22A
额定功率: 181.4W (typ.) 192W (最大)
最大输出功率: 连续192W. V1总输出功率不应超过160W (最大40A) ; V2总输出功率不应超过66W (最大22A) (V1 & V2 电压组合总功率不能超过192W)
纹波与噪声 (最大)^注2: 100mVp-p 100mVp-p
电压调整范围^注6: 3.6 ~ 4V 2.5 ~ 3V
电压精度^注3: ±2.0% ±2.0%
线性调整率: ±0.5% ±0.5%
负载调整率: ±2.0% ±2.0%
启动、上升时间: 1000ms, 50ms/230VAC 2500ms, 50ms/115VAC(满载时)
保持时间(Typ.): 16ms/230VAC 16ms/115VAC(满载时)

输入

电压范围^注5: 90 ~ 264VAC 127 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF≧0.94/230VAC PF≧0.98/115VAC(满载时)
效率(Typ.): 86%
交流电流(Typ.): 2.7A/115VAC 1.1A/230VAC
浪涌电流(Typ.): 30A/115VAC 45A/230VAC
漏电流: <0.7mA / 240VAC

保护

过负载: V1+V2: 最大输出功率的105 ~ 150%;或V2: 额定电流的125 ~ 170% 保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压: V1: 4.37 ~ 5.13V V2: 3.22 ~ 3.78V 保护模式:关闭输出，重启恢复
过温度: 关闭输出，重启恢复

环境

工作温度: -30 ~ +70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z各60分钟

安规和电磁兼容 (备注4)

安全规范: UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004认证通过;设计参照GB4943.1
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55032 (CISPR32), class B, BS EN/EN61000-3-2,-3, EAC TP TC 020; 设计参照GB17625.1, GB/T9254
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55035 ,BS EN/EN61000-6-2,重工业标准,EAC TP TC 020

其它

MTBF: 1094.7K hrs min. Telcordia SR-332 (Bellcore) 112.2Khrs min. MIL-HDBK-217F (25℃)
尺寸: 215*115*36mm (L*W*H)
包装: 0.95Kg; 15pcs/15.3Kg/0.7CUFT

测试条件与备注6

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )

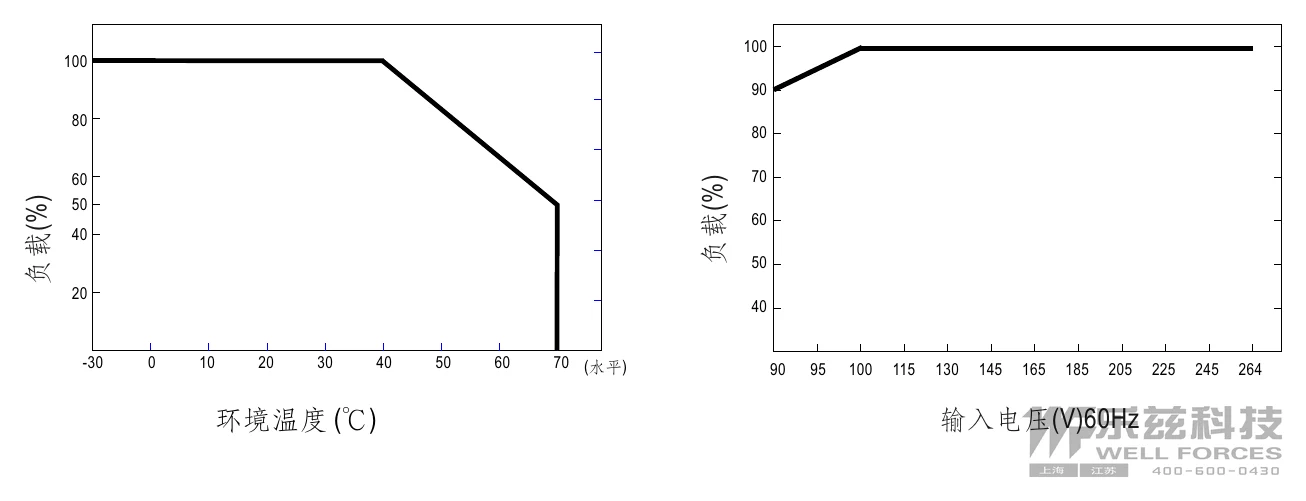

低输入电压情况下需减额输出，具体请参照减额曲线图。
V1和V2间输出电压应高于1.0V(V1 -V2≧1.0V)。

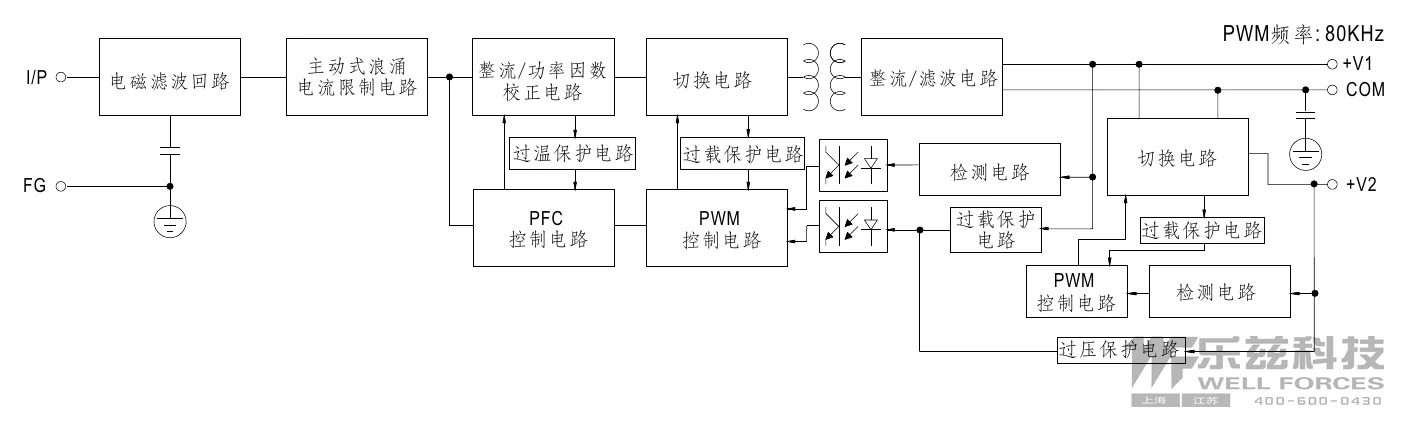

技术图纸

典型应用

■ 典型应用

LED显示屏 — 适用于各类室内外LED移动彩屏、租赁屏、舞台背景屏等。
广告媒体设备 — 为数字广告牌、信息发布系统、交通诱导屏提供稳定电源。
工业自动化 — 可集成于需要高效率、紧凑型电源的工业控制系统。
特殊照明 — 驱动需要双路输出和高功率因数的大功率LED照明系统。

资料下载

规格书1

HDP-190 规格书PDF下载
