明纬 MEAN WELL · GS SERIES 系列

明纬官方正品GS SERIES 系列3 年保修

GS280A24-C4P · 绿色能源电源适配器

三线插口

输出电压: 24 V DC
额定功率: 280.1 W
输出电流: 11.67 A

¥478.00市场价 ¥621.40含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 GS280A24-C4P，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCCC CEEACFCC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

GS280A24-C4P 为该系列 24V 输出型号：额定电流 11.67A，额定功率 280.08W，典型效率 93%。

产品特点

国际通用全范围交流输入

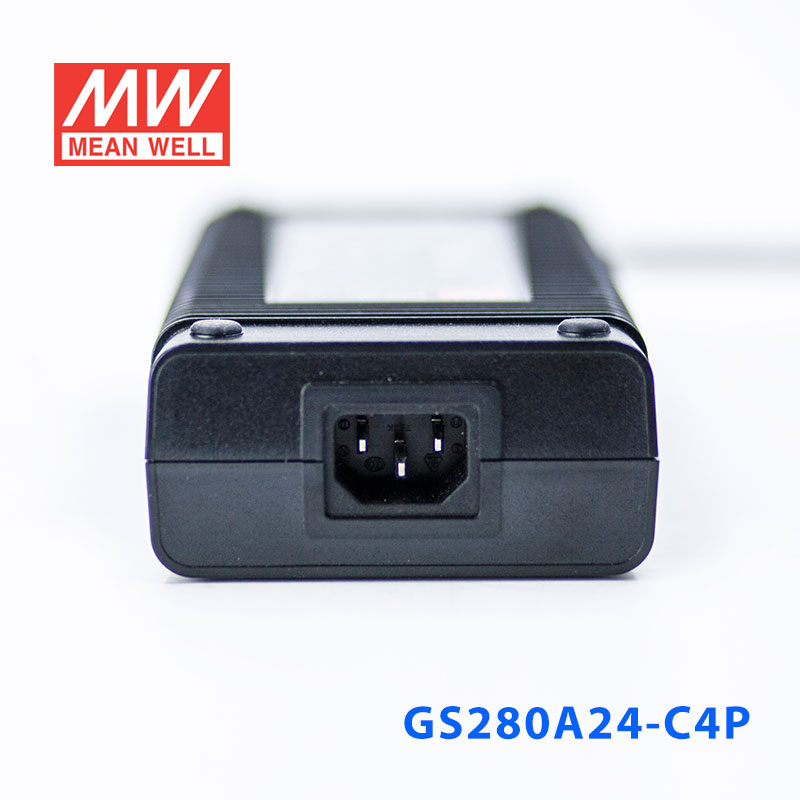

3极交流IEC320-C14输入接口
具有主动式PFC功能，PF>0.95
无风扇设计，自然风冷
保护种类：短路/过负载/过电压/过温度
全防护型塑胶外壳
认证：UL / CUL / PSE / TUV / BSMI / CCC / CB / FCC / CE
Class Ⅰ电源(具有接地pin)

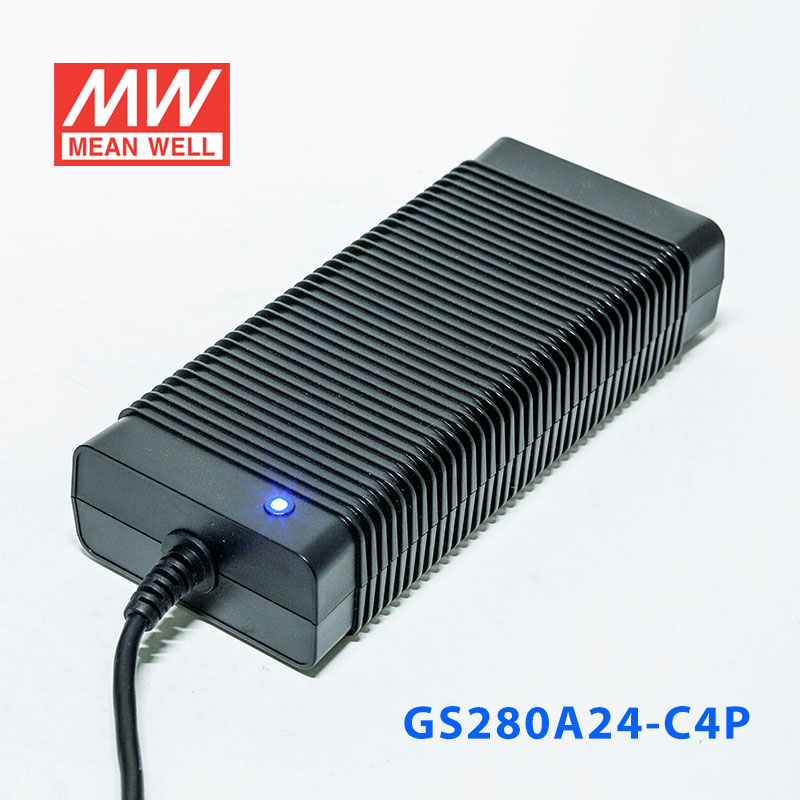

LED指示
空载消耗<0.5W
符合ErP step2 (Ⅴ 等级)
符合NRCan
符合MEPS
符合<2007能源独立和安全法>
2年质保

规格参数

GS280A24-C4P参数摘自官方规格书（2013-04-18 版）下载规格书 PDF

输出

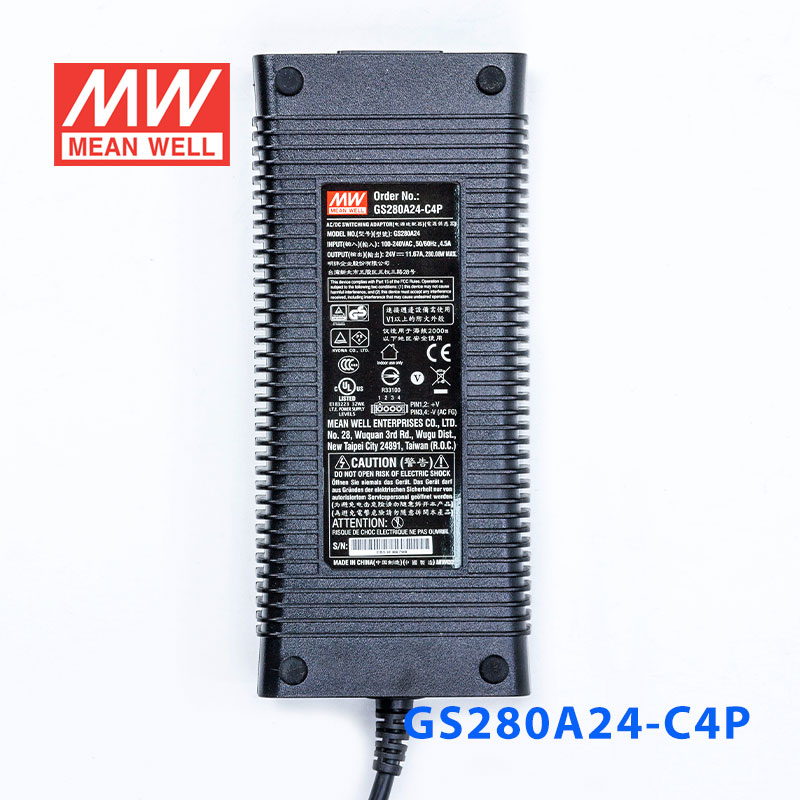

安规型号: GS280A24
直流电压^注2: 24V
额定电流: 11.67A
电流范围: 0 ~ 11.67A
额定功率(最大): 280.08W
纹波与噪声(最大)^注3: 280mVp-p
电压精度^注4: ±3.0%
线性调整率^注5: ±1.0%
负载调整率: ±3.0%
启动、上升时间^注6: 2000ms, 20ms / 230VAC 2000ms, 20ms / 115VAC(满载时)
保持时间(Typ.): 16ms / 230VAC 16ms / 115VAC(满载时)

输入

电压范围^注7: 90 ~ 264VAC或127 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.95 / 230VAC PF>0.98 / 115VAC(满载时)
效率(Typ.): 93%
交流电流(Typ.): 3A / 115VAC 1.5A / 230VAC
浪涌电流(最大): 120A / 230VAC
漏电流(最大): 1.5mA / 240VAC

保护

过负载: 额定输出功率的105%~ 135% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 额定输出电压的105%~ 135% 保护模式:关闭输出电压，重启后恢复
过温度: 100℃±10℃(RTH2) 保护模式:关闭输出电压，重启后恢复

环境

工作温度: -30～+60℃(请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～40℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL60950-1, TUV EN60950-1, BSMI CNS14336, CCC GB4943, J60950-1(除48V外)认证通过
耐压: I/P-O/P:3KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
电磁兼容发射: 符合EN55022 class B, EN61000-3-2,3, FCC PART 15 / CISPR22 class B, CNS13438 class B, GB9254 class B
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11,A级轻工业标准

其它

MTBF: ≥173.6Khrs MIL-HDBK-217F(25℃)
尺寸: 220*95*46mm (L*W*H)
包装: 12.5Kg; 12pcs/16Kg/1.27CUFT

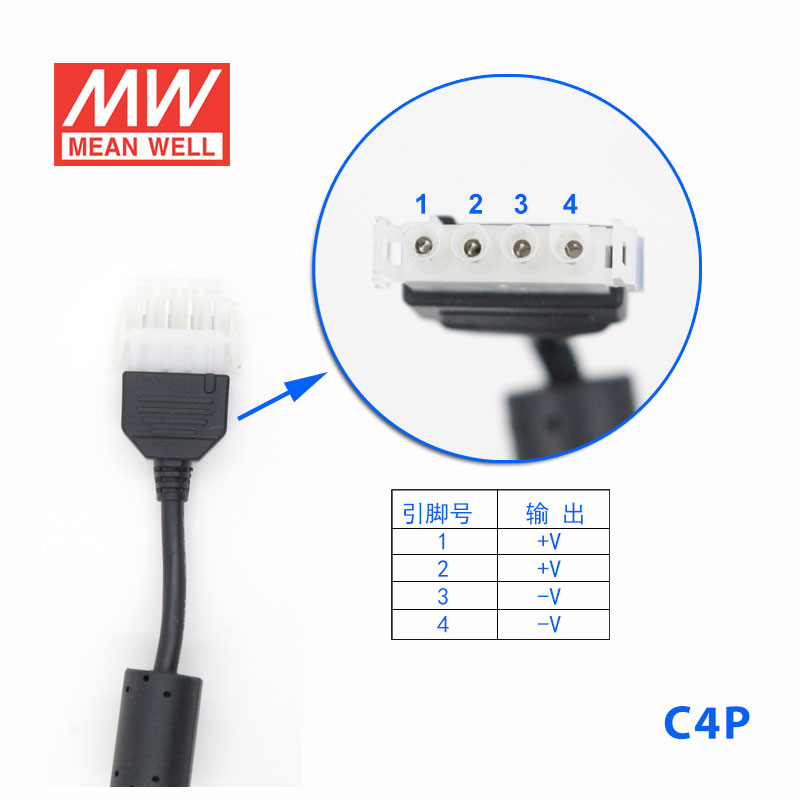

连接器

插头: 详见第2页;其它型号可依客户需求订制
配线: 详见第2页;其它型号可依客户需求订制

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃ 70%RH 环境温度下进行量测。
直流电压测量方法:在50%负载条件下,在插头端子末端量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
启动时间是在冷开机状态下测得,连续开关机可能使启动时间变长。
低输入电压情况下需减额输出，具体请参考减额曲线图。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。

典型应用

■ 典型应用

IT设备 — 服务器、网络交换机、数据存储系统等。
安防监控 — 视频监控系统、门禁系统、报警设备等。
LED照明 — 大功率LED显示屏、专业舞台灯光、工业照明等。
工业自动化 — 自动化控制系统、工业机器人、测试测量设备等。
消费电子 — 打印机、扫描仪、POS机等大功率桌面设备。
