明纬 MEAN WELL · GS SERIES 系列

明纬官方正品GS SERIES 系列3 年保修

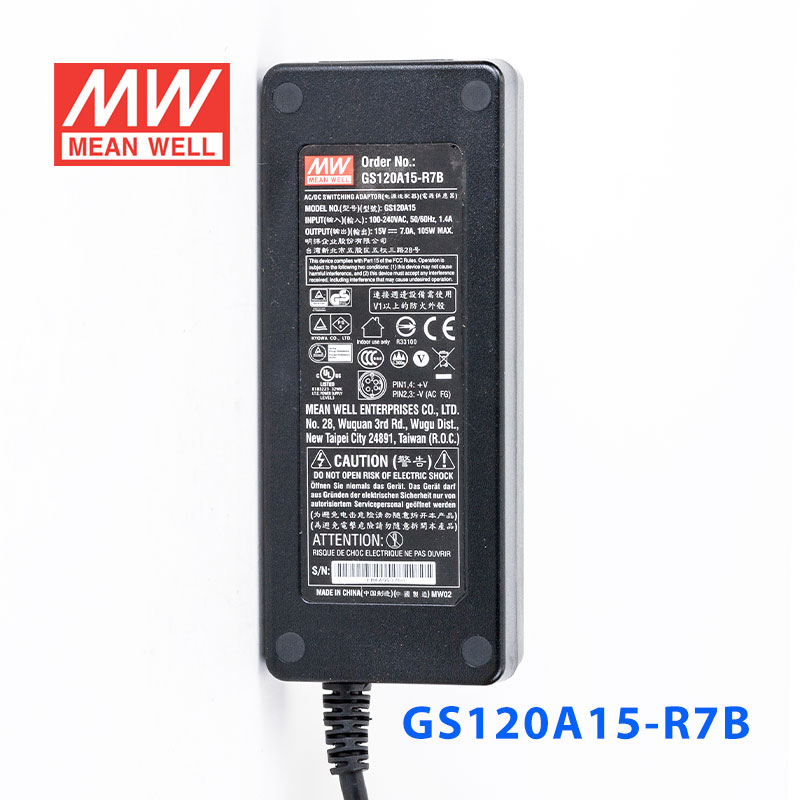

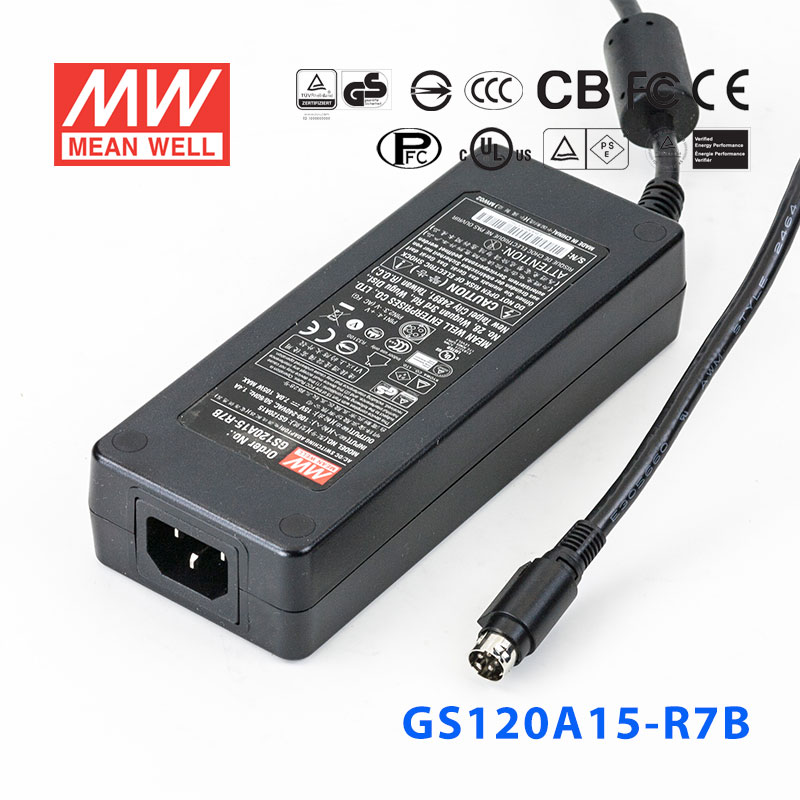

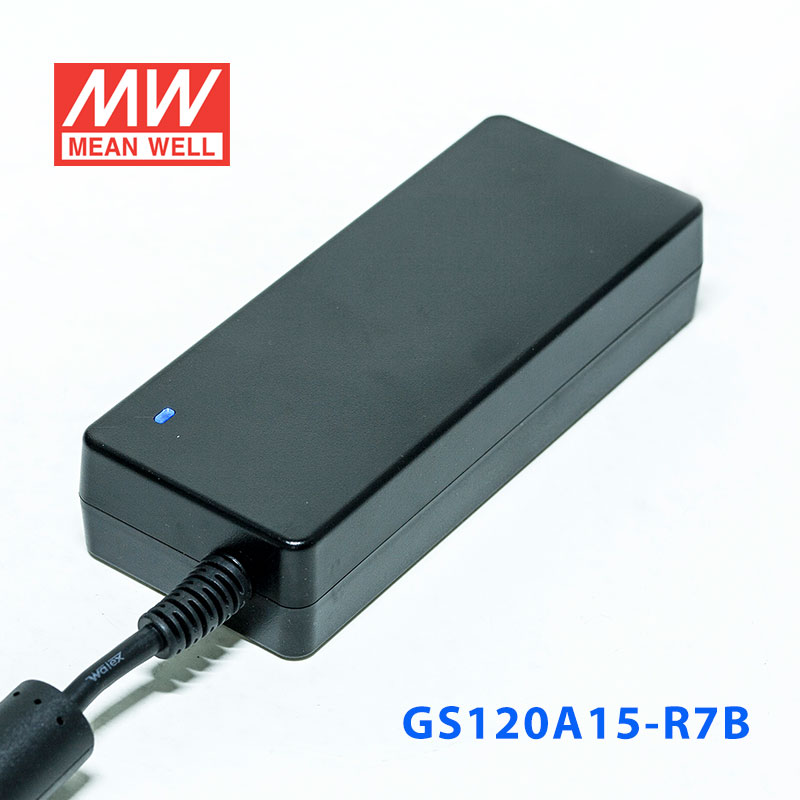

GS120A15-R7B · 绿色能源电源适配器

三线插口

输出电压: 15 V DC
额定功率: 105 W
输出电流: 7 A

¥201.00市场价 ¥261.30含 13% 增值税

现货 · 上海仓 146 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 GS120A15-R7B，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CCC CEEACFCC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

GS120A15-R7B 为该系列 15V 输出型号：额定电流 7A，额定功率 105W，典型效率 89%。

产品特点

国际通用全范围交流输入

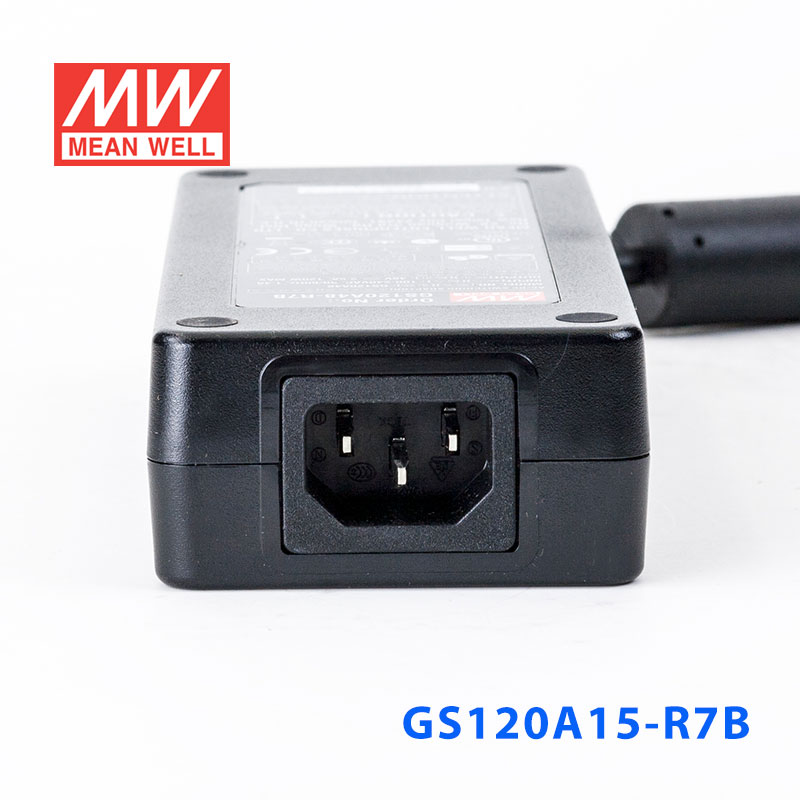

3极交流IEC320-C14输入接口
具有主动式PFC功能，PF>0.97
保护种类：短路/过负载/过电压/过温度
全封闭塑胶外壳
认证：UL / CUL / PSE / TUV / BSMI / CCC / CB / FCC / CE
Class Ⅰ电源(具有接地pin)
LED指示
空载消耗<0.5W
符合ErP step2(等级Ⅴ)
符合NRCan
符合MEPS
符合<2007能源独立和安全法>
2年质保

规格参数

GS120A15-R7B参数摘自官方规格书（2013-05-06 版）下载规格书 PDF

输出

安规型号: GS120A15
直流电压: 15V
额定电流: 7A
电流范围: 0 ~ 7A
额定功率(最大): 105W
纹波与噪声^注2: 120mVp-p
电压精度^注3: ±5.0%
线性调整率^注4: ±1.0%
负载调整率: ±5.0%
启动、上升时间^注6: 2000ms, 30ms / 230VAC 2500ms, 30ms / 115VAC(满载时)
保持时间(Typ.): 20ms / 230VAC 20ms / 115VAC(满载时)

输入

电压范围^注7: 85 ~ 264VAC或120 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.97 / 230VAC PF>0.99 / 115VAC(满载时)
效率(Typ.) R7B: 89%
效率(Typ.) P1M: -----
交流电流: 1.4A / 115VAC 0.7A / 230VAC
浪涌电流(最大): 70A / 230VAC
漏电流(最大): 0.75mA / 240VAC

保护

过负载: 额定输出功率的105%~ 160% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 额定输出电压的105%~ 135% 保护模式:关闭输出电压，重启后恢复
过温度: RTH2 ≧100 ±10℃ 保护模式:关闭输出电压，重启后恢复

环境

工作温度: -30～+70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～45℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL60950-1, TUV EN60950-1, BSMI CNS14336, CCC GB4943, J60950-1(除48V外)认证通过
耐压: I/P-O/P:3KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
电磁兼容发射: 符合EN55022 class B, EN61000-3-2,3, FCC PART 15 / CISPR22 class B, CNS13438 class B, GB9254, GB17625.1
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11,A级轻工业标准

其它

MTBF: ≥400.7Khrs MIL-HDBK-217F(25℃)
尺寸: 167*67*35mm (L*W*H)
包装: 0.62Kg; 20pcs/13.4Kg/0.9CUFT

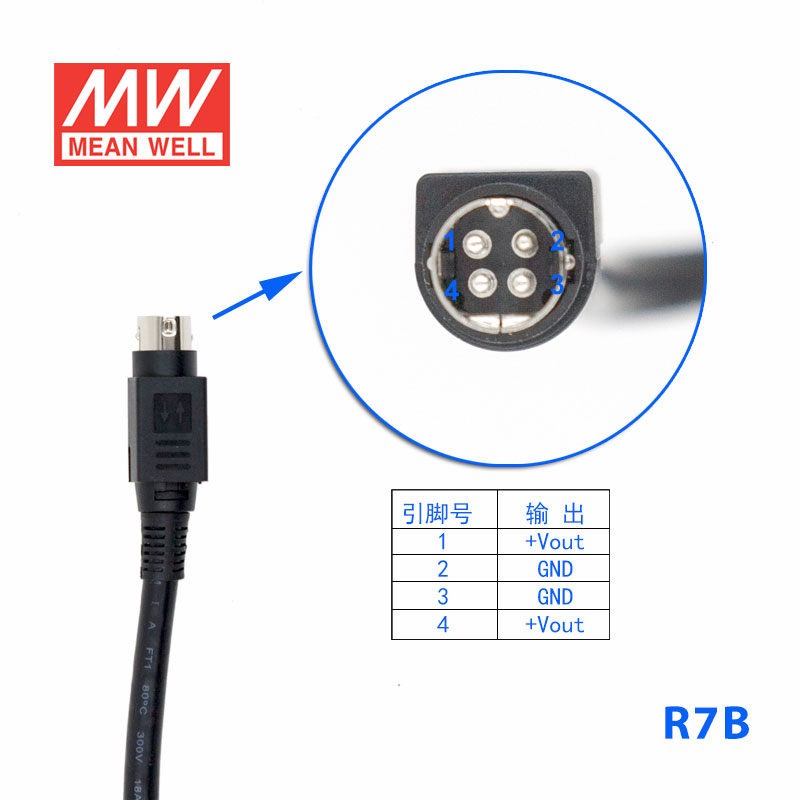

连接器

插头: 详见第2页；其它型号可依客户需求订制
配线: 详见第2页；其它型号可依客户需求订制

测试条件与备注7

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃ 70%RH 环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
线性调整率测量方法：在额定负载下，从低电压到高电压测试。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。
启动时间是在冷开机状态下测得,连续开关机可能使启动时间变长。
低输入电压情况下需减额输出，具体请参考减额曲线图。

典型应用

■ 典型应用

IT设备 — 服务器、网络交换机、路由器、数据存储设备等。
安防监控 — 摄像头、录像机、门禁系统、报警设备等。
LED照明 — 室内外LED显示屏、LED灯具、广告牌驱动等。
工业自动化 — 工业控制器、传感器、自动化设备供电等。
消费电子 — 高性能台式机、显示器、打印机等。
