首页产品中心产品系列GS220A20-R7B

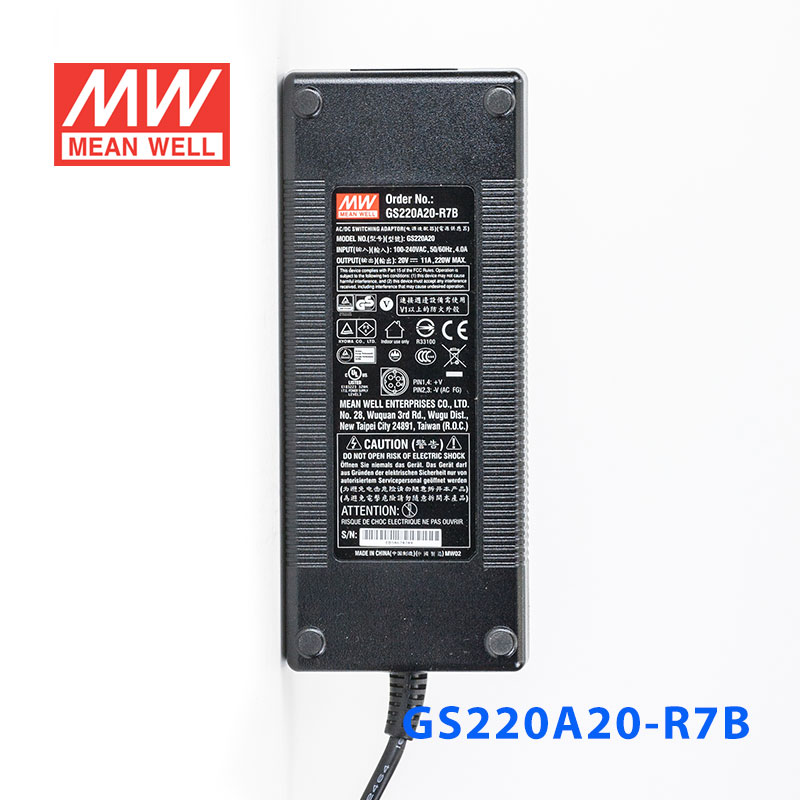

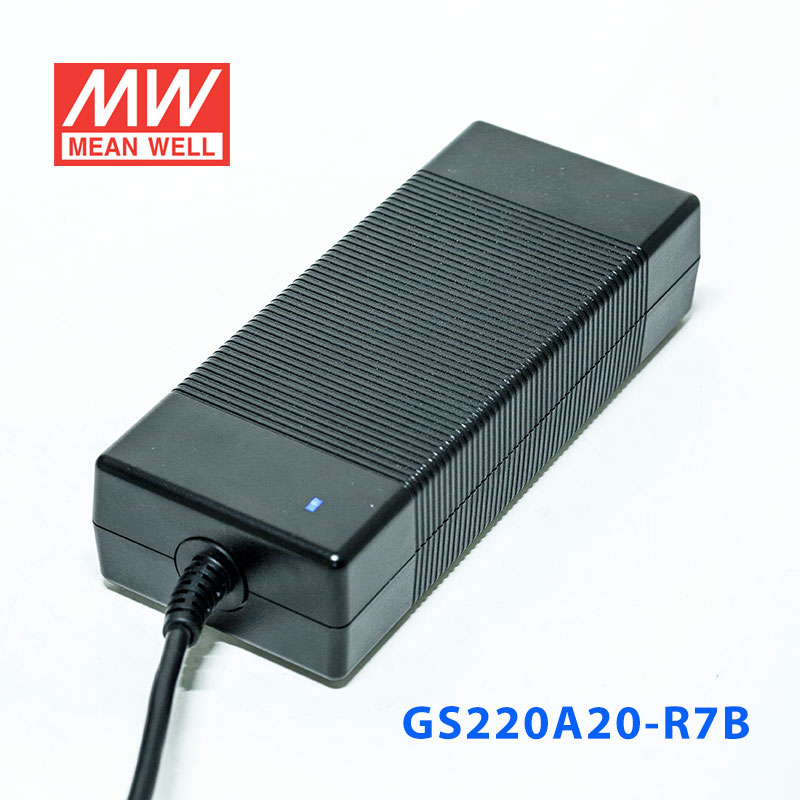

GS220A20-R7B 产品图 1
明纬 MEAN WELL
明纬官方正品3 年保修

GS220A20-R7B · 绿色能源 电源适配器

三线插口
输出电压
20 V DC
额定功率
180 W
输出电流
11 A
¥373.00市场价 ¥484.90含 13% 增值税
暂时缺货 · 上海仓 0 件可下单预订,我们会与您确认货期
缺货
预订
数量
关于 GS220A20-R7B,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商ULCCCCEFCCBSMI可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

GS220A20-R7B 为该系列 20V 输出型号:额定电流 11A,额定功率 220W,典型效率 92%。

产品特点

  • 国际通用全范围交流输入
  • 具有主动式PFC功能
  • 空载功率消耗<0.5W
  • 能效等级Ⅴ
  • 符合EISA 2007, NRCan, AU/NZ MEPS 和EU ErP

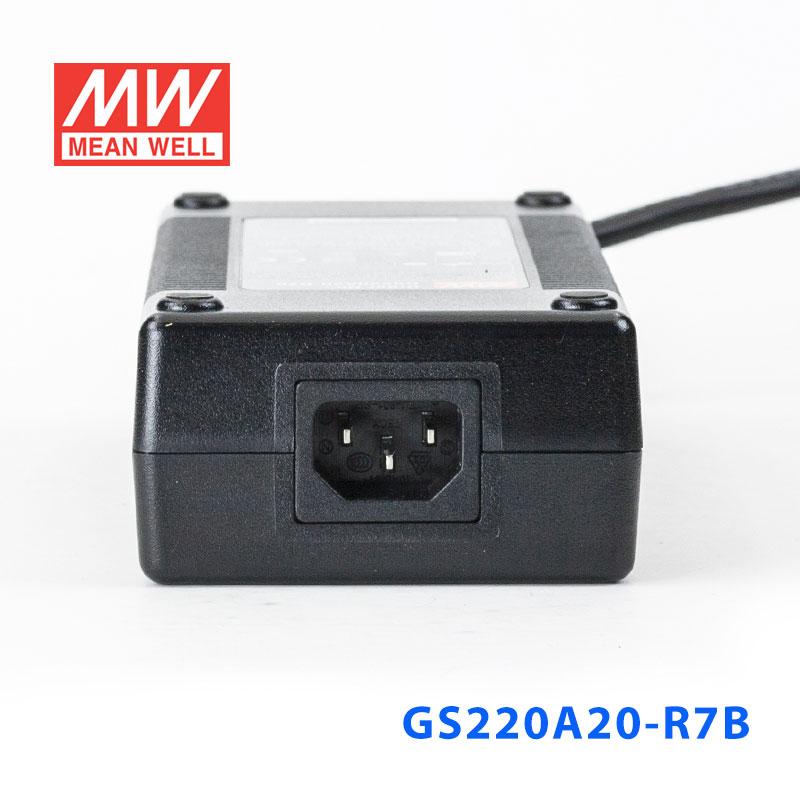

  • 3极交流IEC320-C14输入接口
  • Class I电源(具有接地pin)
  • 保护种类:短路/过负载/过电压/过温度
  • 全封闭塑胶外壳
  • LED指示
  • 2年质保

规格参数

GS220A20-R7B·参数摘自官方规格书(2018-01-30 版)下载规格书 PDF

输出

安规型号
GS220A20
直流电压注2
20V
额定电流
11A
电流范围
0 ~ 11A
额定功率(最大)
220W
纹波与噪声(最大)注3
150mVp-p
电压精度注4
±4.0%
线性调整率注5
±1.0%
负载调整率
±4.0%
启动、上升时间注6
2000ms, 20ms / 230VAC 2000ms, 20ms / 115VAC(满载时)
保持时间(Typ.)
20ms / 230VAC 20ms / 115VAC(满载时)

输入

电压范围注7
90 ~ 264VAC或127 ~ 370VDC
频率范围
47 ~ 63Hz
功率因数(Typ.)
PF>0.91 / 230VAC PF>0.98 / 115VAC(满载时)
效率(Typ.)
92%
交流电流
4A / 115VAC 2A / 230VAC
浪涌电流(最大)
120A / 230VAC
漏电流(最大)
1.5mA / 240VAC

保护

过负载
额定输出功率的105%~ 135% 保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压
额定输出电压的105%~ 135% 保护模式:关断输出电压,重启后恢复
过温度
关断输出电压,温度下降后可自动恢复

环境

工作温度
-30~+60℃(请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0~50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容 (备注8)

安全规范
UL60950-1, CSA C22.2, TUV EN60950-1,CCC GB4943认证通过
耐压
I/P-O/P:3KVAC
绝缘阻抗
I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射
符合EN55032 class B, EN61000-3-2,3, FCC PART 15 / CISPR22 class B, GB9254, GB17625.1
电磁兼容抗扰度
符合EN61000-4-2,3,4,5,6,8,11,A级轻工业标准

其它

MTBF
≥191.3Khrs MIL-HDBK-217F(25℃)
尺寸
210*85*46mm (L*W*H)
包装
1.1Kg;12pcs/14.2Kg/0.73CUFT

连接器

插头
详见第2页 ; 其它型号可依客户需求订制
配线
详见第2页 ; 其它型号可依客户需求订制
测试条件与备注8
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃ 70%RH 环境温度下进行量测。
  2. 直流电压测量方法:在50%负载条件下,在插头端子末端量测。
  3. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  4. 精度:包含设定误差、线性调整率和负载调整率。
  5. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
  6. 启动时间是在冷开机状态下测得,连续开关机可能使启动时间变长。
  7. 低输入电压情况下需减额输出,具体请参照减额曲线图。
  8. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引,请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。

技术图纸

GS220A20-R7B 机构尺寸
机构尺寸左右滑动 · 点击查看大图

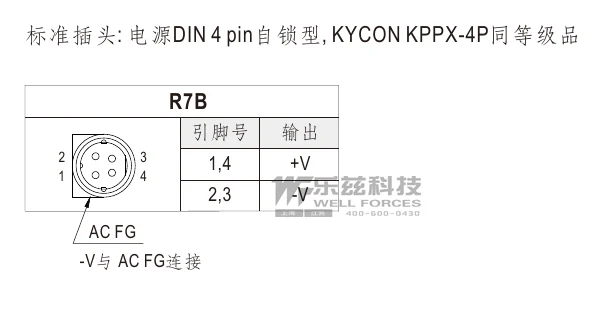

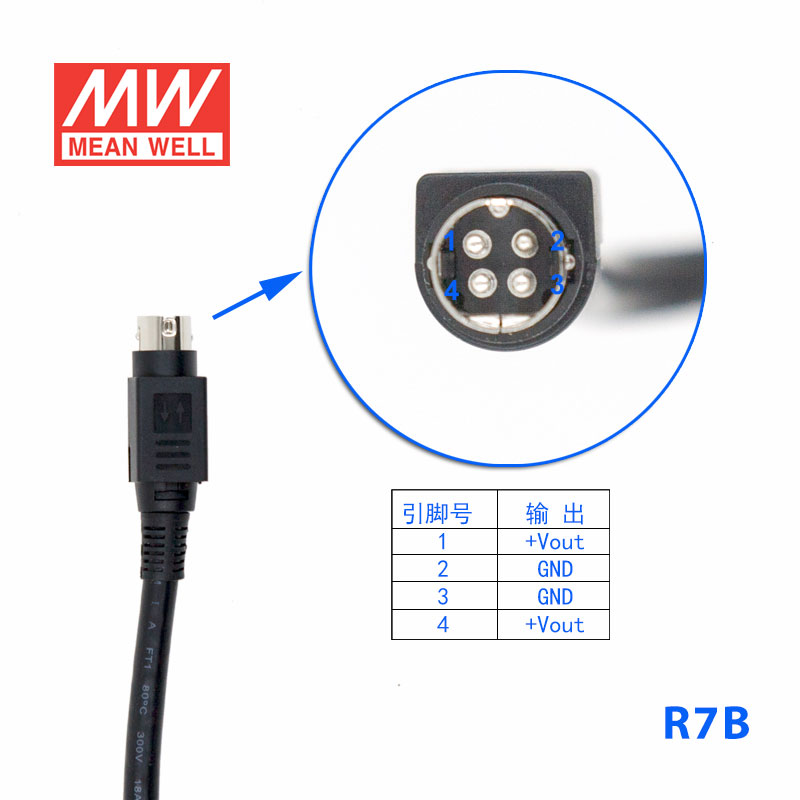

GS220A20-R7B 插头定义
插头定义左右滑动 · 点击查看大图
GS220A20-R7B 减额曲线
减额曲线左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • IT设备 — 服务器、网络交换机、路由器、存储设备等。
  • 安防监控 — 视频监控系统、门禁系统、报警设备等。
  • LED照明 — 大功率LED灯具、LED显示屏、舞台照明设备等。
  • 工业自动化 — 工业控制系统、自动化设备、测试测量仪器等。
  • 消费电子 — 高性能台式机、游戏主机、专业音视频设备等。

资料下载

规格书1

GS220A20-R7B 规格书PDF下载

认证证书9

UL认证证书UL · 点击下载 ↓PDF下载
CCC认证证书CCC · 点击下载 ↓PDF下载
CE认证证书CE · 点击下载 ↓PDF下载
FCC认证证书FCC · 点击下载 ↓PDF下载
GS220-NRCAN认证证书GS220-NRCAN · 点击下载 ↓PDF下载
GS220A-2CGS220A48-AG1-2CGC330A认证证书GS220A-2CGS220A48-AG1-2CGC330A · 点击下载 ↓PDF下载
BSMI认证证书BSMI · 点击下载 ↓PDF下载
EMC认证证书EMC · 点击下载 ↓PDF下载
ERP认证证书ERP · 点击下载 ↓PDF下载

测试报告1

测试报告GS220A20-R7B-RPTPDF下载
