明纬 MEAN WELL · GST系列系列

明纬官方正品GST系列系列3 年保修

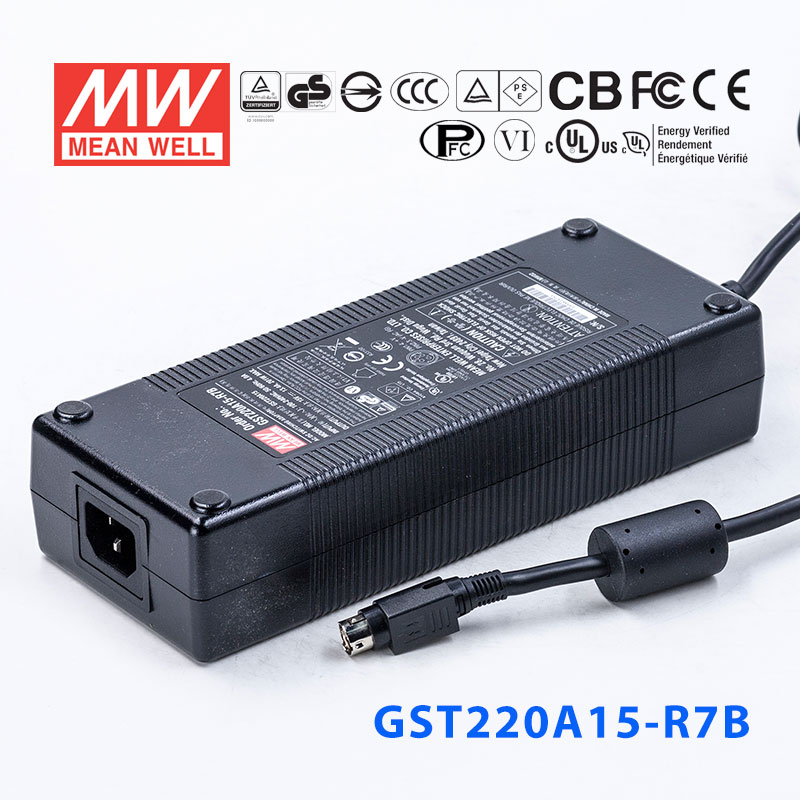

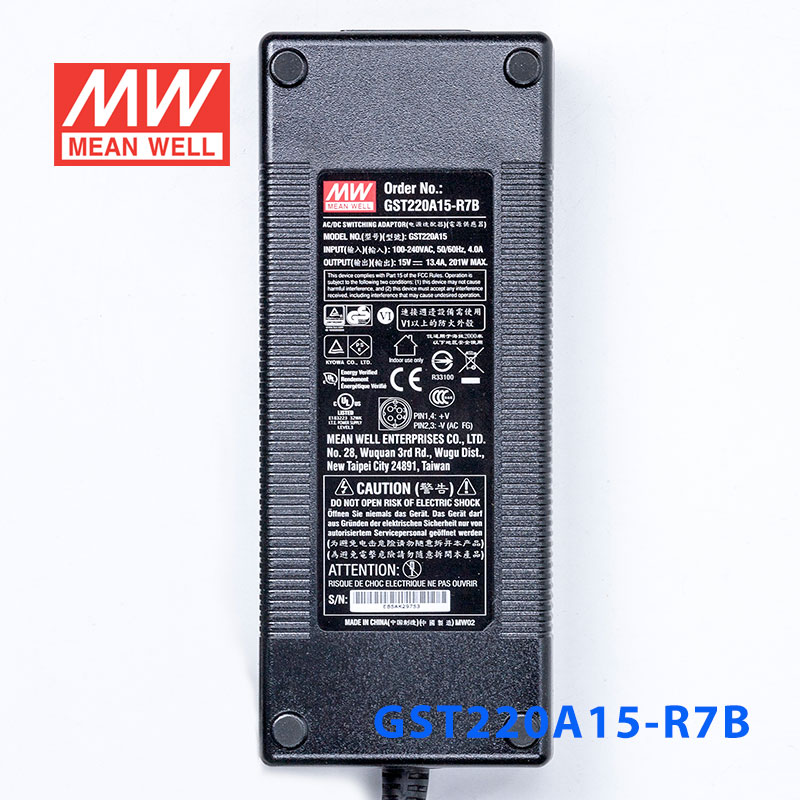

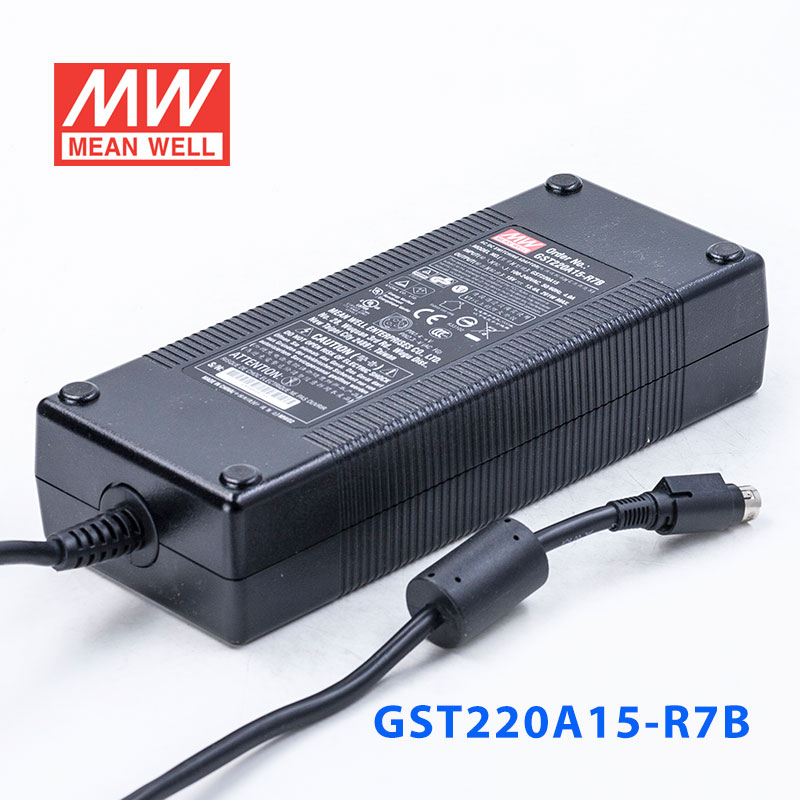

GST220A15-R7B · 15V 高效能低空载损耗绿色节能桌上型适配器

Mean Well · Enclosed Switching Power Supply · 201W 15

输出电压: 15 V DC
额定功率: 201 W
输出电流: 13.4 A

¥330.00市场价 ¥429.00含 13% 增值税

选择型号 — GST220A系列GST220A15-R7B

GST220A12-R7B180W · 12V · 15A

GST220A15-R7B201W · 15V · 13.4A

GST220A20-R7B220W · 20V · 11A GST220A24-R7B221W · 24V · 9.2A GST220A48-R7B221W · 48V · 4.6A

现货即将售罄

现货 · 上海仓 2 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 GST220A15-R7B，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商BSMICBCCCCEEAC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

GST220A15-R7B 为该系列 15V 输出型号：额定电流 13.4A，额定功率 201W，典型效率 90%。

GST220A系列是一个高可靠，220W桌上型单组输出绿色环保适配器，该产品是class Ⅰ 电源(有接地pin)采用IEC320-C14 AC标准插头，适合输入电压85VAC~264VAC应用，整系列输出电压为12VDC至48VDC不同的电压，可满足各种消费类电子设备的需求。 GST220A效率高达94.5%，低于0.15W的超低空载功耗，GST220A遵守USA EISA 2007/DoE, Canada NRCan, Australia and New Zealand MEPS, EU ErP，和Code of Conduct (CoC) Version 5;最重要的特点是当工作于正常方式或待机方式时，适配器可节省能耗。整系列采用94V-0防火塑料外壳。GST220A通过国际安全认证。

产品特点

国际通用全范围交流输入

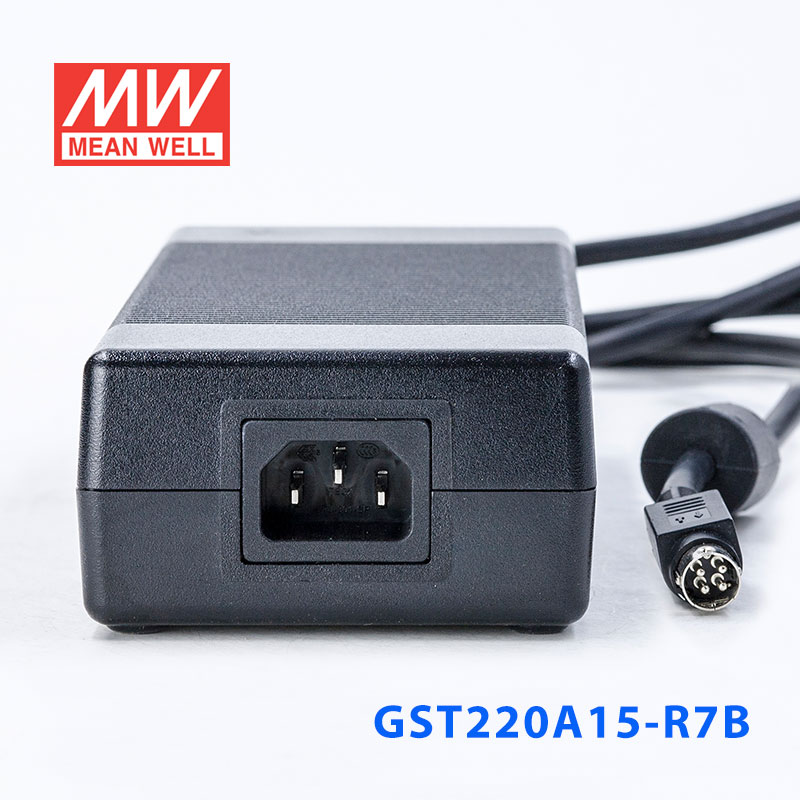

3极交流IEC320-C14输入接口
具有主动式PFC功能
空载消耗<0.15W
能效等级VI
遵守EISA 2007/DoE,NRCan, AU/NZ MEPS,EU ErP 和CoC Version 5
Class Ⅰ 电源(有接地pin)
保护种类：短路/过负载/过电压/过温度
无风扇设计，工作温度范围-30~+70℃
全防护型塑胶外壳

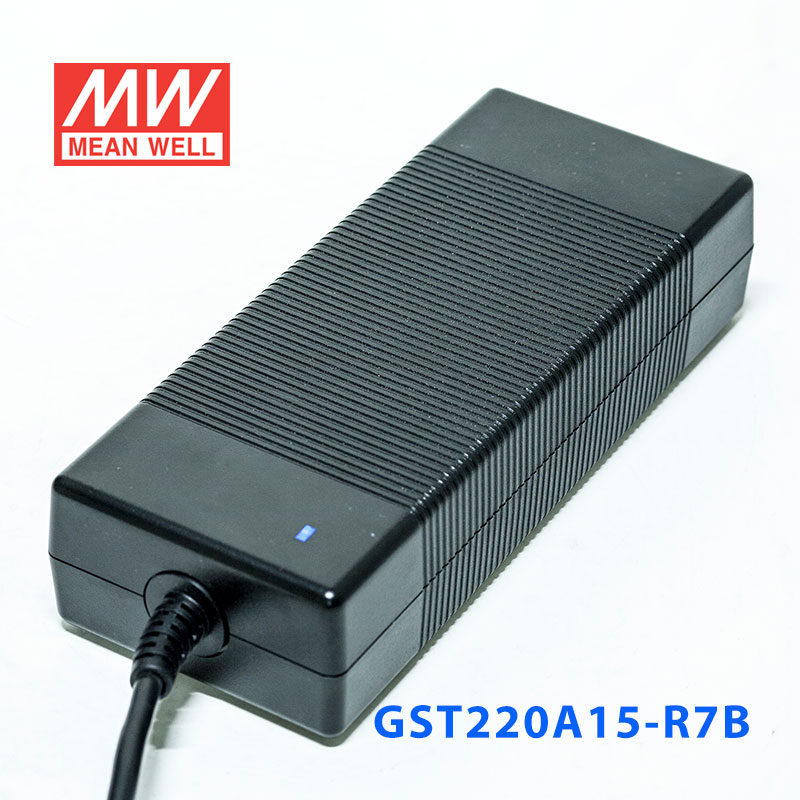

LED指示电源开启
3年质保

规格参数

GST220A15-R7B参数摘自官方规格书（2015-06-12 版）下载规格书 PDF

输出

安规型号: GST220A15
直流电压^注2: 15V
额定电流: 13.4A
电流范围: 0 ~ 13.4A
额定功率(最大): 201W
纹波与噪声(最大)^注3: 100mVp-p
电压精度^注4: ±5.0%
线性调整率^注5: ±1.0%
负载调整率: ±5.0%
启动,上升时间^注6: 2000ms, 50ms / 230VAC 2000ms, 50ms / 115VAC(满载时)
保持时间(Typ.): 20ms / 230VAC 20ms / 115VAC(满载时)

输入

电压范围^注7: 85 ~ 264VAC 120 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.91 / 230VAC PF>0.98 / 115VAC(满载时)
效率(Typ.): 90%
交流电流: 4A / 115VAC 2A / 230VAC
浪涌电流(最大): 120A / 230VAC
漏电流(最大): 0.75mA / 240VAC

保护

过负载: 额定输出功率的105%~135% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 额定输出电压的105%~135% 保护模式:打嗝模式@ 10%负载
过温度: 关断输出电压，温度下降后自动恢复

环境

工作温度: -30～+70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03% /℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范^注8: UL60950-1, CSA C22.2,TUV EN60950-1, BSMI CNS14336, CCC GB4943, PSE J60950-1认证通过
耐压^注8: I/P-O/P: 3KVAC I/P-FG: 2KVAC O/P-FG:SHORT
绝缘阻抗^注8: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注8: EN55022 class B, EN61000-3-2,3, FCC PART 15 / CISPR22 class B, CNS13438 class B, GB9254, GB17625.1
电磁兼容抗扰度^注8: 符合EN61000-4-2,3,4,5,6,8,11, A级轻工业标准

其它

MTBF: ≥209.4Khrs MIL-HDBK-217F (25℃)
尺寸: 210*85*46mm (L*W*H)
包装: 1.1Kg; 12pcs/14.2Kg/0.96CUFT

连接器

插头: 参考第3页；其它型号可依客户需求订制
配线: 参考第3页；其它型号可依客户需求订制

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃ 70%RH 环境温度下进行量测。
直流电压测量方法:在50%负载条件下,在插座端子点量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
电源应视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试。(在明纬网站http://www.meanwell.com)

典型应用

消费类电子设备
电信器件
办公设备
工业设备

资料下载

规格书1

GST220A15-R7B 规格书PDF下载

3D 图档1

GST220A15-R7B 3D 图档ZIP下载
