GS280A20-C4P · 绿色能源电源适配器

三线插口

输出电压: 20 V DC
额定功率: 222 W
输出电流: 13 A

¥478.00市场价 ¥621.40含 13% 增值税

现货 · 上海仓 47 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 GS280A20-C4P，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CE EMC FCC BSMI TÜV可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

GS280A20-C4P 为该系列 20V 输出型号：额定电流 13A，额定功率 260W，典型效率 92%。

产品特点

国际通用全范围交流输入
具有主动式PFC功能
空载功率消耗<0.5W
能效等级Ⅴ
符合EISA 2007, NRCan, AU/NZ MEPS 和EU ErP

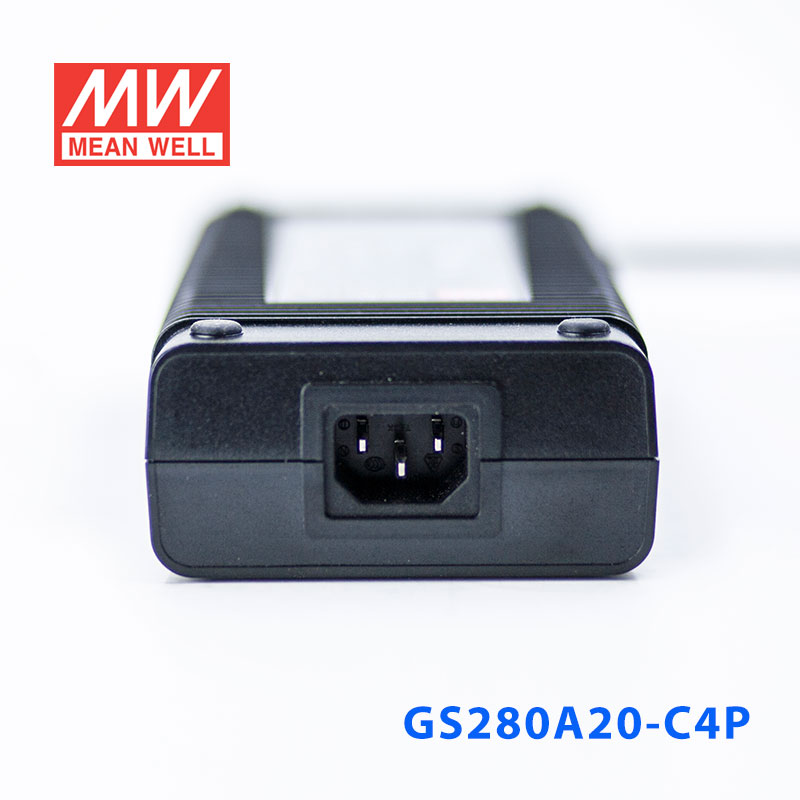

3极交流IEC320-C14输入接口
Class I电源(具有接地pin)
保护种类：短路/过负载/过电压/过温度
全封闭塑胶外壳
无风扇设计，自然风冷

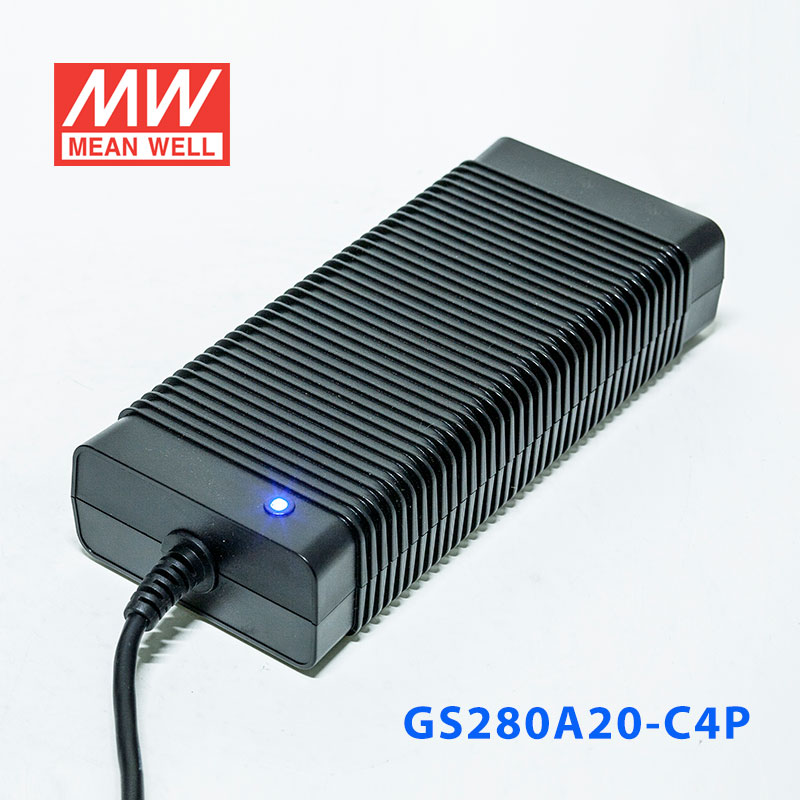

LED指示
2年质保

规格参数

GS280A20-C4P参数摘自官方规格书（2018-01-30 版）下载规格书 PDF

输出

安规型号: GS280A20
直流电压^注2: 20V
额定电流: 13A
电流范围: 0 ~ 13A
额定功率(最大): 260W
纹波与噪声(最大)^注3: 150mVp-p
电压精度^注4: ±4.0%
线性调整率^注5: ±1.0%
负载调整率: ±4.0%
启动、上升时间^注6: 2000ms, 20ms / 230VAC 2000ms, 20ms / 115VAC(满载时)
保持时间(Typ.): 16ms / 230VAC 16ms / 115VAC（满载时）

输入

电压范围^注7: 90 ~ 264VAC或127 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.95 / 230VAC PF>0.98 / 115VAC(满载时)
效率(Typ.): 92%
交流电流(Typ.): 3A / 115VAC 1.5A / 230VAC
浪涌电流(最大): 120A / 230VAC
漏电流(最大): 1.5mA / 240VAC

保护

过负载: 额定输出功率的105%~ 135% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 额定输出电压的105%~ 135% 保护模式:关断输出电压，重启后恢复
过温度: 关断输出电压，重启后恢复

环境

工作温度: -30～+60°C(请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/°C (0～40°C)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL60950-1, CSA C22.2, TUV EN60950-1, CCC GB4943, PSE J60950-1(除48V外)认证通过
耐压: I/P-O/P:3KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55032 class B, EN61000-3-2,3, FCC PART 15 / CISPR22 class B, GB9254, GB17625.1
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11,A级轻工业标准

其它

MTBF: ≥173.6Khrs MIL-HDBK-217F(25°C)
尺寸: 220*95*46mm (L*W*H)
包装: 12.5Kg; 12pcs/16Kg/1.27CUFT

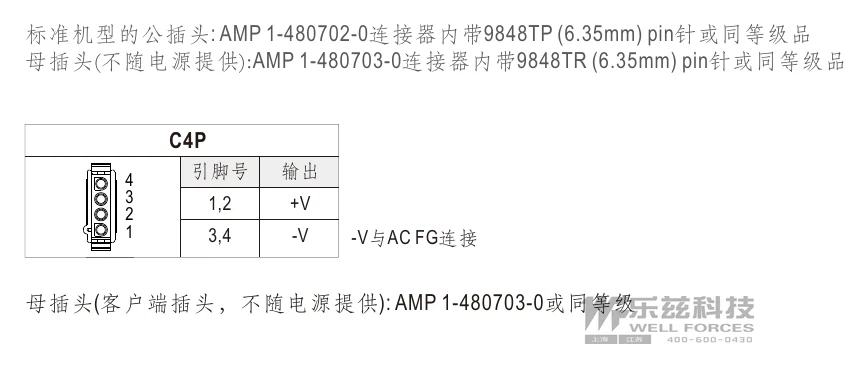

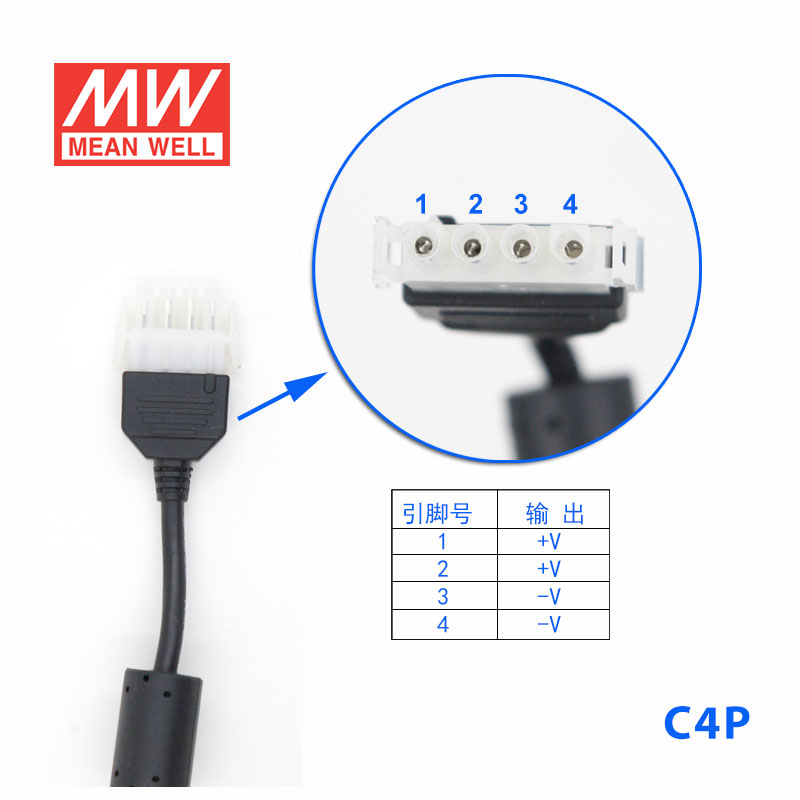

连接器

插头: 详见第2页 ; 其它型号可依客户需求订制
配线: 详见第2页 ; 其它型号可依客户需求订制

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃ 70%RH 环境温度下进行量测。
直流电压测量方法:在50%负载条件下,在插头端子末端量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
启动时间是在冷开机状态下测得,连续开关机可能使启动时间变长。

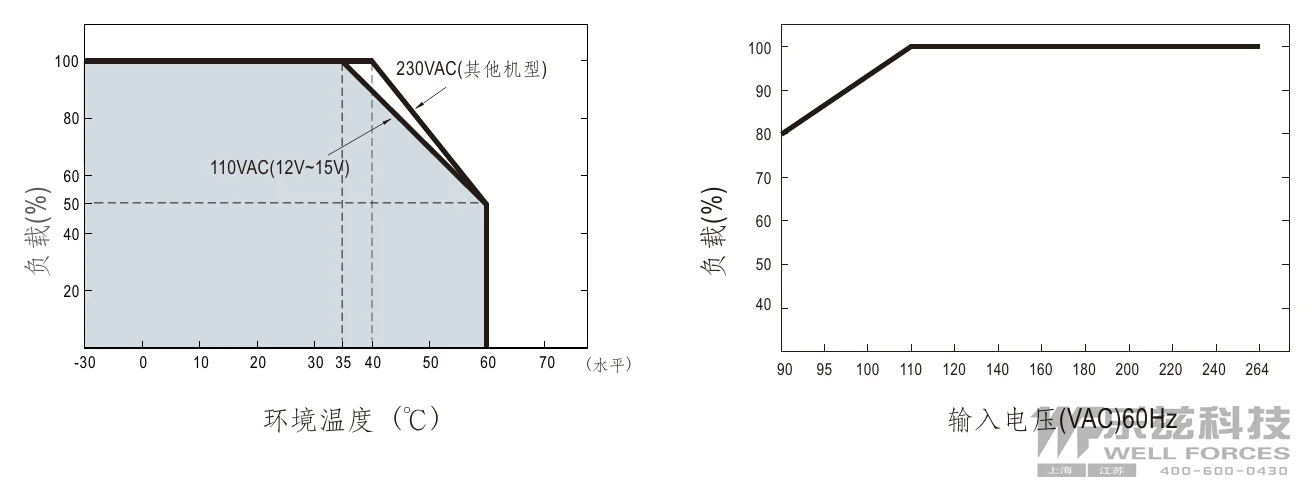

低输入电压情况下需减额输出，具体请参照减额曲线图。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。

技术图纸

典型应用

■ 典型应用

IT设备 — 服务器、网络交换机、路由器、数据存储系统等。
安防监控 — 监控摄像头系统、门禁系统、报警设备等。
LED照明 — 大功率LED灯具、LED显示屏、专业舞台照明等。
工业自动化 — 工业控制器、自动化设备、测试测量仪器等。
消费电子 — 高性能台式机、游戏主机、专业音视频设备等。
