明纬 MEAN WELL

明纬官方正品3 年保修

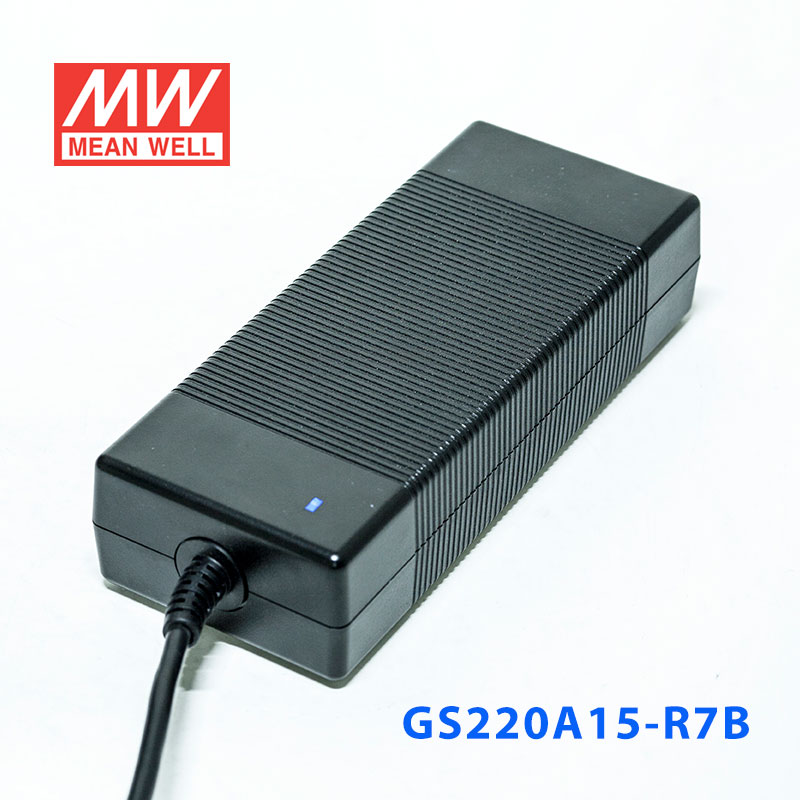

GS220A15-R7B · 绿色能源电源适配器

三线插口

输出电压: 15 V DC
额定功率: 201 W
输出电流: 13.4 A

¥336.00市场价 ¥436.80含 13% 增值税

现货 · 上海仓 28 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 GS220A15-R7B，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

GS220A15-R7B 为该系列 15V 输出型号：额定电流 13.4A，额定功率 201W，典型效率 90%。

产品特点

国际通用全范围交流输入
具有主动式PFC功能
空载功率消耗<0.5W
能效等级Ⅴ
符合EISA 2007, NRCan, AU/NZ MEPS 和EU ErP

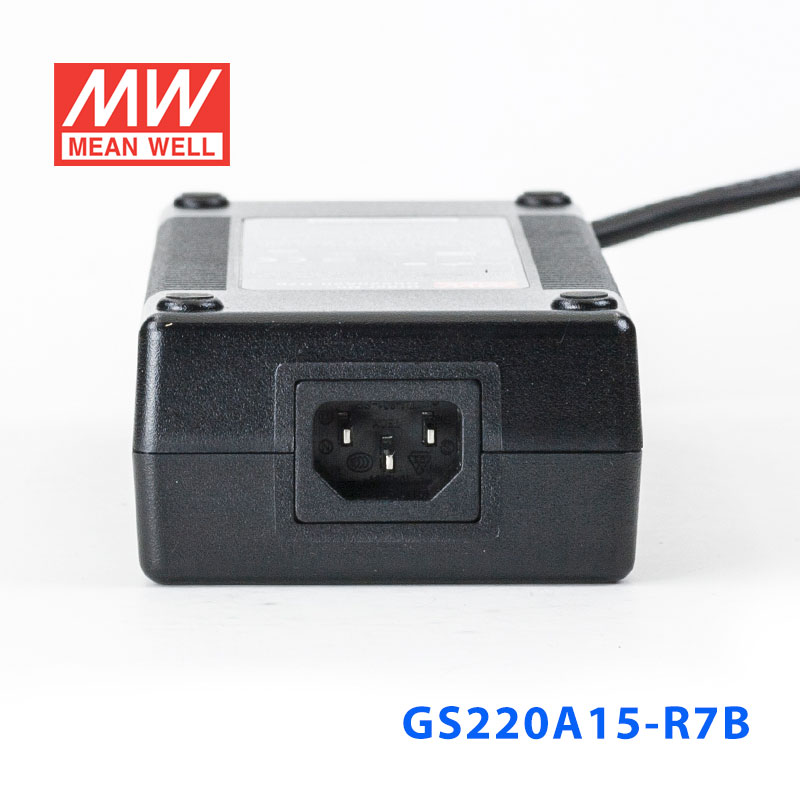

3极交流IEC320-C14输入接口
Class I电源(具有接地pin)
保护种类：短路/过负载/过电压/过温度
全封闭塑胶外壳
LED指示
2年质保

规格参数

GS220A15-R7B参数摘自官方规格书（2018-01-30 版）下载规格书 PDF

输出

安规型号: GS220A15
直流电压^注2: 15V
额定电流: 13.4A
电流范围: 0 ~ 13.4A
额定功率(最大): 201W
纹波与噪声(最大)^注3: 100mVp-p
电压精度^注4: ±5.0%
线性调整率^注5: ±1.0%
负载调整率: ±5.0%
启动、上升时间^注6: 2000ms, 20ms / 230VAC 2000ms, 20ms / 115VAC(满载时)
保持时间(Typ.): 20ms / 230VAC 20ms / 115VAC(满载时)

输入

电压范围^注7: 90 ~ 264VAC或127 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.91 / 230VAC PF>0.98 / 115VAC(满载时)
效率(Typ.): 90%
交流电流: 4A / 115VAC 2A / 230VAC
浪涌电流(最大): 120A / 230VAC
漏电流(最大): 1.5mA / 240VAC

保护

过负载: 额定输出功率的105%~ 135% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 额定输出电压的105%~ 135% 保护模式:关断输出电压，重启后恢复
过温度: 关断输出电压，温度下降后可自动恢复

环境

工作温度: -30～+60℃(请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容 (备注8)

安全规范: UL60950-1, CSA C22.2, TUV EN60950-1,CCC GB4943认证通过
耐压: I/P-O/P:3KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55032 class B, EN61000-3-2,3, FCC PART 15 / CISPR22 class B, GB9254, GB17625.1
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11,A级轻工业标准

其它

MTBF: ≥191.3Khrs MIL-HDBK-217F(25℃)
尺寸: 210*85*46mm (L*W*H)
包装: 1.1Kg;12pcs/14.2Kg/0.73CUFT

连接器

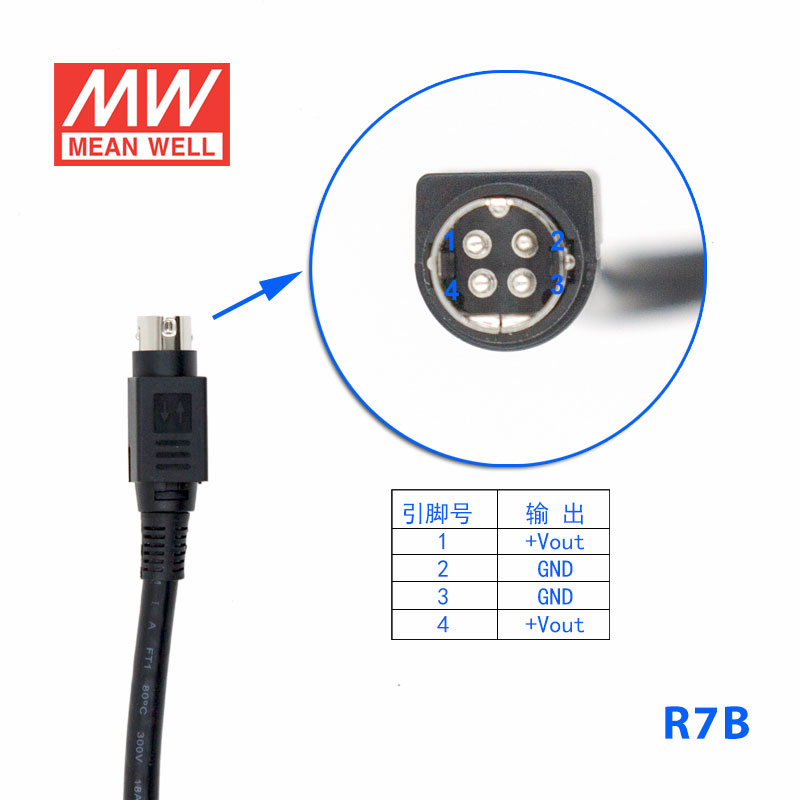

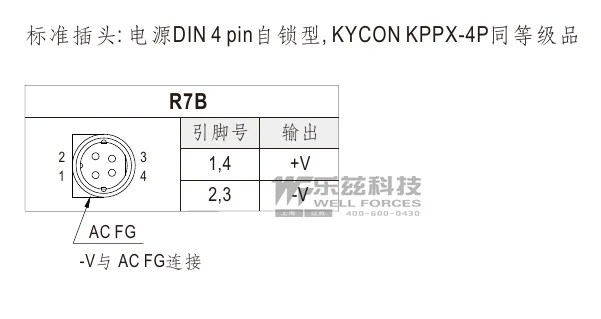

插头: 详见第2页 ; 其它型号可依客户需求订制
配线: 详见第2页 ; 其它型号可依客户需求订制

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃ 70%RH 环境温度下进行量测。
直流电压测量方法:在50%负载条件下,在插头端子末端量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
启动时间是在冷开机状态下测得,连续开关机可能使启动时间变长。
低输入电压情况下需减额输出，具体请参照减额曲线图。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。

技术图纸

典型应用

■ 典型应用

信息技术 (IT) 设备 — 服务器、网络交换机、数据存储设备、高性能工作站。
安防监控系统 — 视频监控录像机 (DVR/NVR)、高清摄像头、门禁系统、报警主机。
LED 照明应用 — 大功率LED灯具、LED显示屏、专业舞台照明设备。
工业自动化 — 工业控制器、传感器供电、自动化生产线设备。
消费电子产品 — 高端家用电器、音视频设备、充电站。

资料下载

规格书1

GS220A15-R7B 规格书PDF下载
