明纬 MEAN WELL

明纬官方正品3 年保修

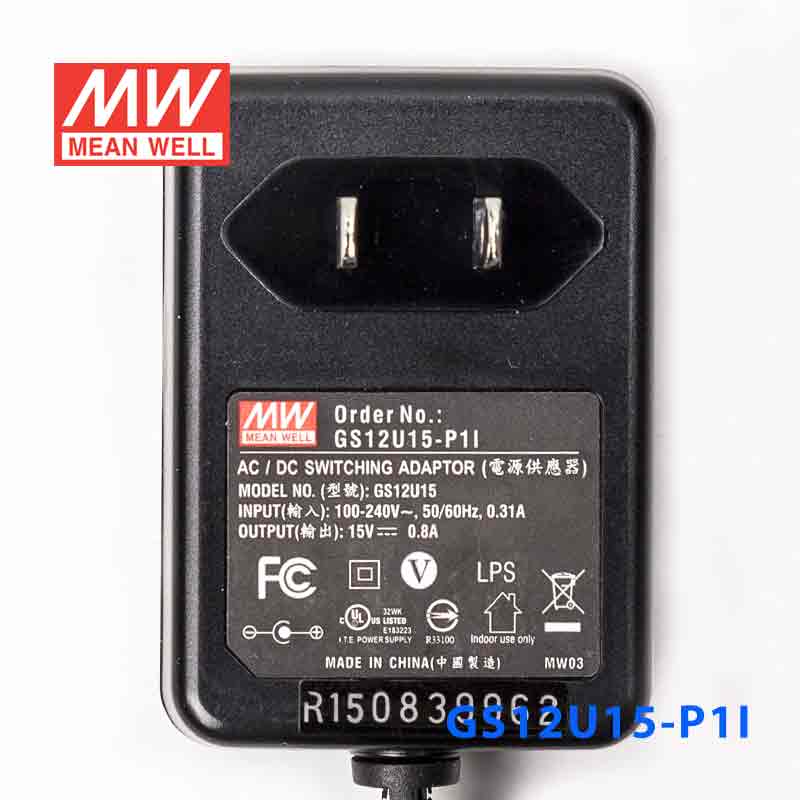

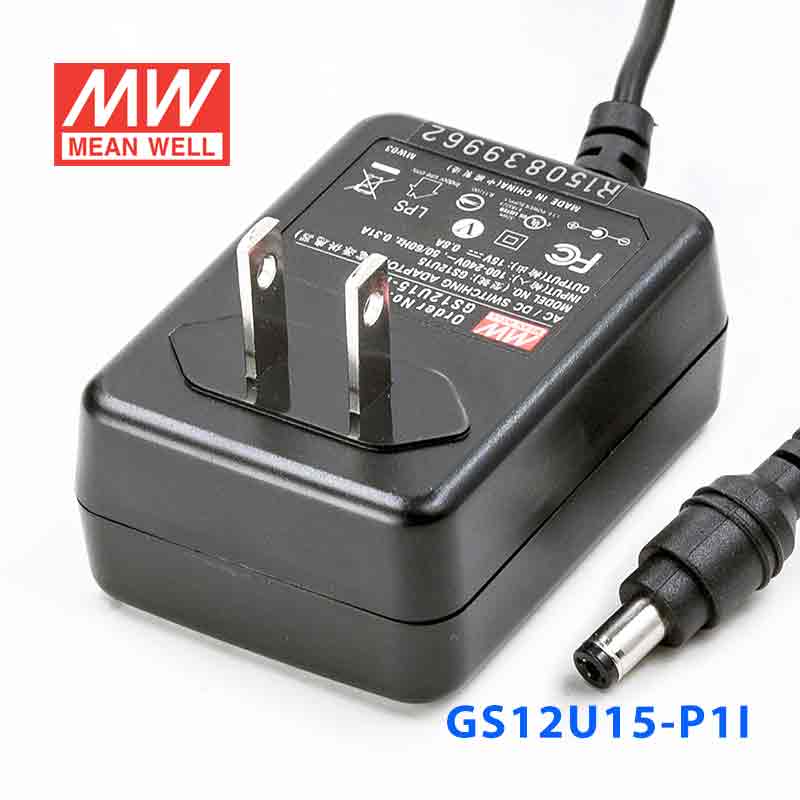

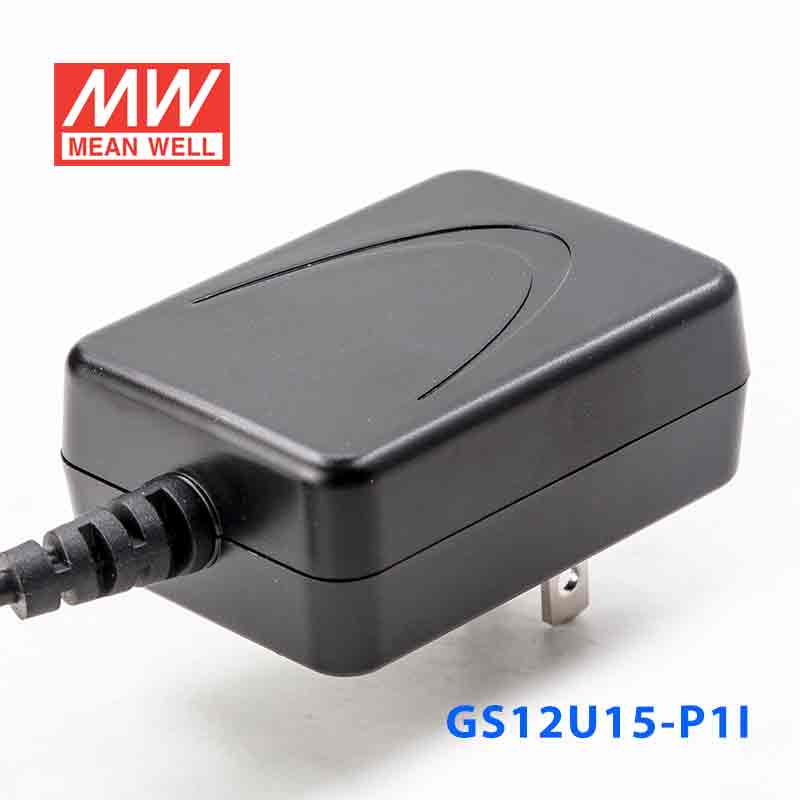

GS12U15-P1I · 绿色能源墙插电源适配器

美式插头

输出电压: 15 V DC
额定功率: 12 W
输出电流: 0.8 A

¥53.00含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 GS12U15-P1I，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

GS12U15-P1I 为该系列 15V 输出型号：额定电流 0.8A，额定功率 12W，典型效率 80%。

产品特点

国际通用全范围交流输入
空载功率消耗<0.3W
符合ErP step2
符合《2007能源独立和安全法案》规定
2极美式插头
Class II电源(无接地pin)
保护种类：短路/过负载/过电压/过温度
全防护型塑料外壳
认证：UL / CUL / BSMI / CB / FCC
通过LPS(限功率电源)测试
2年质保

规格参数

GS12U15-P1I参数摘自官方规格书（2011-06-14 版）下载规格书 PDF

输出

安规型号: GS12U15
直流电压: 15V
额定电流: 0.8A
电流范围: 0 ~ 0.8A
额定功率: 12W
纹波与噪声(最大)^注2: 150mVp-p
电压精度^注3: ±3.0%
线性调整率^注4: ±1.0%
负载调整率^注5: ±3.0%
启动,上升,保持时间: 500ms, 20ms, 30ms/230VAC 500ms, 20ms, 10ms/115VAC(满载时)

输入

电压范围: 90 ~ 264VAC或135 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 80%
交流电流: 0.31A / 115VAC 0.16A / 230VAC
浪涌电流(最大): 25A / 115VAC 45A / 230VAC(冷启动)
漏电流(最大): 0.25mA / 240VAC

保护

过负载: >105%额定输出功率保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 额定输出电压的115%~135% 保护模式:二极管钳位
过温度^注6: 晶体内部接点温度超过140℃, 启动过温度保护保护模式:关闭输出电压,温度下降后自动恢复

环境

工作温度: 0～+50℃(请参考“减额曲线”)
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -20 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03% /℃ (0～40℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL60950-1, CSA22.2, BSMI CNS14336认证通过
耐压: I/P-O/P:3KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃ / 70%RH
电磁兼容发射: 符合EN55022, EN61204-3, EN61000-3-2,3, FCC part15 class B, BSMI CNS13438
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11, EN61204-3,A级轻工业标准

其它

MTBF: ≥1414.6Khrs MIL-HDBK-217F (25℃)
尺寸: 65*47*26.5mm (L*W*H)
包装: 0.15Kg ; 100pcs / 16Kg / CARTON

连接器

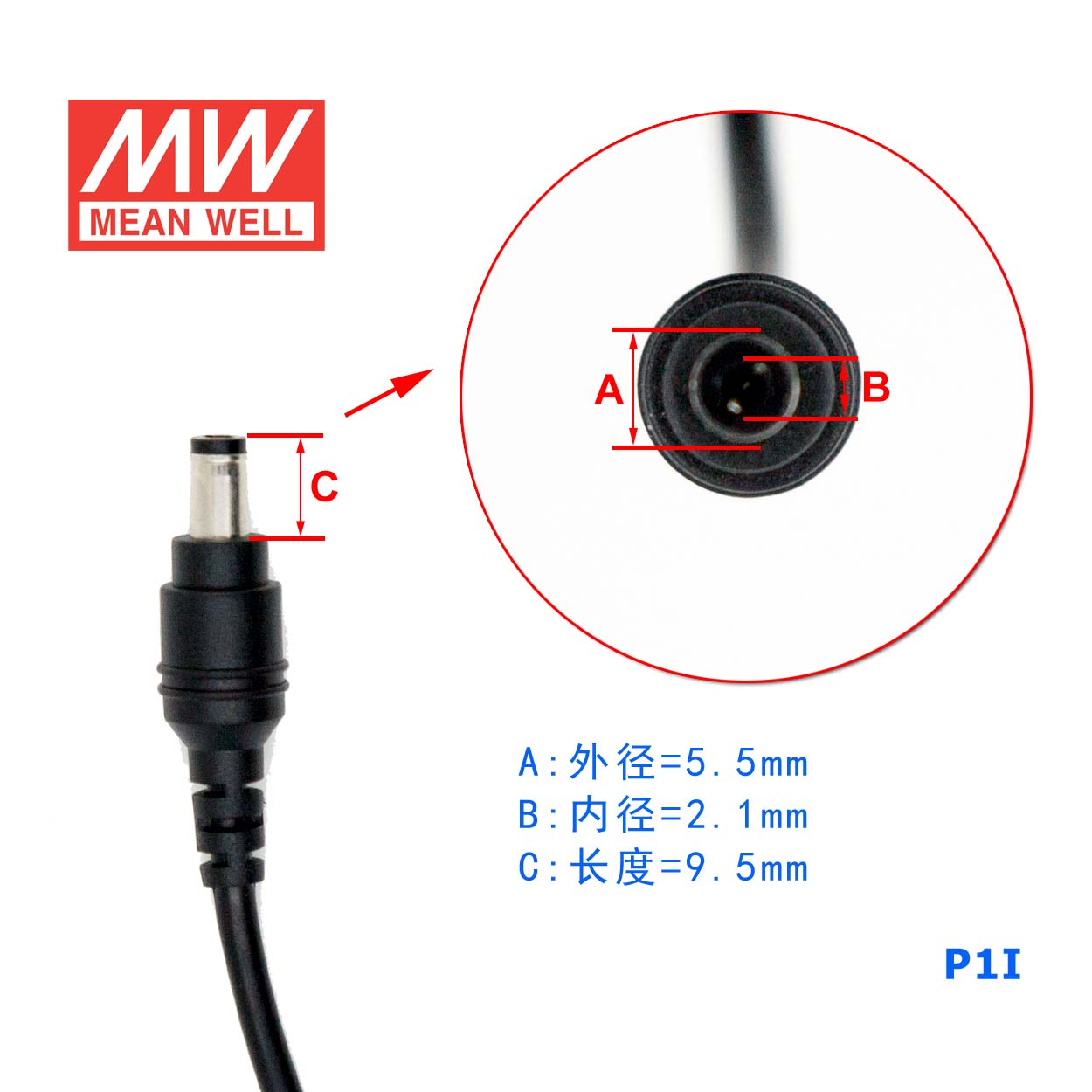

插头: 标准型:P1J: 2.1φ * 5.5φ *9.5mm, 音叉型中心为正极; 其它型号可依客户需求订制
配线: 标准型:UL1185 6ft (5V:4FT)备用;其它型号可依客户需求订制

测试条件与备注6

如未特别说明，所有规格参数均在输入为115VAC、额定负载、25℃ 70%RH环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
线性调整率测量方法：在额定负载下,从低电压到高电压测试。
负载调整率测量方法：从额定负载的10%~100%。
过温度保护是由控制IC (U1)的功能决定， IC的灵敏规格由供应商提供。

典型应用

■ 典型应用

IT设备 — 路由器、交换机、网络存储设备、小型服务器等。
安防监控 — 摄像头、录像机、门禁系统、报警设备等。
LED照明 — 小型LED灯条、LED显示屏、装饰照明等。
消费电子 — 智能家居设备、充电器、小型家电等。
工业控制 — 传感器供电、小型自动化设备、测试仪器等。

资料下载

规格书1

GS12U15-P1I 规格书PDF下载
