首页产品中心产品系列GS120A48-R7B

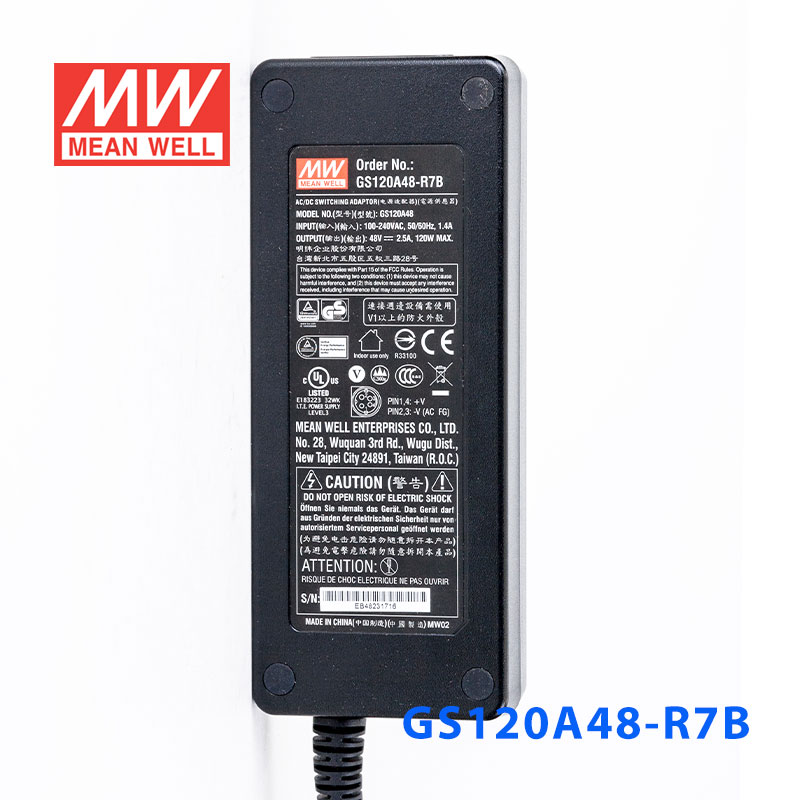

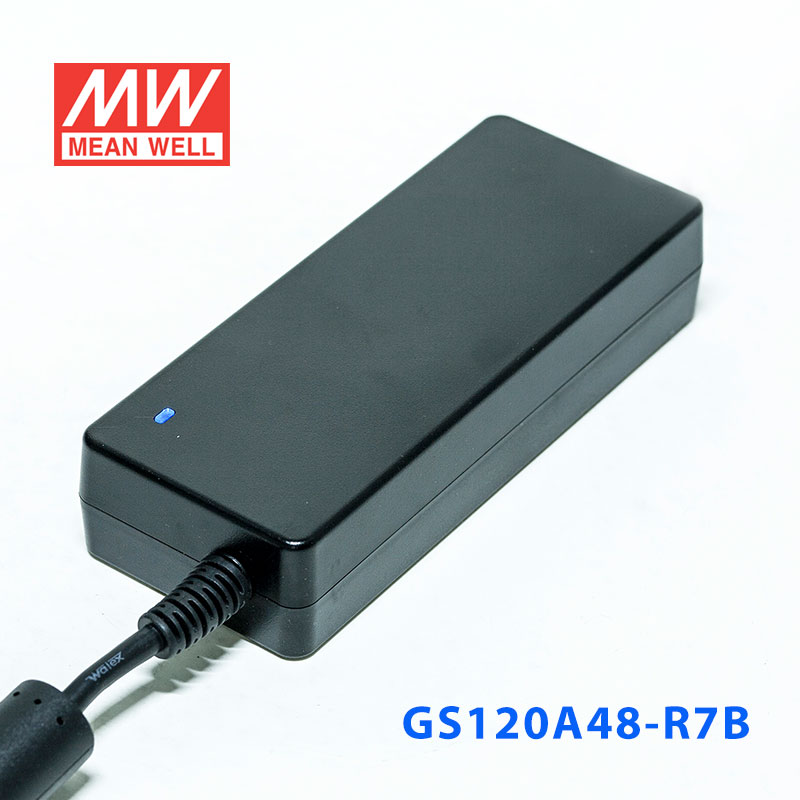

GS120A48-R7B 产品图 1
明纬 MEAN WELL
明纬官方正品3 年保修

GS120A48-R7B · 绿色能源 电源适配器

三线插口
输出电压
48 V DC
额定功率
102 W
输出电流
2.5 A
¥201.00市场价 ¥261.30含 13% 增值税
现货 · 上海仓 3 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 GS120A48-R7B,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商ULCBTÜVCCCFCC可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

GS120A48-R7B 为该系列 48V 输出型号:额定电流 2.5A,额定功率 120W,典型效率 91%。

产品特点

  • 国际通用全范围交流输入
  • 具有主动式PFC功能
  • 空载功率消耗<0.5W
  • 能效等级Ⅴ
  • 符合EISA 2007, NRCan, AU/NZ MEPS 和EU ErP

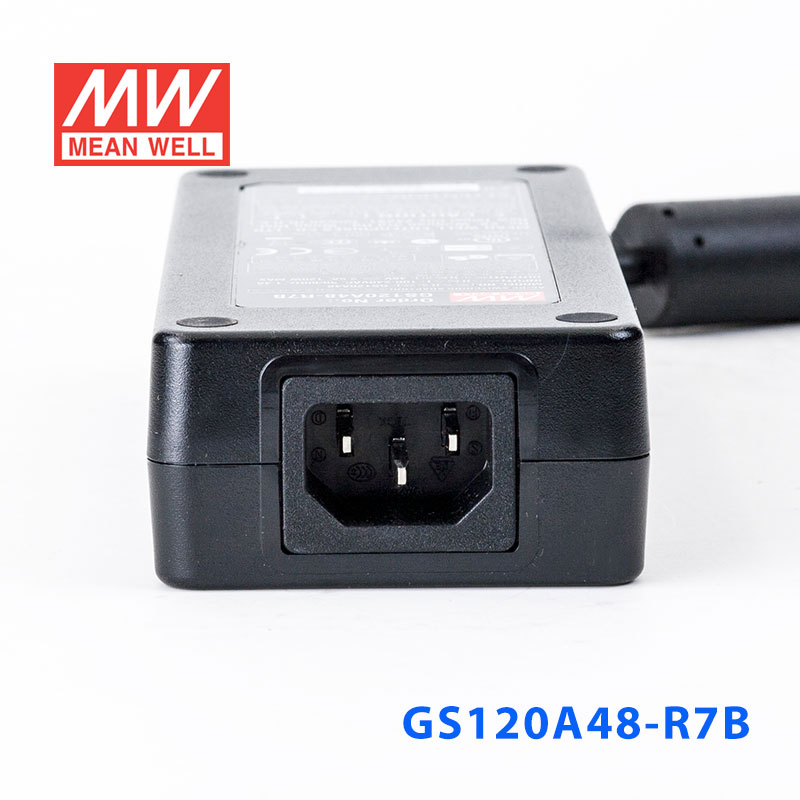

  • 3极交流IEC320-C14输入接口
  • Class I电源(具有接地pin)
  • 保护种类:短路/过负载/过电压/过温度
  • 全封闭塑胶外壳
  • LED指示
  • 2年质保

规格参数

GS120A48-R7B·参数摘自官方规格书(2018-01-30 版)下载规格书 PDF

输出

安规型号
GS120A48
直流电压
48V
额定电流
2.5A
电流范围
0 ~ 2.5A
额定功率(最大)
120W
纹波与噪声(最大)注2
240mVp-p
电压精度注3
±2.0%
线性调整率注4
±1.0%
负载调整率
±2.0%
启动、上升时间注5
2000ms, 30ms / 230VAC 2500ms, 30ms / 115VAC(满载时)
保持时间(Typ.)
20ms / 230VAC 20ms / 115VAC(满载时)

输入

电压范围注6
85 ~ 264VAC或120 ~ 370VDC
频率范围
47 ~ 63Hz
功率因数(Typ.)
PF>0.97 / 230VAC PF>0.99 / 115VAC(满载时)
效率(Typ.) R7B
91%
效率(Typ.) P1M
90.5%
交流电流
1.4A / 115VAC 0.7A / 230VAC
浪涌电流(最大)
70A / 230VAC
漏电流(最大)
0.75mA / 240VAC

保护

过负载
额定输出功率的105%~ 160% 保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压
额定输出电压的105%~ 135% 保护模式:关断输出电压,重启后恢复
过温度
关断输出电压,重启后恢复

环境

工作温度
-30~+70℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0~45℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容 (备注7)

安全规范
UL60950-1, CSA C22.2, TUV EN60950-1,PSE J60950-1(除48V外)认证通过
耐压
I/P-O/P:3KVAC
绝缘阻抗
I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射
符合EN55032 class B, EN61000-3-2,3, FCC PART 15 / CISPR22 class B
电磁兼容抗扰度
符合EN61000-4-2,3,4,5,6,8,11,A级轻工业标准

其它

MTBF
≥400.7Khrs MIL-HDBK-217F(25℃)
尺寸
167*67*35mm (L*W*H)

连接器

插头
详见第2页;其它型号可依客户需求订制
配线
详见第2页;其它型号可依客户需求订制
测试条件与备注7
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃ 70%RH 环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
  5. 启动时间是在冷开机状态下测得,连续开关机可能使启动时间变长。
  6. 低输入电压情况下需减额输出,具体请参照减额曲线图。
  7. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。

技术图纸

GS120A48-R7B 机构尺寸
机构尺寸左右滑动 · 点击查看大图
GS120A48-R7B 插头分配
插头分配左右滑动 · 点击查看大图
GS120A48-R7B 减额曲线
减额曲线左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • IT设备 — 服务器、网络交换机、路由器、数据存储设备等。
  • 安防监控 — 视频监控系统、门禁系统、报警设备、智能楼宇控制。
  • LED照明 — 大功率LED灯具、LED显示屏、专业舞台灯光系统。
  • 工业自动化 — 工业控制器、传感器供电、自动化生产线设备。
  • 通信设备 — 无线基站、光纤通信设备、VOIP电话系统。

资料下载

规格书1

GS120A48-R7B 规格书PDF下载

认证证书11

UL认证证书UL · 点击下载 ↓PDF下载
CB认证证书CB · 点击下载 ↓PDF下载
TÜV认证证书TÜV · 点击下载 ↓PDF下载
CCC认证证书CCC · 点击下载 ↓PDF下载
ERP认证证书ERP · 点击下载 ↓PDF下载
FCC认证证书FCC · 点击下载 ↓PDF下载
GS120-NRCAN认证证书GS120-NRCAN · 点击下载 ↓PDF下载
BSMI认证证书BSMI · 点击下载 ↓PDF下载
CE认证证书CE · 点击下载 ↓PDF下载
EMC认证证书EMC · 点击下载 ↓PDF下载
PSE认证证书PSE · 点击下载 ↓PDF下载

测试报告1

测试报告GS120A48-RPTPDF下载

您可能感兴趣

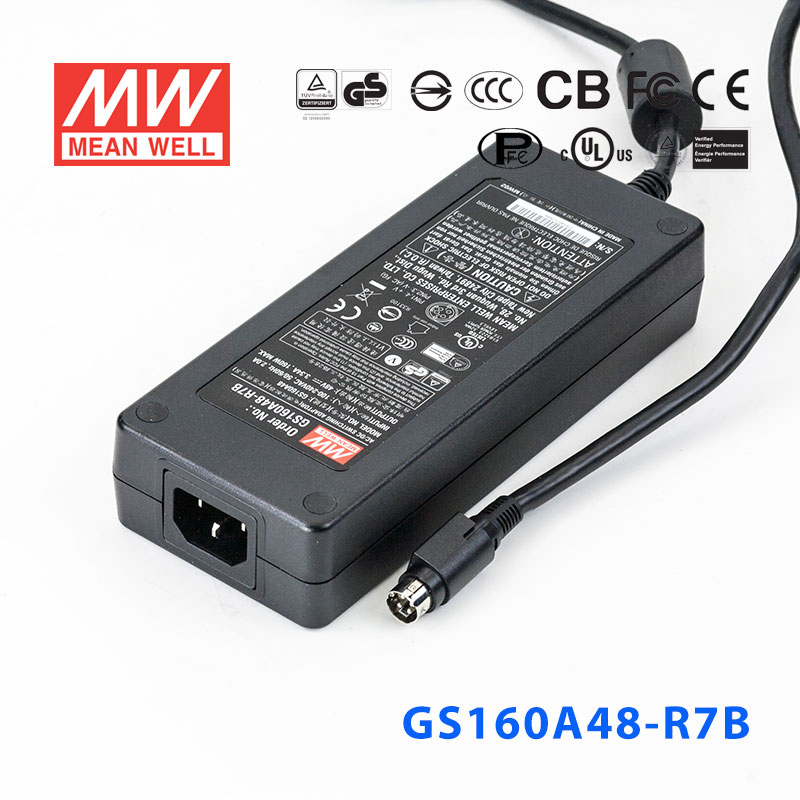

GS160A48-R7B GS160A48-R7B 160W 48V3.34A 输出绿色能源明纬电源适配器(三线插口)
