明纬 MEAN WELL

明纬官方正品3 年保修

GS160A48-R7B · 绿色能源电源适配器

三线插口

输出电压: 48 V DC
额定功率: 160 W
输出电流: 3.34 A

¥241.00市场价 ¥313.30含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 GS160A48-R7B，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

GS160A48-R7B 为该系列 48V 输出型号：额定电流 3.34A，额定功率 160W，典型效率 94%。

产品特点

国际通用全范围交流输入
具有主动式PFC功能
空载功率消耗<0.5W
能效等级Ⅴ
符合EISA 2007, NRCan, AU/NZ MEPS 和EU ErP

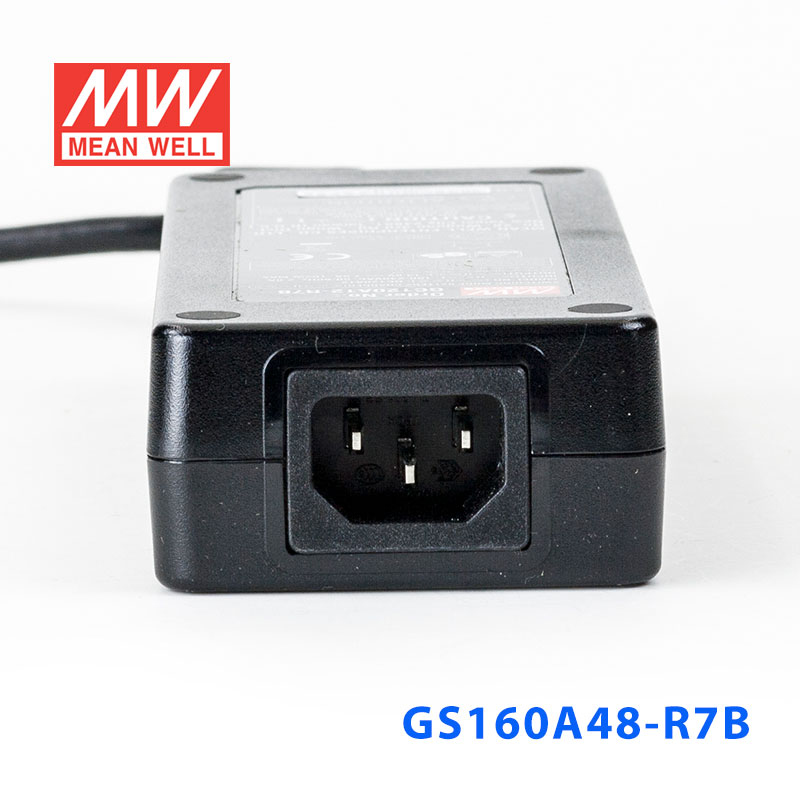

3极交流IEC320-C14输入接口
Class I电源(具有接地pin)
保护种类：短路/过负载/过电压/过温度
全封闭塑胶外壳

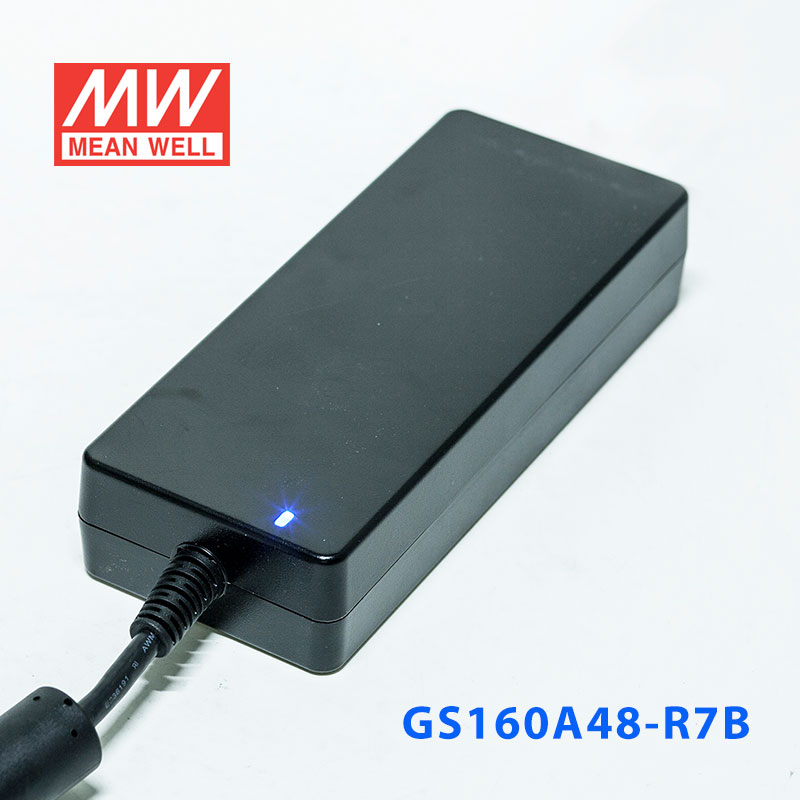

LED指示
2年质保

规格参数

GS160A48-R7B参数摘自官方规格书（2018-01-30 版）下载规格书 PDF

输出

安规型号: GS160A48
直流电压: 48V
额定电流: 3.34A
电流范围: 0 ~ 3.34A
额定功率(最大): 160W
纹波与噪声(最大)^注2: 240mVp-p
电压精度^注3: ±3.0%
线性调整率^注4: ±1.0%
负载调整率: ±3.0%
启动、上升时间^注5: 2000ms, 20ms / 230VAC 2500ms, 20ms / 115VAC(满载时)
保持时间(Typ.): 20ms / 230VAC 20ms / 115VAC(满载时)

输入

电压范围^注6: 85 ~ 264VAC或120 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.95 / 230VAC PF>0.98 / 115VAC(满载时)
效率(Typ.): 94%
交流电流: 1.85A / 115VAC 1A / 230VAC
浪涌电流(最大): 120A / 230VAC
漏电流(最大): 0.75mA / 240VAC

保护

过负载: 额定输出功率的105%~ 135% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 额定输出电压的105%~ 135% 保护模式:关断输出电压，重启后恢复
过温度: 90℃±10℃(RTH2:检测内部环境温度) 保护模式:关断输出电压，重启后恢复

环境

工作温度: -30～+70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -20 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL60950-1, CSA C22.2, TUV EN60950-1, PSE J60950-1(除48V外) 认证通过
耐压: I/P-O/P:3KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55032 class B, EN61000-3-2,3, FCC PART 15 / CISPR22 class B
电磁兼容抗扰度^注7: 符合EN61000-4-2,3,4,5,6,8,11,A级轻工业标准

其它

MTBF: ≥290.3Khrs MIL-HDBK-217F(25℃)
尺寸: 175*72*35mm (L*W*H)
包装: 0.66Kg;20pcs/14.2Kg/0.85CUFT

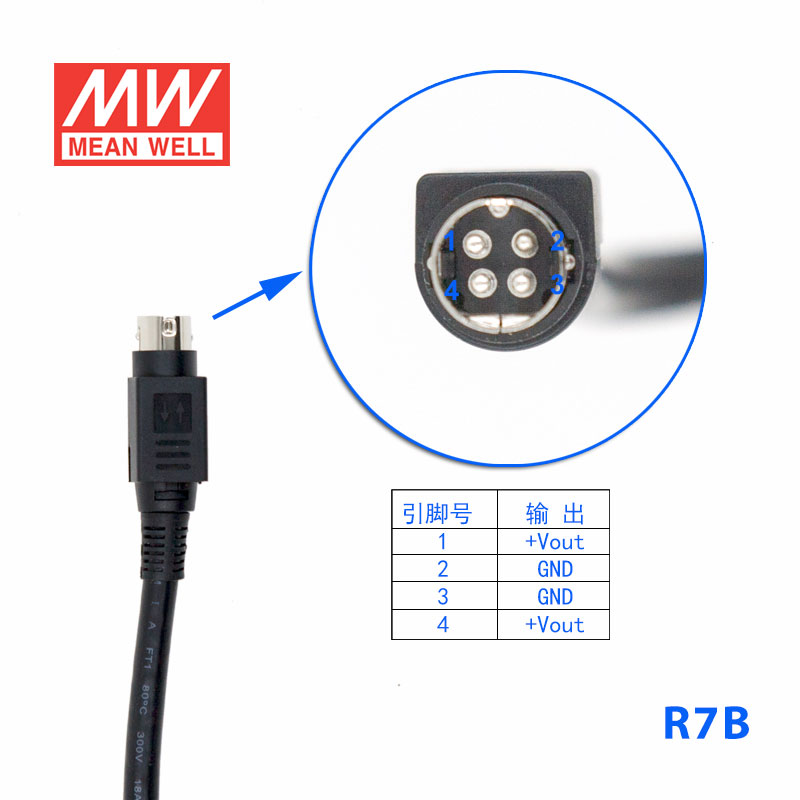

连接器

插头: 详见第2页 ; 其它型号可依客户需求订制
配线: 详见第2页 ; 其它型号可依客户需求订制

测试条件与备注7

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃ 70%RH 环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
启动时间是在冷开机状态下测得,连续开关机可能使启动时间变长。
低输入电压情况下需减额输出，具体请参照减额曲线图。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。

技术图纸

典型应用

■ 典型应用

IT设备 — 服务器、网络交换机、路由器、数据存储设备等。
安防监控 — 监控摄像头、DVR/NVR系统、门禁控制系统、报警设备等。
LED照明 — 大功率LED灯具、LED显示屏、智能照明系统等。
工业自动化 — 工业控制器、传感器、自动化设备、测试测量仪器等。
通信设备 — 无线基站、光纤通信设备、VoIP电话系统等。

资料下载

规格书1

GS160A48-R7B 规格书PDF下载
