明纬 MEAN WELL · MEAN WELL XLN SERIES 系列

明纬官方正品MEAN WELL XLN SERIES 系列3 年保修

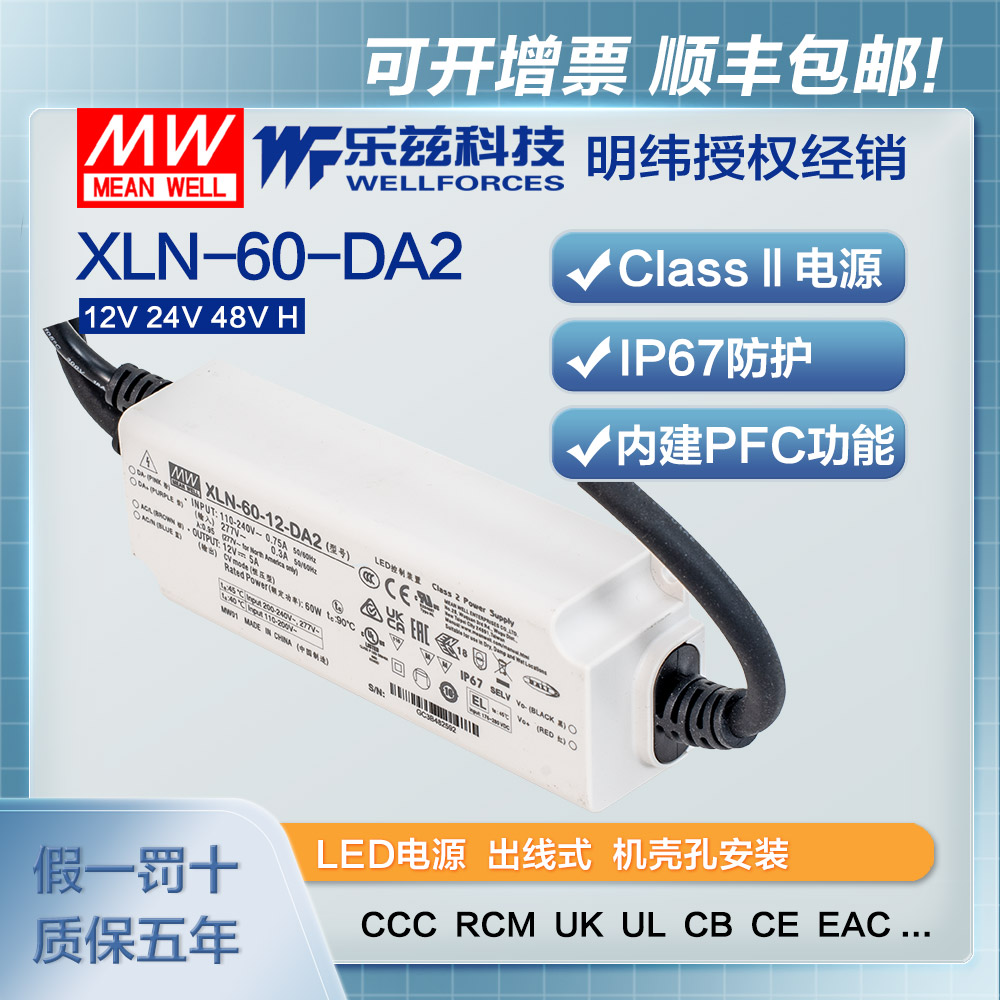

XLN-60-H-DA2 · LED电源恒功率CCC认证0.9~ 输出

Mean Well · Enclosed Switching Power Supply · 60W 60

输出电压: 60 V DC
额定功率: 60 W
输出电流: 1400m A

¥176.00含 13% 增值税

选择型号 — XLN-60系列XLN-60-H-DA2

XLN-60-1260W · 12V · 5A XLN-60-12-B60W · 12V · 5A XLN-60-12-DA260W · 12V · 5A XLN-60-2460W · 24V · 2.5A XLN-60-24-B60W · 24V · 2.5A XLN-60-24-DA260W · 24V · 2.5A XLN-60-4860W · 48V · 1.25A XLN-60-48-B60W · 48V · 1.25A XLN-60-48-DA260W · 48V · 1.25A XLN-60-H60W · 60V · 1400MA XLN-60-H-B60W · 60V · 1400MA

XLN-60-H-DA260W · 60V · 1400MA

现货即将售罄无货

现货 · 上海仓 3 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 XLN-60-H-DA2，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CCC CE EAC ENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

XLN-60-H-DA2 为该系列型号：额定电流 1400mA，额定功率 60W，典型效率 90%。

XLN-60系列是一款60W恒功率和恒压输出LED电源供应器。此系列机型可工作在输入电压100~305VAC并提供介于900mA~1700mA间不同电流之机型，输出电流可通过NFC调整。因具有最高可达90%之转换效率，整系列可于自然风冷散热下工作于-25℃ ~ +90℃之机壳温度范围。XLN-60遵循最新的三合一和DALI-2隔离调光设计，也可通过按压调光这种简单的方式进行调节，为LED照明系统提供最佳的设计弹性。

产品特点

多级恒功率模式，输出电流可通过NFC调整(H型）
恒压模式输出（12/24/48V)
塑胶外壳，Class Ⅱ和PFC设计
符合UL8750 Class 2 / Class P电源
符合CE Erp设计无闪烁
待机功耗<0.5W
满足应急照明(EL)应用
IP67防尘防水等级
最低调光等級0.1%(DALI-2 DT6)
功能：三合一调光(可关断) DALI-2 + 按压调光
5年质保

规格参数

XLN-60-H-DA2参数摘自官方规格书（2026-02-04 版）下载规格书 PDF

输出

额定电流: 1400mA
额定功率: 60W
开路电压^注15: 60V
电流调整范围 (通过NFC): 0.9~1.7A
恒流范围: 9~54V
纹波电流^注4: <4%
电流精度: ±5%
调光精度: 0~100%
上升、保持时间^注14: 800ms,100ms/ 230VAC,1000ms,100ms/ 115VAC

输入

电压范围: 100 ~ 305VAC 155 ~ 400VDC
频率范围: 47 ~ 63Hz
功率因数: PF≥0.95/115VAC, PF≥0.95/230VAC或PF≥0.9/277VAC@满载时 (请参考 "功率因素特性曲线" )
总谐波失真: THD< 20% (@负载 ≥60% /230VAC; @负载 ≥75%/277VAC) THD< 10% (@负载 100% /230VAC), (请参考 "总谐波失真特性曲线" )
效率(Typ.)^注12: 90%
交流电流(Typ.): 0.75A / 115VAC 0.35A / 230VAC 0.3A / 277VAC
浪涌电流: 冷启动15A(在50% Ipeak下测试twidth=310μs)/230VAC； Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置25台 (B型断路器) / 36台 (C型断路器)
漏电流: <0.75mA / 277VAC
待机功耗^注5: <0.5W 仅B/DA2机型(调光关断)

保护

短路: 打嗝模式，负载异常条件移除后可自动恢复
过温度: DA2型:状态 1 ：减额至 75% 负载;状态 2 ：减额至 50% 负载。异常条件移除后可自动恢复空白型&B型:减额至最低输出水平,异常条件移除后可自动恢复

环境

工作温度: Tcase=-25 ~ +90℃(请参考“输出负载vs温度”)
最大外壳温度: Tcase=90℃
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz，2G 10分钟/周期， X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL8750(type”HL”, Class P), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13(EL) appendix J suitable for emergency installations(DC input 176-280VDC); BS EN/EN62384独立,BIS IS15885(Part2/Sec13)(备注13), GB/T19510.1, GB/T19510.213, EAC TP TC 004 认证通过,设计参照AS/NZS 61347-1, AS/NZS 61347-2-13
DALI规范: 符合 IEC62386-101, 102, 207
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P :> 100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 项目标准测试等级
传导骚扰 Conducted BS EN/EN55015(CISPR15),GB/T 17743 -----
辐射骚扰 Radiated BS EN/EN55015(CISPR15),GB/T 17743 -----
谐波电流 Harmonic Current BS EN/EN61000-3-2,GB17625.1 CLASS C @ 负载≧60%
电压闪烁 Voltage Flicker BS EN/EN61000-3-3 -----
电磁兼容抗扰度: BS EN/EN61547
项目标准测试等级
静电放电 ESD BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact
射频电磁场辐射 Radiated BS EN/EN61000-4-3 Level 2
电快速瞬变脉冲群 EFT/Burst BS EN/EN61000-4-4 Level 2
浪涌 Surge BS EN/EN61000-4-5 Level 3, 1KV/Line-Line
射频场感应的传导骚扰 Conducted BS EN/EN61000-4-6 Level 2
工频磁场 Magnetic Field BS EN/EN61000-4-8 Level 2
Voltage Dips and Interruptions BS EN/EN61000-4-11 70% residual voltage for 10 period, 0% residual voltage for 0.5 periods

项目	标准	测试等级
传导骚扰 Conducted	BS EN/EN55015(CISPR15),GB/T 17743	-----
辐射骚扰 Radiated	BS EN/EN55015(CISPR15),GB/T 17743	-----
谐波电流 Harmonic Current	BS EN/EN61000-3-2,GB17625.1	CLASS C @ 负载≧60%
电压闪烁 Voltage Flicker	BS EN/EN61000-3-3	-----

项目	标准	测试等级
静电放电 ESD	BS EN/EN61000-4-2	Level 3, 8KV air; Level 2, 4KV contact
射频电磁场辐射 Radiated	BS EN/EN61000-4-3	Level 2
电快速瞬变脉冲群 EFT/Burst	BS EN/EN61000-4-4	Level 2
浪涌 Surge	BS EN/EN61000-4-5	Level 3, 1KV/Line-Line
射频场感应的传导骚扰 Conducted	BS EN/EN61000-4-6	Level 2
工频磁场 Magnetic Field	BS EN/EN61000-4-8	Level 2
Voltage Dips and Interruptions	BS EN/EN61000-4-11	70% residual voltage for 10 period, 0% residual voltage for 0.5 periods

其它

闪烁^注9: PstLM ≤ 1, SVM ≤ 0.4
MTBF: 4053.7K hrs min. Telcordia SR-332(Bellcore) ; 329.4 K hrs min. MIL-HDBK-217F (25℃)

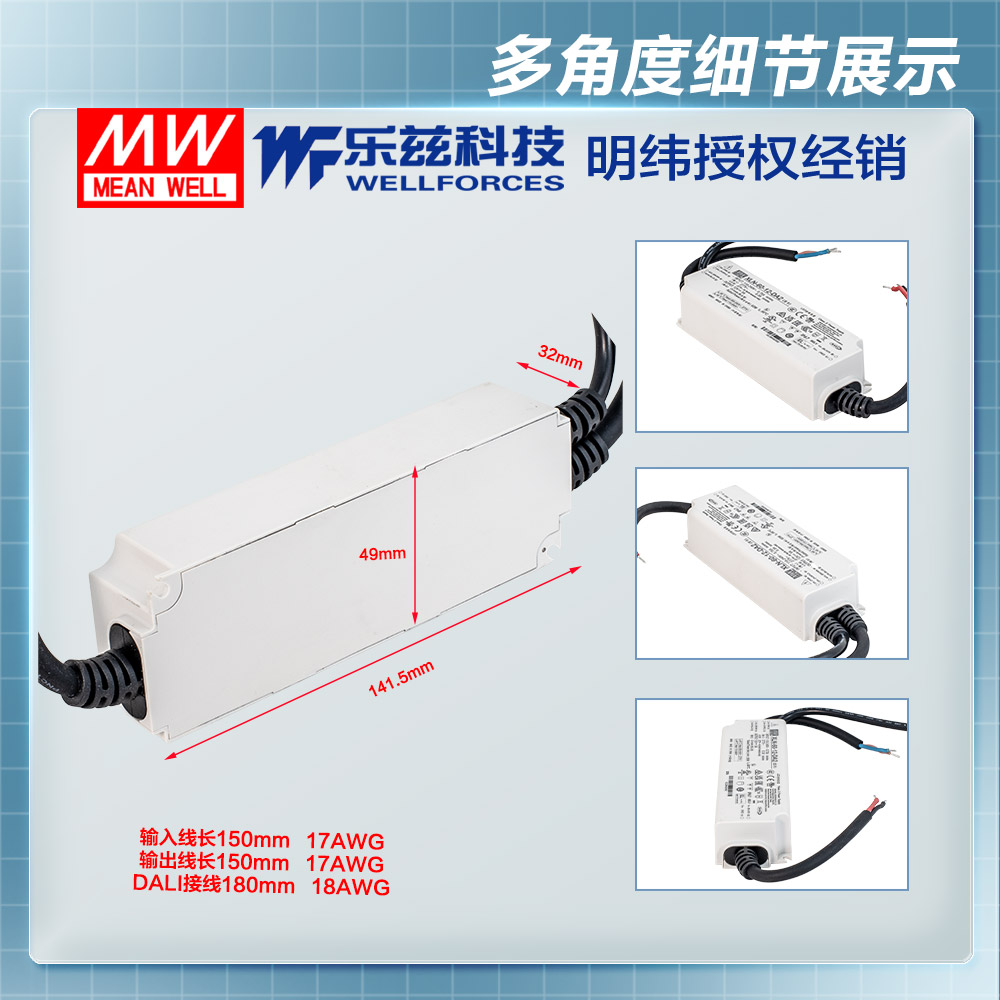

尺寸: 141.5*49*32mm (L*W*H)

测试条件与备注16

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
纹波电流是在在额定功率下输出最大电压的50%~100%测得。
待机功耗在230VAC下测得。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (详细请参阅https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
闪烁是使用MEAN WELL提供的光源，在满载情况下测得。
RCM是自愿申请,非IC分类独立LED电源装置，不适用于住宅安装。
此系列在最高机壳表面温度不高于75℃时可满足50000小时的典型预期使用寿命。（12V/24V/48V机型页）；H型机型页印为：这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
详情请咨询明纬业务。（12V/24V/48V机型页）；H型机型页印为：效率是在通过DIP开关设定在1050mA/54V输出时测得。
中国生产的机型以及部分印度生产型号可能没有BIS徽标，详细认证机型请参考BIS证书。有关更多信息，请联系您的 MEAN WELL 销售人员。
根据IEC 62386-101 / 102 DALI电源上电定时和中断法规，启动时间需要使用可以支持DALI开机功能的DALI控制器进行测试，否则DA2型的启动时间的将超过0.5秒。（仅H型机型页）
空载条件下输出打嗝（仅H-Type机型）（仅H型机型页）
详情请咨询明纬业务。（仅H型机型页）

技术图纸

XLN-60-H-DA2 LED模块驱动方式 — LED模块驱动方式点击查看大图

XLN-60-H-DA2 NFC 机型功能手册 (相关要求) — NFC 机型功能手册 (相关要求)左右滑动 · 点击查看大图

XLN-60-H-DA2 PWM 型式调光输出原则 — PWM 型式调光输出原则左右滑动 · 点击查看大图

XLN-60-H-DA2 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

XLN-60-H-DA2 静态特性曲线 — 静态特性曲线左右滑动 · 点击查看大图

XLN-60-H-DA2 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

XLN-60-H-DA2 功率因素特性曲线 — 功率因素特性曲线左右滑动 · 点击查看大图

XLN-60-H-DA2 效率vs 负载 — 效率vs 负载左右滑动 · 点击查看大图

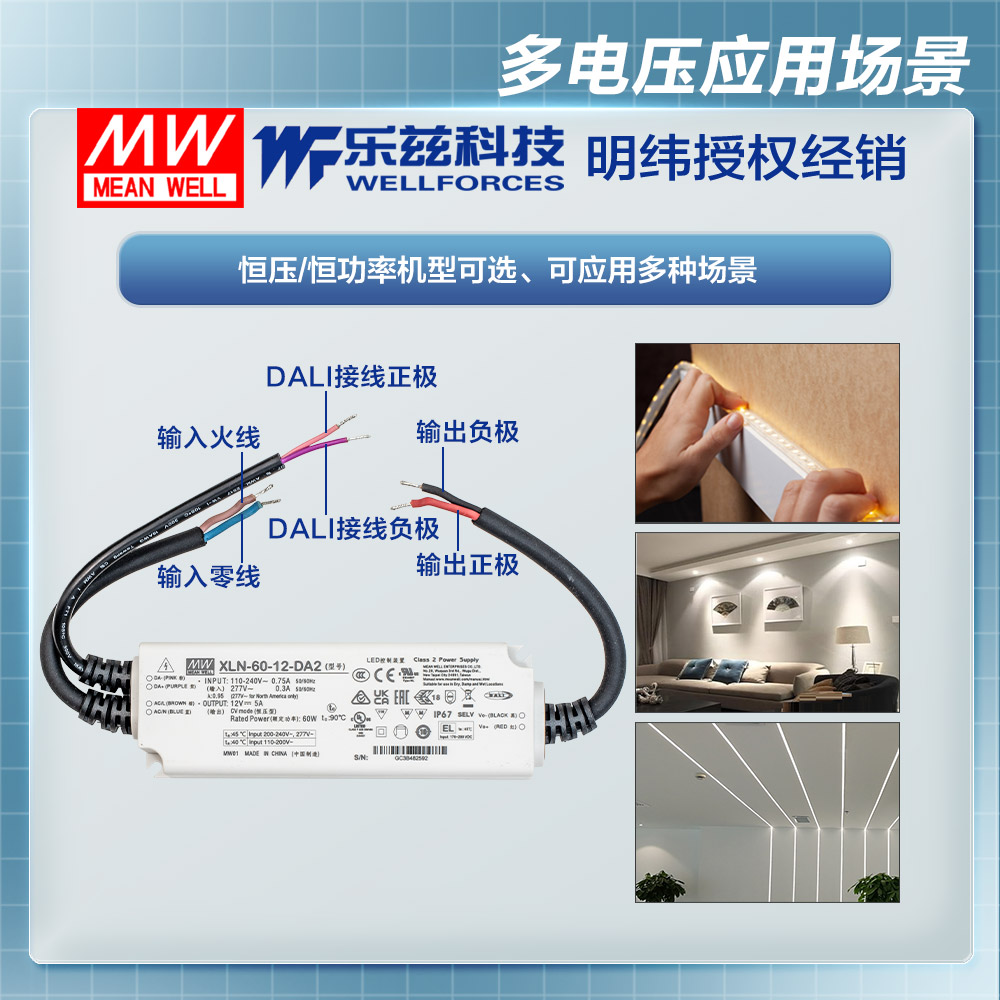

典型应用

嵌灯
筒灯
面板灯
商业照明
装饰照明
LED灯条
DALI数字照明

资料下载

规格书1

XLN-60-H-DA2 规格书PDF下载

3D 图档1

XLN-60-H-DA2 3D 图档ZIP下载

认证证书11

BIS认证证书XLN,XLC-25,40,60-BIS-cer.pdfPDF下载

ENEC认证证书XLC,XLN-60-ENEC-cer.pdfPDF下载

CCC认证证书XLN-60-CCC-cer.pdfPDF下载

EAC认证证书XLN,XLC-25,40,60-EAC-cer.pdfPDF下载

EAC认证证书XLN,XLC-25,40,60-EAC RoHS-cer.pdfPDF下载

CB认证证书XLC,XLN-60-CB(Independent)-cer.pdfPDF下载

EMC认证证书XLC,XLN-60-EMC-cer.pdfPDF下载

CE认证证书XLN-60,XLC-60-CE-dec.pdfPDF下载

UK认证证书XLN-60,XLC-60-UK-dec.pdfPDF下载

UL认证证书E334687-UL-cer.pdfPDF下载

FLICKER认证证书XLC,XLN-60-Flicker-cer.pdfPDF下载
