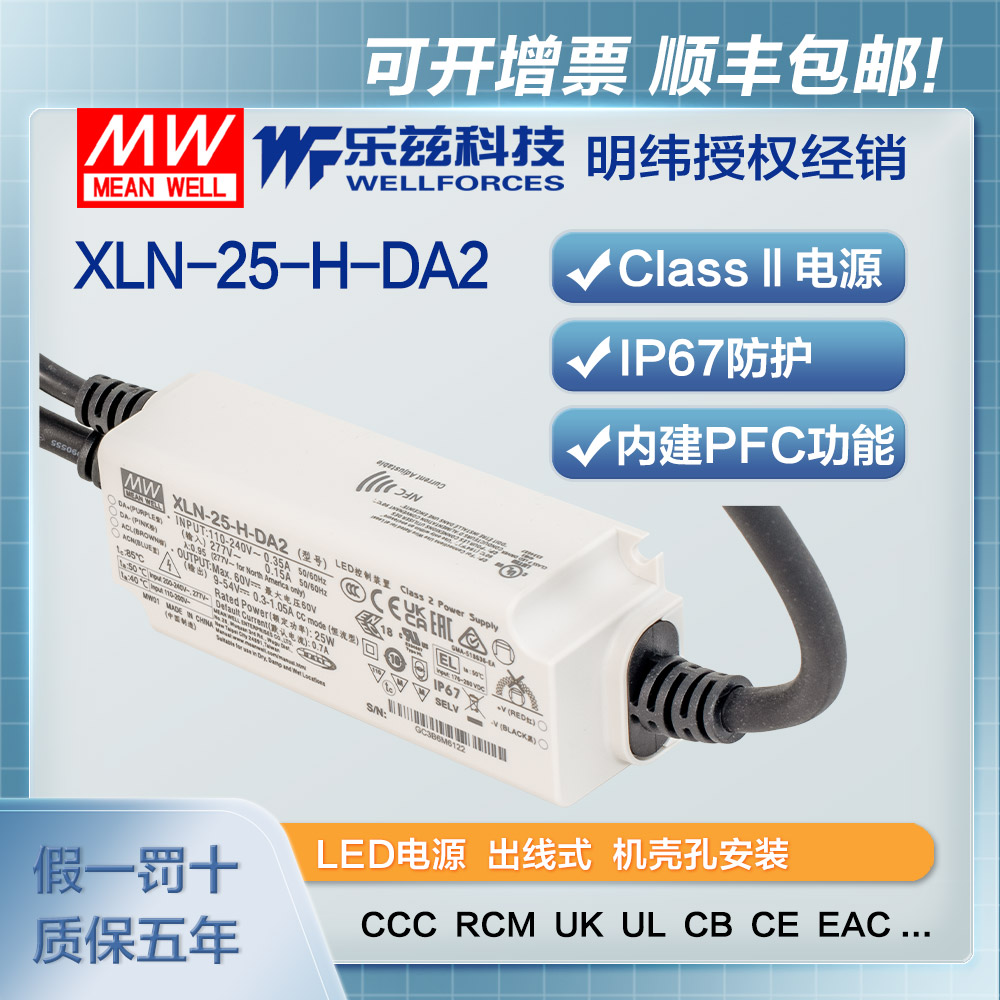

XLN-25-H-DA2 · LED电源恒功率CCC认证0.3~ 输出

Mean Well · Enclosed Switching Power Supply · 25W 60

输出电压: 60 V DC
额定功率: 25 W
输出电流: 700m A

¥135.00含 13% 增值税

选择型号 — XLN-25系列XLN-25-H-DA2

XLN-25-1225.2W · 12V · 2.1A XLN-25-12-B2W XLN-25-12-DA22W XLN-25-2425.2W · 24V · 1.05A XLN-25-24-B2W XLN-25-24-DA22W XLN-25-H25W · 60V · 700MA XLN-25-H-B25W · 60V · 700MA

XLN-25-H-DA225W · 60V · 700MA

现货无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 XLN-25-H-DA2，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CCC CE EAC ENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

XLN-25-H-DA2 为该系列型号：额定功率 25W，典型效率 88%。

XLN-25系列是一款25W恒功率/恒压输出的LED驱动器。输入电压范围为100~305VAC，输出电流范围为300 mA~1050 mA，输出电流可通过NFC设定。效率高达88%，可在自然散热条件下， -25℃~85℃的外壳温度下工作。XLN-25遵循最新的三合一和 DALI-2 隔离调光设计。XLN-25也可通过按压调光这种简单的方式进行调节，为LED照明应用提供了更多灵活性。

产品特点

多级恒定功率模式，输出可通过NFC进行设置(H型)
恒压模式输出(12V/24V)
塑料外壳，Class II和PFC设计
符合UL8750 Class 2/Class P电源
符合CE ErP指令，无闪烁
待机功耗 <0.5W
满足应急照明(EL)应用
IP67防尘防水等级
最小调光等级 0.1% (DALI-2 DT6)
调光功能：三合一调光 (可关断) DALI-2 + 按压调光
5 年质保

规格参数

XLN-25-H-DA2参数摘自官方规格书（2026-02-04 版）下载规格书 PDF

输出

开路电压^注2: 60V
默认电流: 700mA
电流调整范围(通过NFC): 0.3~1.05A
恒流区域^注3: 9~54V
额定功率: 25W
电流纹波: <4%
电流精度: ±5%
调光范围: 0~100%
启动,上升时间: 500ms, 100ms/230VAC, 1000ms, 100ms/115VAC

输入

电压范围: 100 ~ 305VAC 141 ~ 400VDC
频率范围: 47 ~ 63Hz
功率因数: PF≧0.97/115VAC, PF≧0.95/230VAC, PF≧0.92/277VAC@满载 (请参考“功率因数特性曲线(PF)”)
总谐波失真: THD<10%(@≧50%负载/230VAC; @≧75%负载/277VAC), THD<15%(@≧50%负载/115VAC) (请参考 “总谐波失真特性曲线(THD)” )
效率(Typ.): 88%
交流电流: 0.35A / 115VAC 0.18A / 230VAC 0.15A/277VAC
浪涌电流(Typ.): 冷启动10A(在50% Ipeak下测量 twidth=100μs ) at 230VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置71台 (B型断路器) / 71台 (C型断路器)
漏电流: <0.75mA / 277VAC
空载功耗^注8: 空载功耗<0.5W(调光关断)

保护

短路: 打嗝模式，异常状态解除后自动恢复
过温度: 空白型和B型：降额到最低输出等级。异常状态解除后自动恢复。 DA2 型:第 1 阶段:降额至 75% 负载;第 2 阶段:降额至 50% 负载。异常状态解除后自动恢复。

环境

工作温度: Tcase=-25 ~ 85℃ (请参考“输出负载VS温度”)
最大外壳温度: Tcase=85℃
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟./周期, X, Y, Z 轴各60分钟

安规和电磁兼容

安全规范: ENEC BS EN/EN61347-1, BS EN/EN61347-2-13(EL) 附录 J 适用于紧急安装(DC 输入 176-280VDC); BS EN/EN62384独立式 , BIS IS15885(Part2/Sec13)(备注13),GB/T19510.1, GB/T19510.213, EAC TP TC 004,UL8750(Type HL and Class P); CSA C22.2 No. 250.13-12, AS/NZS 61347-1, AS/NZS 61347-2-13 认证通过;
DALI 规范: 符合 IEC62386-101,102,207
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P:>100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 项目标准测试等级
传导骚扰 Conducted BS EN/EN55015(CISPR15),GB/T 17743 -----
辐射骚扰 Radiated BS EN/EN55015(CISPR15),GB/T 17743 -----
谐波电流 Harmonic Current BS EN/EN61000-3-2,GB17625.1 CLASS C @ 负载≧50%
电压闪烁 Voltage Flicker BS EN/EN61000-3-3 -----
电磁兼容抗扰度: BS EN/EN61547
项目标准测试等级
静电放电 ESD BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact
射频电磁场辐射 Radiated BS EN/EN61000-4-3 Level 2
电快速瞬变脉冲群 EFT/Burst BS EN/EN61000-4-4 Level 2
浪涌 Surge BS EN/EN61000-4-5 Level 3, 1KV/Line-Line
射频场感应的传导骚扰 Conducted BS EN/EN61000-4-6 Level 2
工频磁场 Magnetic Field BS EN/EN61000-4-8 Level 2
Voltage Dips and Interruptions BS EN/EN61000-4-11 70% residual voltage for 10 period, 0% residual voltage for 0.5 periods

项目	标准	测试等级
传导骚扰 Conducted	BS EN/EN55015(CISPR15),GB/T 17743	-----
辐射骚扰 Radiated	BS EN/EN55015(CISPR15),GB/T 17743	-----
谐波电流 Harmonic Current	BS EN/EN61000-3-2,GB17625.1	CLASS C @ 负载≧50%
电压闪烁 Voltage Flicker	BS EN/EN61000-3-3	-----

项目	标准	测试等级
静电放电 ESD	BS EN/EN61000-4-2	Level 3, 8KV air; Level 2, 4KV contact
射频电磁场辐射 Radiated	BS EN/EN61000-4-3	Level 2
电快速瞬变脉冲群 EFT/Burst	BS EN/EN61000-4-4	Level 2
浪涌 Surge	BS EN/EN61000-4-5	Level 3, 1KV/Line-Line
射频场感应的传导骚扰 Conducted	BS EN/EN61000-4-6	Level 2
工频磁场 Magnetic Field	BS EN/EN61000-4-8	Level 2
Voltage Dips and Interruptions	BS EN/EN61000-4-11	70% residual voltage for 10 period, 0% residual voltage for 0.5 periods

其它

闪烁: PstLM ≤ 1, SVM ≤ 0.4
MTBF: 3949.8 K hrs min. Telcordia SR-332 (Bellcore) ; 338.5 Khrs min. MIL-HDBK-217F (25℃)

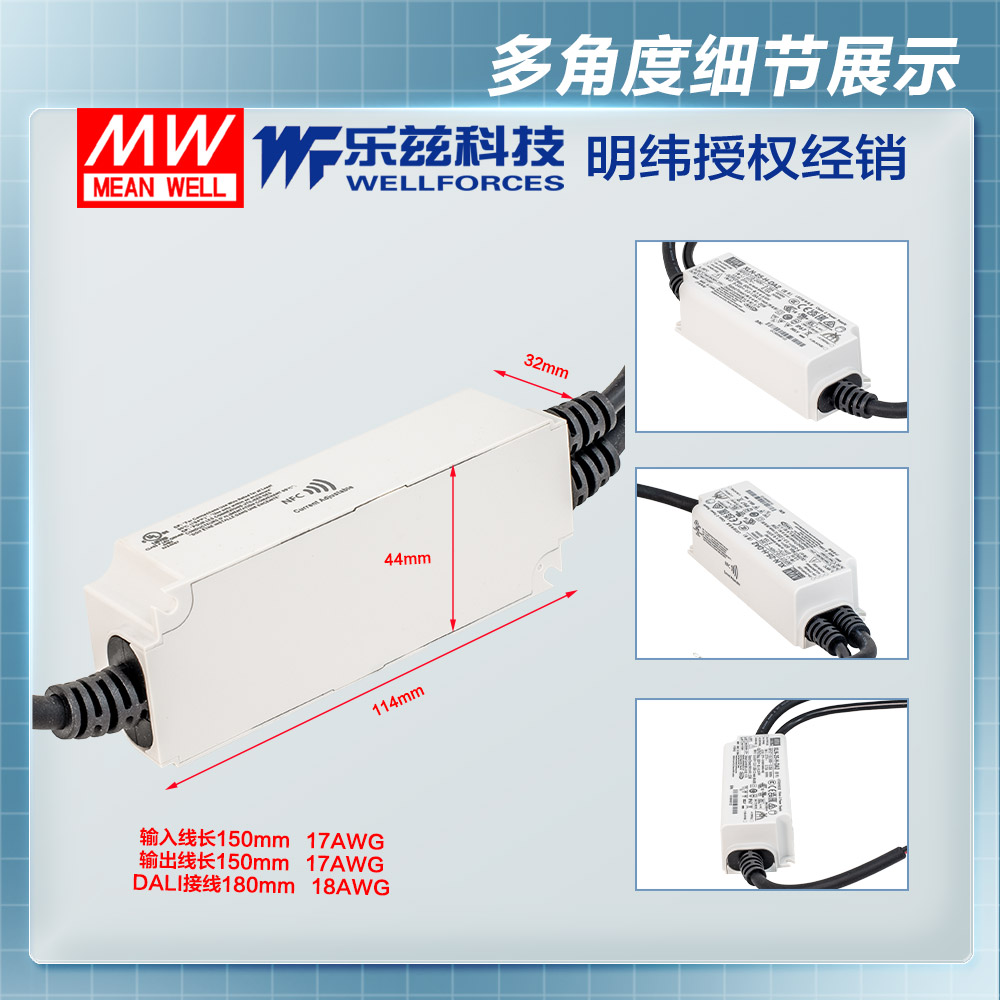

尺寸: 114*44*32mm (L*W*H)

测试条件与备注29

[XLN-25-12/24 页] 1. 如未特别说明，所有规格参数均在输入为230VAC 、额定电流和 25°C 环境温度下测量。
在低输入电压下，需要降额输出。详情请参阅“静态特性”部分。
纹波和噪声测量方法：使用一条12"双绞线，同时终端并联0.1uF和47uF电容，在20MHz带宽下进行量测。
精度：包括设定误差、线性调整率和负载调整率。
启动时间是在冷机启动下测得，频繁地开关机可能使启动时间增长。
闪烁是使用MEAN WELL提供的光源，在满载情况下测得。
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新 ErP 法规要求。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
当海拔高度超过2000米（6500英尺）时，无风扇机型环境温度依每3.5°C/1000m比例下降，有风扇机型环境温度依每5°C/1000m比例下降。
当本系列机型的外壳最高温度点 tc 低于 70°C，使用工作寿命大于50000 小时。
来自美洲地区的产品可能没有PSE / CCC / BIS / KC徽标。有关更多信息，请联系您的MEAN WELL销售人员。
更多相关信息，请联系MEAN WELL 销售人员。
来自中国地区的产品可能没有BIS徽标。有关更多信息, 请联系您的MEAN WELL销售人员。
[XLN-25-H 页] 1. 如未特别说明，所有规格参数均在输入为230VAC 、额定电流和 25°C 环境温度下测量。
空载条件下输出打嗝。
请参考“LED电源驱动模式”。
在低输入电压下，需要降额输出。详情请参阅“静态特性”部分。
启动时间是在冷机启动下测得，频繁地开关机可能使启动时间增长。
根据 IEC 62386-101/102 DALI 电源上电定时和中断法规，启动时间需要使用可以支持 DALI 开机的 DALI 控制器进行测试，否则启动时间将超过 0.5 秒。
效率是在 500mA/50V输出下测量的，输出电流由NFC设定。
待机功耗在 230VAC 下测量。
闪烁是使用MEAN WELL提供的光源，在满载情况下测得。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
当海拔高度超过2000米（6500英尺）时，无风扇机型环境温度依每3.5°C/1000m比例下降，有风扇机型环境温度依每5°C/1000m比例下降。
当本系列机型的外壳最高温度点 tc 低于 70°C，使用工作寿命大于50000 小时。
来自中国地区的产品可能没有BIS徽标。有关更多信息, 请联系您的MEAN WELL销售人员。
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新 ErP 法规要求。
来自美洲地区的产品可能没有PSE / CCC / BIS / KC徽标。有关更多信息，请联系您的MEAN WELL销售人员。
更多相关信息，请联系MEAN WELL 销售人员。

技术图纸

XLN-25-H-DA2 LED电源驱动模式 — LED电源驱动模式点击查看大图

XLN-25-H-DA2 NFC功能说明 — NFC功能说明左右滑动 · 点击查看大图

XLN-25-H-DA2 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

XLN-25-H-DA2 静态特性曲线 — 静态特性曲线左右滑动 · 点击查看大图

XLN-25-H-DA2 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

XLN-25-H-DA2 功率因素特性曲线(PF) — 功率因素特性曲线(PF)左右滑动 · 点击查看大图

XLN-25-H-DA2 效率vs负载 — 效率vs负载左右滑动 · 点击查看大图
