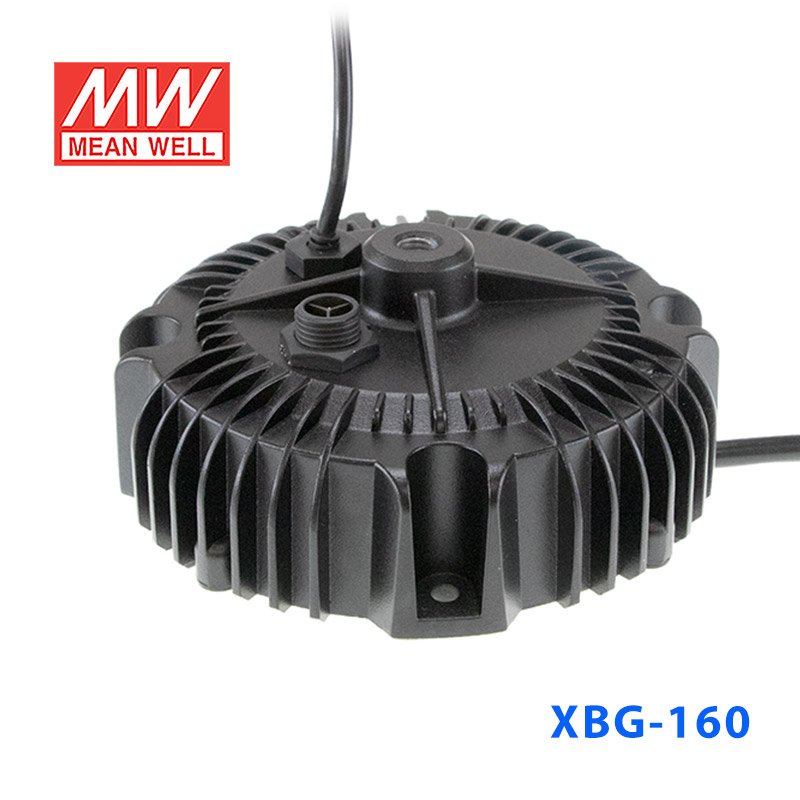

XBG-160-AB · 34~56V3300mA 左右LED驱动器三合一调光

Mean Well · Enclosed Switching Power Supply · 160W 60

输出电压: 60 V DC
额定功率: 160 W
输出电流: 3300m A

¥224.00含 13% 增值税

选择型号 — XBG-160系列XBG-160-AB

XBG-160-A160W · 60V · 3300MA

XBG-160-AB160W · 60V · 3300MA

即将售罄

现货 · 上海仓 4 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 XBG-160-AB，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CCC CE EAC ENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

XBG-160-AB 为该系列型号：额定功率 159.9W，典型效率 93%。

XBG-160系列是一款160W交流变直流LED电源供应器，以恒功率模式输出为特点。此系列机型可工作在输入电压为90~305VAC，并提供输出额恒流介于2850mA~4100mA间的多种机型。因具有最高可达 93%之高转换效率，采用无风扇设计，可于自然风冷散热下工作于-40℃~+90℃ 之机壳温度范围。金属外壳以IP67高防护等级之设计，使得XBG-160对于户内或户外的应用均适用。此外，创新的境适应能力使得此系列机型能够可靠地点亮LED灯，适用于几乎所有可安装LED灯具的场所中的各种应用环境。XBG-160具有IEC61347/GB7000.1-2015和UL8750等最新的国际安全规范证书。输出和调光线路也是符合最新的法规要求，同时保证使用者和灯具系统在安装过程中的安全。

产品特点

工作在70%~100%恒功率模式下全功率输出
宽输入范围 90~305VAC；内置主动式PFC功能
金属防水设计IP67 防护等级
功能可选：输出内部电位器调整; 三合一调光;
寿命>50000小时和5年质保
带连接器AC输入线，使用方便

规格参数

XBG-160-AB参数摘自官方规格书（2026-02-09 版）下载规格书 PDF

输出

默认电流: 3300mA
额定功率: 159.9W
恒流范围: 34~56V

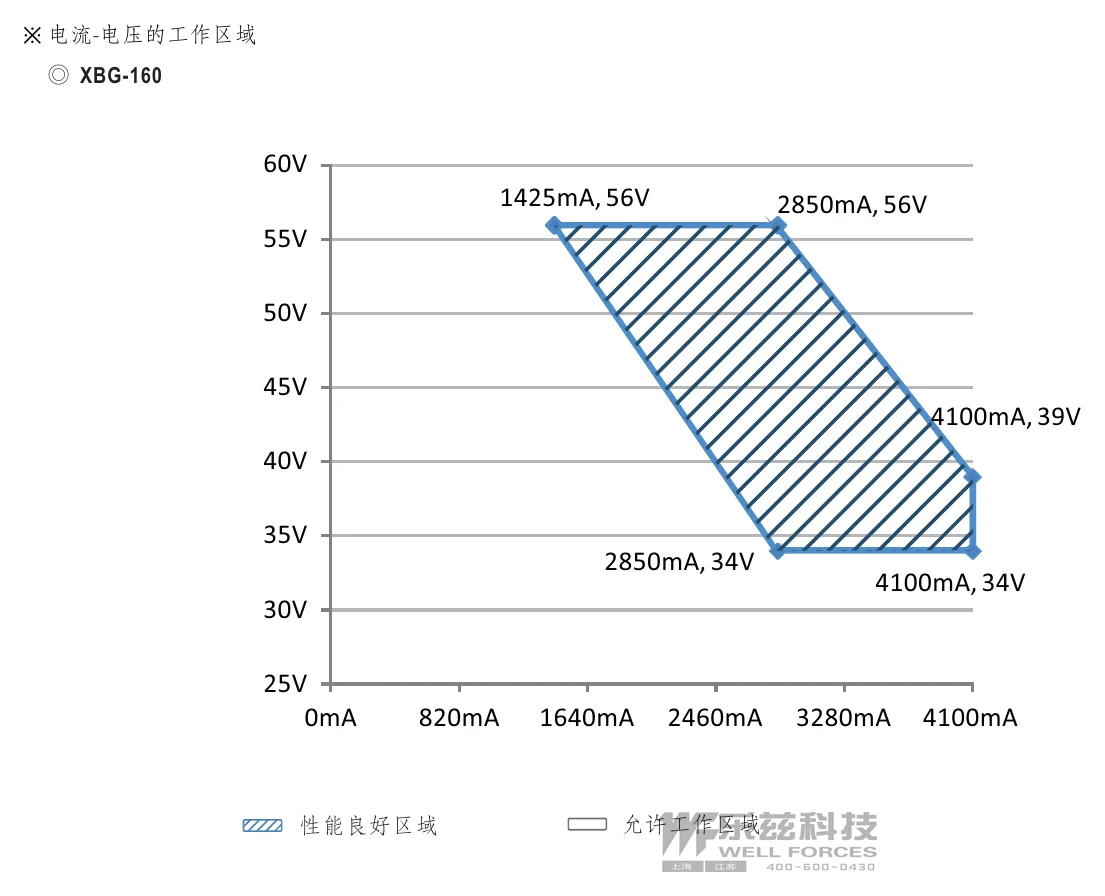

全功率电流范围: 2850~4100mA
开路电压(最大): 60V
电流调整范围: 1425~4100mA
电流纹波: 5.0% max. @额定电流
电流精度: ±5%
启动时间^注4: 500ms/ 230VAC , 2000ms / 115VAC

输入

电压范围^注2: 90 ~ 305VAC 127 ~ 431VDC (请参考“静态特性曲线”)
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF≧0.97/115VAC或PF≧0.95/230VAC或PF≧0.92/277VAC满载时 (请参考 “功率因素特性曲线” )
总谐波失真: THD< 10% (@负载≧60% /115VAC, 230VAC； @负载≧75%/277VAC) (请参考 “总谐波失真特性曲线” )
效率(Typ.): 93%
交流电流(Typ.): 2.0A / 115VAC 0.8A / 230VAC 0.7A / 277VAC
浪涌电流(Typ.): 冷启动50A(在50% Ipeak下测试twidth=620μs)/230VAC； Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置4台 (B型断路器) / 7台 (C型断路器)
漏电流: <0.75mA / 277VAC
空载/待机功耗: 空载功耗<0.5W(A 型) 待机功耗<0.5W(AB型)

保护

过电流: 95 ~ 108% 恒流限制，负载异常条件移除后可自动恢复
短路: 打嗝模式，负载异常条件移除后可自动恢复
过电压: 61 ~ 78V 关断输出电压，重启恢复
过温度: 关断输出电压，重启恢复

环境

工作温度: Tcase=-40 ~ +90℃(请参考“输出负载vs温度”)
最大外壳温度: Tcase=+90℃
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH，无冷凝
温度系数: ±0.03%/℃ (0 ~ 60℃)
耐振动: 10 ~ 500Hz，5G 12分钟/周期， X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL8750(type”HL”),CSA C22.2 No.250.13-12;ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384; IS15885(Part2/Sec13);GB/T19510.1,GB/T19510.213, IP67 EAC TP TC 004认证通过
耐压: I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC
绝缘阻抗: I/P-O/P,I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃ / 70% RH
电磁兼容发射: 项目标准测试等级
传导骚扰 Conducted BS EN/EN55015(CISPR15),GB/T 17743 -----
辐射骚扰 Radiated BS EN/EN55015(CISPR15),GB/T 17743 -----
谐波电流 Harmonic Current BS EN/EN61000-3-2,GB17625.1 CLASS C @ 负载≧50%
电压闪烁 Voltage Flicker BS EN/EN61000-3-3 -----
电磁兼容抗扰度: BS EN/EN55024 , BS EN/EN61204-3 , BS EN/EN61000-6-2
项目标准测试等级
静电放电 ESD BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact
射频电磁场辐射 Radiated BS EN/EN61000-4-3 Level 3
电快速瞬变脉冲群 EFT/Burst BS EN/EN61000-4-4 Level 3
浪涌 Surge BS EN/EN61000-4-5 4KV/Line-Line 6KV/Line-Earth
射频场感应的传导骚扰 Conducted BS EN/EN61000-4-6 Level 3
工频磁场 Magnetic Field BS EN/EN61000-4-8 Level 4
Voltage Dips and Interruptions BS EN/EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods

项目	标准	测试等级
传导骚扰 Conducted	BS EN/EN55015(CISPR15),GB/T 17743	-----
辐射骚扰 Radiated	BS EN/EN55015(CISPR15),GB/T 17743	-----
谐波电流 Harmonic Current	BS EN/EN61000-3-2,GB17625.1	CLASS C @ 负载≧50%
电压闪烁 Voltage Flicker	BS EN/EN61000-3-3	-----

项目	标准	测试等级
静电放电 ESD	BS EN/EN61000-4-2	Level 3, 8KV air; Level 2, 4KV contact
射频电磁场辐射 Radiated	BS EN/EN61000-4-3	Level 3
电快速瞬变脉冲群 EFT/Burst	BS EN/EN61000-4-4	Level 3
浪涌 Surge	BS EN/EN61000-4-5	4KV/Line-Line 6KV/Line-Earth
射频场感应的传导骚扰 Conducted	BS EN/EN61000-4-6	Level 3
工频磁场 Magnetic Field	BS EN/EN61000-4-8	Level 4
Voltage Dips and Interruptions	BS EN/EN61000-4-11	>95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods

其它

MTBF: 3173.6K hrs Telcordia SR-332 (Bellcore) ; 282.4K hrs MIL-HDBK-217F (25℃)
寿命^注5: 50000 hrs

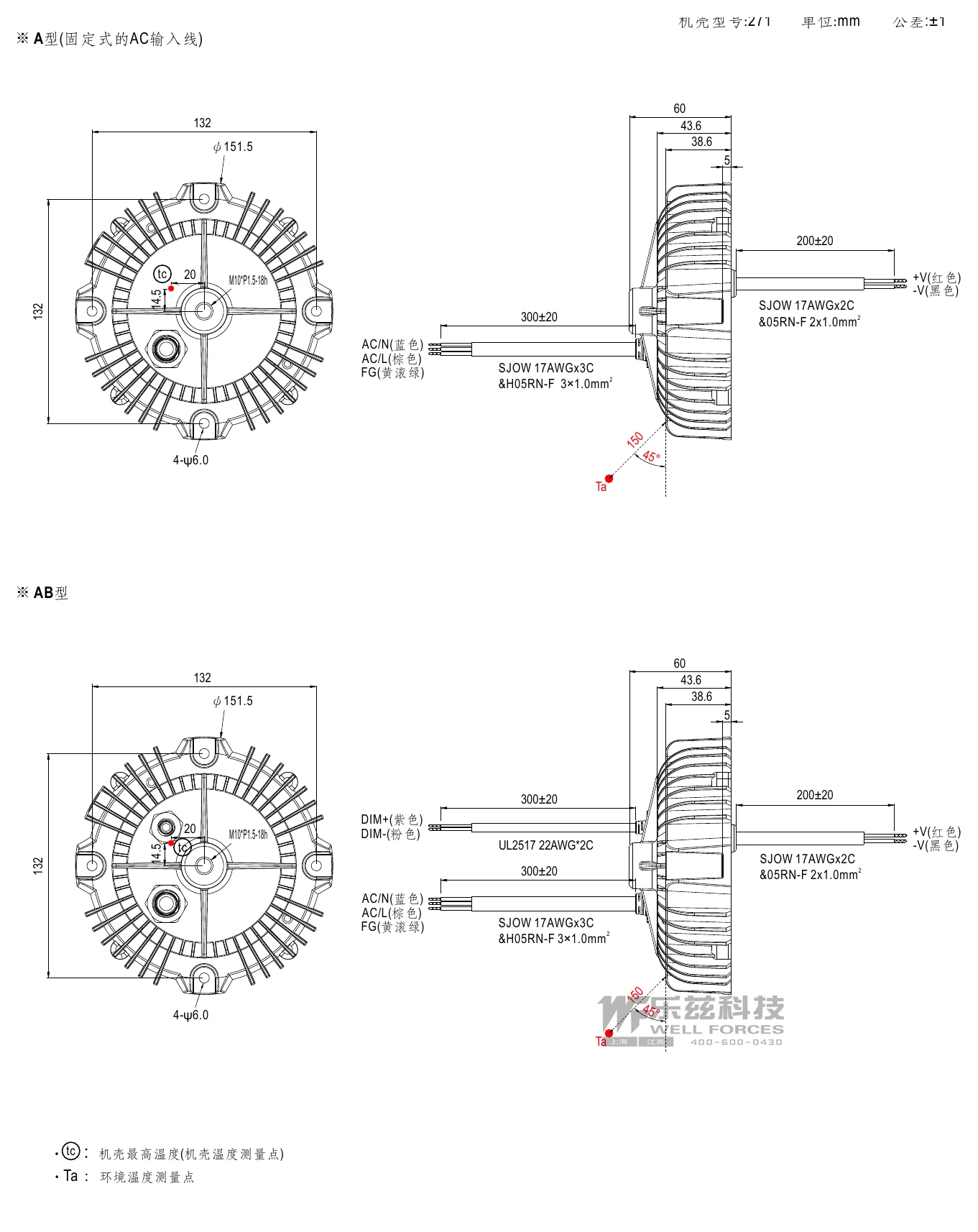

尺寸: φ151.5*60mm (D*H)

测试条件与备注11

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
当本系列机型的外壳最高温度点Tc低于70℃，使用工作寿命大于50000小时。
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
请参考明纬网站http://www.meanwell.com上的保固声明。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
来自美洲地区的产品可能没有PSE / CCC / BIS / KC徽标。有关更多信息，请联系您的MEAN WELL销售人员。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf
A/AB type若需符合Type HL应用则需考虑内置使用或灌封胶填充Io调节孔。

技术图纸

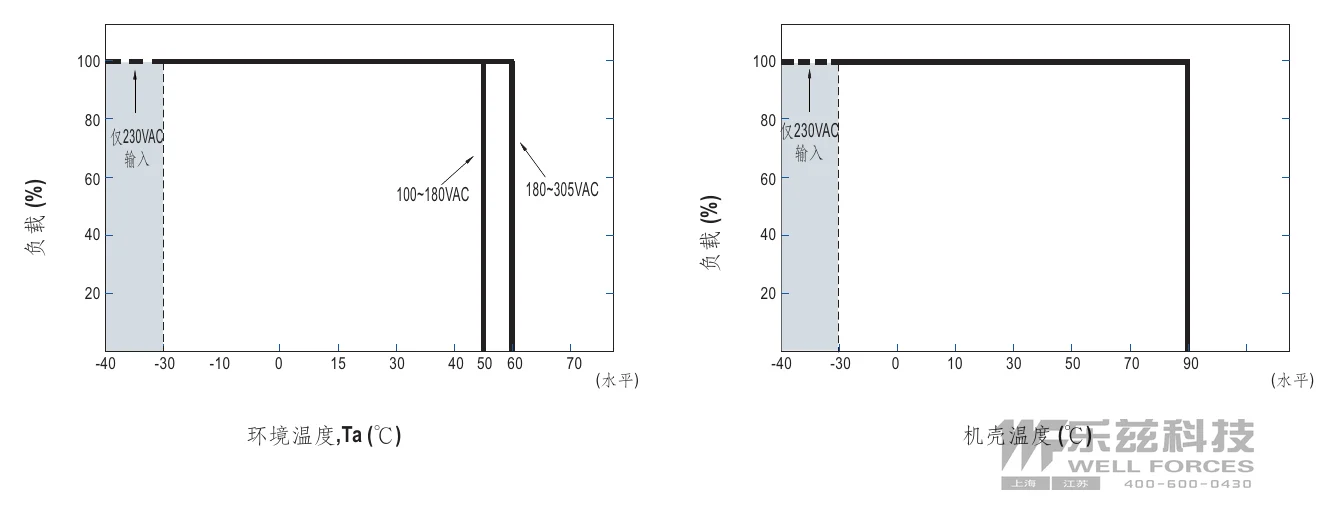

XBG-160-AB 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

XBG-160-AB 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

典型应用

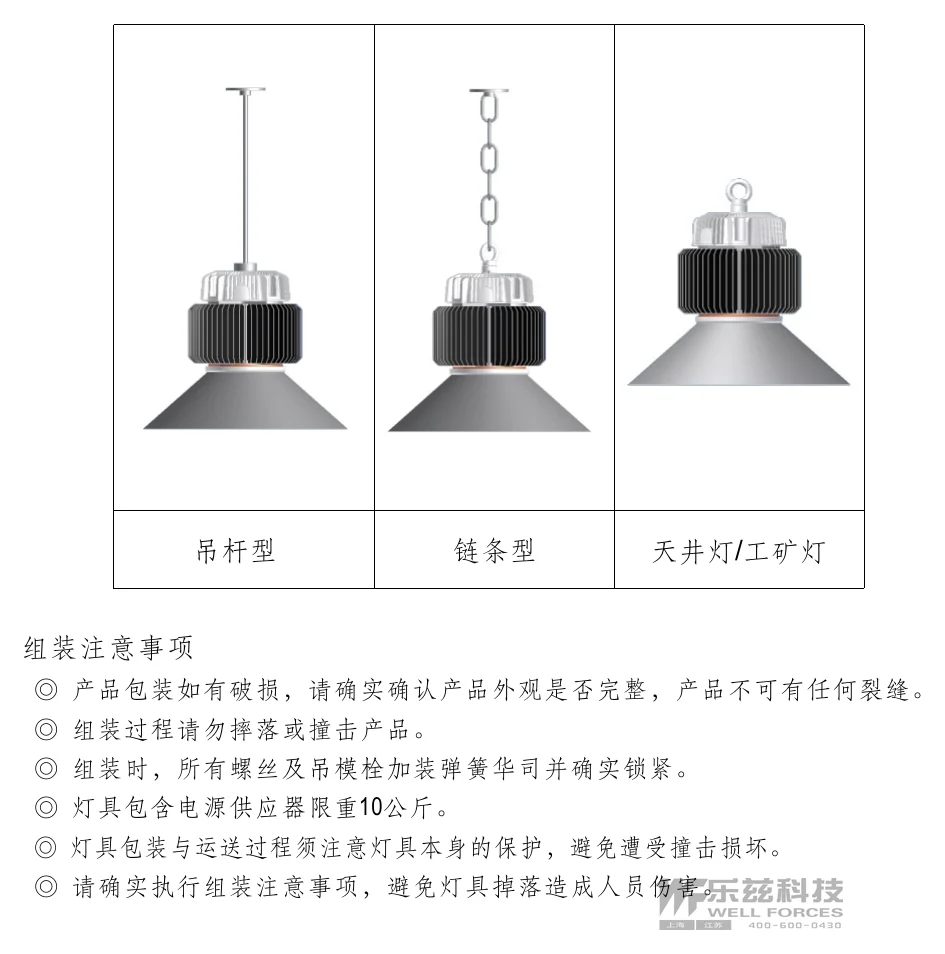

LED天井灯
LED射灯
LED聚光灯
防爆照明
适用于装在Class I, Division 2类
