明纬 MEAN WELL · HBGP SERIES 系列

明纬官方正品HBGP SERIES 系列3 年保修

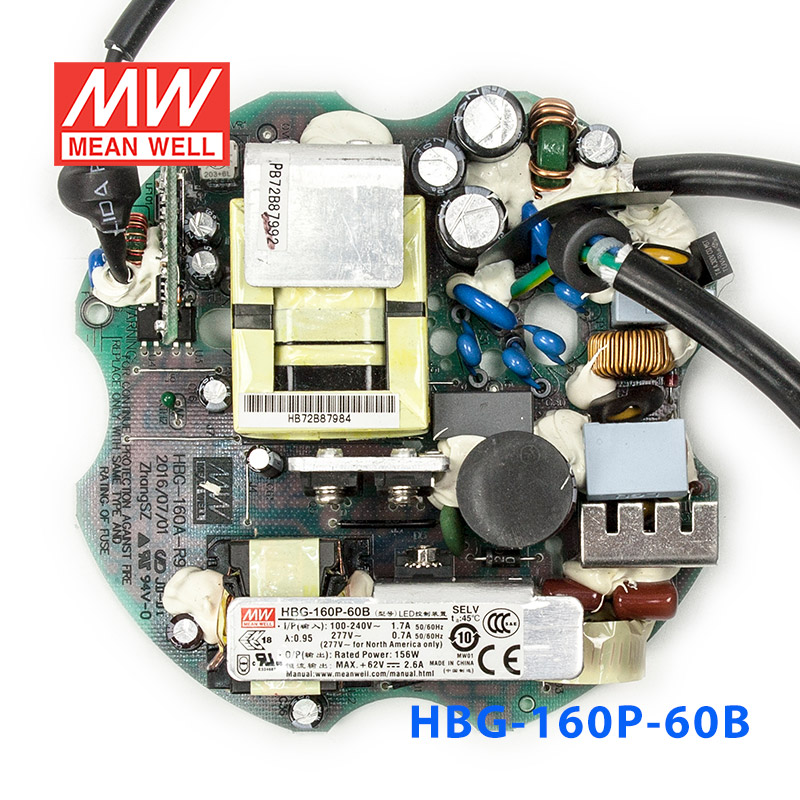

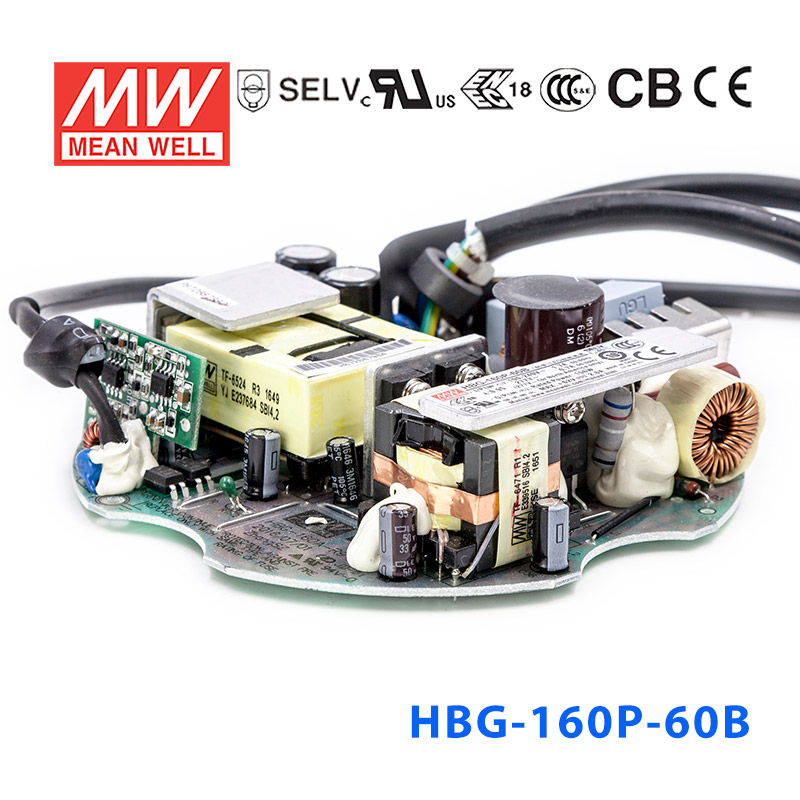

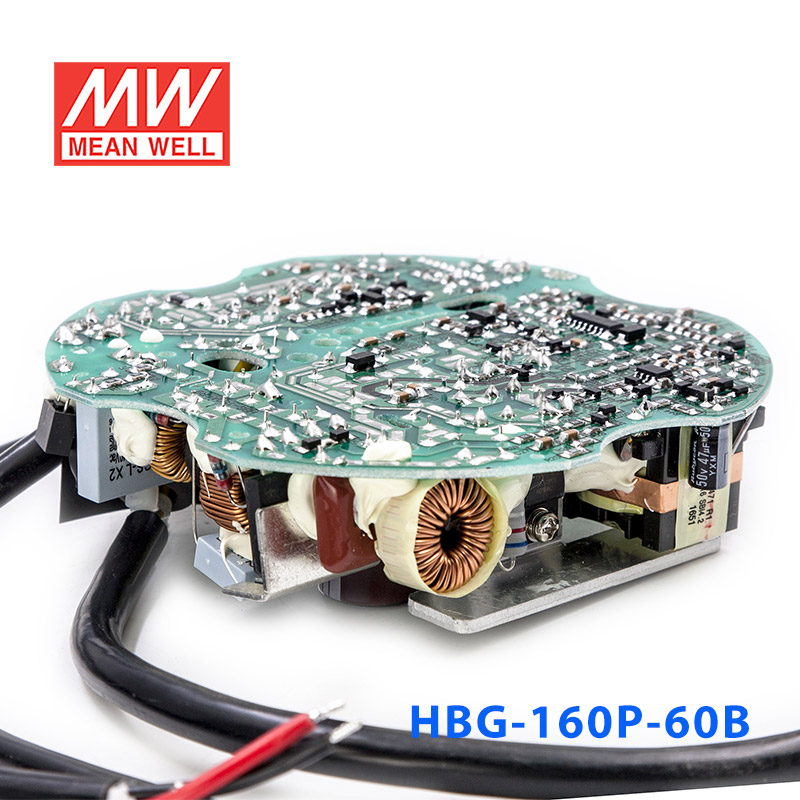

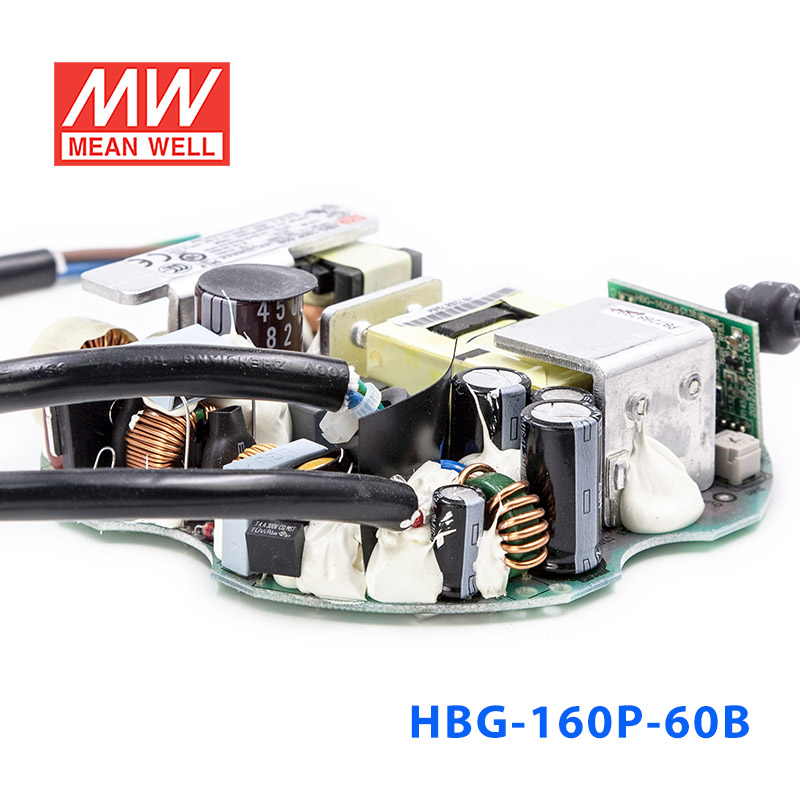

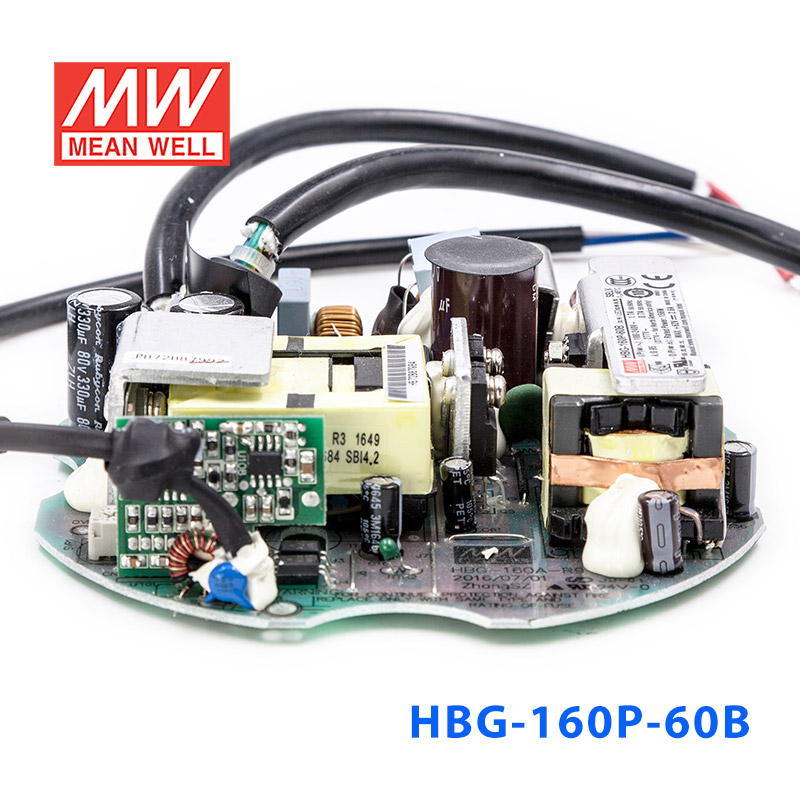

HBG-160P-60B · 宽范围输入 36~ 工矿灯用铝壳 LED电源

三合一调光功能

输出电压: 60 V DC
额定功率: 156 W
输出电流: 2.6 A

¥232.40市场价 ¥283.40含 13% 增值税

选择型号 — HBG-160P(DA)系列HBG-160P-60B

HBG-160P-36A158.4W · 36V · 4.4A HBG-160P-36B158.4W · 36V · 4.4A HBG-160P-48A158.4W · 48V · 3.3A HBG-160P-48B158.4W · 48V · 3.3A HBG-160P-60A156W · 60V · 2.6A

HBG-160P-60B156W · 60V · 2.6A

现货无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 HBG-160P-60B，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCCCCEEACENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

HBG-160P-60B 为该系列 60V 输出型号：额定电流 2.6A，额定功率 156W，典型效率 93.5%。

HBG-160P系列是一款160W LED交流变直流基板型电源供应器，以圆形设计为特点。此系列机型可工作在输入电压90~305VAC，具有恒流输出和恒压输出两种模式，并提供输出额定电压介于36V~60V间的多种机型。因具有最高可达93.5%之高转换效率，采用无风扇设计，可于自然风冷散热下工作于-40℃~+45℃之环境温度范围。HBG-160P搭配了多种功能选项(如调光方式)，为灯具系统提供最佳的设计弹性。

产品特点

恒流模式+恒压模式输出
圆形PCB设计
内置主动式PFC功能
功能可选：输出内部电位器调整三合一调光
寿命>50000小时
5年质保

规格参数

HBG-160P-60B参数摘自官方规格书（2026-06-15 版）下载规格书 PDF

输出

直流电压: 60V
恒电流范围^注2: 36 ~ 60V
额定电流: 2.6A
额定功率^注5: 156W
纹波与噪声(最大)^注3: 300mVp-p
电流调整范围: 通过内部电位器(仅A型) 1.6 ~ 2.6A
电压精度^注4: ±2.0%
线性调整率: ±0.5%
负载调整率: ±1.0%
启动,上升时间^注6: 2500ms, 200ms / 115VAC 500ms, 200ms / 230VAC
保持时间(Typ.): 12ms/115VAC,230VAC

输入

电压范围^注5: 90 ~ 305VAC 127 ~ 417VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数: PF≧0.98/115VAC或PF≧0.95/230VAC或PF≧0.92/277VAC满载时 (请参考 "功率因素特性曲线")
总谐波失真: THD< 20% (@负载≧60% /115VAC, 230VAC; @负载≧75%/277VAC) (请参考 "总谐波失真特性曲线")
效率(Typ.)^注7: 93.5%
交流电流: 1.7A / 115VAC 0.78A / 230VAC 0.7A / 277VAC
浪涌电流(Typ.): 冷启动65A(在50% Ipeak下测试twidth=550μs)/230VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置4台 (B型断路器) / 7台 (C型断路器)
漏电流: <0.75mA / 277VAC

保护

过电流: 95 ~ 108% 恒流限制模式，负载异常条件移除后可自动恢复
过电压: 65 ~ 75V 保护模式:关断输出电压，自动恢复或重启恢复
过温度^注13: 关断输出电压，温度下降后可自动恢复

环境

工作温度: Ta=-40 ~ +45℃(请参考"输出负载vs温度")
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 45℃)
耐振动: 10 ~ 500Hz,2G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL8750,CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1,BS EN/EN61347-2-13,BS EN/EN62384, GB/T19510.1,GB/T19510.213,EAC TP TC 004认证通过
耐压: I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55015, BS EN/EN61000-3-2 Class C (@负载≧60%) ; BS EN/EN61000-3-3, GB/T 17743, GB17625.1,EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, 轻工业等级(浪涌抗扰度: 线对地:4KV,线对线:2KV),EAC TP TC 020

其它

MTBF: 2612.1K hrs min. Telcordia SR-332 (Bellcore) ;195.6K hrs min. MIL-HDBK-217F (25℃)

测试条件与备注11

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
请参照“LED模块驱动方式 ”。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
当本系列机型的环境温度Ta低于45℃，使用工作寿命大于50000小时。
请参考明纬网站http://www.meanwell.com上的保固声明。
当操作海拔高于2000米(6500ft)时，无风扇机型操作环温需调降3.5℃/1000米,有风扇机型操作环温需调降5℃/1000米。
所有功能测试必须灌装测试，包括过温保护功能。

技术图纸

HBG-160P-60B LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

HBG-160P-60B 静态特性曲线 — 静态特性曲线左右滑动 · 点击查看大图

HBG-160P-60B 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

典型应用

LED天井灯
LED射灯
LED聚光灯
LED矿业照明
LED舞台灯

资料下载

规格书1

HBG-160P-60B 规格书PDF下载

认证证书2

UK认证证书UK · 点击下载 ↓PDF下载
