首页产品中心MEAN WELL USP SERIES系列USP-350-24

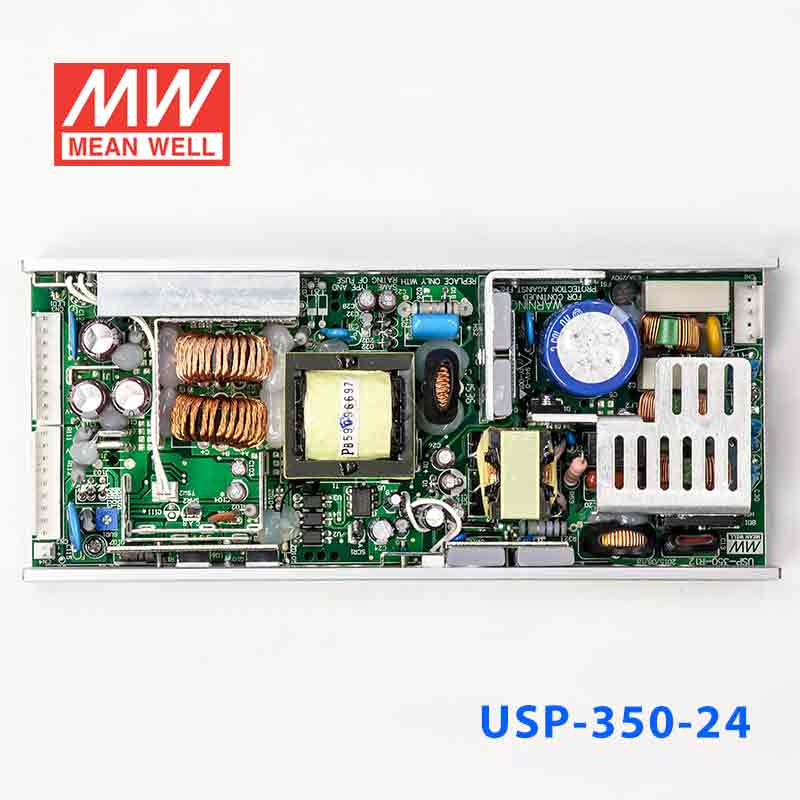

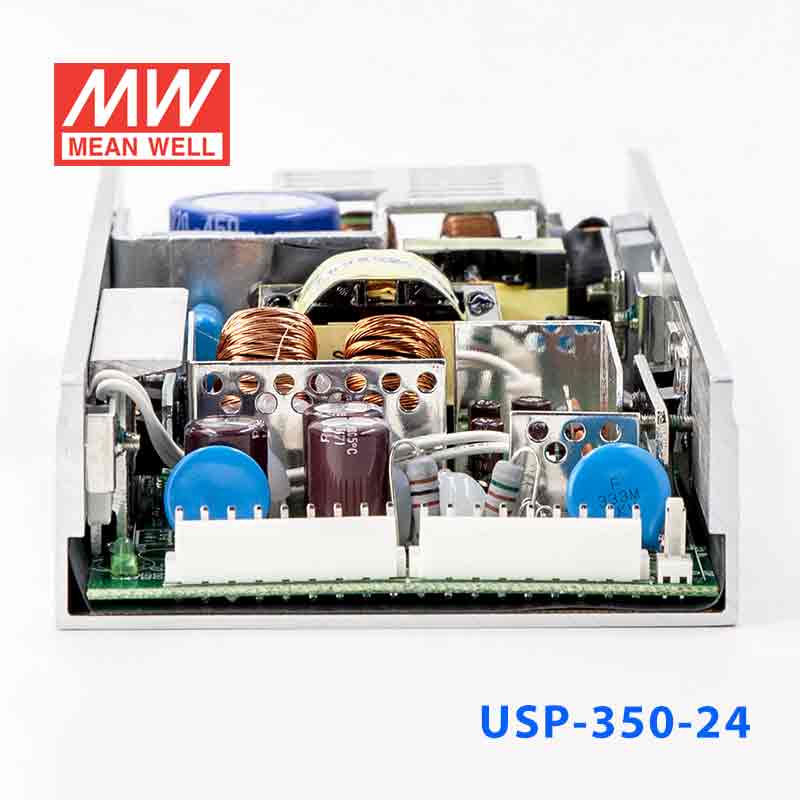

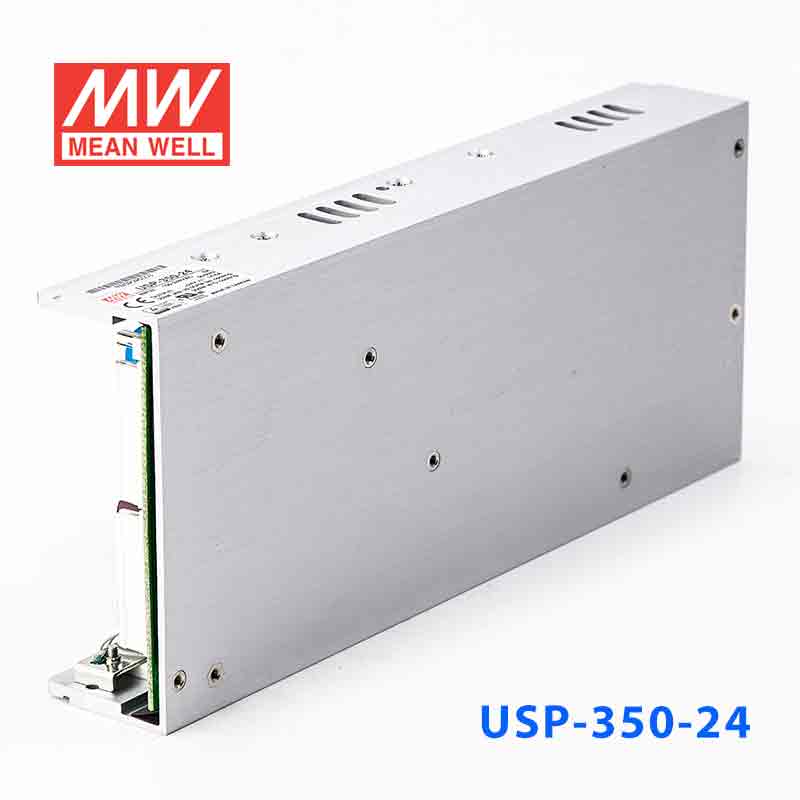

USP-350-24 产品图 1
明纬 MEAN WELL · MEAN WELL USP SERIES 系列
明纬官方正品MEAN WELL USP SERIES 系列3 年保修

USP-350-24 · 24V 单路输出U形支架带PFC功能 开关电源

Mean Well · Enclosed Switching Power Supply · 300W 24

输出电压
24 V DC
额定功率
300 W
输出电流
14.6 A
¥750.00含 13% 增值税
暂时缺货 · 上海仓 0 件可下单预订,我们会与您确认货期
缺货
预订
数量
关于 USP-350-24,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCEUL可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载相关产品

产品概述

USP-350-24 为该系列 24V 输出型号:额定电流 14.6A,典型效率 88%。

产品特点

  • 国际通用全范围交流输入
  • 具有主动PFC回路,符合EN61000-3-2
  • 保护种类:短路/过负载/过电压/过温度
  • 300W时自然风冷,350W时用23.5CFM风扇强制风冷
  • 功率密度高达6.3w/in³
  • ZVS技术,减少功率损耗
  • 主动式交流输入浪涌电流限制
  • U型机壳,高度:38mm
  • 3年质保

规格参数

USP-350-24·参数摘自官方规格书(2018-01-15 版)下载规格书 PDF

输出

直流电压
24V
额定电流
14.6A
电流范围 (自然冷却)
0 ~ 12.5A
电流范围(23.5CFM风扇风冷)
0 ~ 14.6A
额定功率 (自然冷却)
300W
额定功率(23.5CFM风扇风冷)
350.4W
纹波与噪声(最大)注2
150mVp-p
电压调整范围
21.6 ~ 26.4V
电压精度注3
±2.0%
线性调整率
±0.5%
负载调整率
±1.0%
启动、上升时间
2000ms, 100ms/230VAC 4000ms,100ms/115VAC(满载时)
保持时间(Typ.)
16ms/230VAC 16ms/115VAC(满载时)

输入

电压范围注5
90 ~ 264VAC或127 ~ 370VDC
频率范围
47 ~ 63Hz
功率因素(Typ.)
0.95/230VAC 0.98/115VAC(满载时)
效率(Typ.)
88%
交流电流(Typ.)
4A/115VAC 2A/230VAC
浪涌电流(Typ.)
22A/115VAC 44A/230VAC
漏电流
<2mA / 240VAC

保护

过负载
额定输出功率的105%~130% 保护模式:恒电流限制,负载异常条件移除后可自动恢复
过电压
26.7 ~ 32.4V 保护模式:打嗝模式,电压异常条件移除后可自动恢复
过温度
保护模式:关闭输出电压,可自动恢复

环境

工作温度
-10~+65°C (请参考“减额曲线”)
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0 ~ 45℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期,X、Y、Z轴各60分钟

安规和电磁兼容 (备注4)

安全规范
UL60950-1,TUV EN60950-1, EAC TP TC 004认证通过
耐压
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射
符合EN55032 (CISPR32) Class B, EN61000-3-2,-3, EAC TP TC 020
电磁兼容抗扰度
符合EN61000-4-2,3,4,5,6,8,11, A级轻工业标准, EAC TP TC 020

其它

MTBF
≥106.3K hrs. MIL-HDBK-217F (25℃)
尺寸
235.2*101.5*38mm (L*W*H)
包装
1.1Kg; 16pcs/18Kg/0.72CUFT
测试条件与备注6
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源应视为系统内元件的一部分,所有的EMC测试都将测试样品安装在一个厚度1mm,长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导,请参阅“组件电源供应器的EMI测试”。(在明纬网站http://www.meanwell.com)
  5. 低输入电压情况下需减额输出,具体请参照减额曲线图。
  6. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。

典型应用

■ 典型应用

  • 工业自动化设备 — 适用于工厂自动化控制系统、机器人、数控机床等。
  • LED显示屏与照明 — 为大型LED显示屏、专业舞台灯光、户外照明提供稳定电源。
  • 通讯设备 — 适用于基站、路由器、交换机等通讯基础设施。
  • 安防监控系统 — 为CCTV监控、门禁系统、报警装置提供可靠电力。
  • 测试与测量仪器 — 实验室设备、工业检测仪器、自动化测试平台。
  • 能源管理系统 — 智能电网、储能系统、充电桩等相关应用。

资料下载

规格书1

USP-350-24 规格书PDF下载

您可能感兴趣

USP-225-24 USP-225-24 225W 24V9.4A 单路输出U形支架带PFC功能明纬开关电源
USP-225-24

USP-225-24 225W 24V9.4A 单路输出U形支架带PFC功能明纬开关电源

■ 产品概述 明纬USP-225-24是一款高性能225W单路输出U形支架开关电源,专为工业应用设计。

电压
24
功率
225.6W
CBCEUL
无货
¥461.00

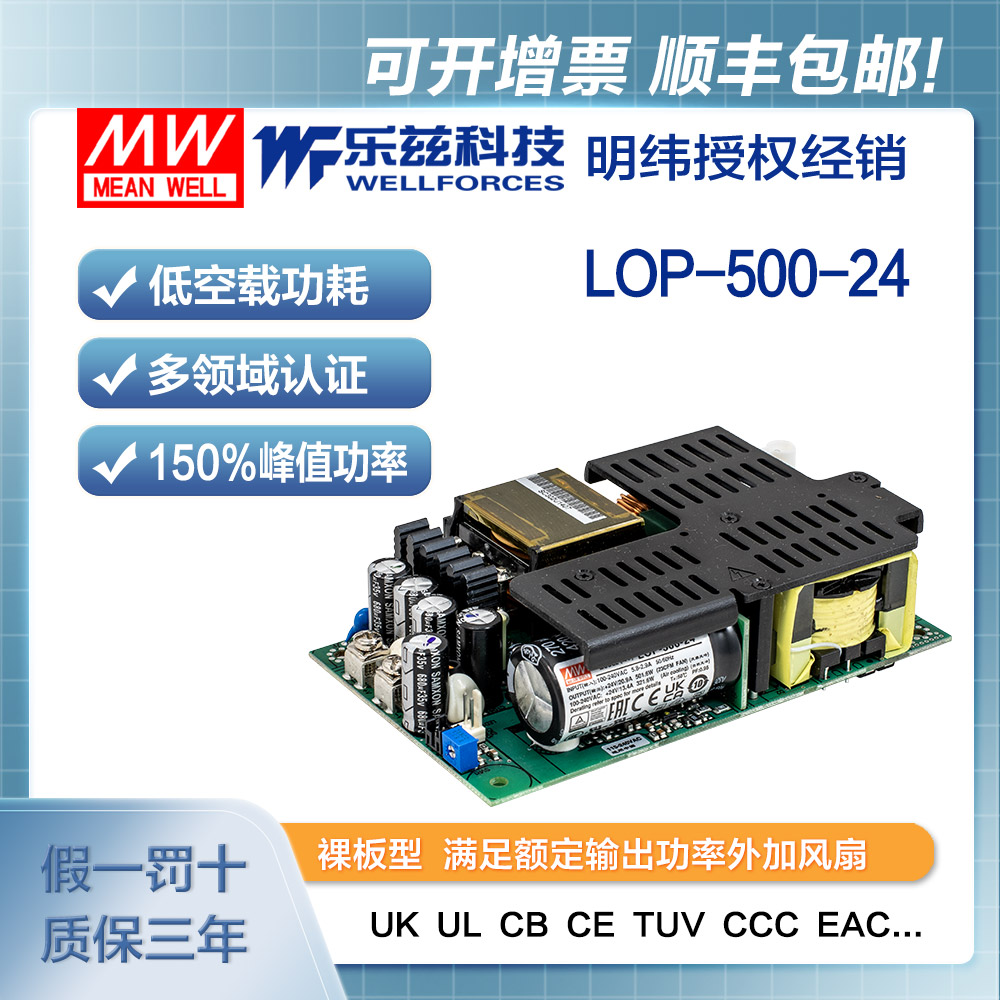

LOP-500-24 明纬500W裸板电源LOP-500-24安规CCC认证24V 13.4A输出
