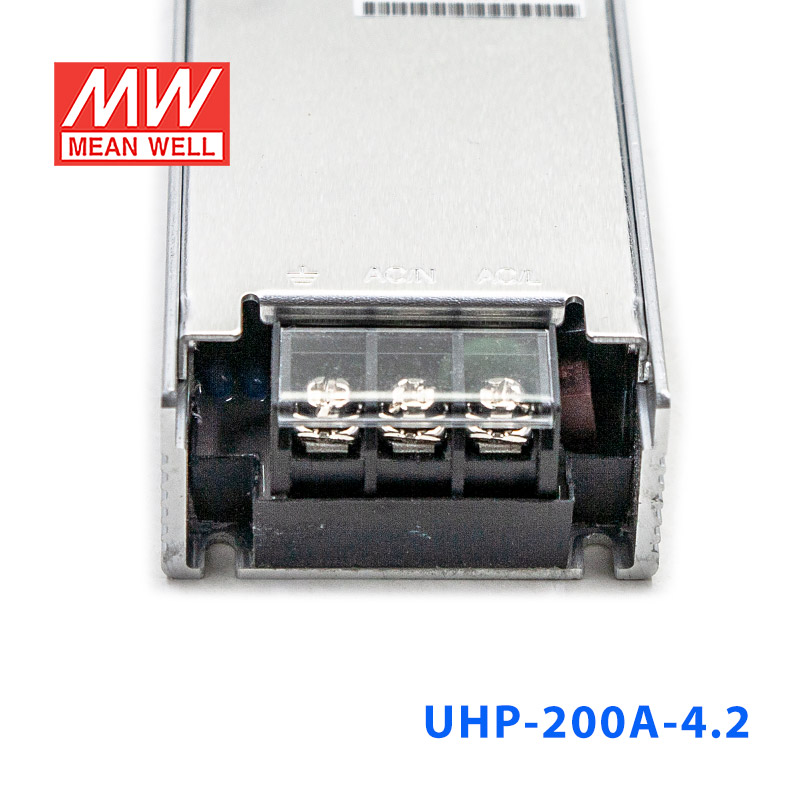

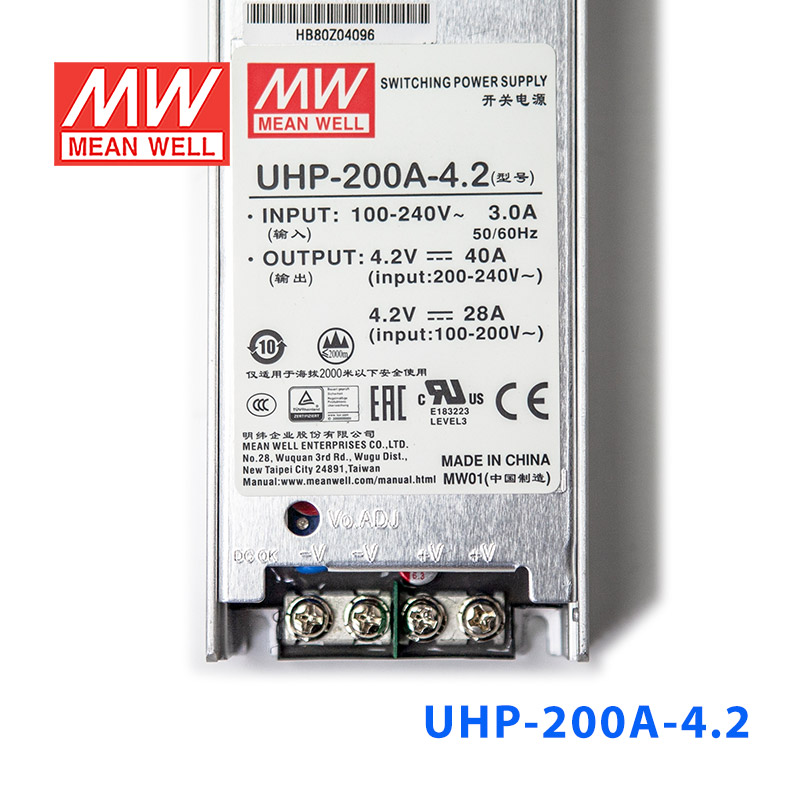

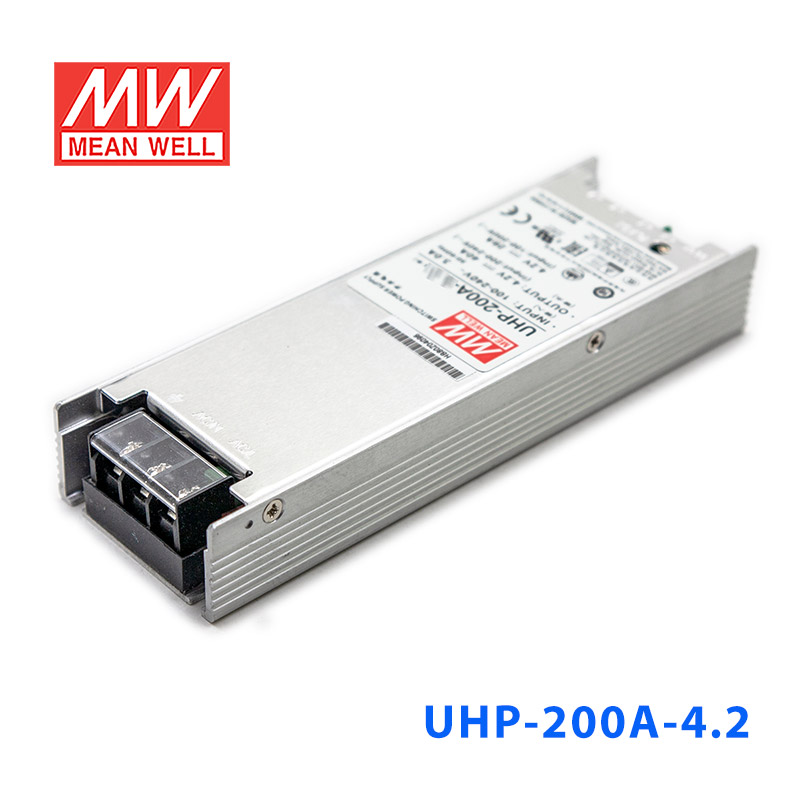

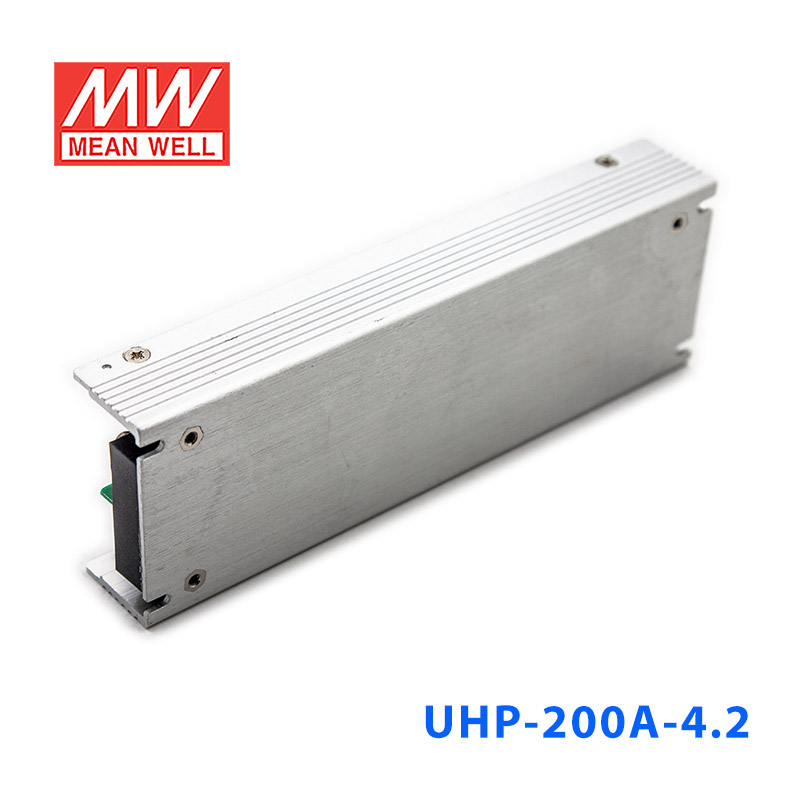

UHP-200A-4.2 · 超薄高效能显示屏电源

Mean Well · Enclosed Switching Power Supply · 168W 4.2

输出电压: 4.2 V DC
额定功率: 168 W
输出电流: 40 A

¥204.00含 13% 增值税

选择型号 — UHP-200A系列UHP-200A-4.2

UHP-200A-4.2168W · 4.2V · 40A

UHP-200A-4.5180W · 4.5V · 40A UHP-200A-5200W · 5V · 40A

即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 UHP-200A-4.2，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC ULTÜV可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

UHP-200A-4.2 为该系列 4.2V 输出型号：额定电流 40A，额定功率 168W，典型效率 88%。

UHP-200A系列是一款200W LED显示屏驱动电源。超低高度设计使得信号模块更为轻薄，显著简化了交货和安装流程。得益于高效率与节能，该系列电源减少了电力消耗，适用于LED电子指示牌，显示屏，LED发光字以及LED电视墙。

产品特点

国际通用交流输入范围
可承受300VAC浪涌输入5秒
高度仅26mm
内置PFC功能
无风扇设计，自然风冷
保护种类：短路/过负载/过电压/过温度
低漏电流<1.0mA
LED电源指示
3年质保

规格参数

UHP-200A-4.2参数摘自官方规格书（2024-11-23 版）下载规格书 PDF

输出

直流电压: 4.2V
额定电流: 40A
电流范围: 0 ~ 40A
额定功率: 168W
纹波与噪声(最大)^注2: 200mVp-p
电压调整范围: 4.0 ~ 4.4V
电压精度^注3: ±4.0%
线性调整率: ±0.5%
负载调整率: ±2.5%
启动、上升时间: 2000ms, 200ms/230VAC (满载时), 3000ms, 200ms/115VAC (80%负载时)
保持时间(Typ.): 10ms/230VAC; 10ms/115VAC
DC OK功能: PSU开启:DC ok; PSU关断:DC fail

输入

电压范围^注4: 90 ~ 264VAC 127 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因素(Typ.): PF≥0.97/115VAC, PF≥0.95/230VAC(满载时)
效率(Typ.): 88%
交流电流(Typ.): 2.4A/115VAC 1.2A/230VAC
浪涌电流(Typ.): 冷启动85A/230VAC
漏电流: <1.0mA / 240VAC

保护

过负载: 额定输出功率的110%~ 140% 保护模式:打嗝模式, 异常条件移除后可自动恢复
短路: 保护模式:打嗝模式, 异常条件移除后可自动恢复
过电压: 4.6~ 6V 保护模式:打嗝模式, 异常条件移除后可自动恢复
过温度: 保护模式:关断输出电压, 异常条件移除后可自动恢复

环境

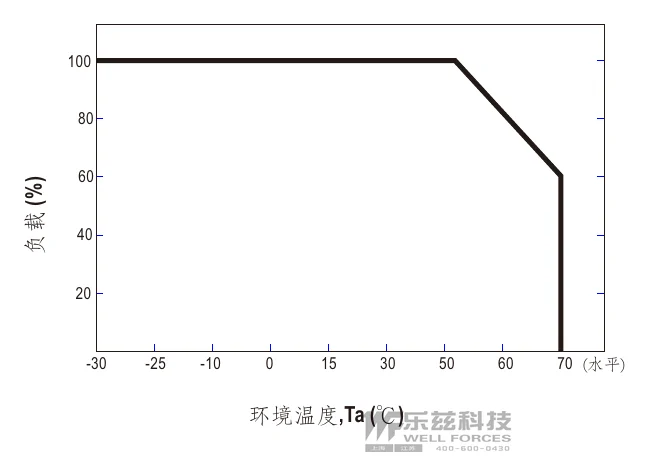

工作温度: -30 ~ +70℃ (请参考“减额曲线”)
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL 62368-1,TUV BS EN/EN62368-1,GB 4943.1,EAC TP TC 004认证通过
耐压: I/P-O/P:3.0KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注8: 符合BS EN/EN55032 (CISPR32),GB17625.1,GB/T 9254.1, BS EN/EN61000-3-2,-3,EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11;BS EN/EN55035, 轻工业标准(浪涌4KV),EAC TP TC 020

其它

MTBF: 1949.0 K hrs min. Telcordia SR-332 (Bellcore) ; 211.7K hrs min. MIL-HDBK-217F (25℃)
尺寸: 167*55*26mm (L*W*H)
包装: 0.42kg; 20pcs / 11.4kg / 0.76CUFT

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含线性调整率和负载调整率。

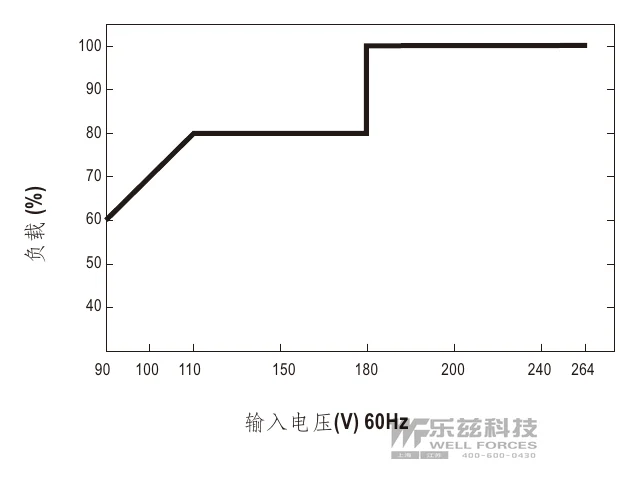

低输入电压情况下需减额输出，具体请参照静态特性曲线图。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
瞬态响应测试需至少10%的负载。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
警告：此产品符合CISPR 32的A级，在生活环境中，该产品可能会造成无线电干扰。

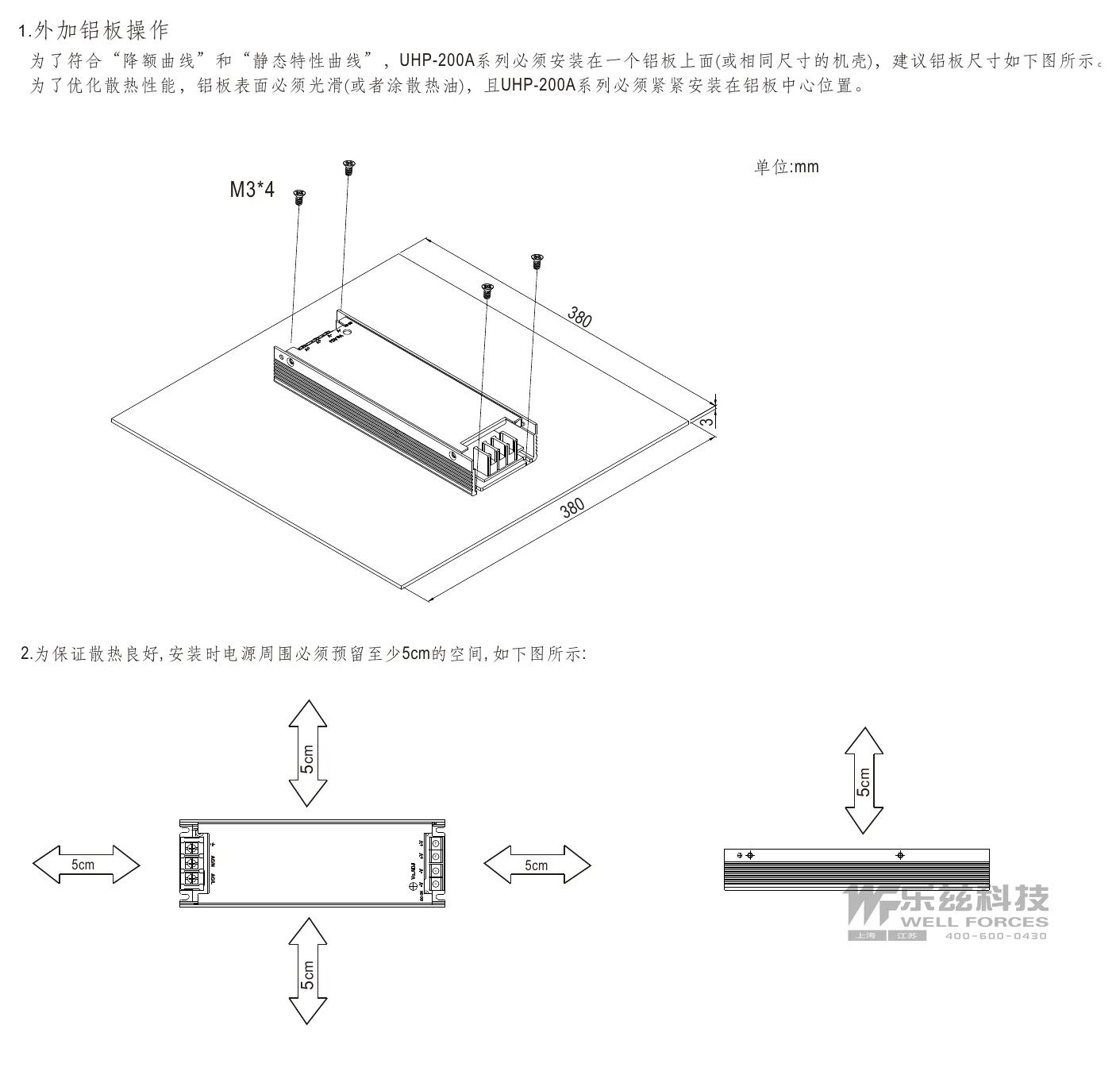

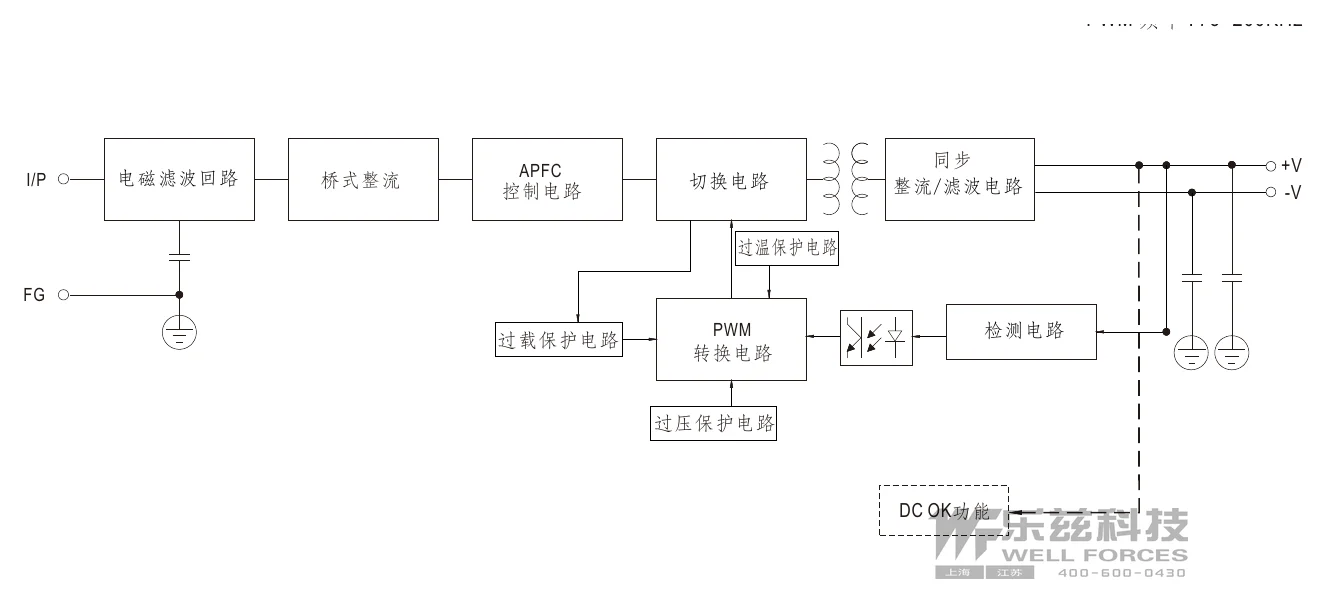

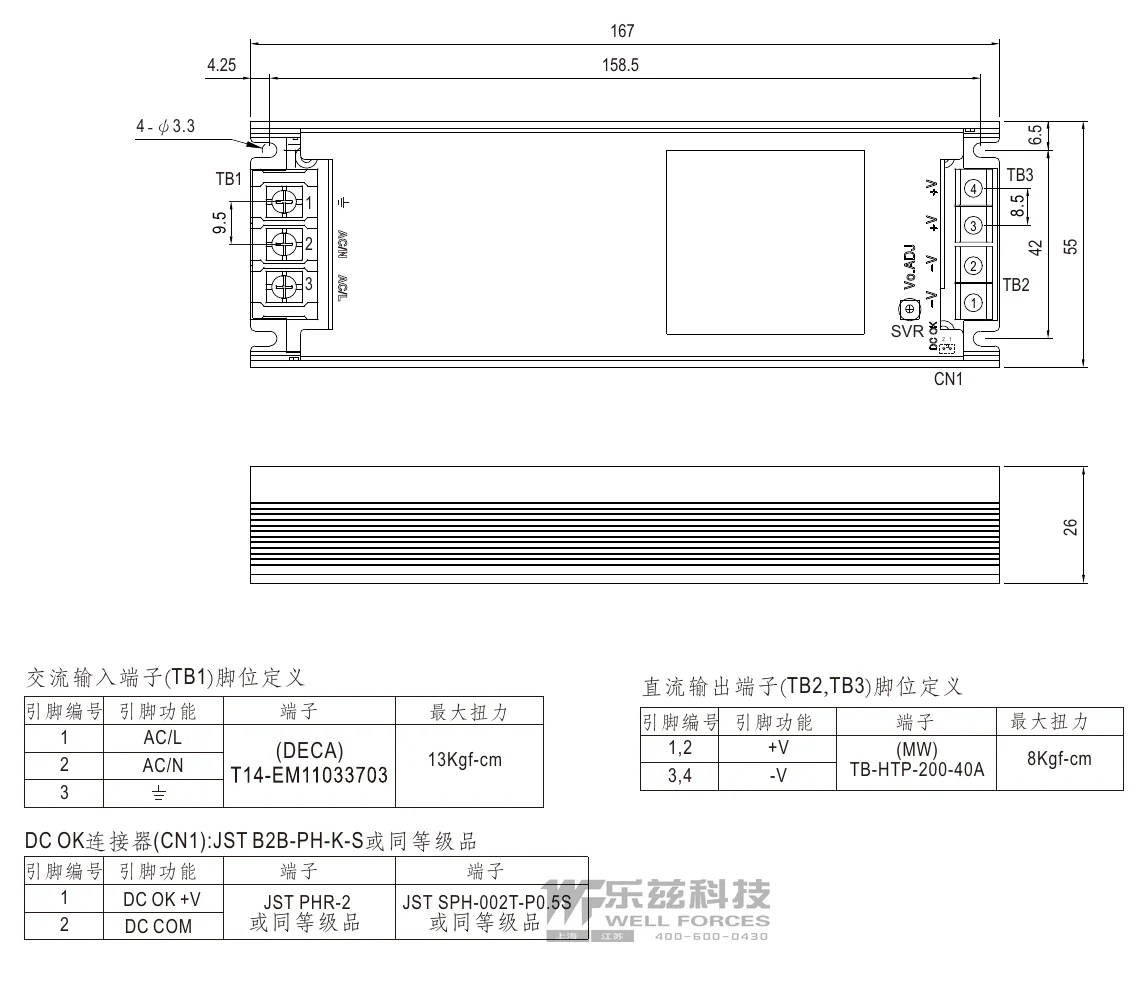

技术图纸

典型应用

LED电子指示牌
显示屏
LED发光字
LED电视墙
