明纬 MEAN WELL · UHP系列系列

明纬官方正品UHP系列系列3 年保修

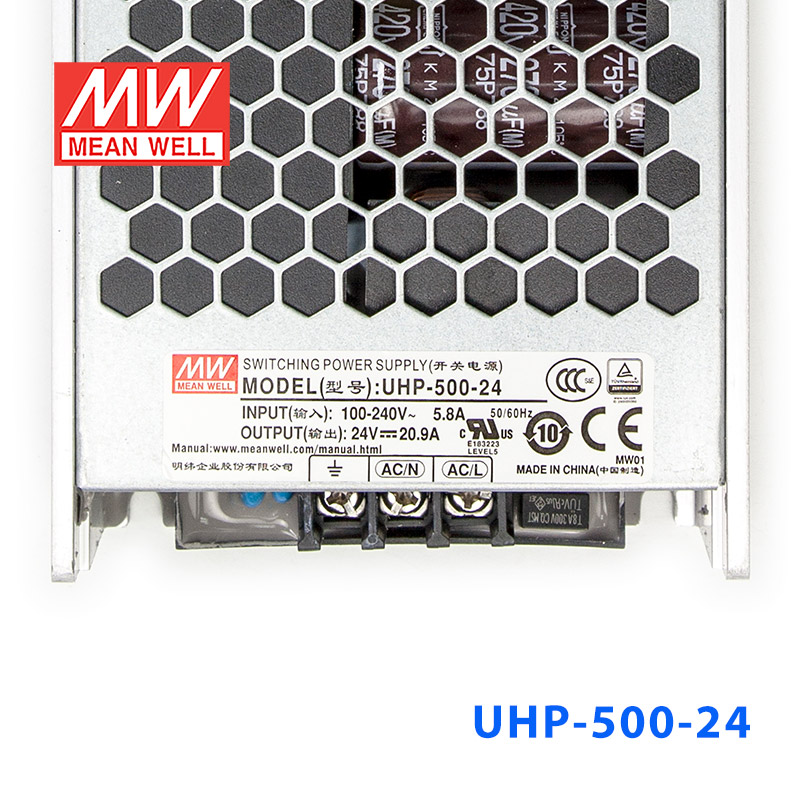

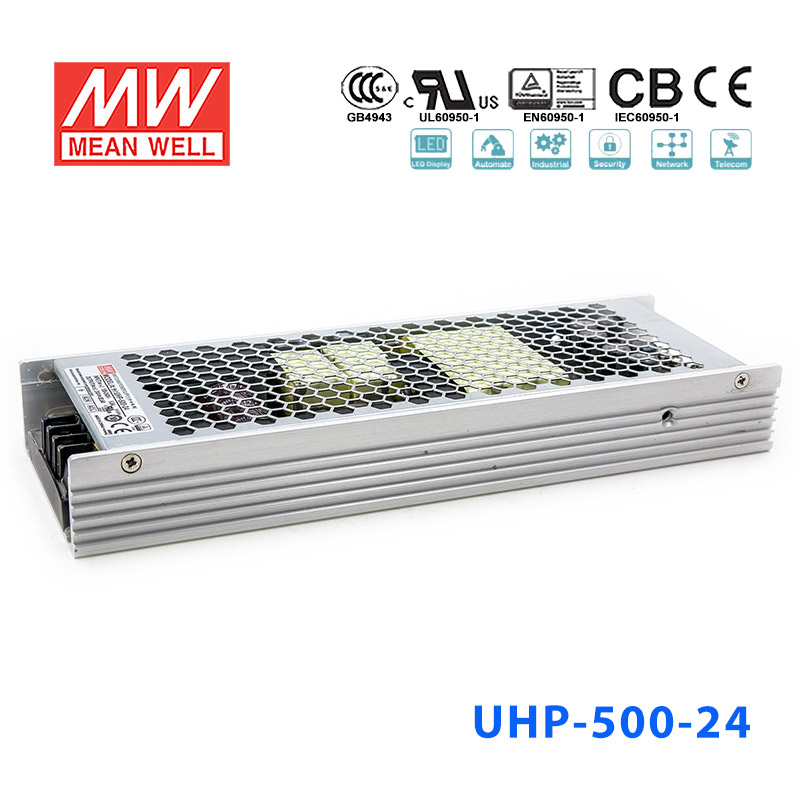

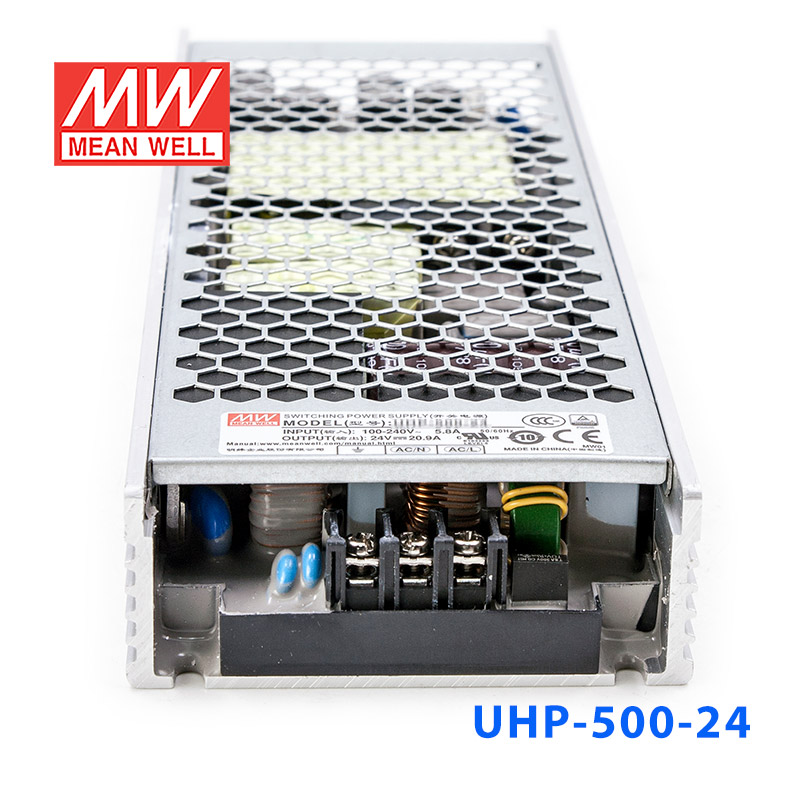

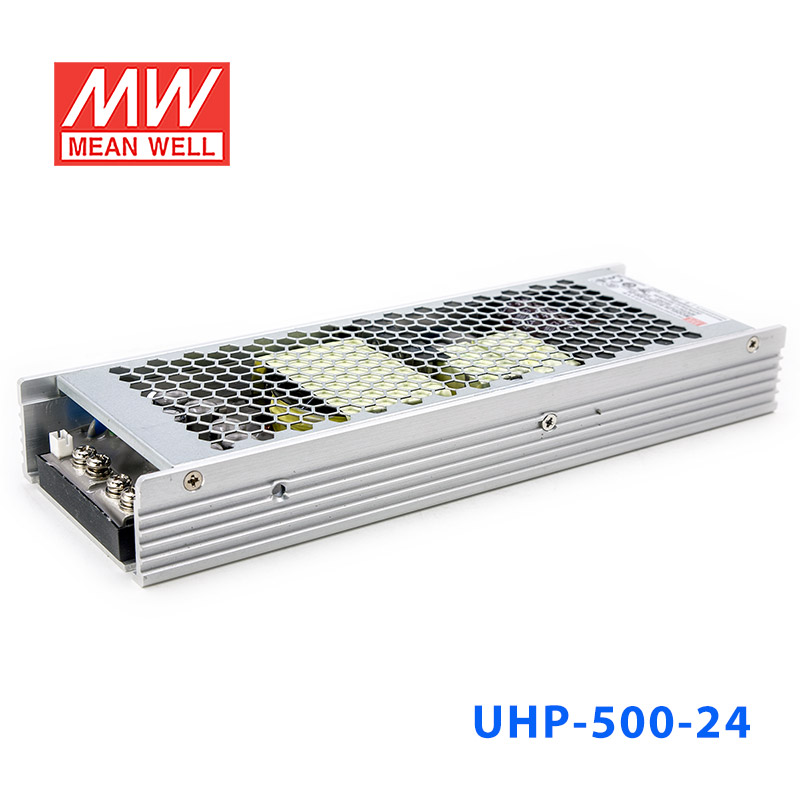

UHP-500-4.2 · PFC高性能超薄电源

Mean Well · Enclosed Switching Power Supply · 336W 4.2

输出电压: 4.2 V DC
额定功率: 336 W
输出电流: 80 A

¥432.00含 13% 增值税

选择型号 — UHP-500系列UHP-500-4.2

UHP-500-4.2336W · 4.2V · 80A

UHP-500-5400W · 5V · 80A UHP-500-12500.4W · 12V · 41.7A UHP-500-15501W · 15V · 33.4A UHP-500-24501.6W · 24V · 20.9A UHP-500-36500.4W · 36V · 13.9A UHP-500-48501.6W · 48V · 10.45A UHP-500R-4.2336W · 4.2V · 80A UHP-500R-5400W · 5V · 80A UHP-500R-12500.4W · 12V · 41.7A UHP-500R-15501W · 15V · 33.4A UHP-500R-24501.6W · 24V · 20.9A UHP-500R-36500.4W · 36V · 13.9A UHP-500R-48501.6W · 48V · 10.45A

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 UHP-500-4.2，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商BSMICBCCCCEEAC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

UHP-500-4.2 为该系列 4.2V 输出型号：额定电流 80A，额定功率 336W，典型效率 89%。

UHP-500系列是一款500W单组输出超薄型电源供应器，高度仅31mm。采用90~264VAC全范围输入，可提供4.2V, 5V, 12V, 15V, 24V, 36V，48V和55V多种输出电压。除效率高达95%外，整系列在-30 ~70℃的自然风冷下无风扇运行。UHP-500具有完整的保护功能和5G抗振功能；符合国际安全法规规定，如TUV BS EN/EN62368-1,UL62368-1和GB 4943.1。UHP-500系列提供各种工业应用的高性能电源解决方案。

产品特点

细长型，高度31mm
无风扇设计，500W自然风冷
可承受300VAC浪涌输入5秒
具有主动式PFC功能
-30~+70℃工作温度
保护种类：短路/过负载/过电压/过温度
DC OK有效信号和冗余功能(可选)
工作高度可达5000米(备注5)
LED电源指示
3年质保

规格参数

UHP-500-4.2参数摘自官方规格书（2025-08-01 版）下载规格书 PDF

输出

直流电压: 4.2V
额定电流: 80A
额定功率: 336W
纹波与噪声(最大)^注2: 200mVp-p
电压调整范围: 3.6~4.4V
电压精度^注3: ±2.0%
线性调整率: ±0.5%
负载调整率: ±1.0%
启动、上升时间: 1000ms, 50ms/230VAC 1000ms, 50ms/115VAC(满载时); 55V机型启动时间为550ms/230VAC
保持时间(Typ.): 12ms/230VAC 12ms/115VAC

输入

电压范围^注4: 90 ~ 264VAC 127 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因素(Typ.): PF≥0.95/230VAC PF≥0.98/115VAC(满载时)
效率(Typ.): 89%
交流电流(Typ.): 4.85A/115VAC 2.6A/230VAC
浪涌电流(Typ.)^注9: 冷启动：30A/115VAC 60A/230VAC
漏电流: <0.75mA / 240VAC

保护

过负载: 额定输出功率的110%~ 140% 保护模式:打嗝模式, 异常条件移除后可自动恢复
过电压: 4.62 ~ 5.46V 保护模式:关断输出电压,重启恢复
过温度: 保护模式:关断输出电压, 温度下降后可自动恢复

功能

DC OK信号(可选): 触点负载(最大):30Vdc/1A电阻负载

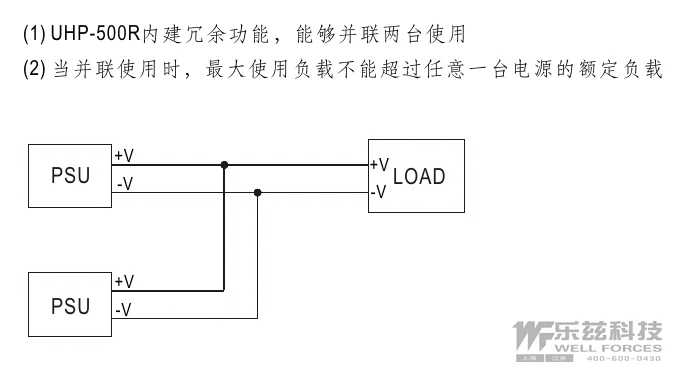

冗余(可选): 并联保护：对于并联应用，当一个PSU无法工作时，另一个PSU将自动启用。这可以防止系统崩溃，并提供系统的可靠性

环境

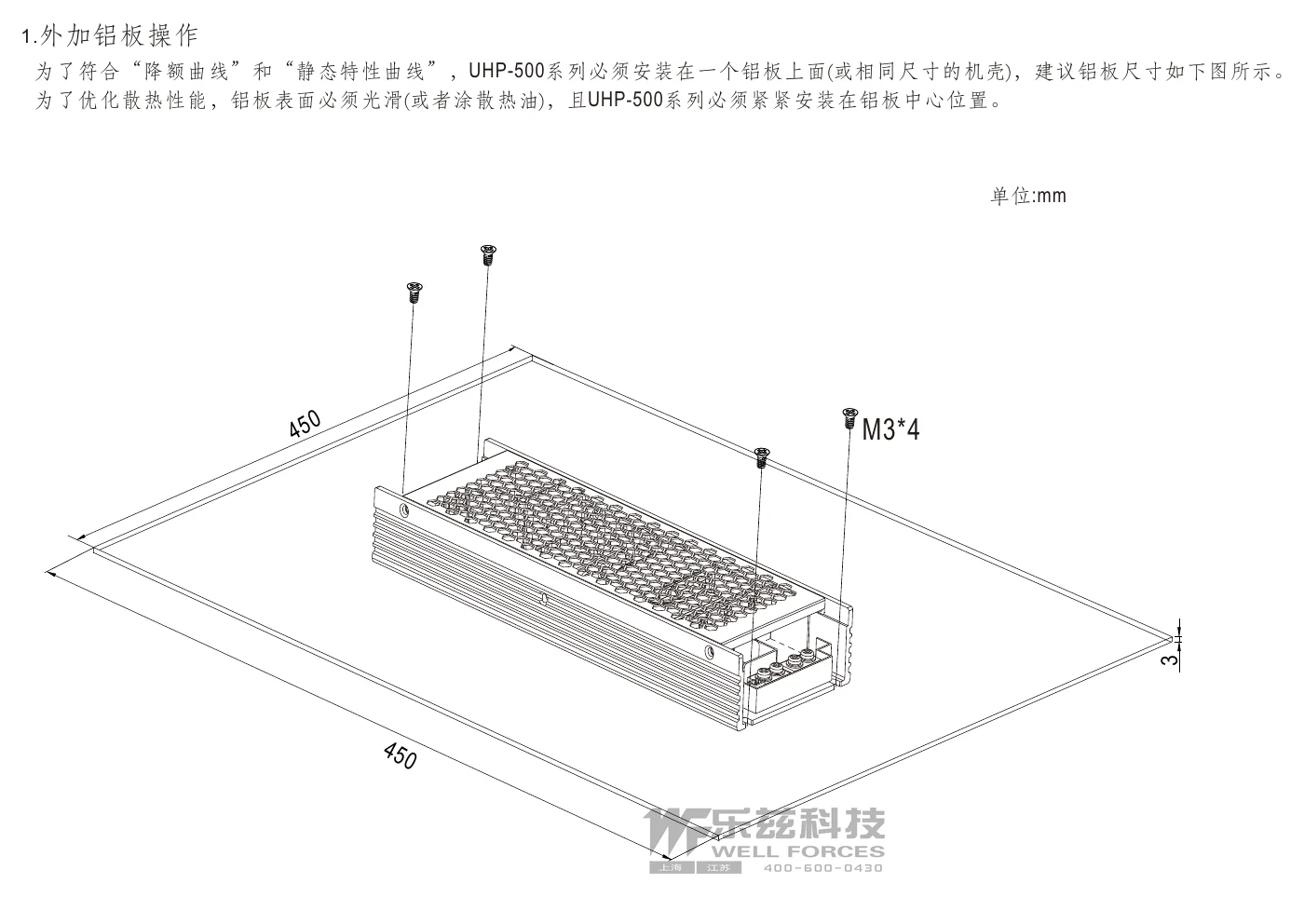

工作温度: -30 ~ +70℃ (请参考“减额曲线”)
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH,无冷凝
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL62368-1,TUV BS EN/EN62368-1, BS EN/EN60335-1(55V机型除外),BS EN/EN61558-1,BS EN/EN61558-2-16, GB 4943.1, BSMI CNS15598-1, BIS IS13252(Part1): 2010/IEC 60950-1: 2005(备注11), EAC TP TC 004认证通过, 设计参考AS/NZS 61558.1/2.16, AS/NZS 62368.1
耐压: I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC
绝缘阻抗: I/P-O/P, I/P-FG,O/P-FG:100M Ohms/500VDC/25℃/ 70%RH
电磁兼容发射^注6: 符合BS EN/EN55032,GB17625.1,GB/T 9254.1,Class B, BS EN/EN61000-3-2,-3, BSMI CNS15936, EAC TP TC 020
电磁兼容抗扰度^注6: 符合BS EN/EN61000-4-2,3,4,5,6,8,11;BS EN/EN61000-6-2 (BS EN/EN50082-2),BS EN/EN55035, 重工业等级, EAC TP TC 020

其它

MTBF: 1264.1 K hrs min. Telcordia SR-332 (Bellcore) ; 167.6K hrs min. MIL-HDBK-217F (25℃)

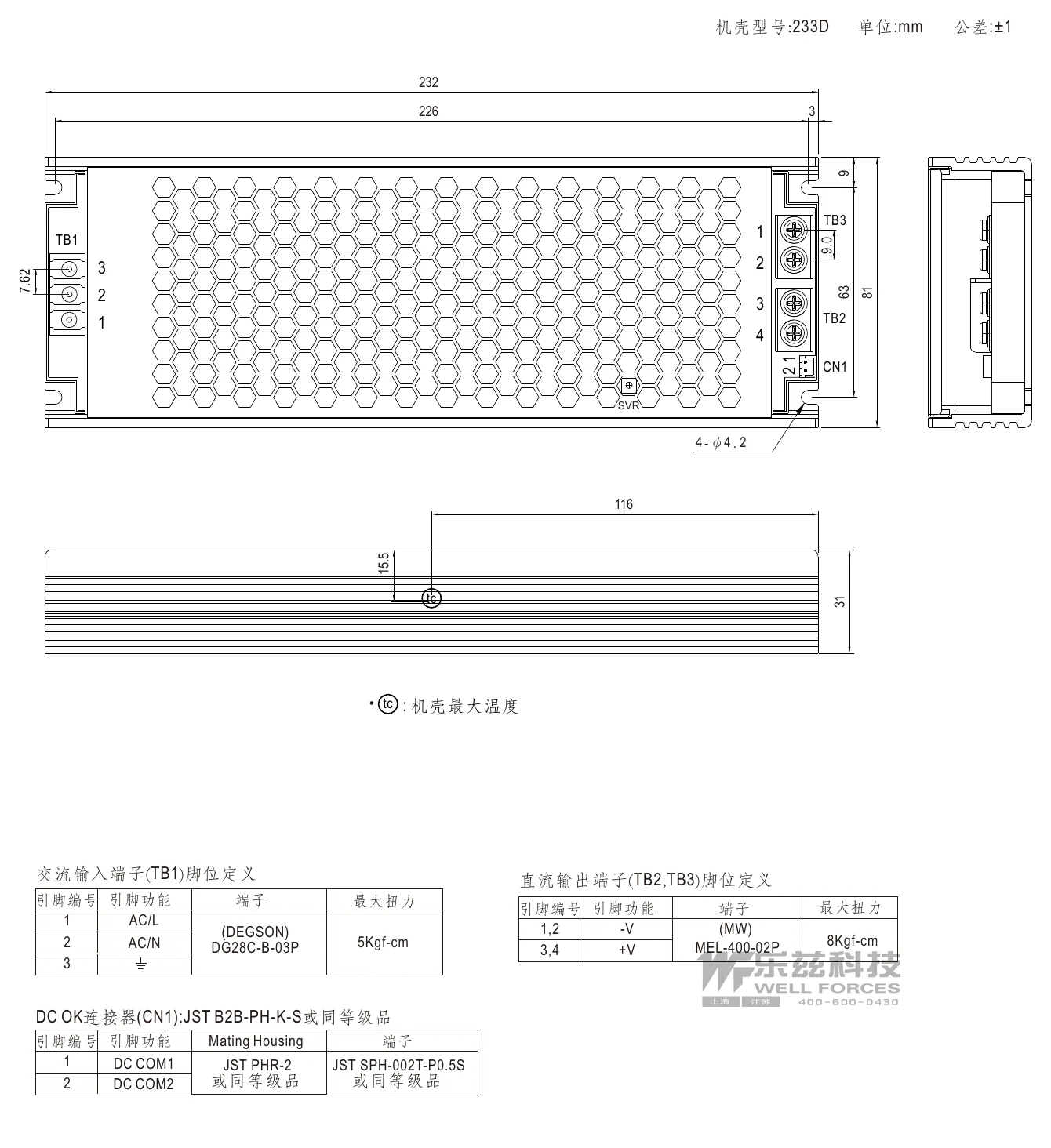

尺寸: 232*81*31mm (L*W*H)

测试条件与备注11

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含线性调整率和负载调整率。

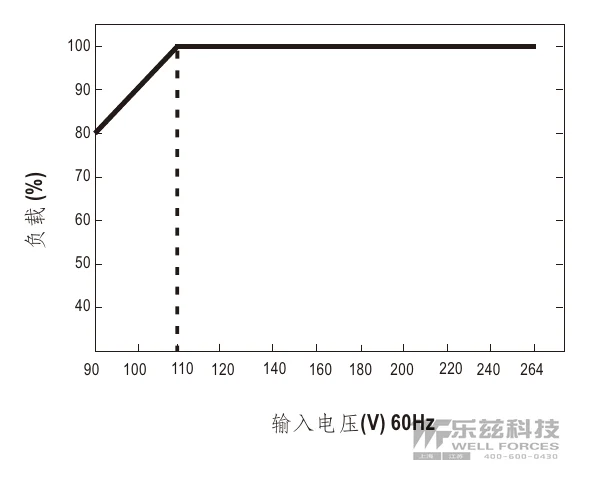

低输入电压情况下需减额输出，具体请参照静态特性曲线图。
当操作海拔高于2000米(6500ft)时，操作环温需调降3.5℃/1000米。
电源应视为系统内元件的一部分，电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
请参考静态特性曲线。
根据实际测量,R型效率略低于Blank型。
浪涌电流参数的精度为10%。
RCM采自愿性标示, 符合AS/NZS4417.1中所规范的IEC或AS/NZS标准。
某些产品型号或工厂没有BIS徽标。有关更多信息, 请联系您的MEAN WELL销售人员。

技术图纸

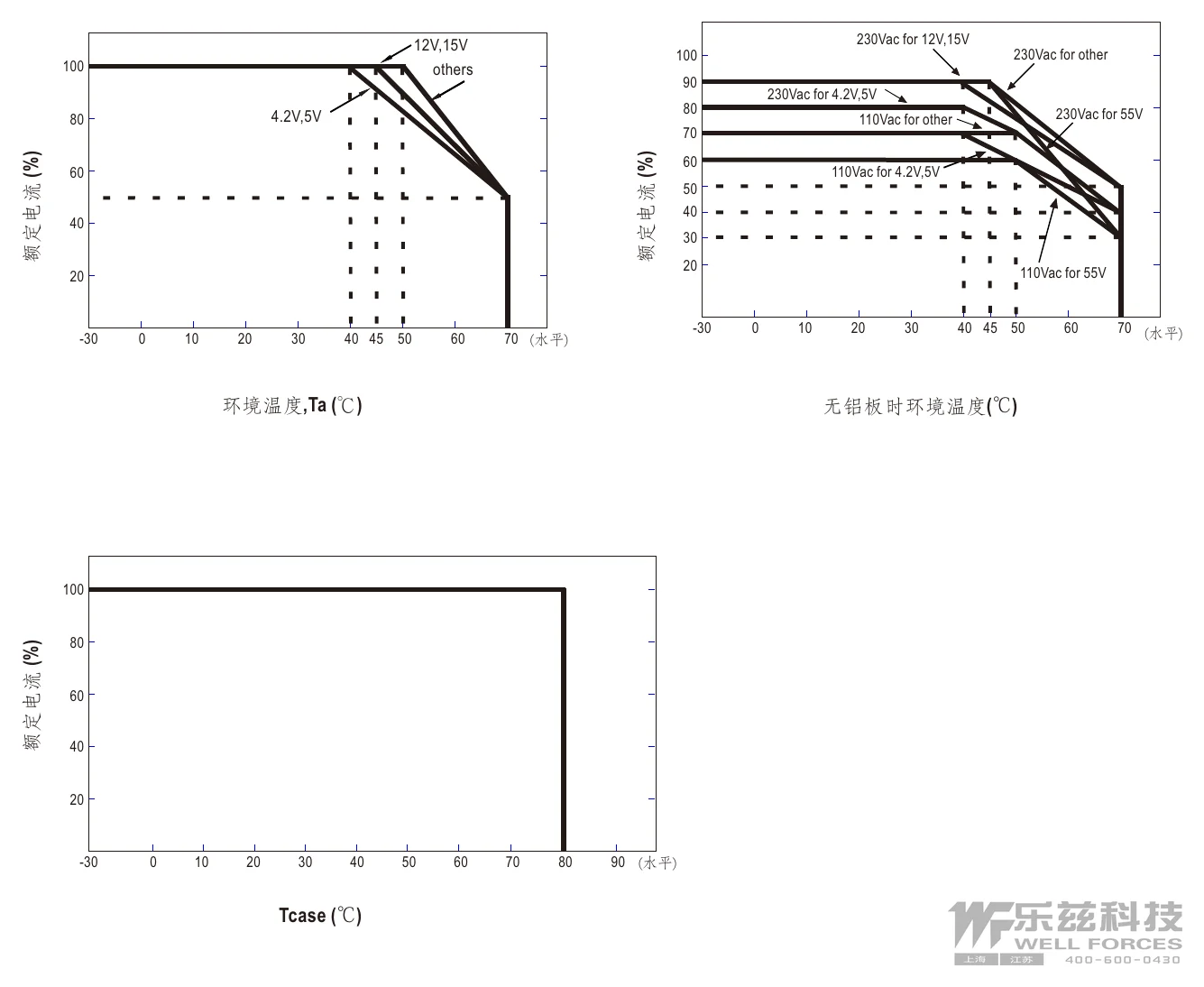

UHP-500-4.2 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

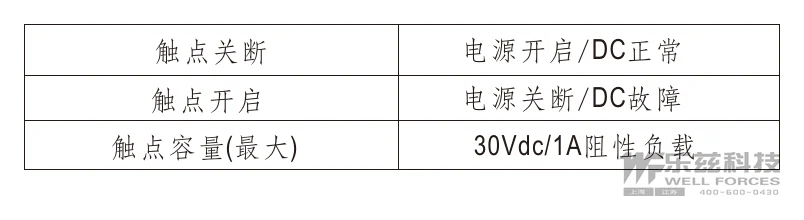

UHP-500-4.2 DC正常继电器触点 — DC正常继电器触点左右滑动 · 点击查看大图

典型应用

工业自动化机械
工业控制系统
机械和电气设备
电子仪表、设备和装置
LED显示屏应用
PoE电源设备(55V机型)

资料下载

规格书1

UHP-500-4.2 规格书PDF下载
