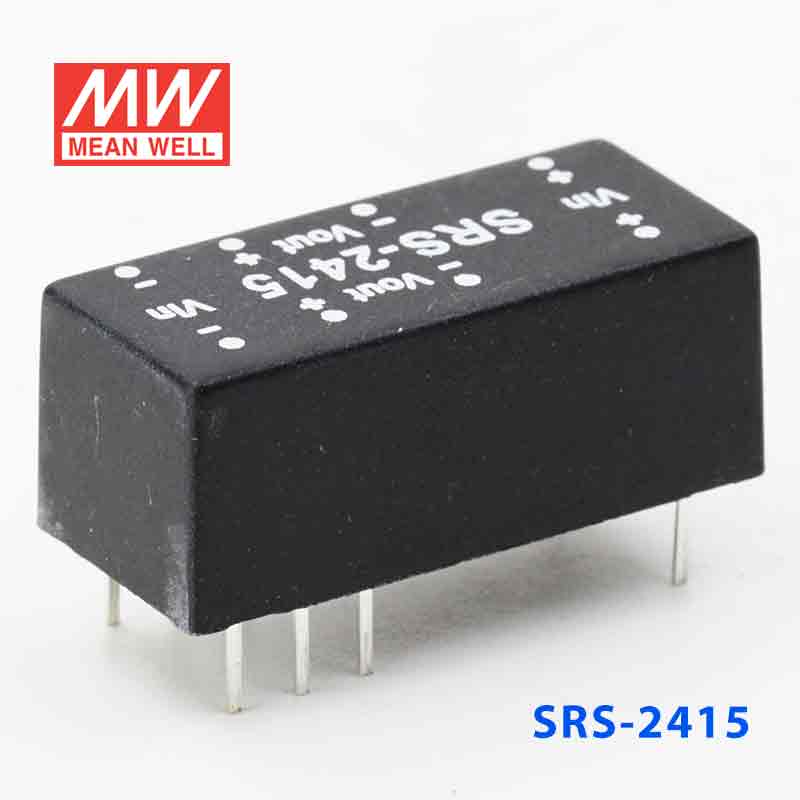

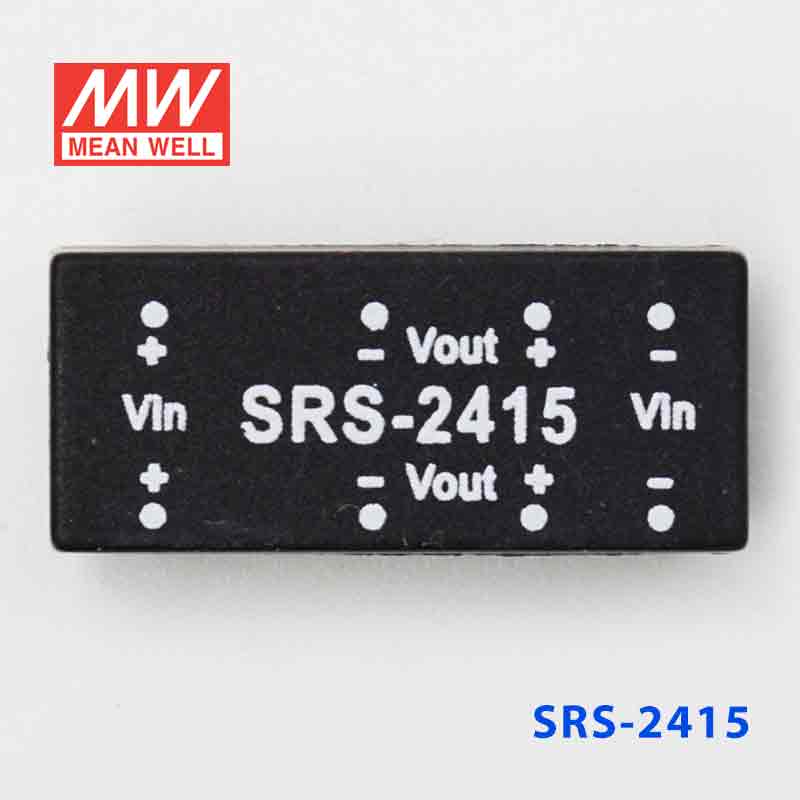

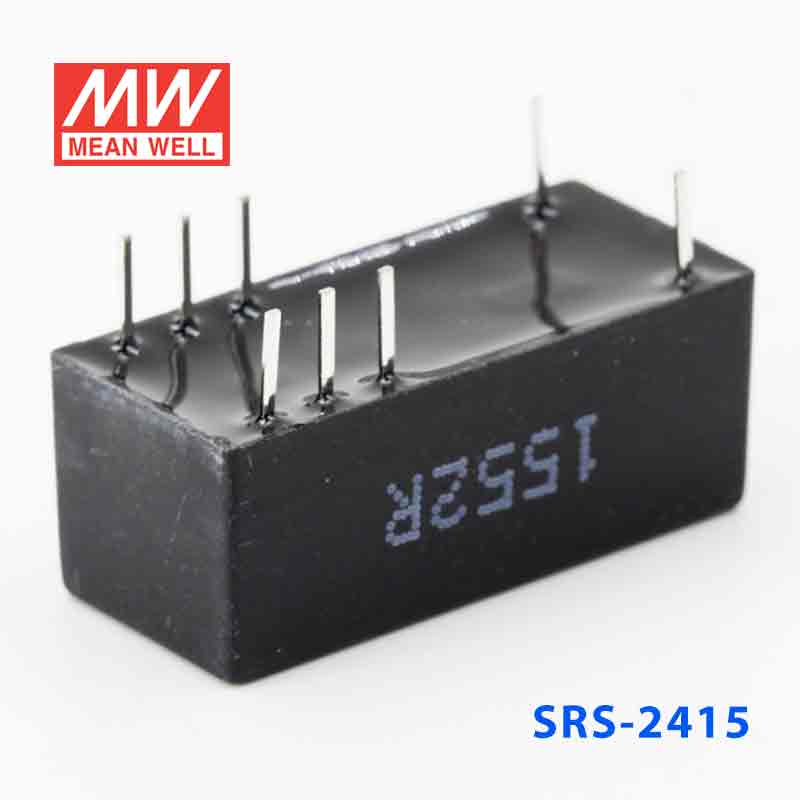

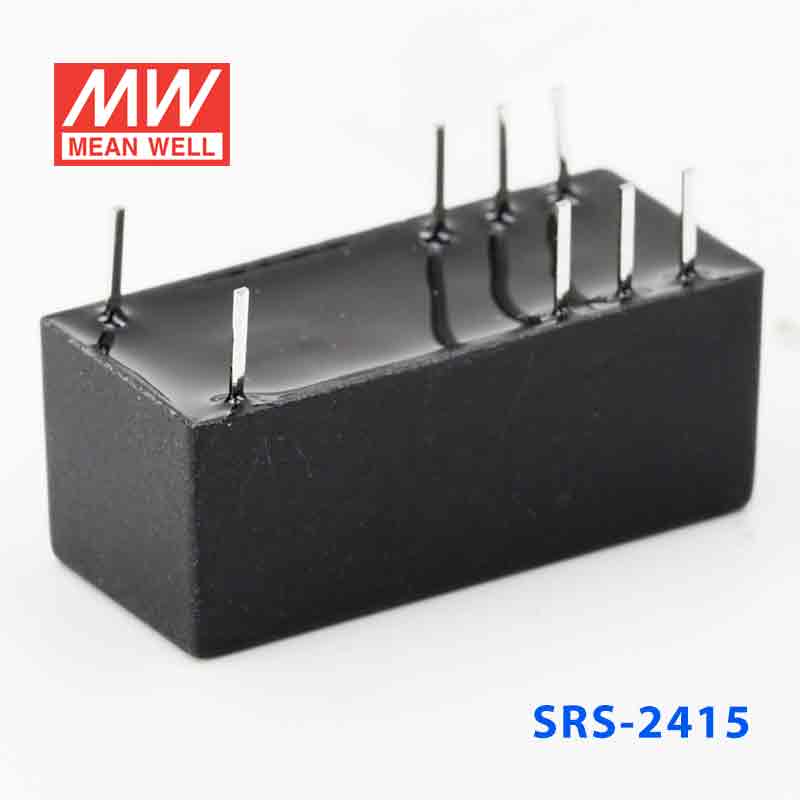

SRS-2415 · 稳压单组输出 DC DC转换模块电源

Mean Well · Enclosed Switching Power Supply · 0.5W 15

输出电压: 15 V DC
额定功率: 0.5 W
输出电流: 0.034 A

¥35.00含 13% 增值税

选择型号 — SRS系列SRS-2415

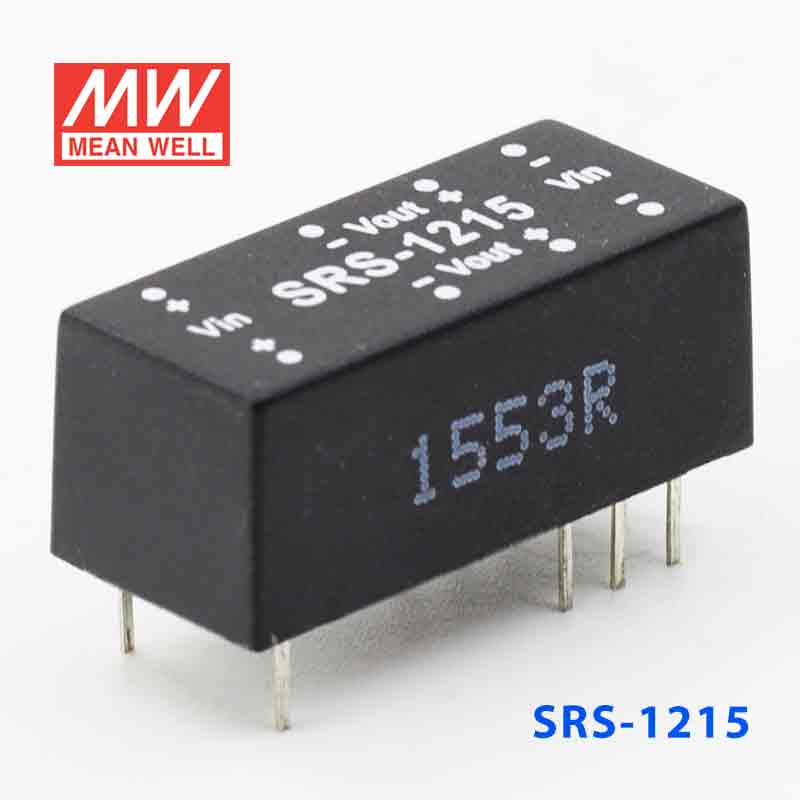

SRS-05050.5W · 5V · 100MA SRS-05090.5W · 9V · 0.056A SRS-05120.5W · 12V · 0.042A SRS-05150.5W · 15V · 0.034A SRS-12050.5W · 5V · 100MA SRS-12090.5W · 9V · 0.056A SRS-12120.5W · 12V · 0.042A SRS-12150.5W · 15V · 0.034A SRS-24050.5W · 5V · 100MA SRS-24090.5W · 9V · 0.056A SRS-24120.5W · 12V · 0.042A

SRS-24150.5W · 15V · 0.034A

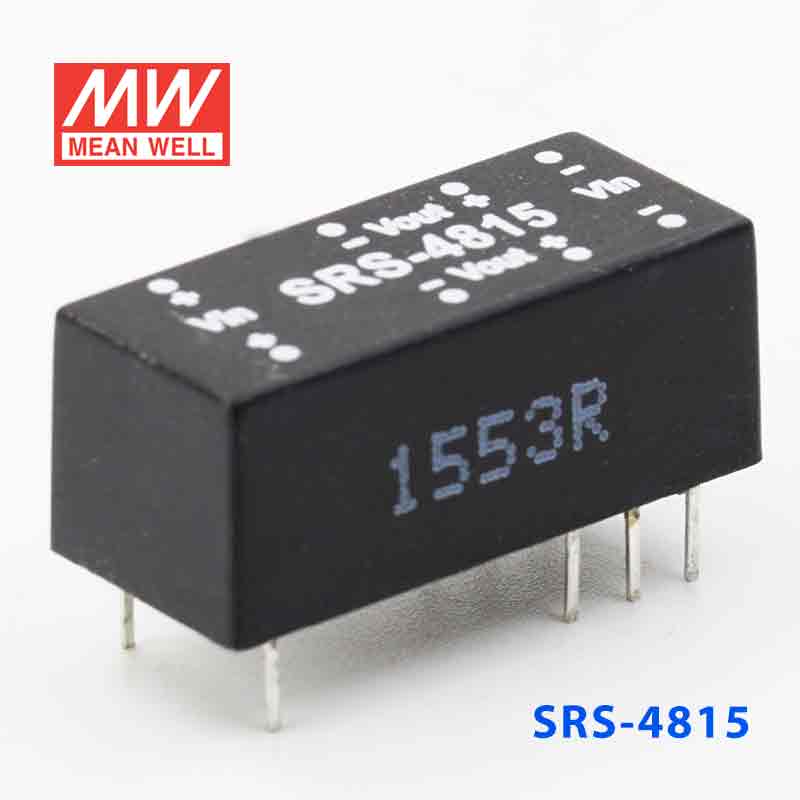

SRS-48050.5W · 5V · 100MA SRS-48090.5W · 9V · 0.056A SRS-48120.5W · 12V · 0.042A SRS-48150.5W · 15V · 0.034A

现货即将售罄无货

现货 · 上海仓 8 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 SRS-2415，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CE EMC FCC EACUKCA可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

SRS-2415 为该系列 15V 输出型号：额定功率 0.5W，典型效率 60%。

产品特点

1500VDC输入/输出隔离
内部SMD技术
内建EMI滤波电路
自然冷却
绝缘的塑胶外壳
双列直插式封装
单列直插式封装可订制
100%满载老化
低成本，高可靠性
认证：FCC/ EAC / CE / UKCA
2年质保

规格参数

SRS-2415参数摘自官方规格书（2024-08-02 版）下载规格书 PDF

输出

直流电压: 15V
电流范围: 0 ~ 34mA
效率(TYP.): 60%
额定功率: 0.5W
纹波与噪声 (最大)^注2: 100mVp-p
线性调整率: ±1.0%
负载调整率^注3: ±1.0%
电压精度: ±2.0%(Typ.) ±3.0%(最大)
开关工作频率: 最小50KHz

输入

电压范围: 21.6 ~ 26.4V
正常电压: 24V
输入电流满载: 36mA
输入电流空载: 9mA
滤波: 电容滤波
保护: 使用保险丝

保护

过负载: 额定输出功率的150 ~ 350% 保护模式:打嗝模式，异常条件移除后可自动恢复
短路: 所有输出设备短路保护模式:打嗝模式，异常条件移除后可自动恢复

环境

工作温度: -25 ~ +71℃ (请参考负载减额曲线)
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -25 ~ +105℃, 10 ~ 95% RH
温度系数: ±0.03% /℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: EAC TP TC 020/2011认证通过
耐压: I/P-O/P :1.5KVDC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
绝缘容抗: 最大80pF
电磁兼容发射: 符合BS EN/EN55032 Class B, FCC part 15 Class B, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8, A级轻工业等级, EAC TP TC 020

其它

MTBF: ≥600Khrs MIL-HDBK-217F (25℃)
尺寸: 22.6*9.9*8.4mm或0.89"*0.39"*0.33" inch (L*W*H)
包装: 3.1g ; 22颗/管, 3080颗/140管/箱

测试条件与备注4

如未特别说明，所有规格参数均在正常输入、额定负载、25℃ 70%RH 环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
负载调整率测量方法:从额定负载的10%~100%。
在过载或短路情况下运行不可超过30秒。

典型应用

■ 典型应用

工业自动化 — 传感器供电、PLC模块、数据采集系统
仪器仪表 — 精密测量设备、手持式测试仪、实验室设备
通信设备 — 嵌入式通信模块、网络设备辅助供电
医疗电子 — 便携式医疗设备、诊断仪器（非生命支持类）
智能家居 — 智能控制器、安防监控系统、楼宇自动化
