首页产品中心SRS SERIES系列SRS-1212

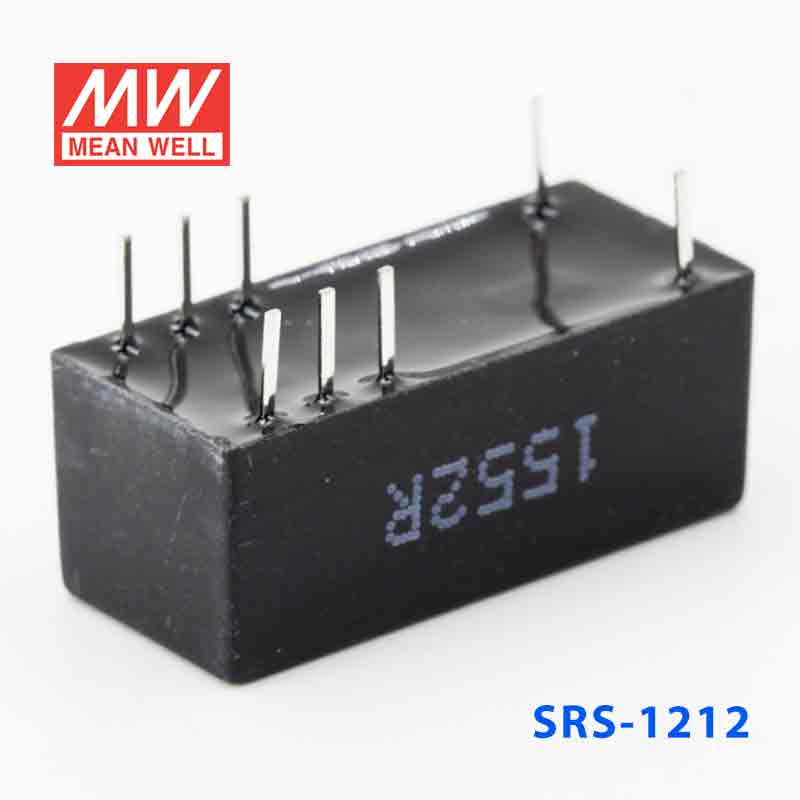

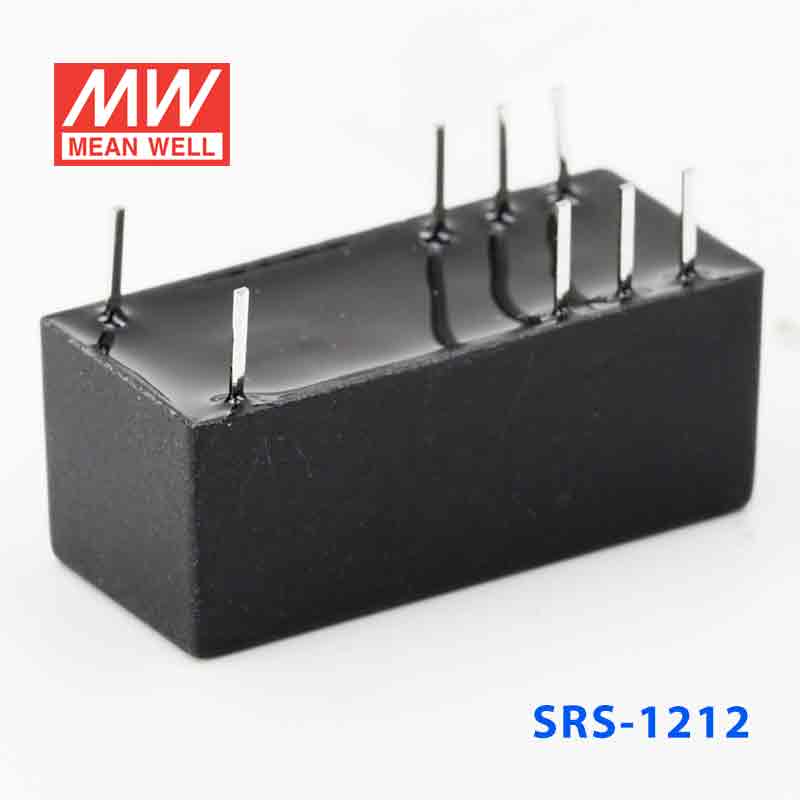

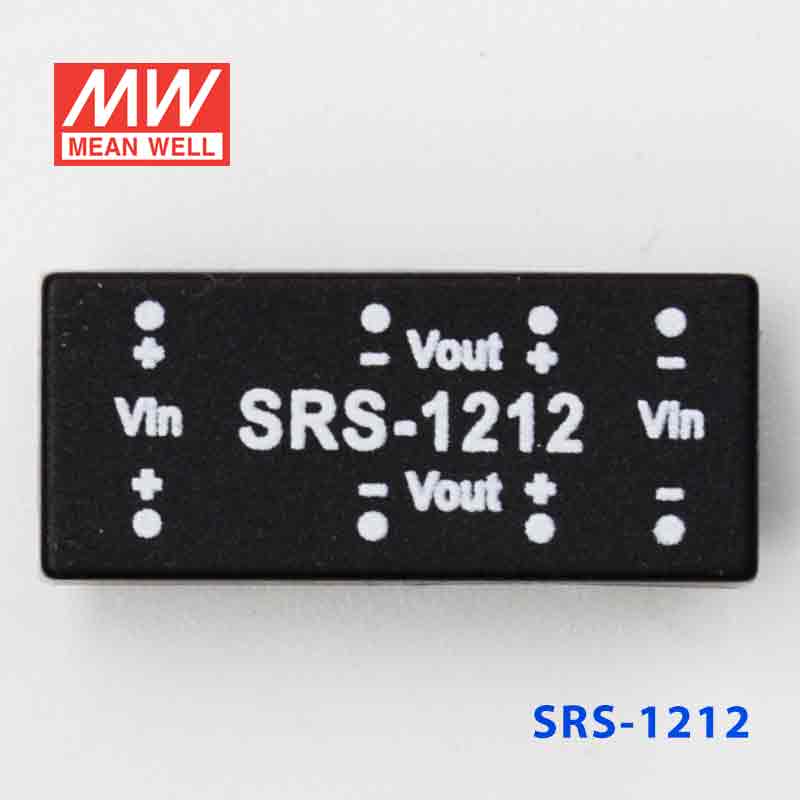

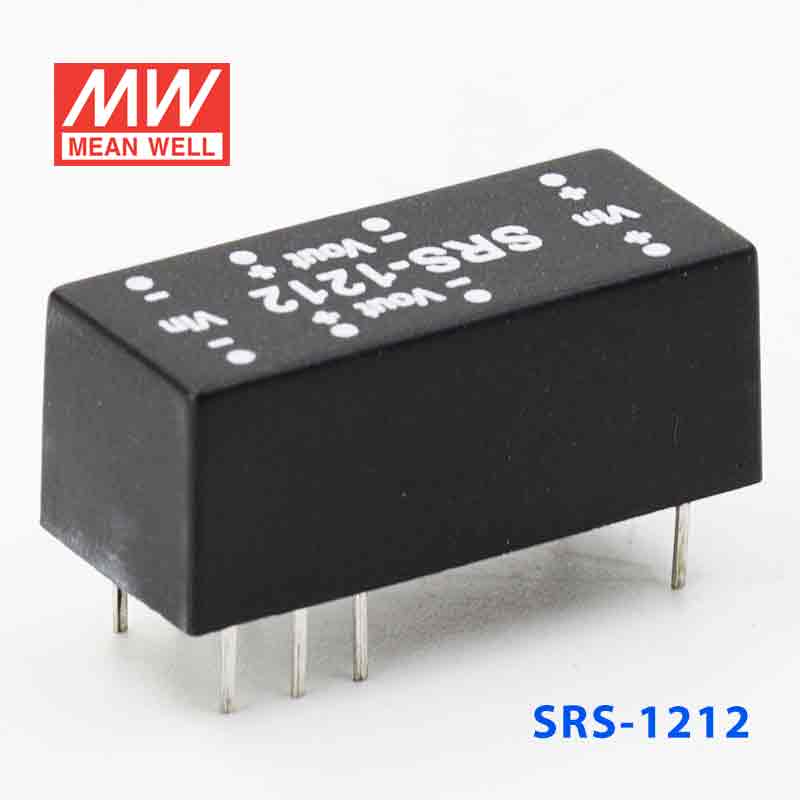

SRS-1212 产品图 1
明纬 MEAN WELL · SRS SERIES 系列
明纬官方正品SRS SERIES 系列3 年保修

SRS-1212 · 稳压单组输出 DC DC转换模块电源

Mean Well · Enclosed Switching Power Supply · 0.5W 12

输出电压
12 V DC
额定功率
0.5 W
输出电流
0.042 A
¥35.00含 13% 增值税
选择型号 — SRS系列SRS-1212
SRS-05050.5W · 5V · 100MA库存:无货SRS-05090.5W · 9V · 0.056A库存:无货SRS-05120.5W · 12V · 0.042A库存:即将售罄SRS-05150.5W · 15V · 0.034A库存:有库存SRS-12050.5W · 5V · 100MA库存:即将售罄SRS-12090.5W · 9V · 0.056A库存:有库存
SRS-12120.5W · 12V · 0.042A库存:有库存
SRS-12150.5W · 15V · 0.034A库存:即将售罄SRS-24050.5W · 5V · 100MA库存:无货SRS-24090.5W · 9V · 0.056A库存:即将售罄SRS-24120.5W · 12V · 0.042A库存:即将售罄SRS-24150.5W · 15V · 0.034A库存:即将售罄SRS-48050.5W · 5V · 100MA库存:即将售罄SRS-48090.5W · 9V · 0.056A库存:即将售罄SRS-48120.5W · 12V · 0.042A库存:无货SRS-48150.5W · 15V · 0.034A库存:无货

现货即将售罄无货

现货 · 上海仓 10 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 SRS-1212,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CEEMCFCCEACUKCA可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载相关产品

产品概述

SRS-1212 为该系列 12V 输出型号:额定功率 0.5W,典型效率 60%。

产品特点

  • 1500VDC输入/输出隔离
  • 内部SMD技术
  • 内建EMI滤波电路
  • 自然冷却
  • 绝缘的塑胶外壳
  • 双列直插式封装
  • 单列直插式封装可订制
  • 100%满载老化
  • 低成本,高可靠性
  • 认证:FCC/ EAC / CE / UKCA
  • 2年质保

规格参数

SRS-1212·参数摘自官方规格书(2024-08-02 版)下载规格书 PDF

输出

直流电压
12V
电流范围
0 ~ 42mA
效率(TYP.)
60%
额定功率
0.5W
纹波与噪声 (最大)注2
100mVp-p
线性调整率
±1.0%
负载调整率注3
±1.0%
电压精度
±2.0%(Typ.) ±3.0%(最大)
开关工作频率
最小50KHz

输入

电压范围
10.8 ~ 13.2V
正常电压
12V
输入电流 满载
72mA
输入电流 空载
15mA
滤波
电容滤波
保护
使用保险丝

保护

过负载
额定输出功率的150 ~ 350% 保护模式:打嗝模式,异常条件移除后可自动恢复
短路
所有输出设备短路 保护模式:打嗝模式,异常条件移除后可自动恢复

环境

工作温度
-25 ~ +71℃ (请参考负载减额曲线)
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-25 ~ +105℃, 10 ~ 95% RH
温度系数
±0.03% /℃ (0 ~ 50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范
EAC TP TC 020/2011认证通过
耐压
I/P-O/P :1.5KVDC
绝缘阻抗
I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
绝缘容抗
最大80pF
电磁兼容发射
符合BS EN/EN55032 Class B, FCC part 15 Class B, EAC TP TC 020
电磁兼容抗扰度
符合BS EN/EN61000-4-2,3,4,5,6,8, A级轻工业等级, EAC TP TC 020

其它

MTBF
≥600Khrs MIL-HDBK-217F (25℃)
尺寸
22.6*9.9*8.4mm或0.89"*0.39"*0.33" inch (L*W*H)
包装
3.1g ; 22颗/管, 3080颗/140管/箱
测试条件与备注4
  1. 如未特别说明,所有规格参数均在正常输入、额定负载、25℃ 70%RH 环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 负载调整率测量方法:从额定负载的10%~100%。
  4. 在过载或短路情况下运行不可超过30秒。

典型应用

■ 典型应用

  • 工业自动化 — 传感器供电、信号隔离、小型控制器电源。
  • 仪器仪表 — 精密测量设备、数据采集模块、便携式检测仪。
  • 通信设备 — 局域网设备、无线模块、嵌入式通信系统。
  • 消费电子 — 智能家居设备、小型家电控制板、电池供电设备。
  • 医疗设备 — 诊断仪器、监护设备、便携式医疗装置。

资料下载

规格书1

SRS-1212 规格书PDF下载

3D 图档1

SRS-1212 3D 图档ZIP下载

认证证书5

FCC认证证书SUS01,SUS02,SRS-FCC-cer.pdfPDF下载
EAC认证证书EAC-cer.pdfPDF下载
EMC认证证书SUS,SRS-EMC-cer.pdfPDF下载
CE认证证书SUS,SRS-CE-dec.pdfPDF下载
UK认证证书SUS,SRS01,02-UK-dec.pdfPDF下载
