SPV-1500-12 · 12V 单路输出电压可调PFC 开关电源

Mean Well · Enclosed Switching Power Supply · 150W 2.4

输出电压: 2.4 V DC
额定功率: 150 W
输出电流: 125 A

¥2352.00市场价 ¥2732.60含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 SPV-1500-12，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

SPV-1500-12 为该系列 12V 输出型号：额定电流 125A，额定功率 1500W，典型效率 86.5%。

产品特点

国际通用全范围交流输入
ZVS新技术
交流输入主动式浪涌电流限制
内置主动式PFC功能，PF>0.95
保护种类：短路/过负载/过电压/过温度

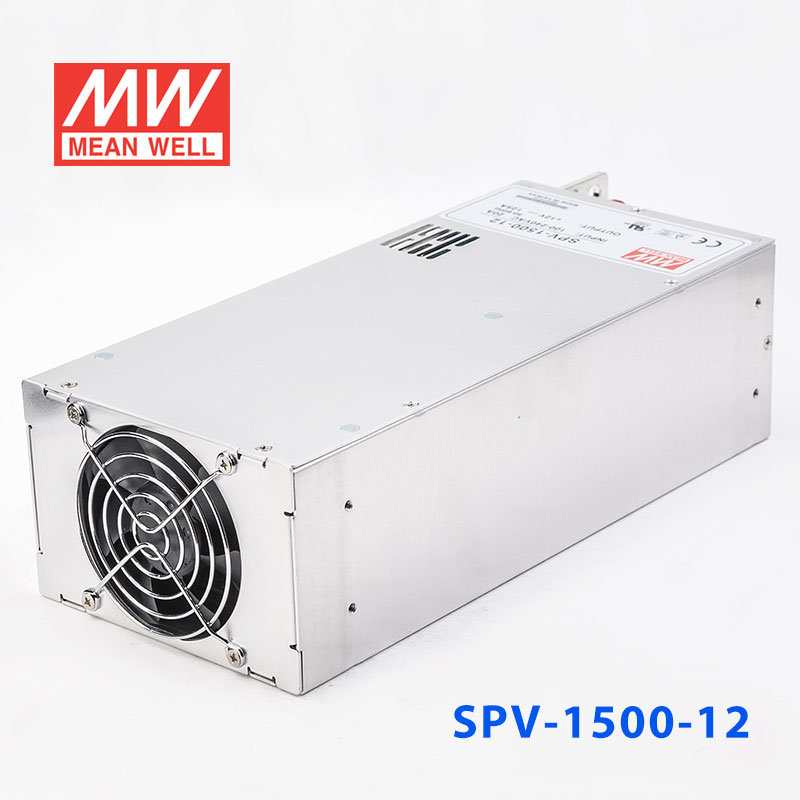

内置直流滚珠式风扇强制风冷
功率密度达8.3W/inch3
输出电压可调范围为20% ~ 110%额定电压
并联可达4500W(2+1)
输出警报信号
内置12V/0.1A辅助输出遥测控制电路
具有遥控开关
具有遥感功能
3年质保

规格参数

SPV-1500-12参数摘自官方规格书（2018-01-04 版）下载规格书 PDF

输出

直流电压: 12V
额定电流: 125A
电流范围: 0 ~ 125A
额定功率: 1500W
纹波与噪声 (最大)^注2: 150mVp-p
电压调整范围: 通过VR可调整±5%(typ.), 通过外部1~6VDC外部直流电压可调整20% ~ 110% (typ.)
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动、上升时间: 1500ms, 100ms(满载时)
保持时间(Typ.): 10ms(满载时)

输入

电压范围^注5: 90 ~ 264VAC或127 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因素(Typ.): 0.95/230VAC 0.98/115VAC(满载时)
效率(Typ.): 86.5%
交流电流(Typ.): 17A/115VAC 8A/230VAC
浪涌电流(Typ.): 30A/115VAC 60A/230VAC
漏电流: <2mA / 240VAC

保护

过负载: 额定输出功率的105%~135% 保护模式:恒流限制，负载异常条件移除后可自动恢复
过电压: 13.8 ~ 16.8V 保护模式:关闭输出电压,重启后恢复
过温度: 关闭输出电压,温度恢复正常后自动恢复

功能

辅助功率(AUX): 12V@0.1A(仅用于遥控开关)
遥控: 祥见功能手册
警报信号输出: 祥见功能手册
输出电压调整: 2.4 ~ 13.2V

环境

工作温度: -20～+70℃（请参考"减额曲线"）
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.05%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容 (备注4)

安全规范: UL60950-1, TUV EN60950-1认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃ / 70% RH
电磁兼容发射: 符合EN55032 (CISPR32), EN61000-3-2,-3
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11, EN55024, A级轻工业标准

其它

MTBF: ≥109K hrs. MIL-HDBK-217F (25℃)
尺寸: 278*127*83.5mm (L*W*H)
包装: 3.0Kg; 4pcs/13Kg/1.19CUFT

测试条件与备注6

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照减额曲线图。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长720mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。(在明纬网站http://www.meanwell.com)
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

典型应用

■ 典型应用

工业自动化设备 — 运动控制系统、工厂自动化生产线、机器人控制。
LED显示屏与照明 — 大型户外LED显示屏、专业舞台照明、高功率LED照明系统。
通信设备 — 基站电源、数据中心辅助供电、网络交换设备。
测试与测量仪器 — 实验室电源、老化测试设备、工业检测系统。
激光与雕刻设备 — 激光切割机、雕刻机、打标机电源。
充电桩与储能系统 — 电动车充电桩、工业储能设备辅助电源。
