首页产品中心SPV系列系列SPV-150-24

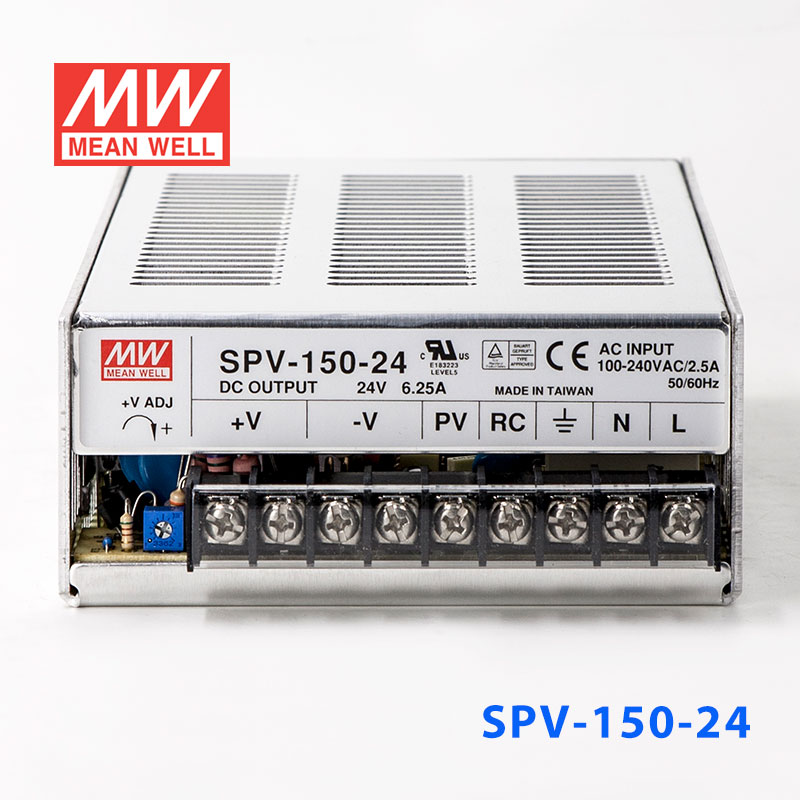

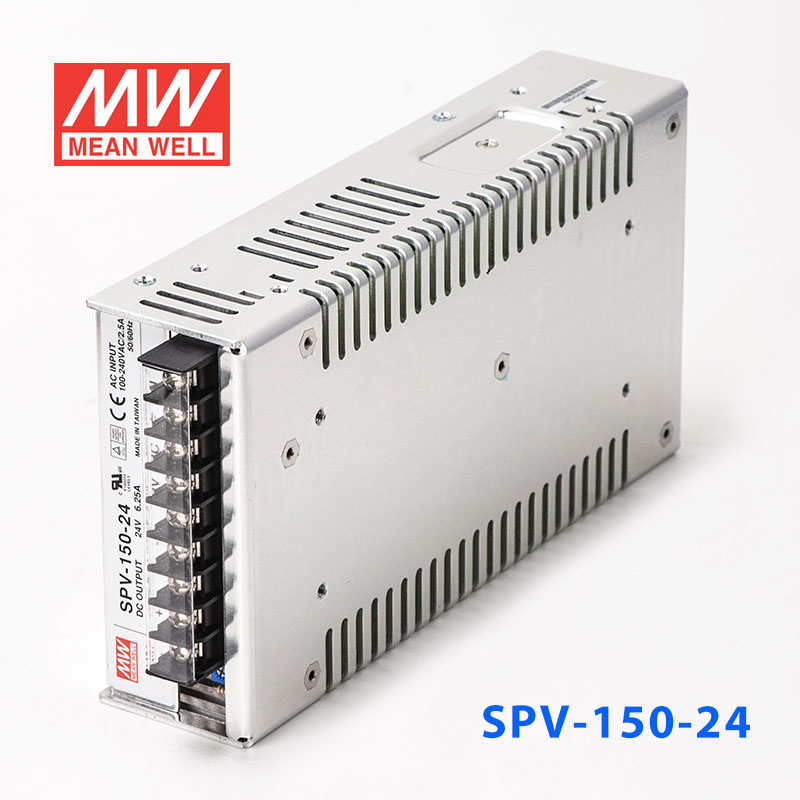

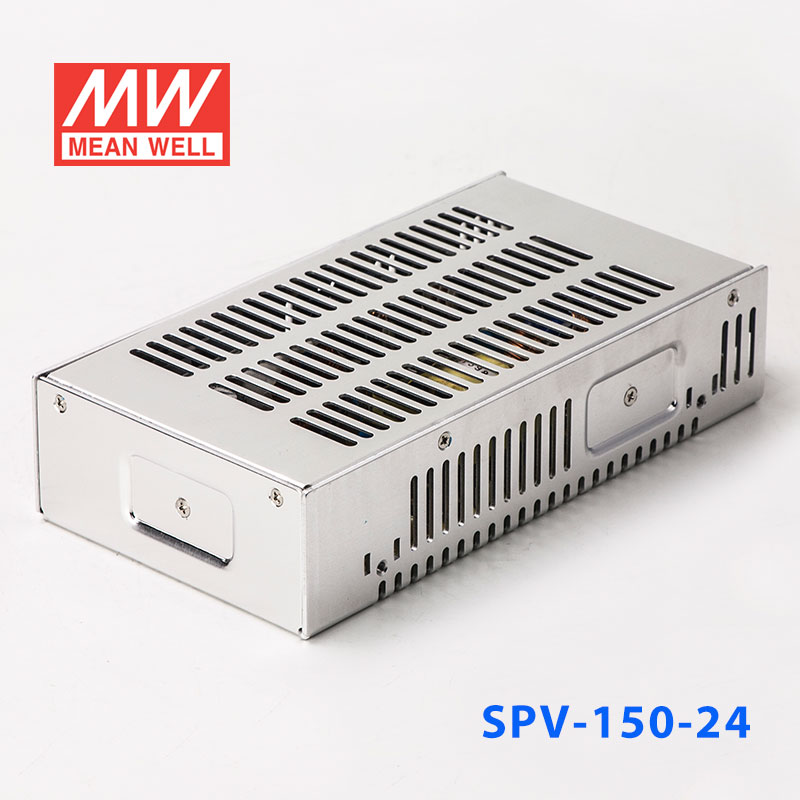

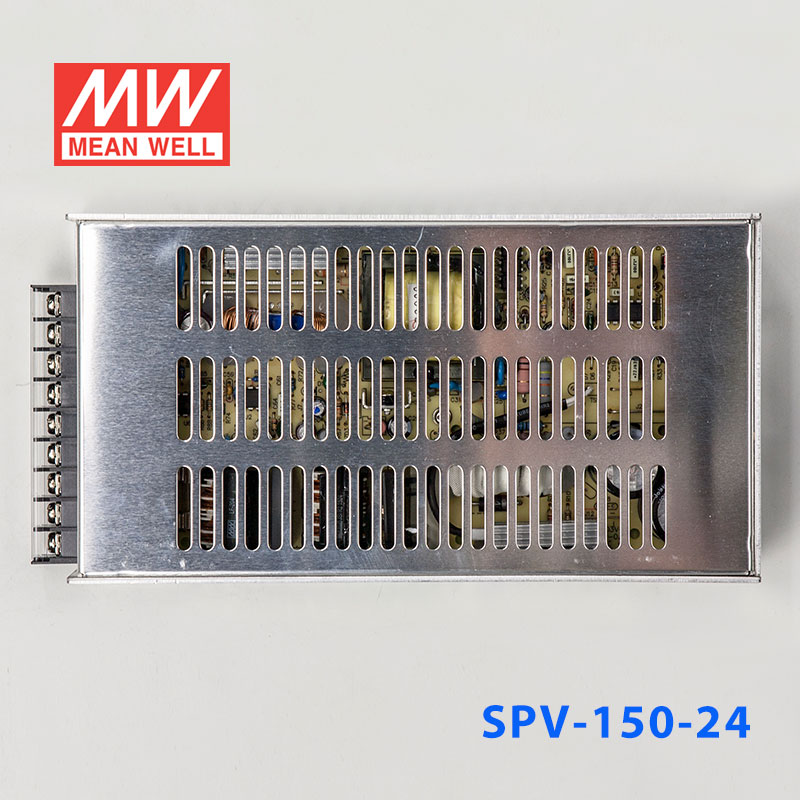

SPV-150-24 产品图 1
明纬 MEAN WELL · SPV系列 系列
明纬官方正品SPV系列 系列3 年保修

SPV-150-24 · 24V 单路输出电压可调PFC 开关电源

Mean Well · Enclosed Switching Power Supply · 150W 24

输出电压
24 V DC
额定功率
150 W
输出电流
6.25 A
¥478.00含 13% 增值税
选择型号 — SPV-150系列SPV-150-24
SPV-150-12150W · 12V · 12.5A库存:有库存
SPV-150-24150W · 24V · 6.25A库存:无货
SPV-150-48150W · 48V · 3.125A库存:无货

现货无货

暂时缺货 · 上海仓 0 件可下单预订,我们会与您确认货期
缺货
预订
数量
关于 SPV-150-24,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CEEACTÜVULCB可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

SPV-150-24 为该系列 24V 输出型号:额定电流 6.25A,额定功率 150W,典型效率 83%。

产品特点

  • 国际通用全范围交流输入
  • 内置主动式PFC功能,PF>0.94
  • 保护种类:短路/过负载/过电压/过温度
  • 自然风冷
  • 通过外加1~5.5VDC控制信号可使输出电压范围由20~110%可调
  • 内置遥控开关
  • 开关工作频率:100KHZ
  • 3年质保

规格参数

SPV-150-24·参数摘自官方规格书(2024-11-22 版)下载规格书 PDF

输出

直流电压
24V
额定电流
6.25A
电流范围
0 ~ 6.25A
额定功率
150W
纹波与噪声(最大)注2
150mVp-p
电压调整范围
20 ~ 26.4V
电压精度注3
±1.0%
线性调整率
±0.2%
负载调整率
±0.5%
启动、上升时间
800ms, 50ms/230VAC 2500ms, 50ms/115VAC (满载时)
保持时间(Typ.)
16ms/230VAC 16ms/115VAC (满载时)

输入

电压范围注5
88 ~ 264VAC或124 ~ 370VDC
频率范围
47 ~ 63Hz
功率因素(Typ.)
PF>0.94/230VAC PF>0.98/115VAC (满载时)
效率(Typ.)
83%
交流电流(Typ.)
2.5A/115VAC 1.25A/230VAC
浪涌电流(Typ.)
20A/115VAC 40A/230VAC
漏电流
<1mA / 240VAC

保护

过负载
额定输出功率的105%~150% 保护模式:恒流限制,负载异常条件移除后可自动恢复
过电压
27.6 ~ 32.4V 保护模式:关闭输出电压,重启后恢复
过温度
关闭输出电压,温度恢复正常后自动恢复

功能

遥控
4 ~ 10VDC电源关机, <0 ~ 0.8VDC电源启动
输出电压调整
4.8 ~ 26.4V

环境

工作温度
-20 ~ +65℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0 ~ 50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范
UL60950-1, TUV BS EN/EN62368-1, IEC62368-1,EAC TP TC 004认证通过
耐压
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射注4
符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020
电磁兼容抗扰度
符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, EAC TP TC 020

其它

MTBF
2112.6K hrs min. Telcordia SR-332 (Bellcore) ; 210.3K hrs min. MIL-HDBK-217F (25℃)
尺寸
215*115*50mm (L*W*H)
包装
1.1Kg; 12pcs/14Kg/0.92CUFT
测试条件与备注6
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1μF和47μF的电容,在20MHz带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源应视为系统内元件的一部分,所有的EMC测试都将测试样品安装在一个厚度1mm,长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导,请参阅“组件电源供应器的EMI测试”。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
  5. 低输入电压情况下需减额输出,具体请参照减额曲线图。
  6. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

SPV-150-24 机构尺寸
机构尺寸左右滑动 · 点击查看大图
SPV-150-24 方框图
方框图左右滑动 · 点击查看大图
SPV-150-24 减额曲线
减额曲线左右滑动 · 点击查看大图
SPV-150-24 功能手册
功能手册左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • 工业自动化控制 — 适用于PLC、HMI、传感器、执行器等工业控制系统供电。
  • LED显示屏与照明 — 为大型LED显示屏、工业照明设备提供稳定电源。
  • 通讯设备 — 为基站、交换机、路由器等通讯设备提供可靠电源。
  • 安防监控系统 — 适用于CCTV、门禁系统、报警设备等安防领域。
  • 机械设备 — 为各类自动化机械、数控机床、包装设备等提供动力。

资料下载

规格书1

SPV-150-24 规格书PDF下载

3D 图档1

SPV-150-24 3D 图档ZIP下载

认证证书7

UL认证证书E183223-UL-cer.pdfPDF下载
TÜV认证证书SPV-150,300-TUV-cer.pdfPDF下载
CB认证证书SPV-150,300-CB(TUV)-cer.pdfPDF下载
EMC认证证书SPV-150,300-EMC-cer.pdfPDF下载
CE认证证书SPV-150,300-CE-dec.pdfPDF下载
UK认证证书SPV-150,300-UK-dec.pdfPDF下载
EAC认证证书EAC-cer.pdfPDF下载
