首页产品中心产品系列SP-75-27

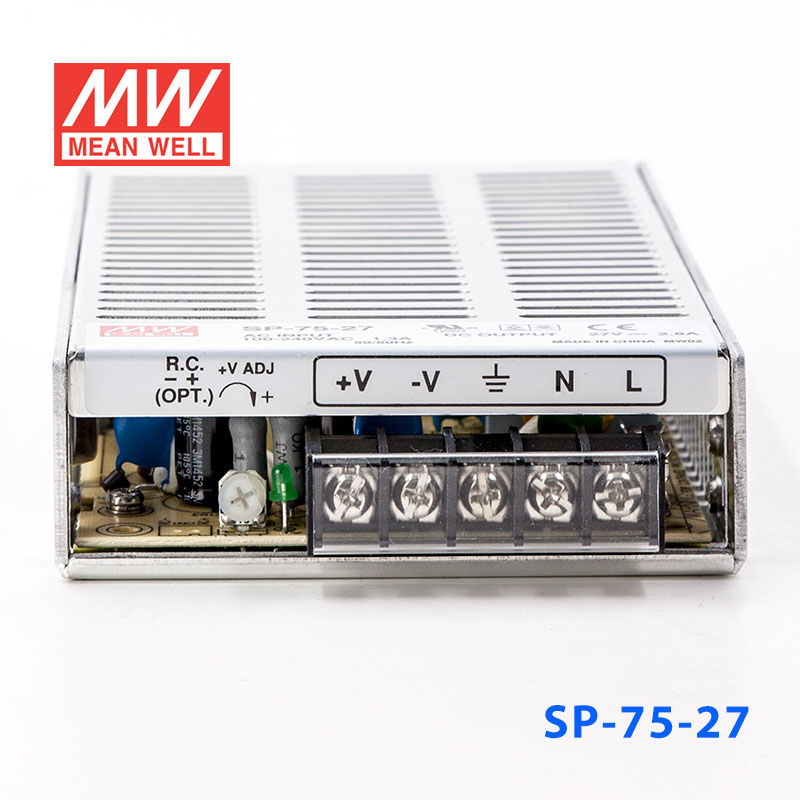

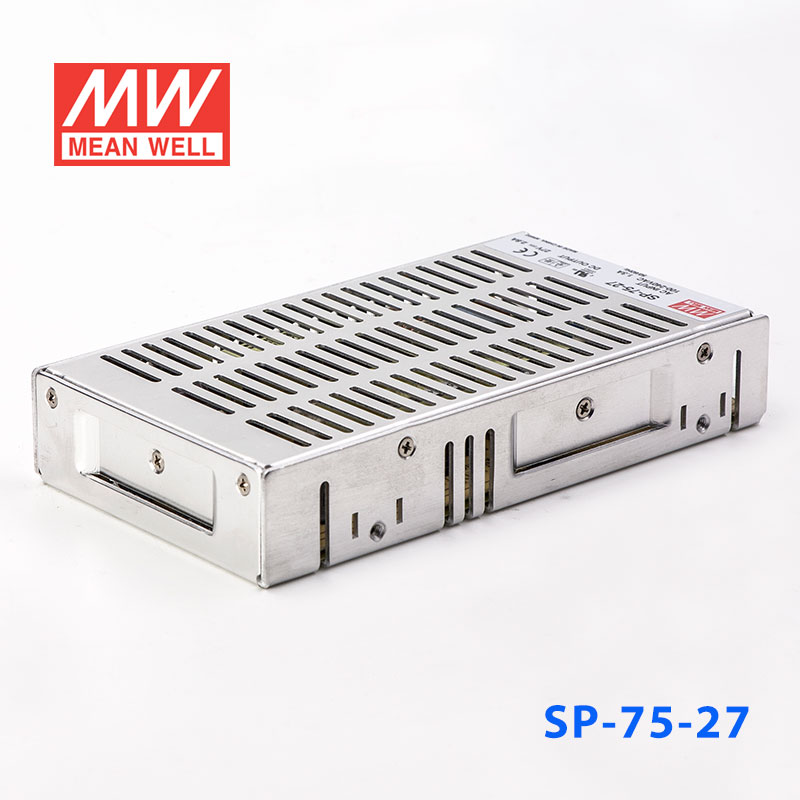

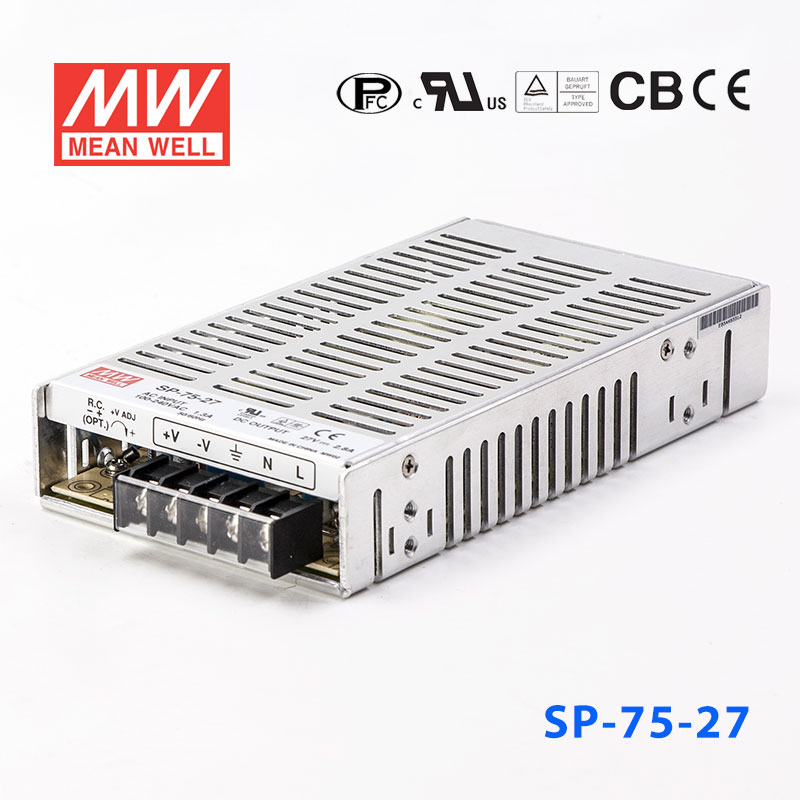

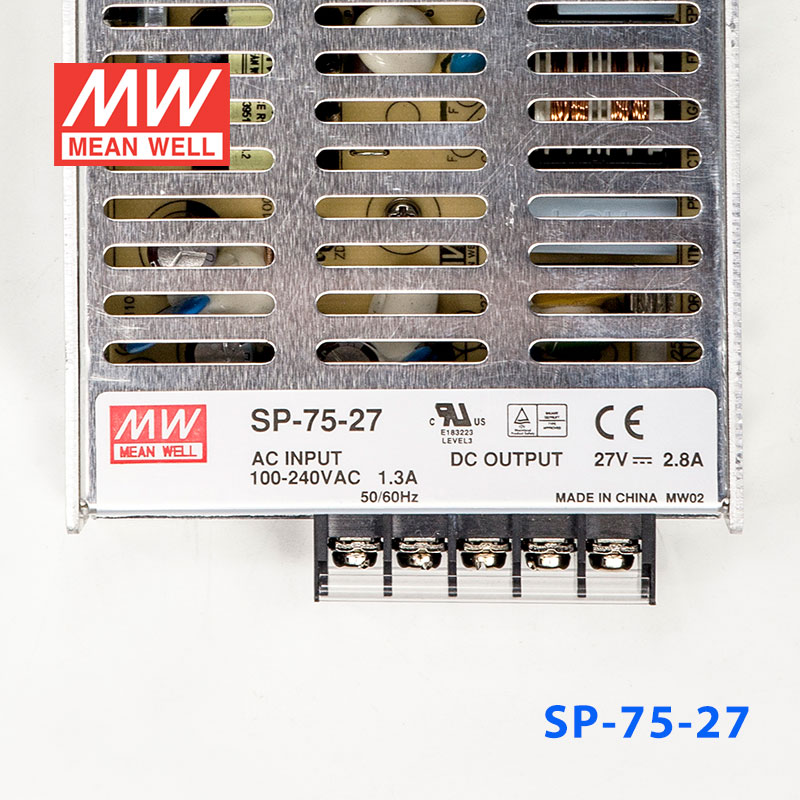

SP-75-27 产品图 1
明纬 MEAN WELL
明纬官方正品3 年保修

SP-75-27 · 27V 单路输出带PFC功能 开关电源

Mean Well · Enclosed Switching Power Supply · 49.5W 27V

输出电压
27 V DC
额定功率
49.5 W
输出电流
2.8 A
¥247.00含 13% 增值税
现货 · 上海仓 19 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 SP-75-27,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

SP-75-27 为该系列 27V 输出型号:额定电流 2.8A,额定功率 75.6W,典型效率 83%。

产品特点

  • 国际通用全范围交流输入
  • 内置主动式PFC功能,PF>0.93
  • 保护种类:短路/过负载/过电压
  • 具有恒流限制回路
  • 体积小:33mm厚
  • LED电源指示灯
  • 100%满载老化
  • 开关工作频率:PFC:67KHZ,PWM:134KHz
  • 3年质保

规格参数

SP-75-27·参数摘自官方规格书(2021-09-15 版)下载规格书 PDF

输出

直流电压
27V
额定电流
2.8A
电流范围
0 ~ 2.8A
额定功率
75.6W
纹波与噪声(最大)注2
100mVp-p
电压调整范围
25.7 ~ 29.7V
电压精度注3
±1.0%
线性调整率
±0.5%
负载调整率
±0.5%
启动、上升时间
800ms, 60ms(满载时)
保持时间(Typ.)
36ms(满载时)

输入

电压范围注5
85 ~ 264VAC或120 ~ 370VDC
频率范围
47 ~ 63Hz
功率因素(Typ.)
PF>0.93/230VAC 0.96/115VAC(满载时)
效率(Typ.)
83%
交流电流(Typ.)
1.3A/115VAC 0.7A/230VAC
浪涌电流(Typ.)
冷启动:45A/230VAC
漏电流
<2mA / 240VAC

保护

过负载
额定输出功率的105%~150% 保护模式:恒电流限制,负载异常条件移除后可自动恢复
过电压
31.05 ~ 36.45V 保护模式:关闭输出电压,重启后恢复

功能

遥控(可选)
CN3:4 ~ 10VDC 电源关机 , <0 ~ 0.8VDC 电源开机

环境

工作温度
-10~+60℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-20 ~ +85℃, 10 ~ 95% RH
温度系数
±0.05%/℃ (0 ~ 50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范
UL60950-1认证通过
耐压
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射注4
符合EN55032 (CISPR32) Class B, EN61000-3-2,-3
电磁兼容抗扰度注4
符合EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024,A级轻工业标准

其它

MTBF
≥208.8K hrs. MIL-HDBK-217F (25℃)
尺寸
179*97*33mm (L*W*H)
包装
0.58Kg; 20pcs/12Kg/0.72CUFT
测试条件与备注5
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引,请参照明纬公司网站http://www.meanwell.cc上的“EMI测试声明书”。
  5. 低输入电压情况下需减额输出,具体请参照减额曲线图。

技术图纸

SP-75-27 机构尺寸
机构尺寸左右滑动 · 点击查看大图
SP-75-27 方框图
方框图左右滑动 · 点击查看大图
SP-75-27 减额曲线
减额曲线左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • 工业自动化 — 适用于工厂自动化控制系统、PLC供电、传感器及执行器。
  • LED显示屏及照明 — 为中小型LED显示屏、广告牌及工业照明提供稳定电源。
  • 通讯设备 — 应用于网络设备、数据传输设备及小型基站。
  • 安防监控 — 为监控摄像头、门禁系统及报警设备提供可靠电力。
  • 仪器仪表 — 适用于各类工业检测仪器、实验室设备及测试装置。

资料下载

规格书1

SP-75-27 规格书PDF下载

您可能感兴趣

NSP-750-27 NSP-750-27明纬750.6W 27V27.8A机壳AC/DC电源PFC功能
NSP-750-27

NSP-750-27明纬750.6W 27V27.8A机壳AC/DC电源PFC功能

85~305VAC全范围交流输入,工作温度-40~85°C,CB/CCC/UL/EAC/BSMI认证,质保5年

电压
27V
功率
750.6W
即将售罄
¥885.00
SP-750-12 SP-750-12 750W 12V62.5A 单路输出带PFC功能明纬开关电源
SP-750-12

SP-750-12 750W 12V62.5A 单路输出带PFC功能明纬开关电源

■ 产品概述 明纬SP-750-12是一款高性能750W单路输出开关电源,专为工业应用设计。

电压
12V
功率
49.5W
无货
¥1705.00

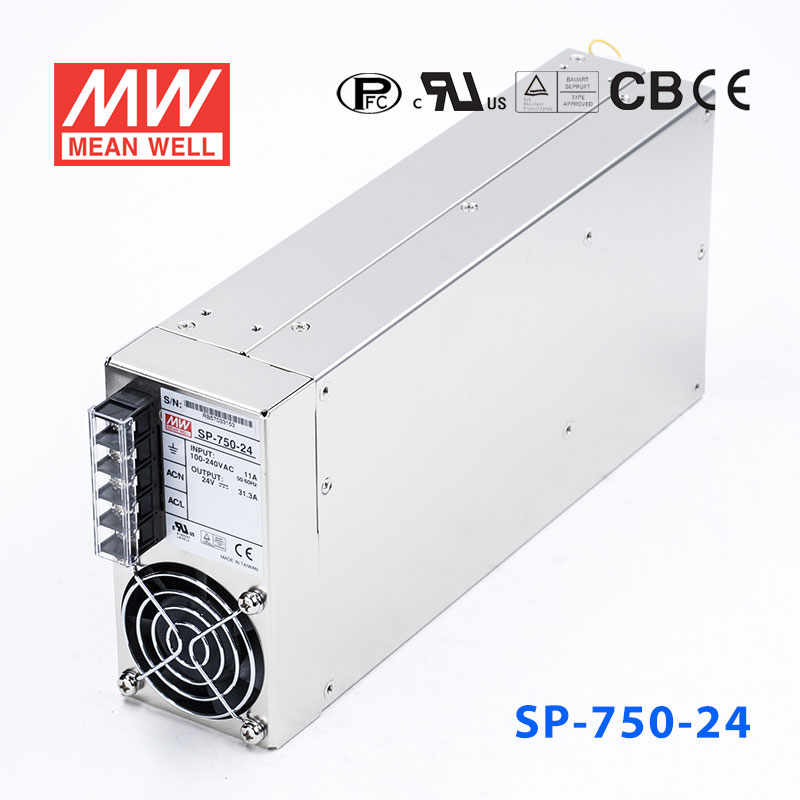

SP-750-24 SP-750-24 750W 24V31.3A 单路输出带PFC功能明纬开关电源
