首页产品中心产品系列SP-750-24

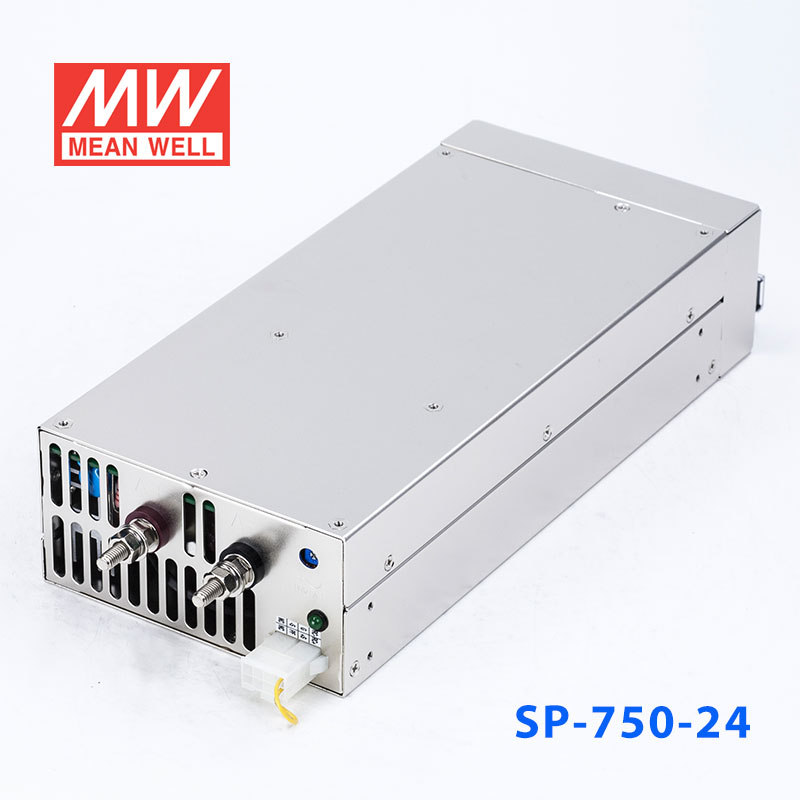

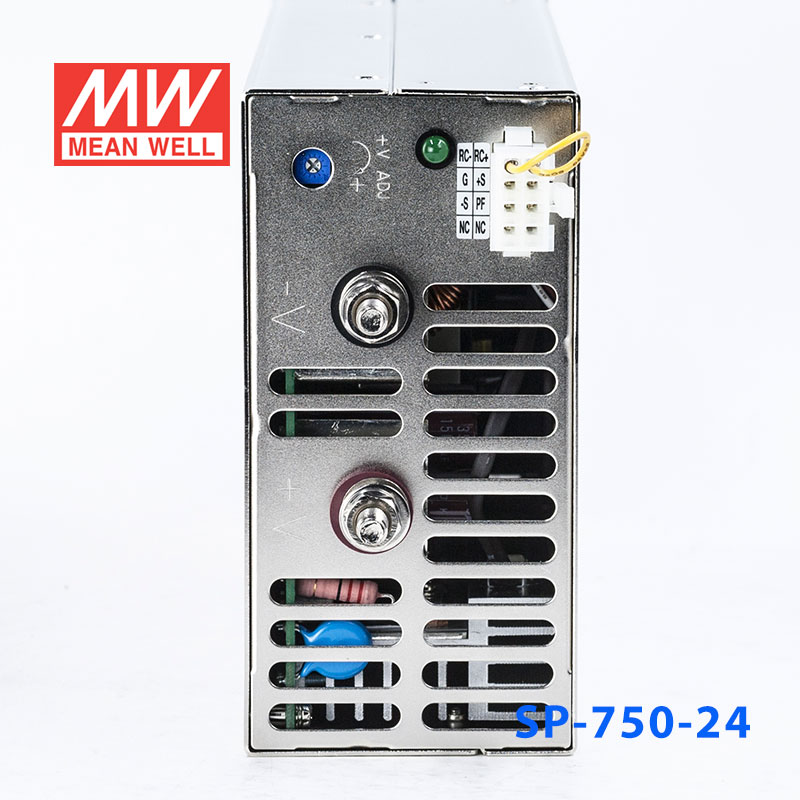

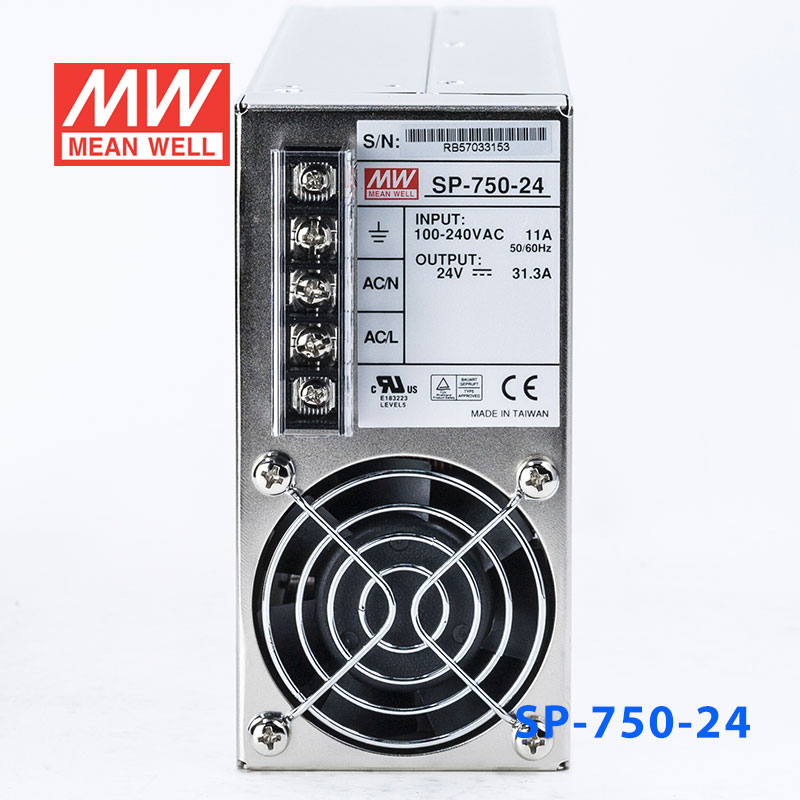

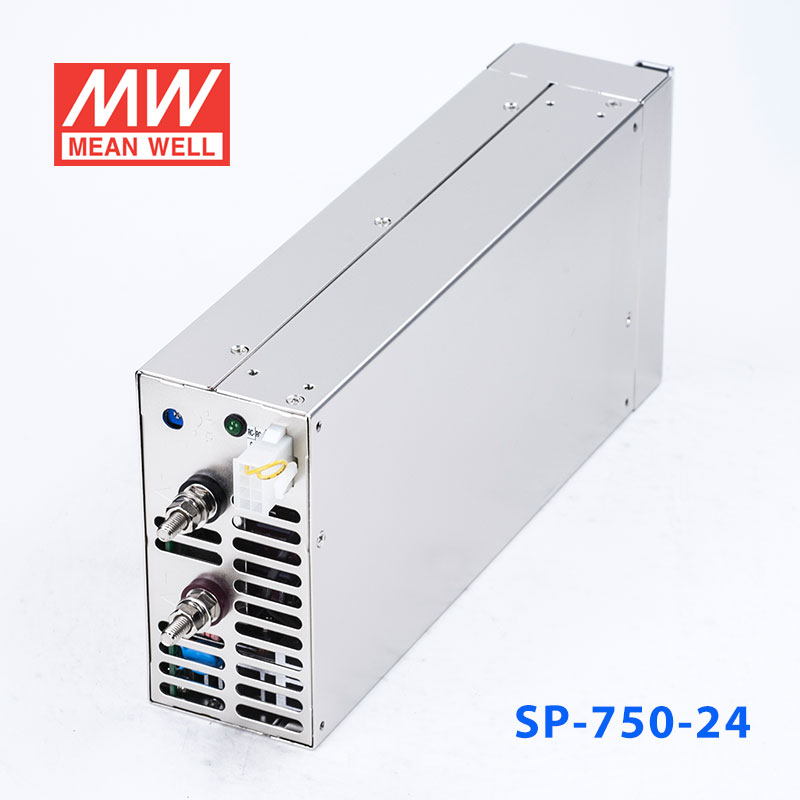

SP-750-24 产品图 1
明纬 MEAN WELL
明纬官方正品3 年保修

SP-750-24 · 24V 单路输出带PFC功能 开关电源

Mean Well · Enclosed Switching Power Supply · 49.5W 24V

输出电压
24 V DC
额定功率
49.5 W
输出电流
31.3 A
¥1705.00含 13% 增值税
暂时缺货 · 上海仓 0 件可下单预订,我们会与您确认货期
缺货
预订
数量
关于 SP-750-24,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

SP-750-24 为该系列 24V 输出型号:额定电流 31.3A,额定功率 751.2W,典型效率 89%。

产品特点

  • 国际通用全范围交流输入
  • 交流突入电流抑制回路
  • 内置主动式PFC功能,PF>0.96
  • 保护种类:短路/过负载/过电压/过温度
  • 内置直流风扇强制风冷
  • 功率密度高达5.48w/inch3
  • 具有恒流限制回路
  • 具有PG和PF测信号输出
  • 遥控开/关
  • 遥感功能
  • 3年质保

规格参数

SP-750-24·参数摘自官方规格书(2020-12-14 版)下载规格书 PDF

输出

直流电压
24V
额定电流
31.3A
电流范围
0 ~ 31.3A
额定功率
751.2W
纹波与噪声 (最大)注2
120mVp-p
电压调整范围
22 ~ 26.4V
电压精度注3
±1.0%
线性调整率
±0.2%
负载调整率
±0.5%
启动、上升时间
1500ms, 50ms/230VAC 1500ms,50ms/115VAC(满载时)
保持时间(Typ.)
16ms/230VAC 16ms/115VAC(满载时)

输入

电压范围
90 ~ 264VAC或127 ~ 370VDC
频率范围
47 ~ 63Hz
功率因素(Typ.)
PF>0.96/230VAC PF>0.99/115VAC(满载时)
效率(Typ.)
89%
交流电流(Typ.)
8.8A/115VAC 4.2A/230VAC
浪涌电流(Typ.)
27A/115VAC 45A/230VAC
漏电流
<2.0mA/240VAC

保护

过负载
额定输出功率的105%~125% 保护模式:恒电流限制,3秒后打嗝
过电压
27.6 ~ 32.4V 保护模式:关闭输出电压,重启后恢复
过温度
关闭输出电压,温度恢复正常后可自动恢复

功能

电源正常/关闭
50ms/1ms
遥控注5
RC+/RC- :短路:电源启动,开路:电源关闭

环境

工作温度
-20 ~ +60℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.05%/℃ (0 ~ 50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容 (备注4)

安全规范
UL60950-1认证通过
耐压
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射
符合EN55011 (CISPR11), EN55032 (CISPR32) Class B, EN61000-3-2,-3
电磁兼容抗扰度
符合EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2, EN61204-3,A级重工业标准

其它

MTBF
≥105.4K hrs. MIL-HDBK-217F (25℃)
尺寸
278*127*63.5mm (L*W*H)
包装
2.9Kg; 6pcs/18.4Kg/0.98CUFT
测试条件与备注6
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 如果在RC+与RC-之间安装短路连接器,电源将没有输出。
  5. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引,请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。
  6. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

SP-750-24 机构尺寸
机构尺寸左右滑动 · 点击查看大图
SP-750-24 方框图
方框图左右滑动 · 点击查看大图
SP-750-24 减额曲线
减额曲线左右滑动 · 点击查看大图
SP-750-24 控制终端说明
控制终端说明左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • 工业自动化设备 — 适用于PLC控制系统、工业机器人、自动化生产线。
  • LED显示屏与照明 — 为大型LED显示屏、专业舞台灯光提供稳定电源。
  • 通信设备 — 适用于基站设备、网络交换机、数据中心供电。
  • 安防监控系统 — 为高清监控摄像机、门禁系统、报警设备提供电力。
  • 测试与测量仪器 — 适用于各类实验室设备、工业测试平台。
  • 新能源领域 — 可用于太阳能逆变器辅助供电、风力发电控制系统。

资料下载

规格书1

SP-750-24 规格书PDF下载
