明纬 MEAN WELL · SKM SERIES 系列

明纬官方正品SKM SERIES 系列3 年保修

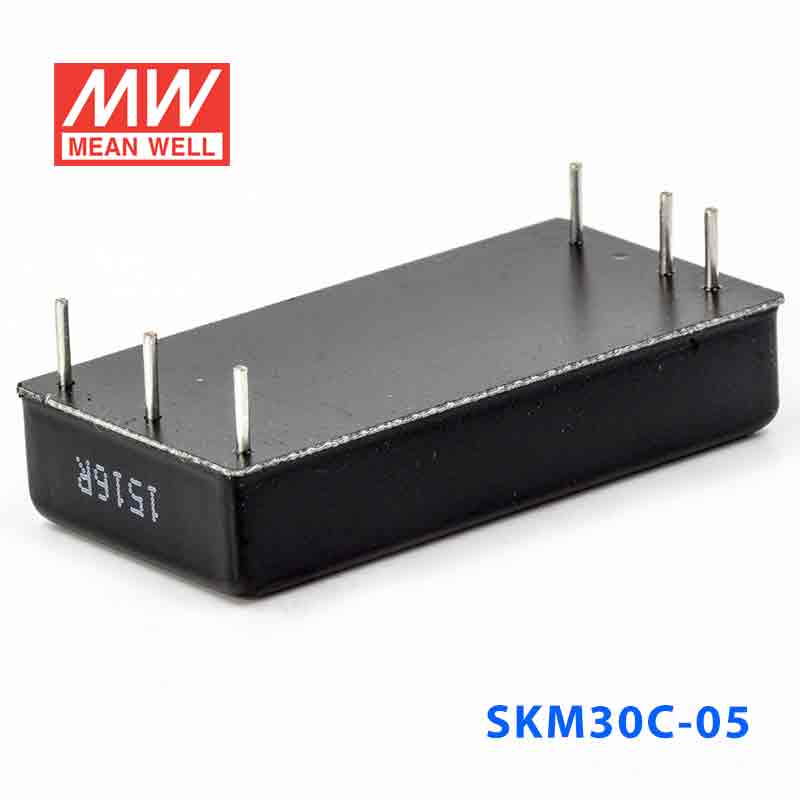

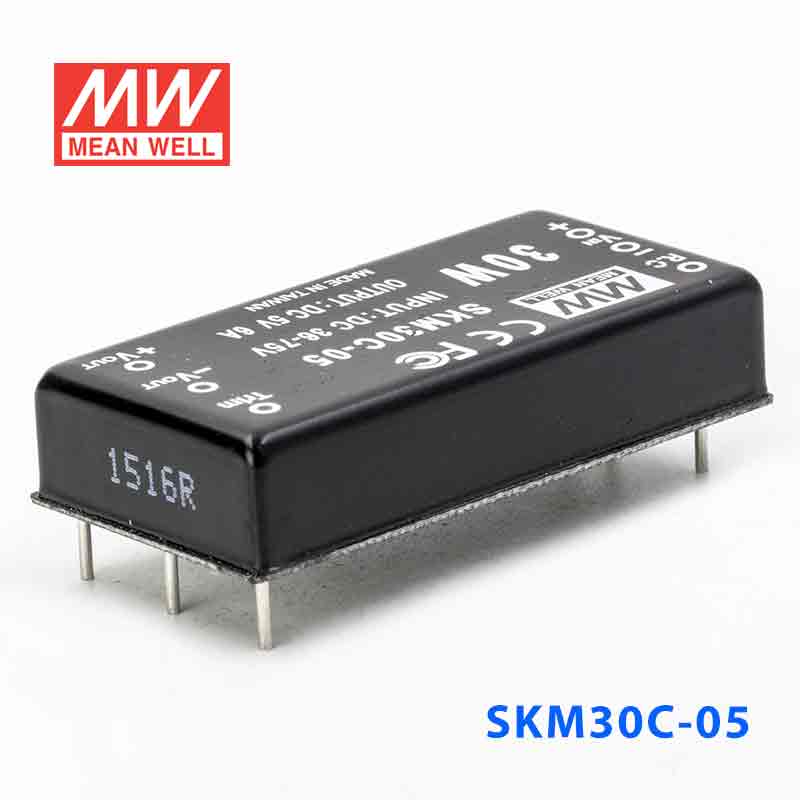

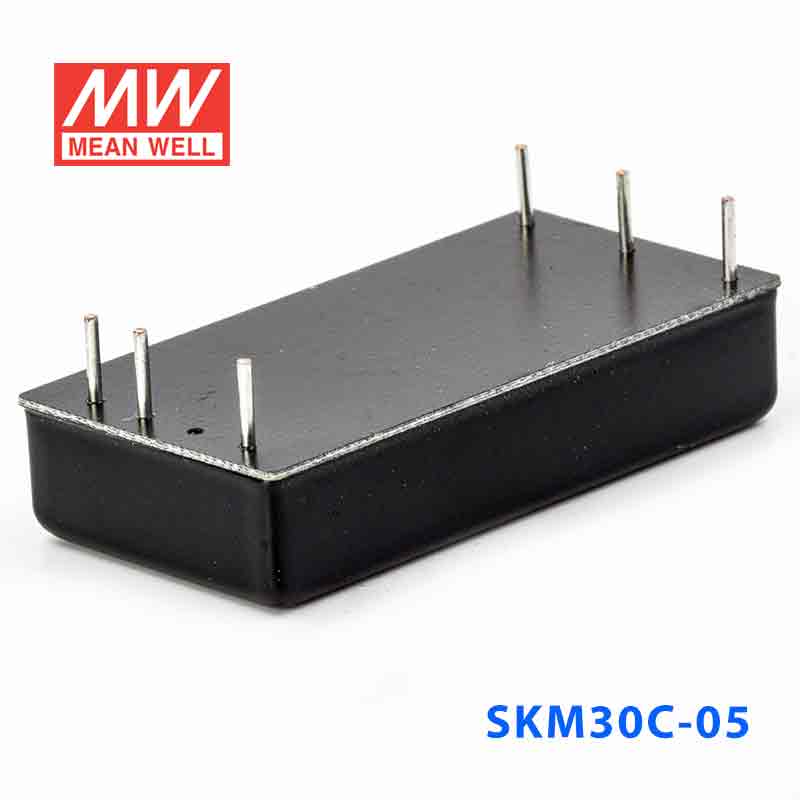

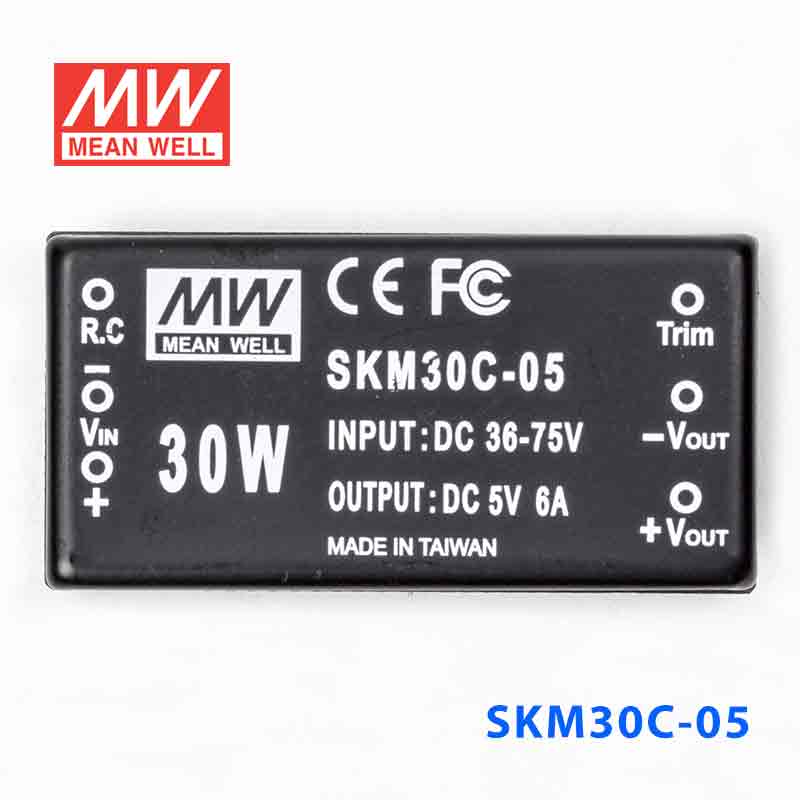

SKM30C-05 · 36~ 入单路稳压输出 DC DC转换模块电源

Mean Well · Enclosed Switching Power Supply · 30W 5

输出电压: 5 V DC
额定功率: 30 W
输出电流: 6 A

¥206.00含 13% 增值税

现货 · 上海仓 17 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 SKM30C-05，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CE EMC FCCUKCAUK可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

SKM30C-05 为该系列 5V 输出型号：额定功率 30W，典型效率 88%。

产品特点

2"x1"小巧外型
2:1宽范围输入
功率可高达90%
1500VDC输入/输出隔离
具有遥控开关
输出可调
符合CE / FCC(不包括外部元件)
保护种类：短路/过负载/输入输出过电压
自然冷却
六面金属外壳防护
100%满载老化
低成本，高可靠性
认证：FCC / CE
2年质保

规格参数

SKM30C-05参数摘自官方规格书（2012-02-22 版）下载规格书 PDF

输出

直流电压: 5V
电流范围: 0.6 ~ 6A
额定功率: 30W
纹波与噪声(最大)^注2: 90mVp-p
线性调整率^注3: ±0.2%
负载调整率^注4: ±0.5%
电压精度: ±2.0%
开关工作频率: 300KHz(典型值)
外部电容负载最大值: 1000uF
外部调节范围(Typ.): ±10%

输入

电压范围: A: 9 ~ 18VDC B: 18 ~ 36VDC C: 36 ~ 75VDC
欠压关机: A: 8VDC B: 16VDC C: 32VDC
效率(Typ.): 88%
直流电流满载: 720mA
直流电流空载: 60mA
滤波: π 型滤波网络
遥控: 电源启动 : R.C ~ -Vin > 2.5VDC或开路; 电源关闭: R.C ~ -Vin < 0.5VDC或短路
保护: 使用保险丝

保护

过电流: 额定输出功率的110 ~ 180% 保护模式:打嗝模式,异常条件移除后可自动恢复
短路: 各输出均配有短路保护保护模式:打嗝模式,异常条件移除后可自动恢复
过电压输入(Typ.): A: >20 ~ 25VDC B: >40 ~ 50VDC C: >80 ~ 100VDC输入电压,保护模式: 关断输出电压，异常条件移除后可自动恢复
过电压输出(Typ.): 5Vo : 7V ~ 8.95V ; 12Vo : 15V ~ 19.2V ; 15Vo : 18V ~ 23.3V 保护模式: 二极管钳位

环境

工作温度: -40 ~ +75℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -55 ~ +125℃, 10 ~ 95% RH
温度系数: ±0.03% /℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

耐压: I/P-O/P :1.5KVDC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
电磁干扰: 符合EN55022 Class A, FCC part 15 Class A(不包括外部元件)
电磁耐受: 符合EN61000-4-2,3,4,5,6,8, A级轻工业标准

其它

MTBF: ≥700Khrs MIL-HDBK-217F (25℃)
尺寸: 50.8*25.4*11.2 mm or 2"*1"*0.44" inch (L*W*H)
重量: 31.2g

测试条件与备注5

如未特别说明，所有规格参数均在正常输入、额定负载、25℃ 70%RH 环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
线性调整率测量方法:在额定负载下从低电压到高电压。
负载调整率测量方法:从额定负载的10%~100%。
在过载和短路的情况下操作不可超过30秒。

典型应用

■ 典型应用

工业自动化 — 传感器供电、控制器模块、工业PC、数据采集系统
通信设备 — 网络交换机、路由器、基站辅助电源、光纤传输设备
仪器仪表 — 测试测量设备、医疗诊断仪器、实验室电源、精密仪器
轨道交通 — 列车控制系统、信号系统、车载电子设备、站台显示屏
嵌入式系统 — 各类嵌入式主板、单片机系统、物联网终端、智能设备
