明纬 MEAN WELL · SKM SERIES 系列

明纬官方正品SKM SERIES 系列3 年保修

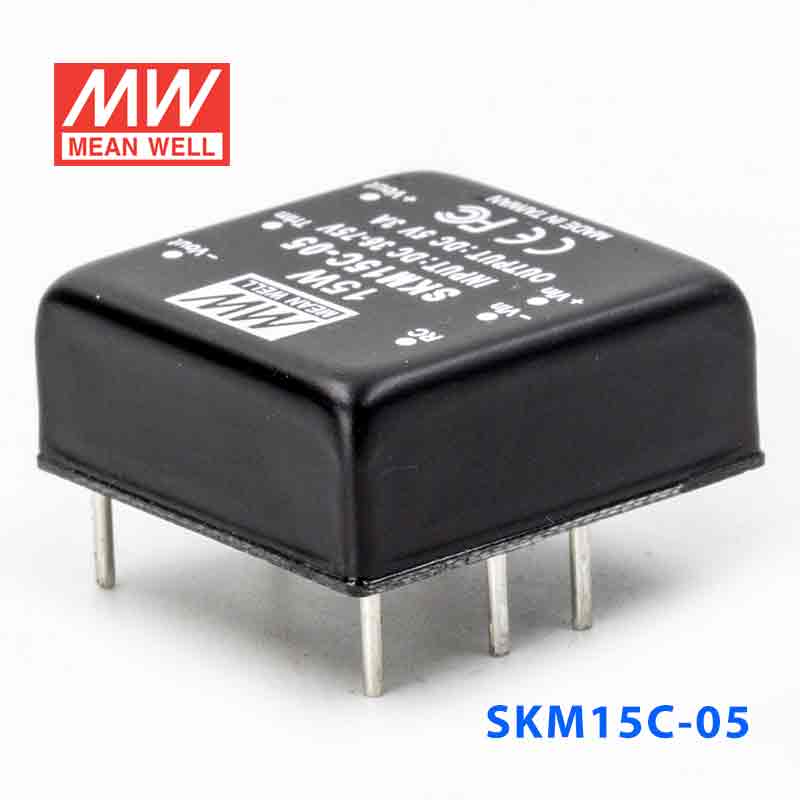

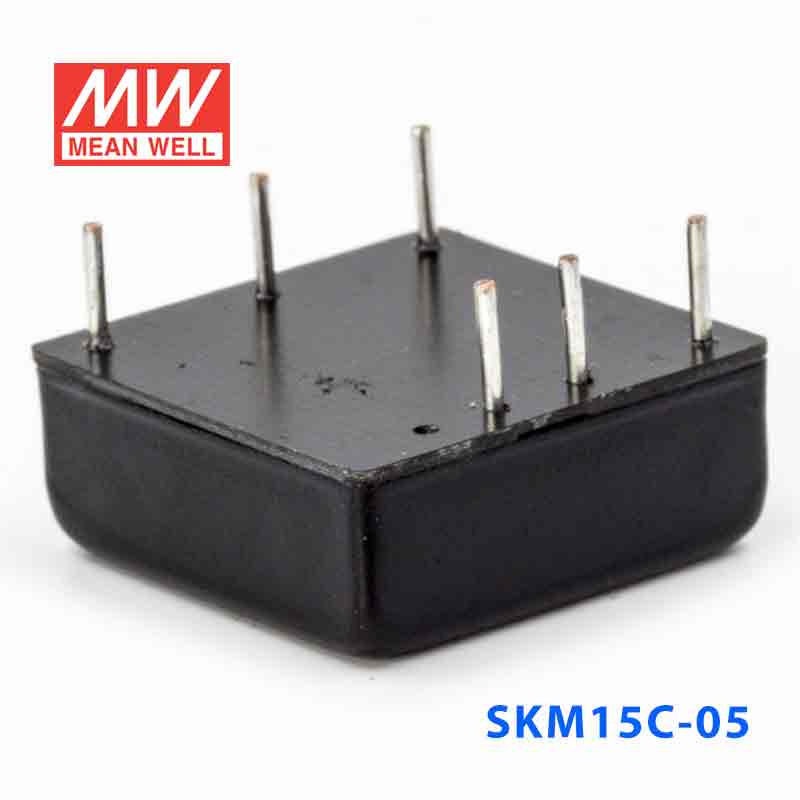

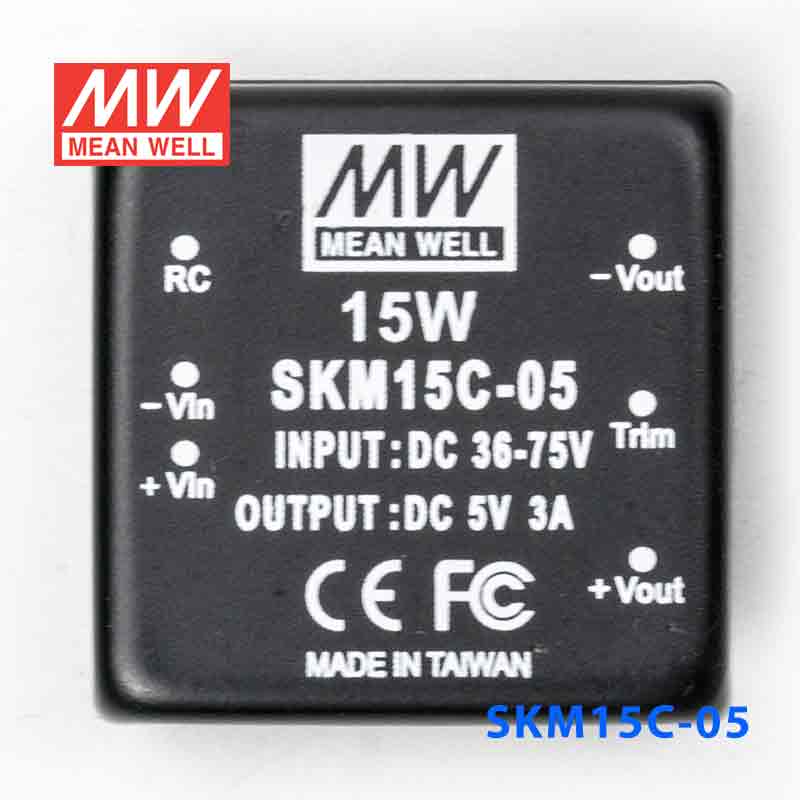

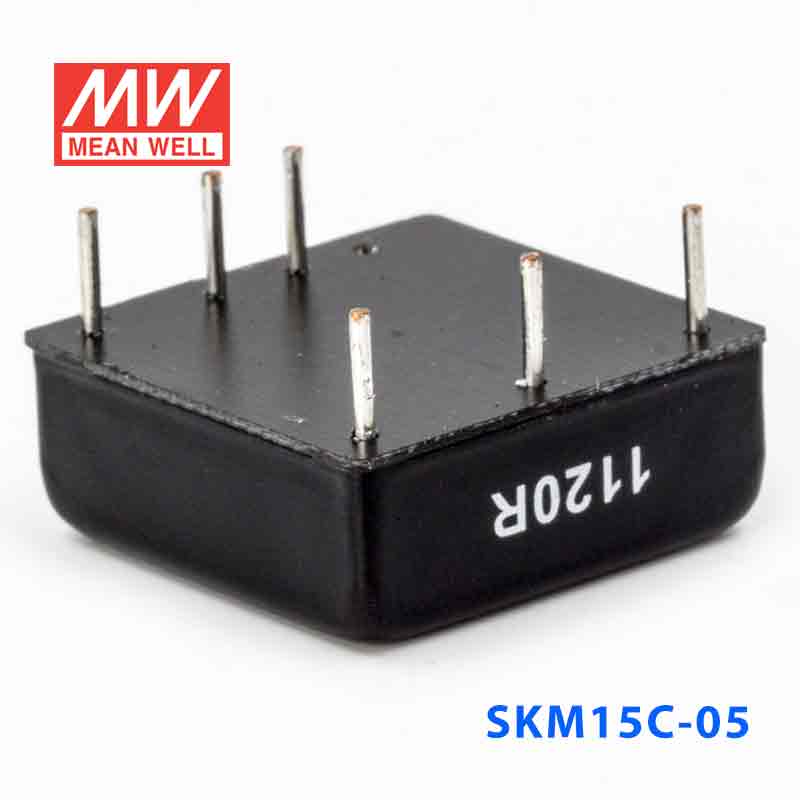

SKM15C-05 · 36~ 入单路稳压输出 DC DC转换模块电源

Mean Well · Enclosed Switching Power Supply · 15W 5

输出电压: 5 V DC
额定功率: 15 W
输出电流: 3 A

¥42.00含 13% 增值税

现货 · 上海仓 5 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 SKM15C-05，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CE EMC FCCUKCAUK可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

SKM15C-05 为该系列 5V 输出型号：额定功率 15W，典型效率 86%。

产品特点

1"x1"小巧外型
2:1宽范围输入
功率可高达88%
1500VDC输入/输出隔离
具有遥控开关
输出可在±10%范围内调节
内建EMI滤波电路
保护种类：短路/过负载/过电压
自然冷却
六面金属外壳防护
100%满载老化
低成本，高可靠性
认证：FCC / CE
2年质保

规格参数

SKM15C-05参数摘自官方规格书（2012-07-18 版）下载规格书 PDF

输出

直流电压: 5V
电流范围: 300 ~ 3000mA
额定功率: 15W
纹波与噪声 (最大)^注2: 50mVp-p
线性调整率^注3: ±0.2%
负载调整率^注4: ±0.5%
电压精度: ±2.0%
开关工作频率: 400KHz(典型值)
外部电容负载最大值: 1000uF
外部调节范围(Typ.): ±10%

输入

电压范围: A: 9 ~ 18VDC B: 18 ~ 36VDC C: 36 ~ 75VDC
效率(Typ.): 86%
直流电流满载: 380mA
直流电流空载: 35mA
滤波: π型滤波网络
遥控: 电源启动 : R.C ~ -Vin > 2.5VDC或开路; 电源关闭: R.C ~ -Vin < 0.5VDC或短路
保护: 使用保险丝

保护

过电流: 额定输出功率的110 ~ 180% 保护模式:打嗝模式,异常条件移除后可自动恢复
短路: 各输出均配有短路保护保护模式:打嗝模式,异常条件移除后可自动恢复
过电压: 额定输出电压的115 ~ 150% 保护模式:二极管钳位,异常条件移除后可自动恢复

环境

工作温度: -40 ~ +80℃ (请参考负载减额曲线)
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -55 ~ +100℃, 10 ~ 95% RH
温度系数: ±0.03% /℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

耐压: I/P-O/P :1.5KVDC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
电磁干扰: 符合EN55022 Class A, FCC part 15 Class A
电磁耐受: 符合EN61000-4-2,3,4,5,6,8, A级轻工业标准

其它

MTBF: ≥400Khrs MIL-HDBK-217F (25℃)
尺寸: 25.4*25.4*9.9 mm or 1"*1"*0.39" inch (L*W*H)
重量: 15g

测试条件与备注5

如未特别说明，所有规格参数均在正常输入、额定负载、25℃ 70%RH 环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
线性调整率测量方法:在额定负载下从低电压到高电压。
负载调整率测量方法:从额定负载的10%~100%。
在过载和短路的情况下操作不可超过30秒。

典型应用

■ 典型应用

工业自动化 — 传感器供电、PLC模块、工业控制系统、数据采集设备
通信设备 — 网络交换机、路由器、基站辅助电源、光纤传输设备
仪器仪表 — 医疗诊断设备、测试测量仪器、实验室设备、便携式电子设备
轨道交通 — 列车控制系统、信号系统、车载信息娱乐系统、站台设备
智能安防 — 监控摄像头、门禁系统、报警器、楼宇自动化系统
