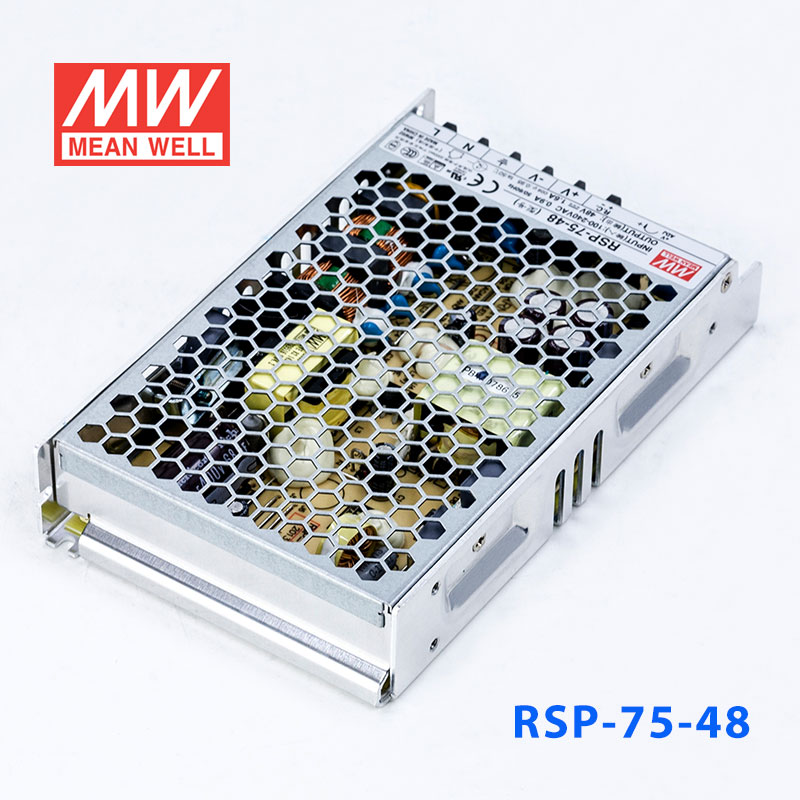

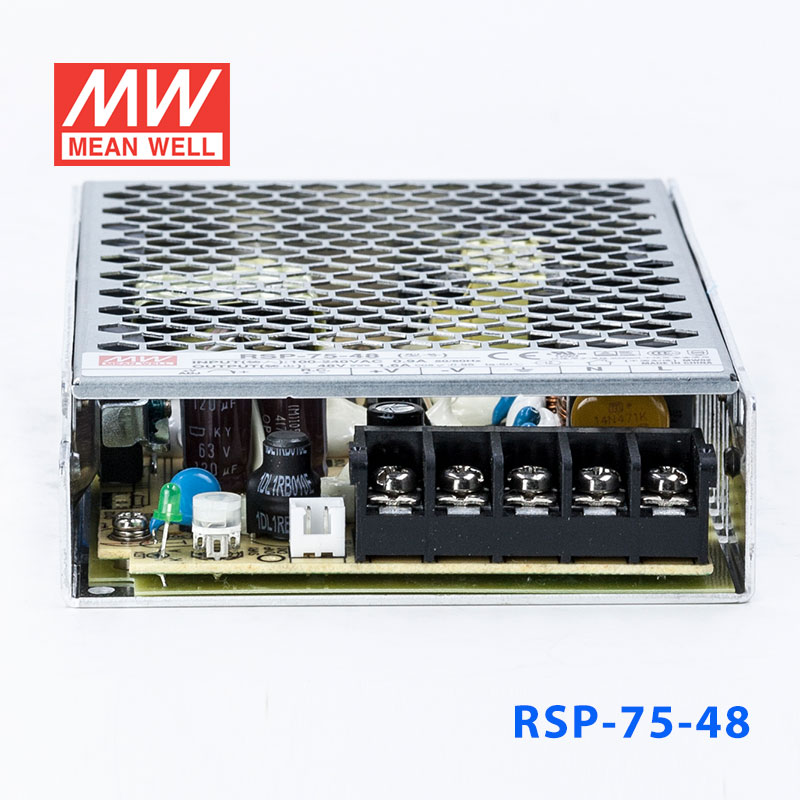

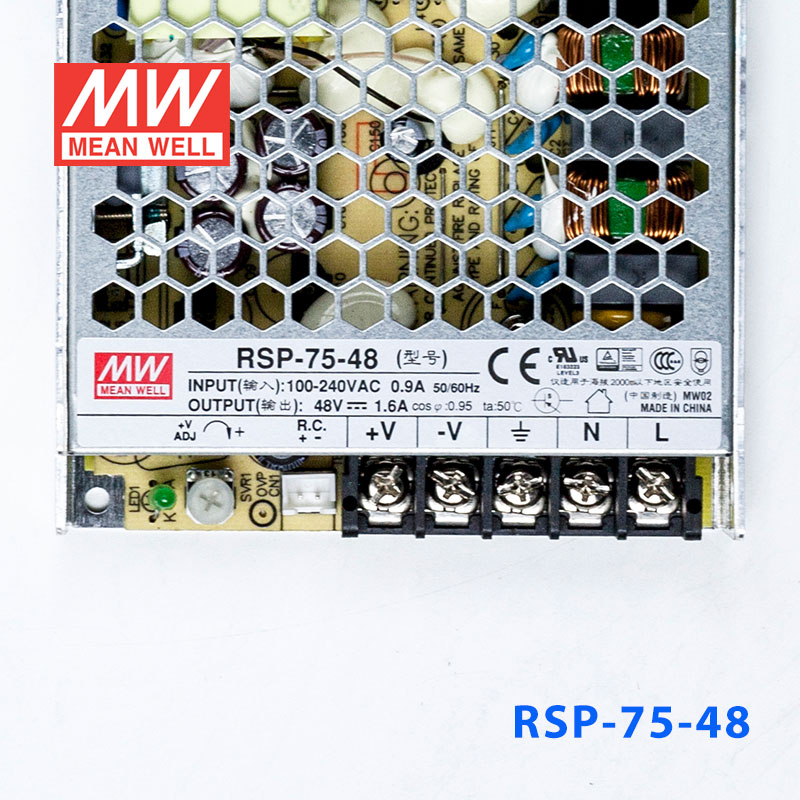

RSP-75-48 · 48V 单路输出低厚度带功率因素校正CCC认证开关电源

Mean Well · Enclosed Switching Power Supply · 76.8W 48

输出电压: 48 V DC
额定功率: 76.8 W
输出电流: 1.6 A

¥144.30市场价 ¥206.70含 13% 增值税

选择型号 — RSP-75系列RSP-75-48

RSP-75-3.349.5W · 3.3V · 15A RSP-75-575W · 5V · 15A RSP-75-7.575W · 7.5V · 10A RSP-75-1275.6W · 12V · 6.3A RSP-75-13.575.6W · 13.5V · 5.6A RSP-75-1575W · 15V · 5A RSP-75-2476.8W · 24V · 3.2A RSP-75-2775.6W · 27V · 2.8A

RSP-75-4876.8W · 48V · 1.6A

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 RSP-75-48，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商BSMI CB CCC CE EAC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

RSP-75-48 为该系列 48V 输出型号：额定电流 1.6A，额定功率 76.8W，典型效率 89%。

RSP-75是一款75W单组输出机壳型交流变直流电源供应器。整系列输入电压范围为85~264VAC，并且能提供可满足大部分工业需求的直流输出。每个机型可自然风冷，工作温度达到70℃。

产品特点

国际通用全范围交流输入
内建主动式PFC功能
效率可高达89%
自然风冷
具有遥控开关
保护种类：短路/过负载/过电压/过温度
LED指示电源开启
3年质保

规格参数

RSP-75-48参数摘自官方规格书（2025-01-10 版）下载规格书 PDF

输出

直流电压: 48V
额定电流: 1.6A
电流范围: 0 ~ 1.6A
额定功率: 76.8W
纹波与噪声(最大)^注2: 200mVp-p
电压调整范围: 45.6 ~ 52.8V
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动、上升时间: 600ms, 30ms(满载时)
保持时间(Typ.): 16ms(满载时)

输入

电压范围: 85 ~ 264VAC 或 120 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因子(Typ.): PF>0.93/230VAC PF>0.98/115VAC(满载时)
效率(Typ.): 89%
交流电流(Typ.): 0.9A/115VAC 0.5A/230VAC
浪涌电流(Typ.): 冷启动: 35A/230VAC
漏电流: <2.0mA / 240VAC

保护

过负载: 额定输出功率的105 ~ 135% 保护类型:恒流限制模式，异常条件移除后可自动恢复
过电压: 52.8 ~ 64.8V 保护类型 :关闭输出电压,重启后恢复
过温度: 关闭输出电压,温度下降后自动恢复

功能

遥控: CN1: < 0~0.8VDC电源启动 , 4~10VDC 电源关断

环境

工作温度: -25 ~ +70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH无冷凝
存储温度、湿度: -40 ~ +85℃, 10 ~ 95% RH无冷凝
温度系数: ±0.05%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟
过电压等级: Ⅲ;根据EN61558, EN50178,EN60664-1, EN62477-1;海拔可高达2000米

安规和电磁兼容(备注4)

安全规范: UL62368-1, TUV BS EN/EN62368-1, BS EN/EN61558-1,BS EN/EN61558-2-16, CCC GB4943.1, AS/NZS 62368.1, EAC TP TC 004, BSMI CNS15598-1, BIS IS13252(Part1): 2010/IEC 60950-1:2005(except for 48V)认证通过
耐压: I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, GB9254 Class B, GB17625.1, EAC TP TC 020, CNS15936
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, 轻工业标准,EAC TP TC 020

其它

MTBF: 2171.5K hrs min. Telcordia SR-332 (Bellcore) ; 296.7K hrs min. MIL-HDBK-217F (25℃)
尺寸: 159*97*30mm (L*W*H)
包装: 0.44Kg; 30pcs/14.2Kg/0.9CUFT

测试条件与备注5

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHz带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照“EMI测试声明书”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

典型应用

工业控制或自动化装置
测试和测量仪器
激光相关类机器
老化设备
RF应用程序
