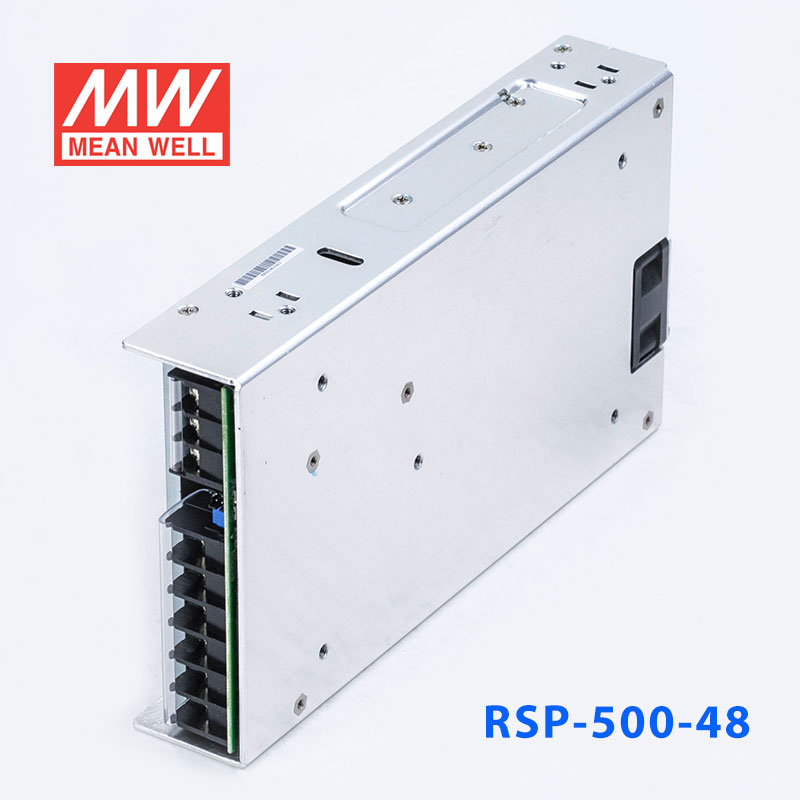

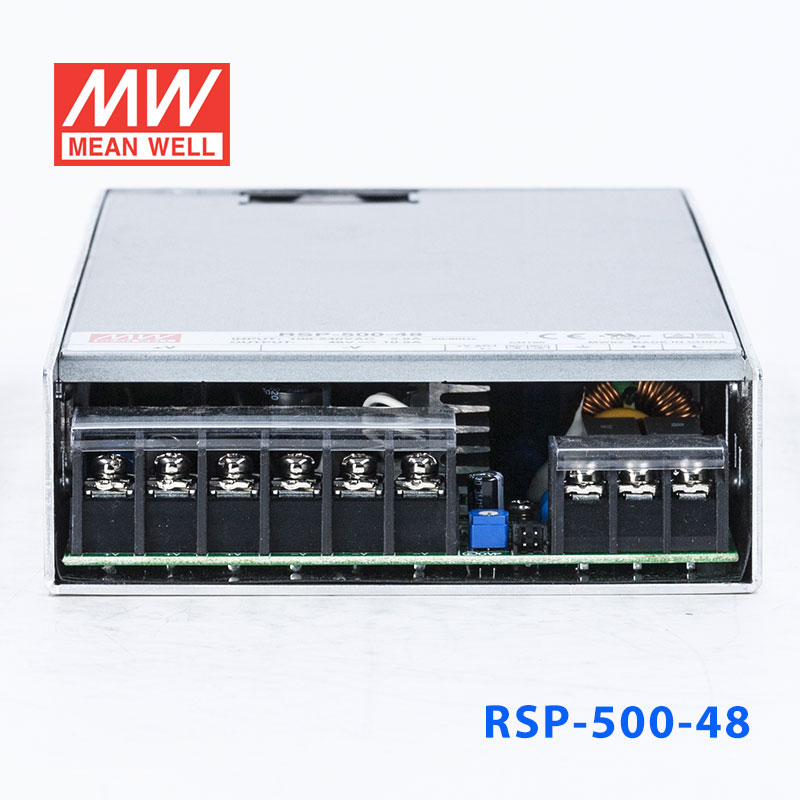

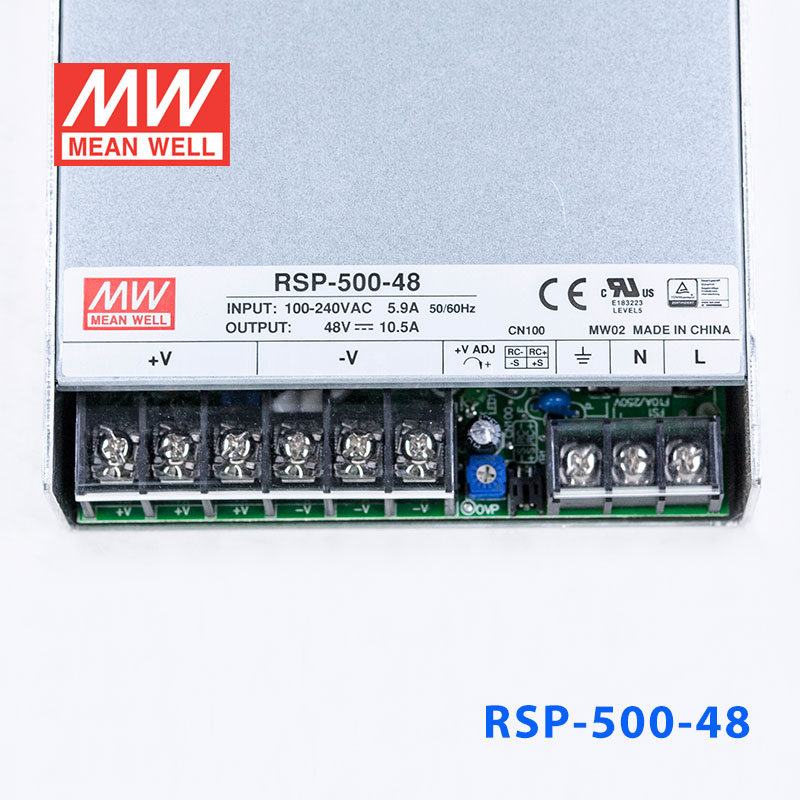

RSP-500-48 · 48V 单路输出带功率因素校正超薄型开关电源

Mean Well · Enclosed Switching Power Supply · 504W 48

输出电压: 48 V DC
额定功率: 504 W
输出电流: 10.5 A

¥439.00市场价 ¥627.90含 13% 增值税

选择型号 — RSP-500系列RSP-500-48

RSP-500-3.3297W · 3.3V · 90A RSP-500-4360W · 4V · 90A RSP-500-5450W · 5V · 90A RSP-500-12500.4W · 12V · 41.7A RSP-500-15501W · 15V · 33.4A RSP-500-24504W · 24V · 21A RSP-500-27502.2W · 27V · 18.6A

RSP-500-48504W · 48V · 10.5A

现货即将售罄无货

现货 · 上海仓 234 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 RSP-500-48，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商BSMI CB CCC CE EAC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

RSP-500-48 为该系列 48V 输出型号：额定电流 10.5A，额定功率 504W，典型效率 90.5%。

RSP-500是一款500W单组输出机壳型交流变直流电源供应器。整系列输入电压范围为85~264VAC，并且能提供可满足大部分工业需求的直流输出。每个机型可通过内部控速风扇来风冷，工作温度达到70℃。另外，RSP-500利用内建多种功能如遥控开/关控制，遥感功能等功能提供多种设计灵活性。

产品特点

国际通用全范围交流输入
内建主动式PFC功能
效率可高达90.5%

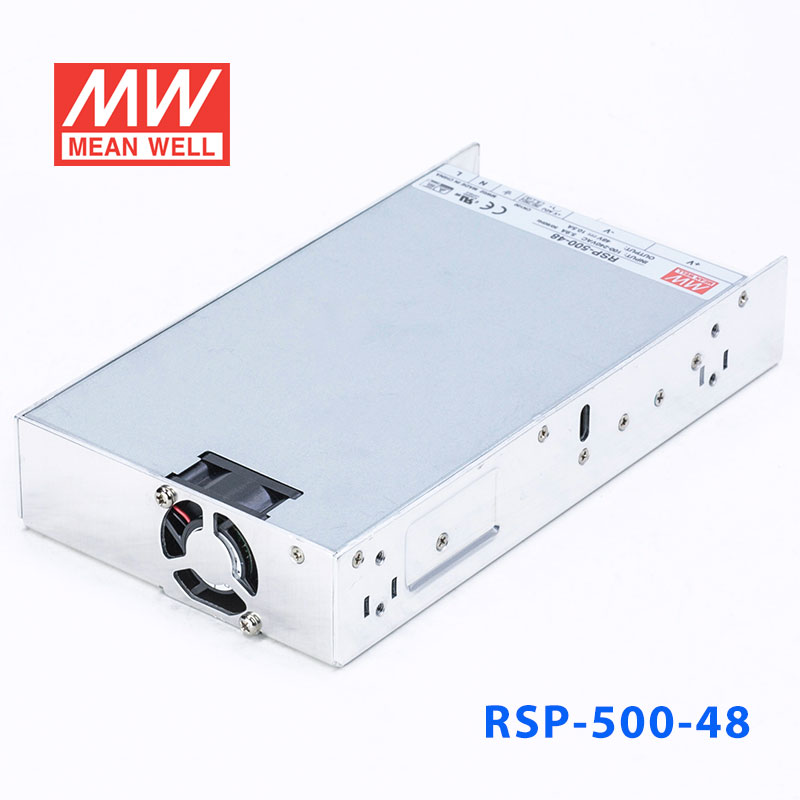

内建直流风扇强制冷却 (备注5)
具有遥控开关/遥感功能
保护种类：短路/过负载/过电压/过温度
3年质保

规格参数

RSP-500-48参数摘自官方规格书（2025-09-26 版）下载规格书 PDF

输出

直流电压: 48V
额定电流: 10.5A
电流范围: 0 ~ 10.5A
额定功率: 504W
纹波与噪声(最大)^注2: 150mVp-p
电压调整范围: 41 ~ 56V
电压精度^注3: ±1.0%
线性调整率: ±0.2%
负载调整率: ±0.5%
启动、上升时间: 1500ms, 80ms/230VAC 3000ms, 80ms/115VAC(满载时)
保持时间(Typ.): 18ms/230VAC 14ms/115VAC(满载时)

输入

电压范围^注4: 85 ~ 264VAC或120 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因素(Typ.): PF>0.95/230VAC PF>0.98/115VAC(满载时)
效率(Typ.): 90.5%
交流电流(Typ.): 5.3A/115VAC 2.65 A/230VAC
浪涌电流(Typ.): 20A/115VAC 40A/230VAC
漏电流: <2.0mA / 240VAC

保护

过负载: 额定输出功率的105 ~ 130% 保护类型:恒电流限制, 异常条件移除后可自动恢复
过电压: 58.4 ~ 68V 保护类型 :关闭输出电压,重启后恢复
过温度: 关闭输出电压,温度下降后自动恢复

功能

遥控开关: RC+/RC- : 0~0.8V:电源开启; 4~10V:电源关断
遥感: 遥感对负载线压降补偿最大为0.3V
风扇控制(Typ.): RTH2≧50℃ ±10℃风扇开启; RTH2≦40℃±10℃风扇关断(3.3~5V风扇一直工作,12~48V风扇开/关控制)

环境

工作温度: -30 ~ +70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH无冷凝
存储温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容 (备注4)

安全规范: UL62368-1,TUV BS EN/EN62368-1,AS/NZS 62368.1,EAC TP TC 004 ,CCC GB4943.1,BSMI CNS15598-1, BIS IS13252(Part1): 2010/IEC 60950-1:2005 认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020,GB/T 9254, CNS15936 Class B
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2, EAC TP TC 020

其它

MTBF: 1372.4K hrs min. Telcordia SR-332 (Bellcore) ; 187.9K hrs min. MIL-HDBK-217F (25℃)
尺寸: 230*127*40.5mm (L*W*H)
包装: 1.3Kg; 9pcs/12.7Kg/0.7CUFT

测试条件与备注6

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHz带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照减额曲线图。
3.3~5V风扇一直工作,12~48V风扇开/关控制。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照“EMI测试声明书”。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)

技术图纸

RSP-500-48 CN100的功能描述 — CN100的功能描述左右滑动 · 点击查看大图

典型应用

工业控制或自动化装置
测试和测量仪器
激光相关类机器
老化设备
RF应用程序
