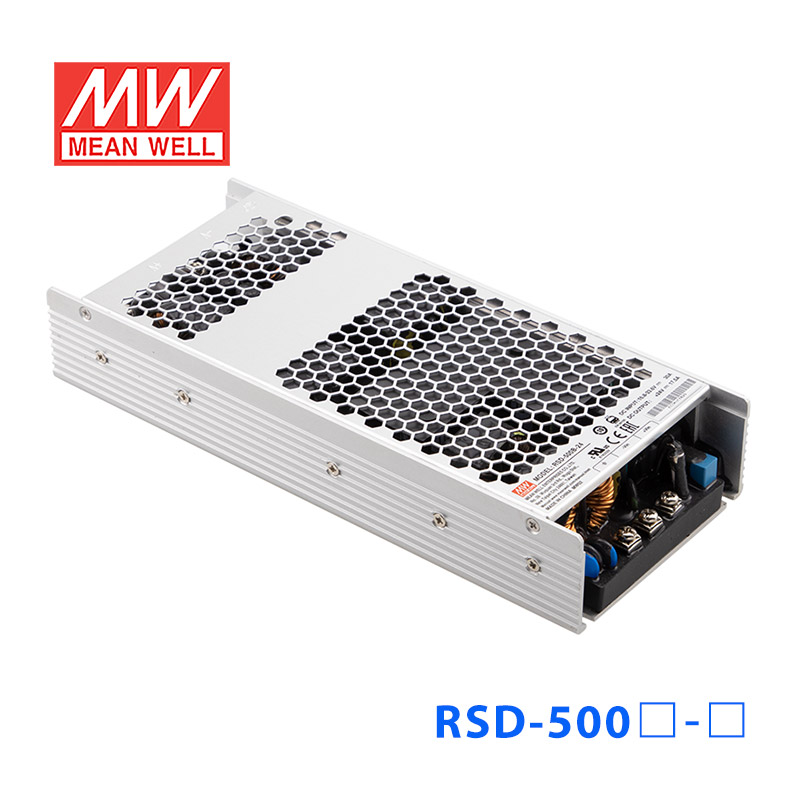

产品概述

RSD-500B-48 为该系列 48V 输出型号：额定电流 8.8A，额定功率 422.4W，典型效率 92%。

RSD-500 系列是一款500W机壳型轨道用DC-DC转换器，符合铁道标准EN50155和EN45545-2，可构成三种2:1宽但不同输入范围(16.8~33.6V/33.6~67.2V/67.2~154V)的模型。适用于采用常用标准输入电压如：24V,36V,48V,72V,96V和110V的铁路及各类运输系统。可提供12V,24V,48V多种输出电压。此系列主要特性为-40~+80℃ 的宽范围工作温度，低纹波，低噪声，良好的电磁兼容，4KVdc的输入/输出隔离，41mm的薄型外壳以及灌半胶设计。RSD-500系列不仅适用于铁路、有轨电车和公共汽车的车内系统或轨道设施，也可在高振动、高粉尘、极低或极高温等恶劣环境中使用。

产品特点

符合铁道标准EN50155 和 EN45545-2
1U外型，高度仅41mm
2:1 宽范围输入
无风扇设计，灌半胶，自然风冷
-40~+80℃ 宽范围工作温度
直流输出电压可调
保护种类：短路 / 过载 / 过压 / 过温输入反极性/输入欠压保护
4KVdc 输入/输出隔离（增强隔离）
最高工作海拔5000米(备注5)

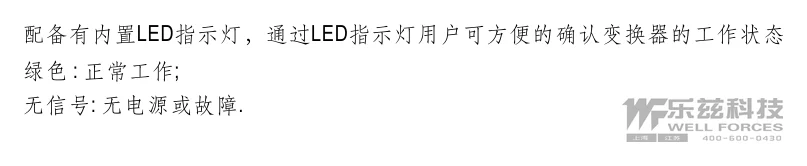

LED电源指示灯
3 年质保

规格参数

RSD-500B-48参数摘自官方规格书（2020-06-01 版）下载规格书 PDF

输出

直流电压: 48V
额定电流: 8.8A
电流范围: 0 ~ 8.8A
额定功率: 422.4W
纹波与噪声(最大)^注2: 150mVp-p
电压调整范围: 48~ 56V
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±1.0%
启动、上升时间: 500ms, 60ms
保持时间(Typ.): 请参阅第4页保持时间（负载减额曲线）

输入

电压范围连续^注4: 16.8 ~ 33.6Vdc
电压范围 100ms^注4: 14.4 ~ 16.8Vdc
效率(Typ.): 92%
直流电流(Typ.): 21.5A @24Vdc
浪涌电流(Typ.): 30A

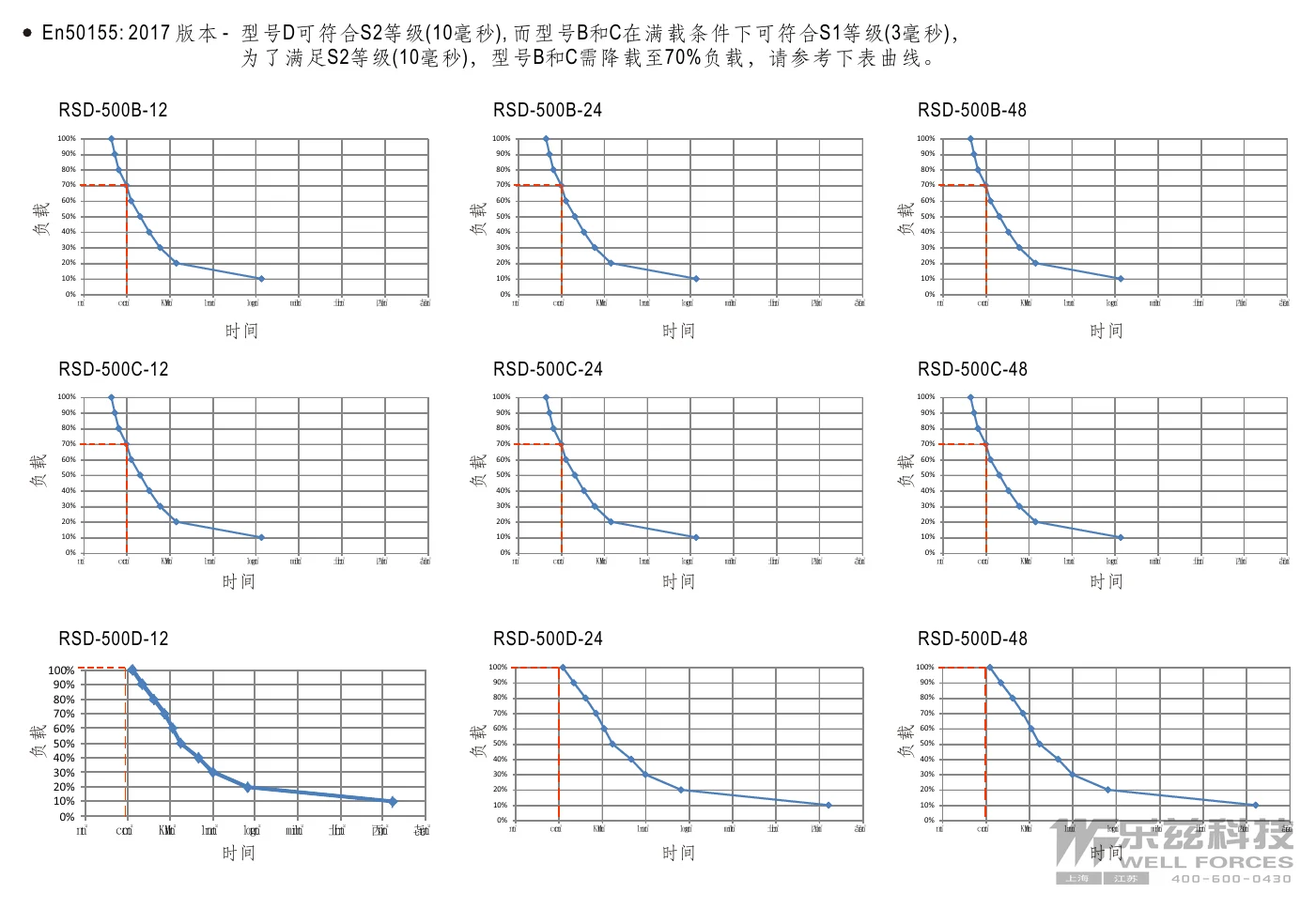

电压中断: EN50155:2017-B/C/D 型满载时遵守S1等级 (3ms) B/C 型70%负载时遵守S2等级（10ms）,D型满载时遵守S2等级

保护

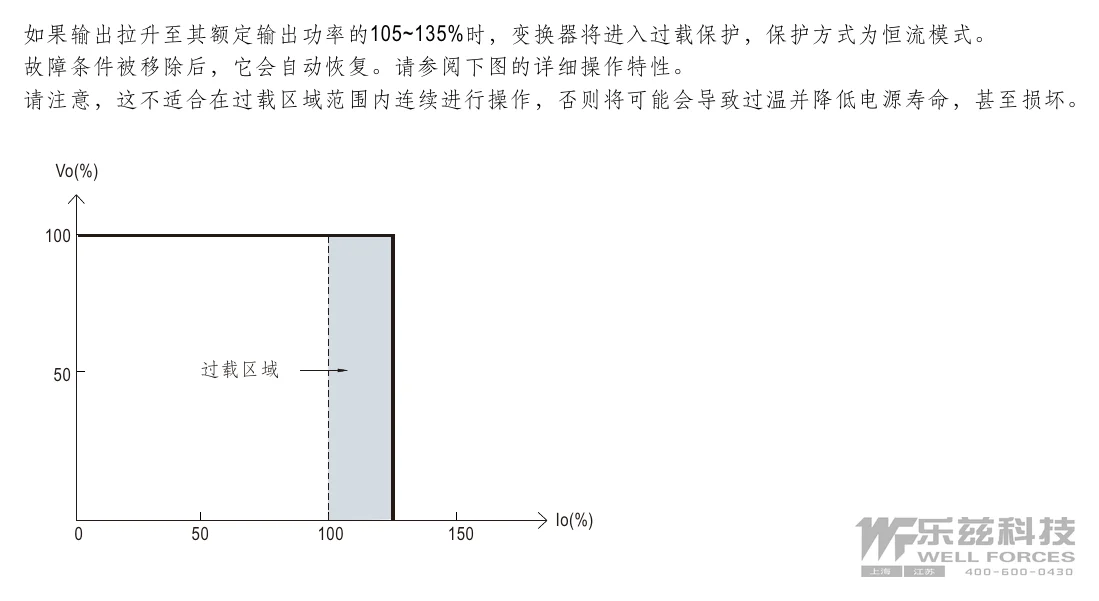

过负载: 恒流限制在额定输出功率的105~135%时可自动恢复
过电压: 57.6 ~ 65V 保护模式:关断输出电压,重启后恢复
过温: 关断输出电压,重启后恢复
反极性保护: 通过内部MOSFET，无损坏，故障条件消除后可自动恢复
欠压锁定: 24Vin :Power ON≥16.8V , OFF≤16.5V

环境

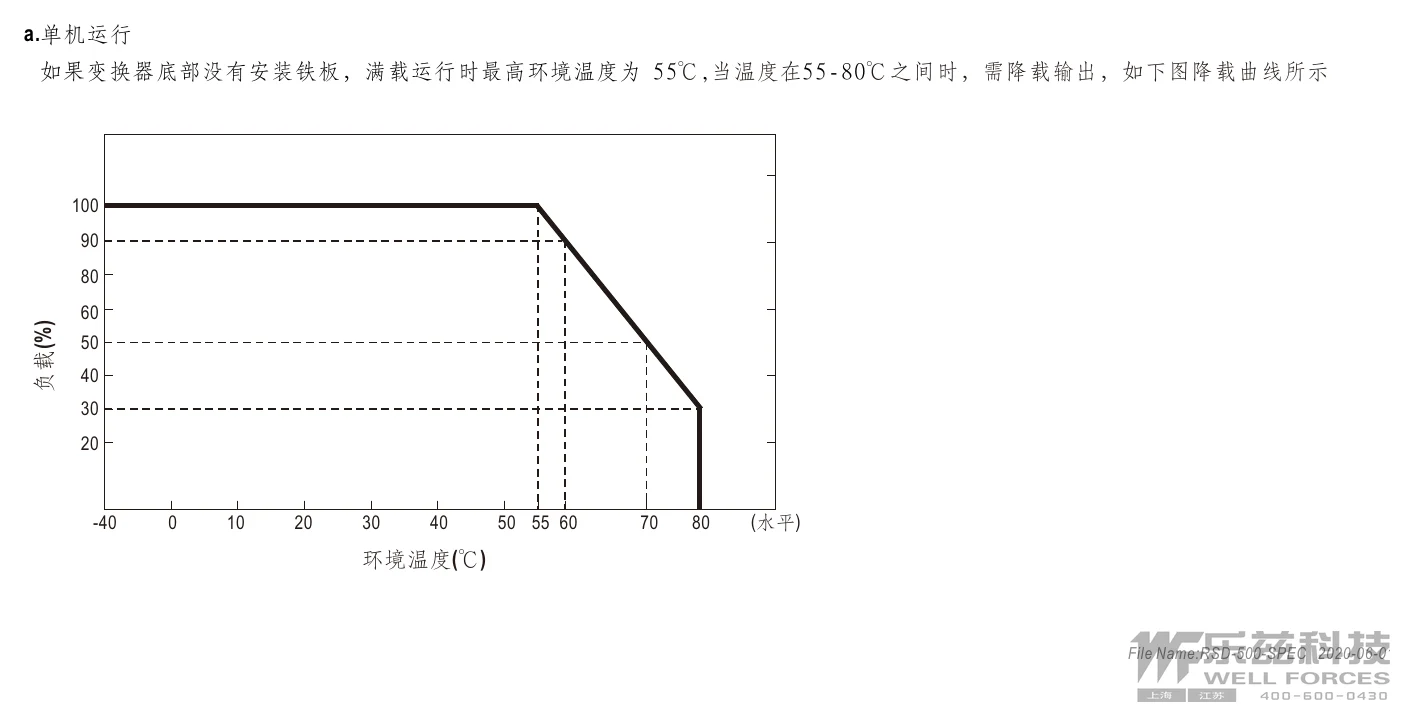

工作温度: -40 ~ +80℃(请参考"降额曲线")
工作湿度: 5 ~ 95% RH ,无冷凝
储存温度、湿度: -40 ~ +85℃, 5 ~ 95% RH,无冷凝
温度系数: ±0.03%/℃ (0 ~ 55℃)
耐振动: 组件:10 ~ 500Hz, 5G 10分钟/周期, X, Y, Z 各60分钟; 安装: 符合 IEC61373
操作海拔高度^注5: 5000 米 / OVCⅡ

安规和电磁兼容

安全规范: UL 62368-1, IEC 62368-1, AS/NZS 62368-1, EAC TP TC 004 认证通过
耐压: I/P-O/P:4KVdc I/P-FG:2.5KVdc O/P-FG:2.5KVdc
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500Vdc / 25℃/ 70% RH
电磁兼容发射: 项目标准测试等级
传导骚扰 Conducted EN55032 (CISRP32) Class A
辐射骚扰 Radiated EN55032 (CISRP32) Class B
电压闪烁 Voltage Flicker EN61000-3-3 -----
谐波电流 Harmonic Current ----- -----
电磁兼容抗扰度: EN55035
项目标准测试等级
静电放电 ESD EN61000-4-2 Level 3, 8KV air; Level 3, 6KV contact; criteria A
射频电磁场辐射 Radiated EN61000-4-3 Level 3, 10V/m; criteria A
电快速瞬变脉冲群 EFT / Burst EN61000-4-4 Level 3, 2KV; criteria A
浪涌 Surge EN61000-4-5 Level 3, 1KV/Line-Line ;Level 3, 2KV/Line-Line-FG ;criteria A
射频场感应的传导骚扰 Conducted EN61000-4-6 Level 3, 10V; criteria A
工频磁场 Magnetic Field EN61000-4-8 Level 4, 30A/m; criteria A
铁道标准: 符合EN45545-2 防火；满足EN50155 / IEC60571 包含 IEC61373 冲击和震动，EN50121-3-2 电磁兼容

项目	标准	测试等级
传导骚扰 Conducted	EN55032 (CISRP32)	Class A
辐射骚扰 Radiated	EN55032 (CISRP32)	Class B
电压闪烁 Voltage Flicker	EN61000-3-3	-----
谐波电流 Harmonic Current	-----	-----

项目	标准	测试等级
静电放电 ESD	EN61000-4-2	Level 3, 8KV air; Level 3, 6KV contact; criteria A
射频电磁场辐射 Radiated	EN61000-4-3	Level 3, 10V/m; criteria A
电快速瞬变脉冲群 EFT / Burst	EN61000-4-4	Level 3, 2KV; criteria A
浪涌 Surge	EN61000-4-5	Level 3, 1KV/Line-Line ;Level 3, 2KV/Line-Line-FG ;criteria A
射频场感应的传导骚扰 Conducted	EN61000-4-6	Level 3, 10V; criteria A
工频磁场 Magnetic Field	EN61000-4-8	Level 4, 30A/m; criteria A

其它

MTBF: 277.9K hrs min. Telcordia SR-332 (Bellcore) ; 99.1K hrs min. MIL-HDBK-217F (25℃)

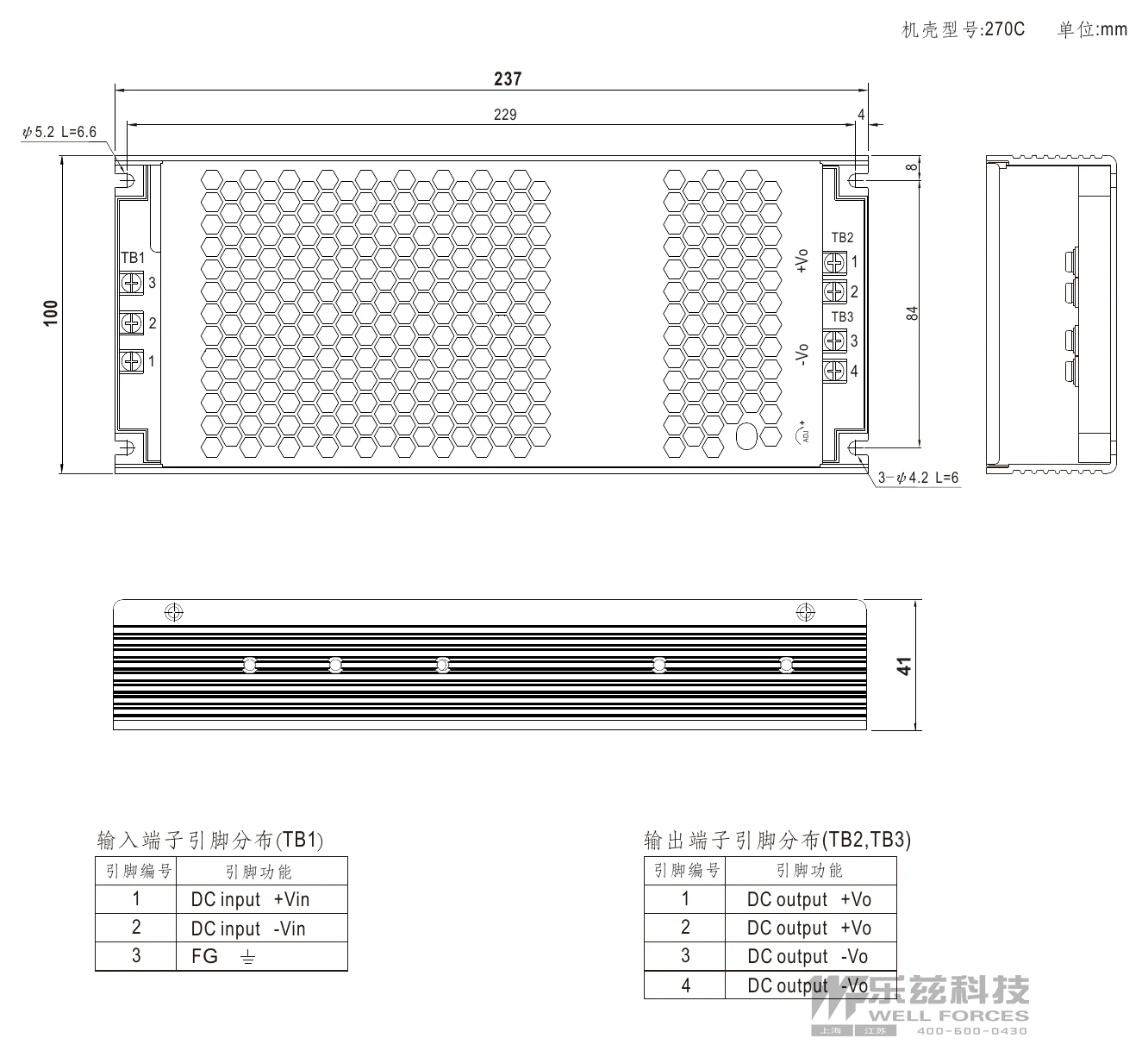

尺寸: 237*100*41mm (L*W*H)
包装: 1.45Kg;10pcs/15.5Kg/0.8CUFT

测试条件与备注6

如未特别说明，所有规格参数均在输入为B:24Vdc , C:48Vdc , D:110Vdc 、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需降额输出，具体请参照降额曲线图。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
电源应视为一个独立的元件，需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“电源供应器EMI测试声明书”。 (在明纬网站http://www.meanwell.com)

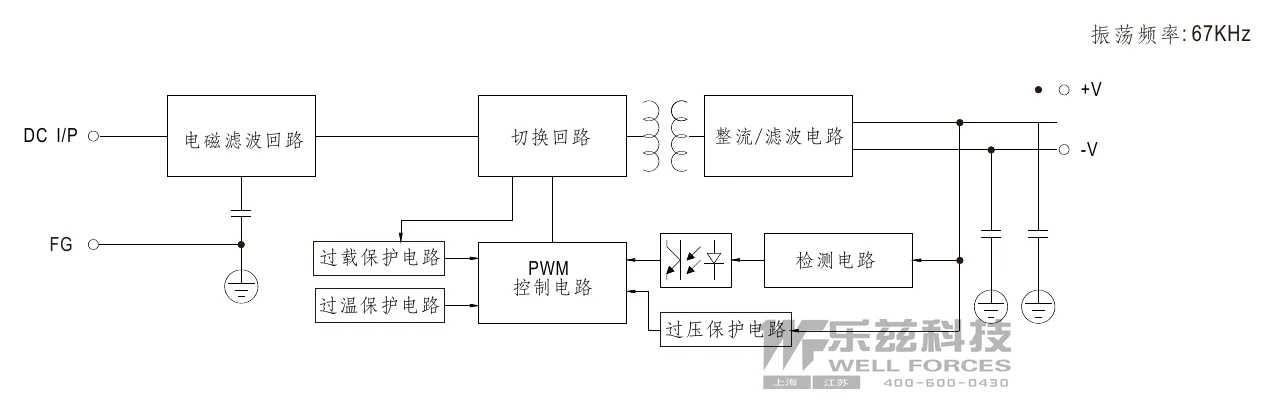

技术图纸

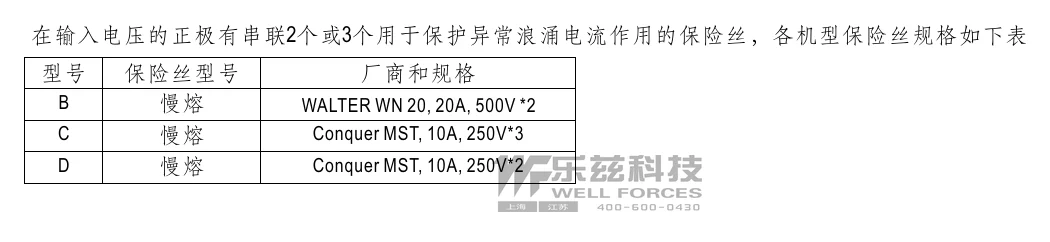

RSD-500B-48 输入端保险丝 — 输入端保险丝左右滑动 · 点击查看大图

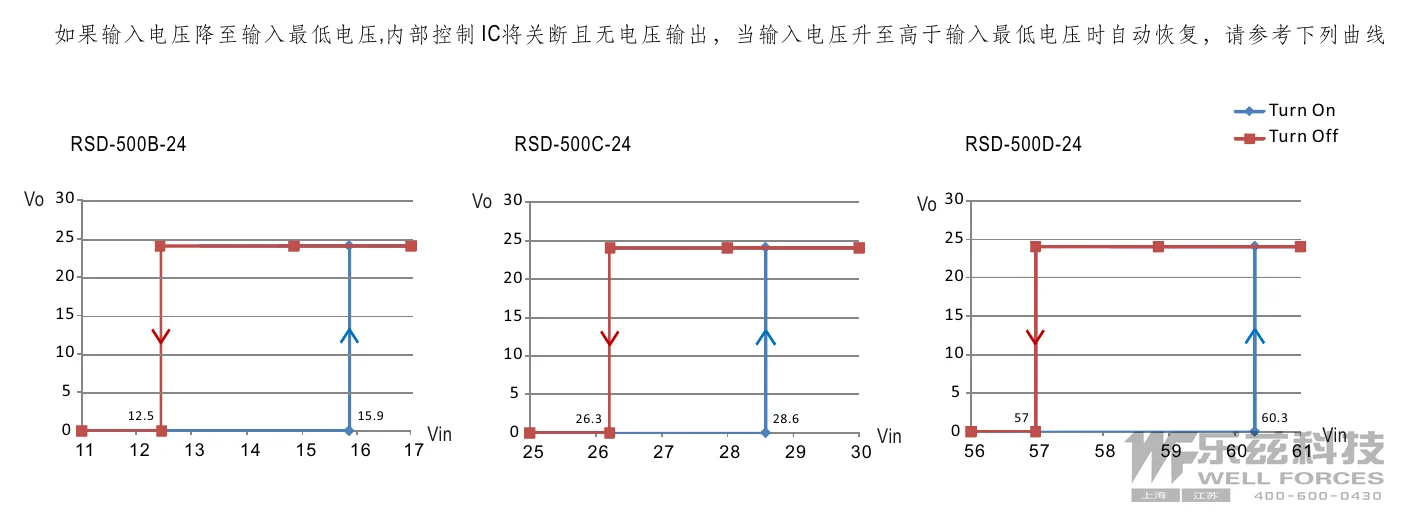

RSD-500B-48 输入欠压保护 — 输入欠压保护左右滑动 · 点击查看大图

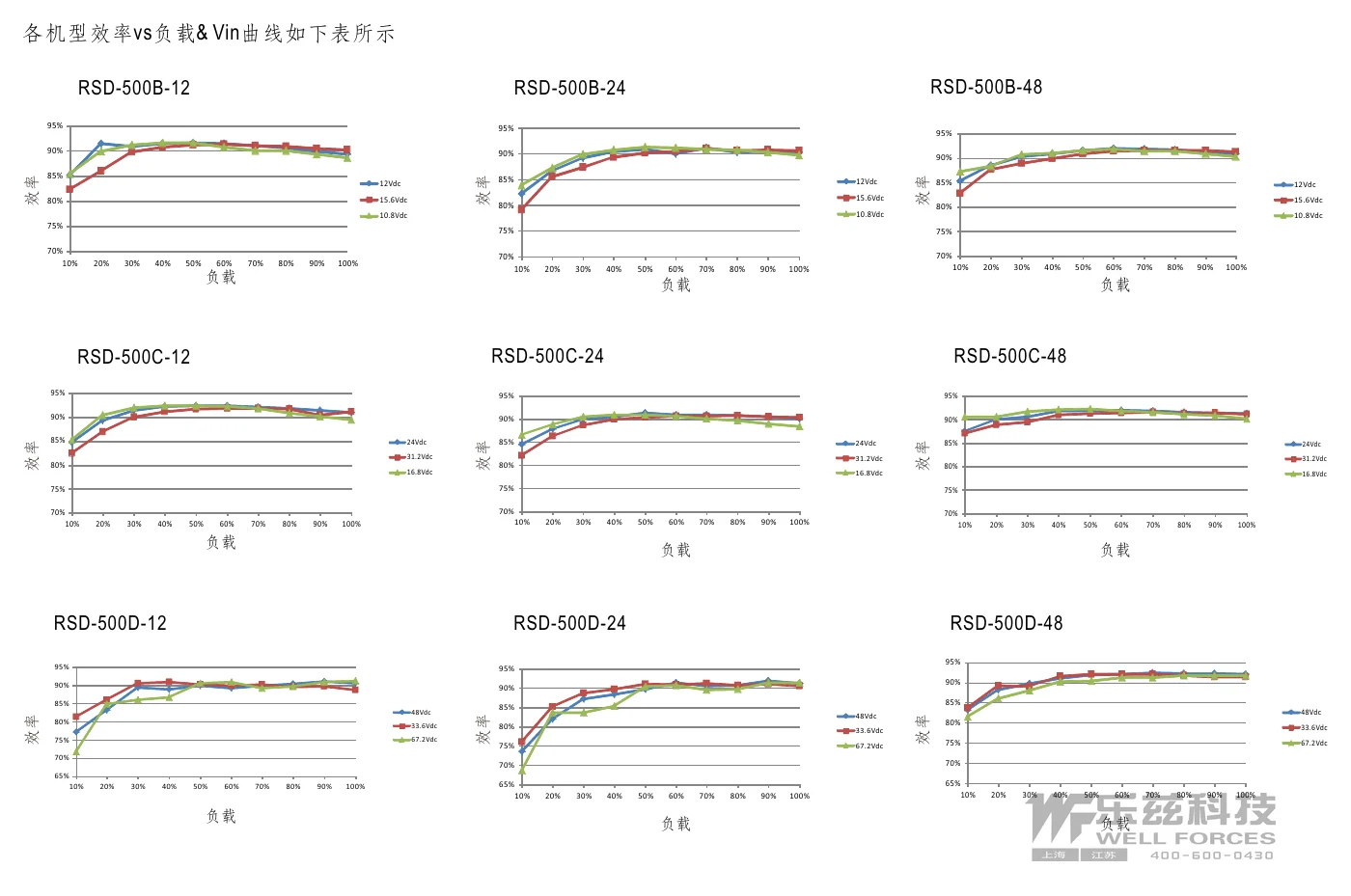

RSD-500B-48 效率vs负载& Vin曲线 — 效率vs负载& Vin曲线左右滑动 · 点击查看大图

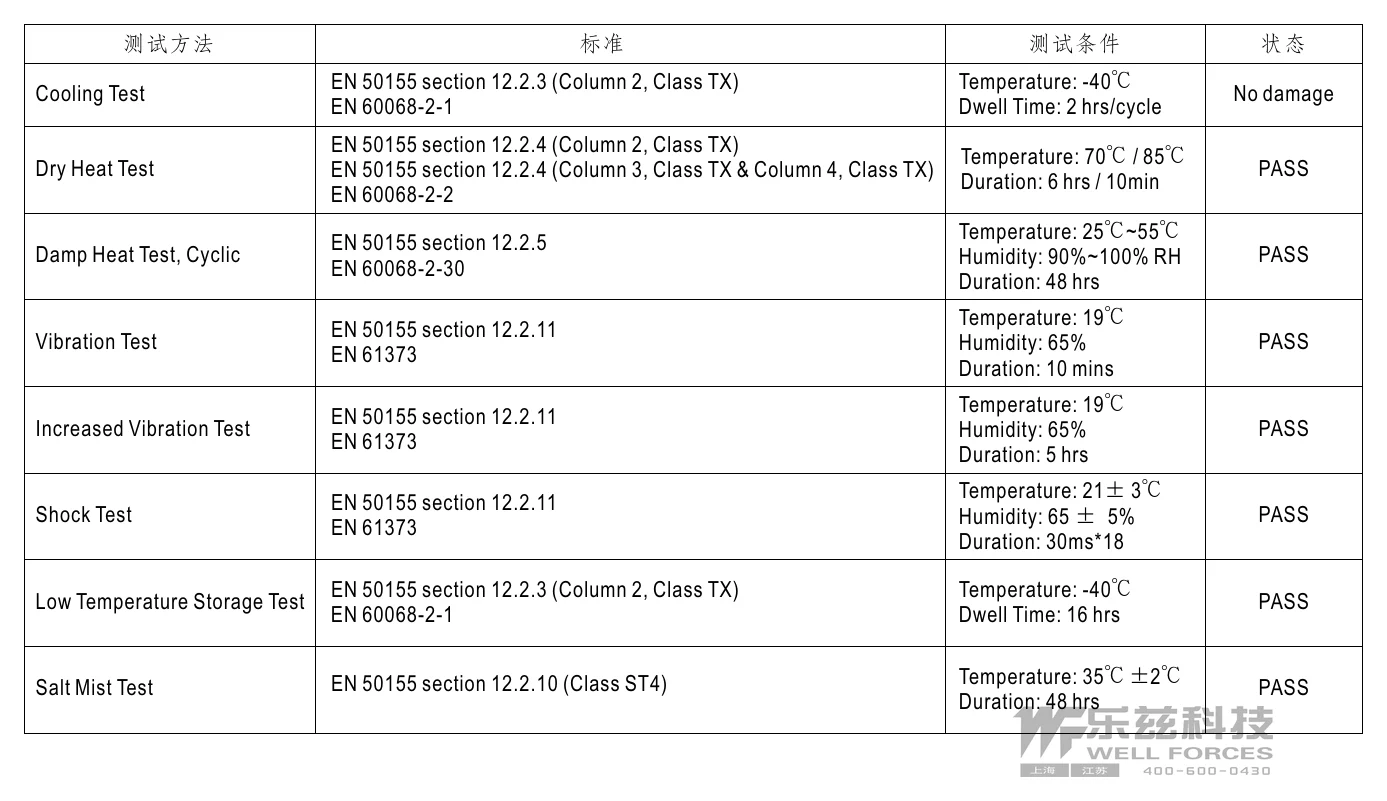

RSD-500B-48 环境条件的抗扰度 — 环境条件的抗扰度左右滑动 · 点击查看大图

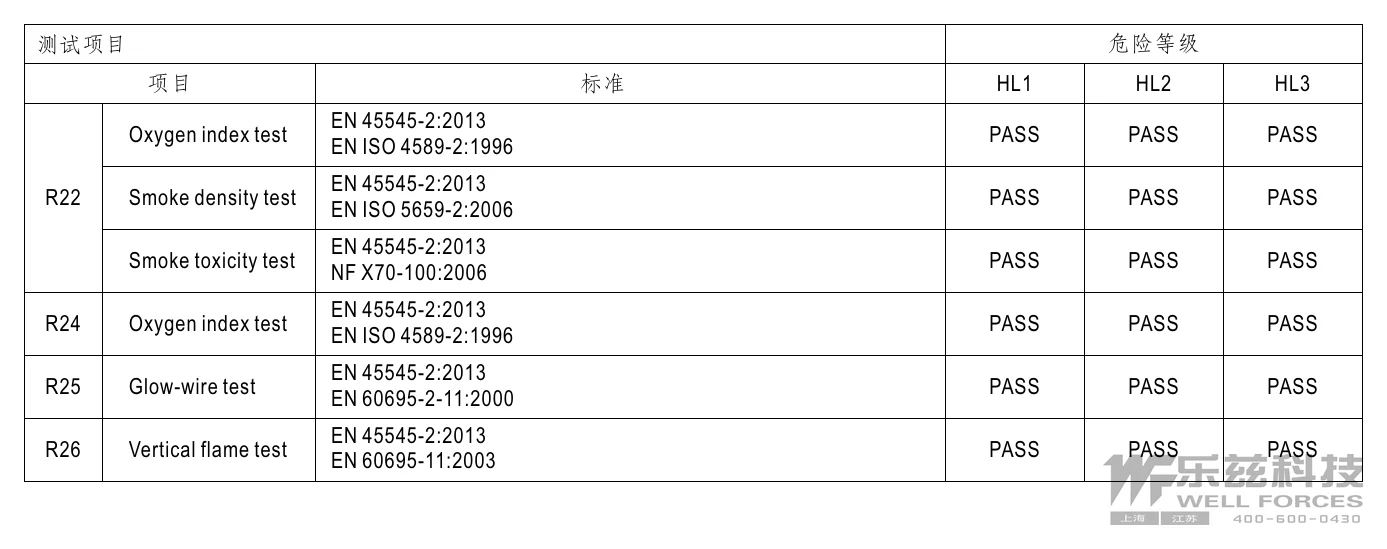

RSD-500B-48 EN45545-2防火测试条件 — EN45545-2防火测试条件左右滑动 · 点击查看大图

典型应用

公共汽车、电车、地铁或铁路系统
工业控制系统
半导体制造设备
工厂自动化
机电设备
无线网络
电信和数据通信系统
高振动、多尘埃、极端低温或高温的恶劣环境

资料下载

规格书1

RSD-500B-48 规格书PDF下载

认证证书5

EAC认证证书EAC-cer.pdfPDF下载

CB认证证书RSD-500-CB(UL)-cer.pdfPDF下载

UL认证证书E183223-UL-cer.pdfPDF下载

CE认证证书RSD-500-CE-dec.pdfPDF下载

UK认证证书RSD-500-UK-dec.pdfPDF下载
