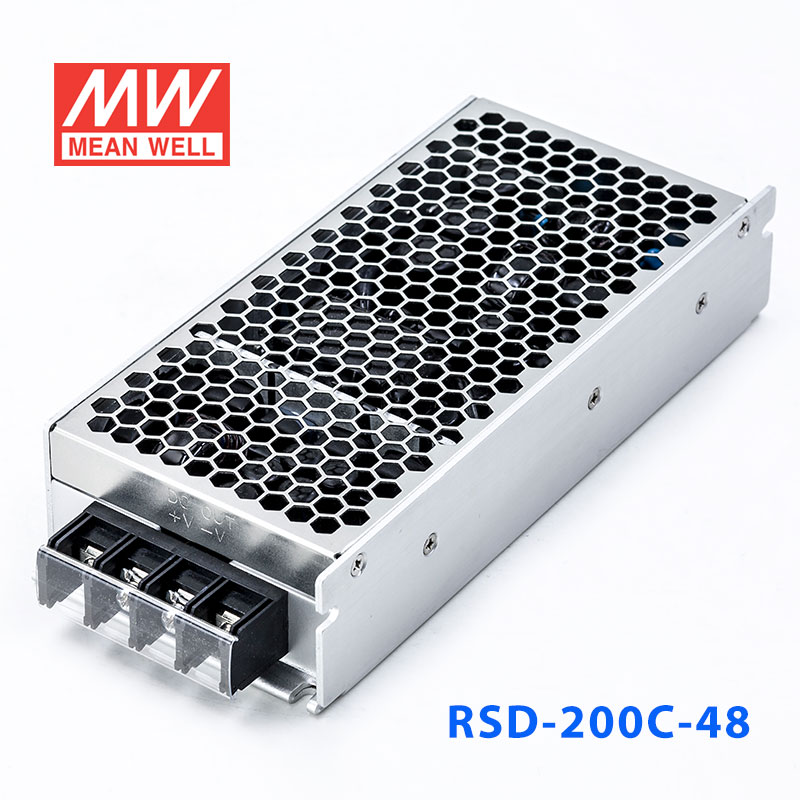

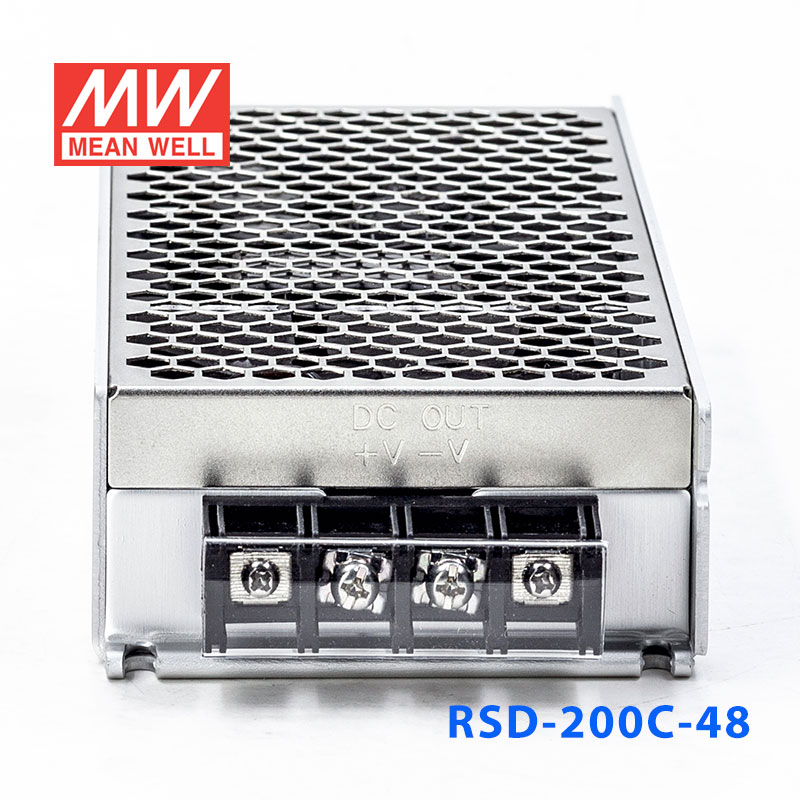

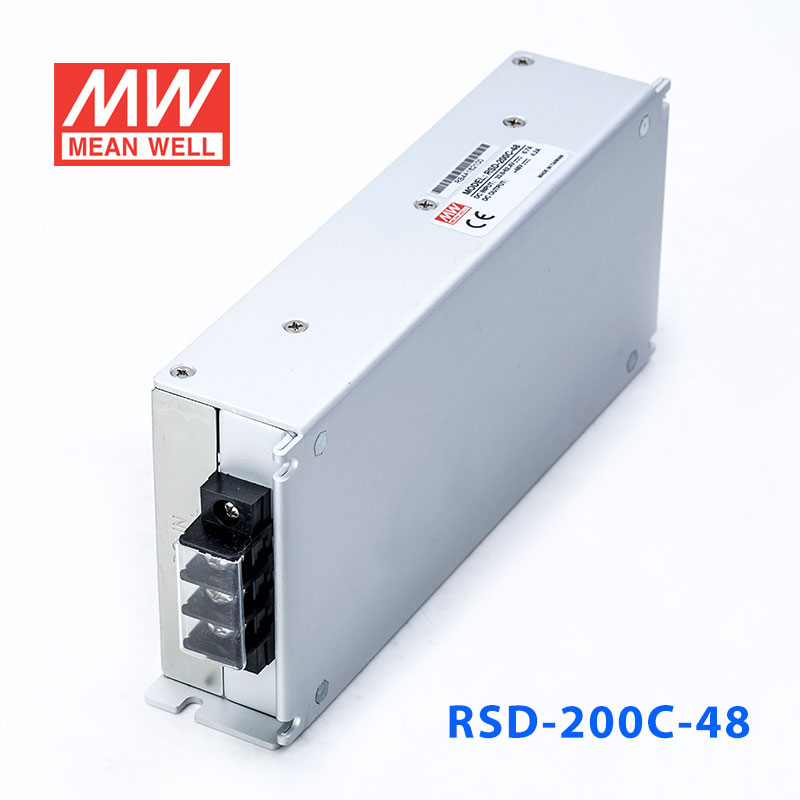

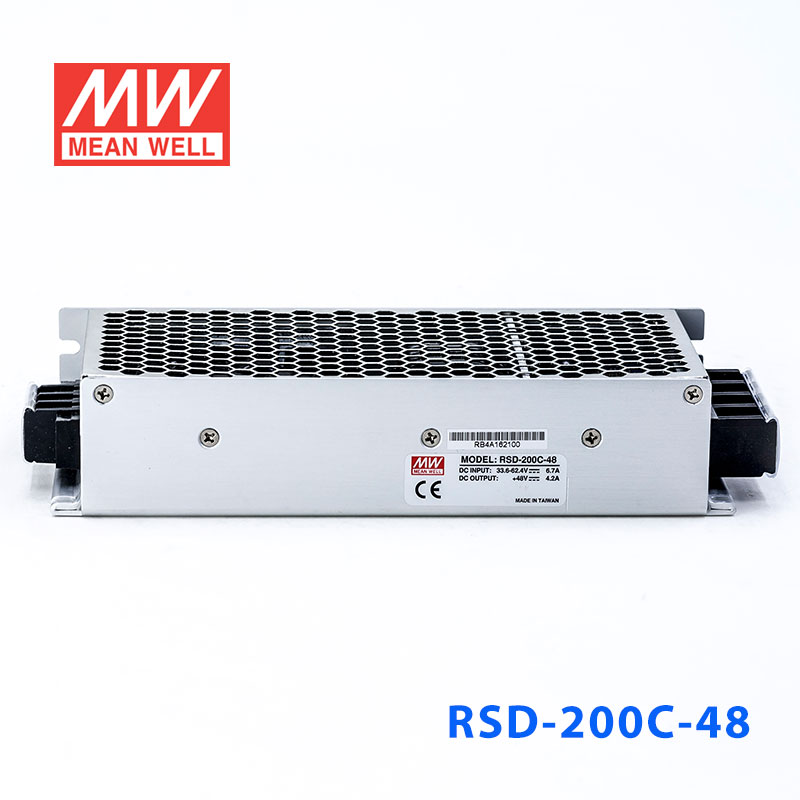

RSD-200C-48 · 28.8~ 入铁道专用 DC DC转换电源

Mean Well · Enclosed Switching Power Supply · 201.6W 48

输出电压: 48 V DC
额定功率: 201.6 W
输出电流: 4.2 A

¥561.40市场价 ¥634.40含 13% 增值税

选择型号 — RSD-200系列RSD-200C-48

RSD-200B-12200.4W · 12V · 16.7A RSD-200B-24201.6W · 24V · 8.4A RSD-200B-48201.6W · 48V · 4.2A RSD-200C-12200.4W · 12V · 16.7A RSD-200C-24201.6W · 24V · 8.4A

RSD-200C-48201.6W · 48V · 4.2A

RSD-200D-12200.4W · 12V · 16.7A RSD-200D-24201.6W · 24V · 8.4A RSD-200D-48201.6W · 48V · 4.2A

现货即将售罄无货

现货 · 上海仓 3 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 RSD-200C-48，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC EMCRCM可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

RSD-200C-48 为该系列 48V 输出型号：额定电流 4.2A，额定功率 201.6W，典型效率 91%。

产品特点

符合EN50155 (铁路系统认证)
2:1宽范围输入
保护种类：短路/过负载/过电压/过温度/输入反极性保护
4000VDC输入/输出隔离
自然风冷
灌半胶
具有恒流限制电路
1U外型，高度仅40mm
全部使用105℃长寿命电解电容
LED电源指示灯
100%满载老化
3年质保

规格参数

RSD-200C-48参数摘自官方规格书（2013-01-21 版）下载规格书 PDF

输出

直流电压: 48V
额定电流: 4.2A
电流范围: 0 ~ 4.2A
额定功率: 201.6W
纹波与噪声(最大)^注2: 180mVp-p
电压精度^注3: ±2.0%
线性调整率: ±0.5%
负载调整率: ±1.0%
启动、上升时间: 800ms, 50ms(满载时)
保持时间(Typ.): B/C型满载时符合S1等级,70%负载时满足S2等级 ; D型满载时符合S2等级

输入

电压范围持续: 33.6 ~ 62.4VDC
电压范围 1秒: 28.8 ~ 67.2VDC
效率(Typ.): 91%
直流电流(Typ.): 4.8A/48V
浪涌电流(Typ.): 45A/48VDC

保护

过负载: 额定输出功率的105%~135% 保护模式:恒流限制模式，负载异常条件移除后可自动恢复
过电压: 55.2 ~ 64.8V 保护模式:关闭输出电压,重启恢复
过温度: 90℃±5℃(TSW1检测功率晶体管温度) 保护模式: 关闭输出电压, 温度下降后自动恢复

环境

工作温度: -40 ~ +55℃ (无降载) ; +70℃ @60%负载自然风冷; +70℃ (有外部底盘时无降载),TX class符合
工作湿度: 5 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 5 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟; 装备:符合IEC61373

安规和电磁兼容

安全规范: 满足IEC60950-1(LVD)
耐压: I/P-O/P:4KVDC I/P-FG:2.5KVDC O/P-FG:2.5KVDC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55022 (CISPR22)传导发射: Class A, 辐射发射: Class B
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,A级轻工业标准
铁路标准: 符合EN50155 / IEC60571,包括IEC61373的冲击与振动试验,EN50121-3-2的EMC要求

其它

MTBF: ≥218.2K hrs. MIL-HDBK-217F (25℃)
尺寸: 191*86*40mm (L*W*H)
包装: 0.94Kg; 12pcs/12.3Kg/0.8CUFT

测试条件与备注4

如未特别说明，所有规格参数均在输入为24,48,110VDC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。

典型应用

■ 典型应用

铁路交通系统 — 列车控制系统、车载设备供电、信号系统。
工业自动化 — 工业控制设备、自动化生产线、工厂监控系统。
电池备援系统 — 应急照明、UPS系统、通信基站备用电源。
恶劣环境应用 — 矿山设备、户外监控、船舶电子设备。
通信设备 — 数据中心、网络交换机、电信设备供电。
