首页产品中心RSD系列系列RSD-200C-24

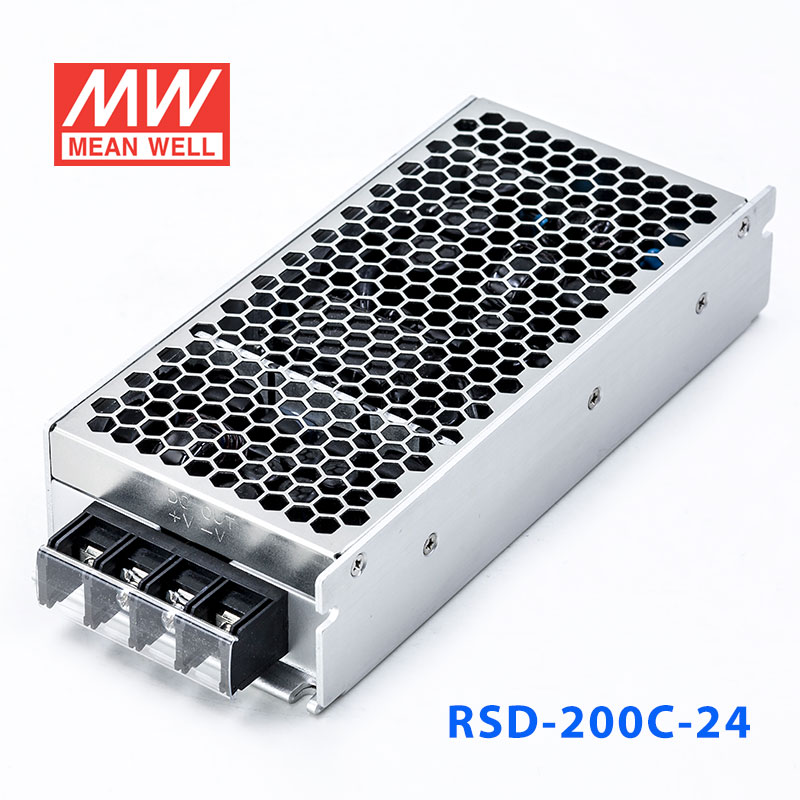

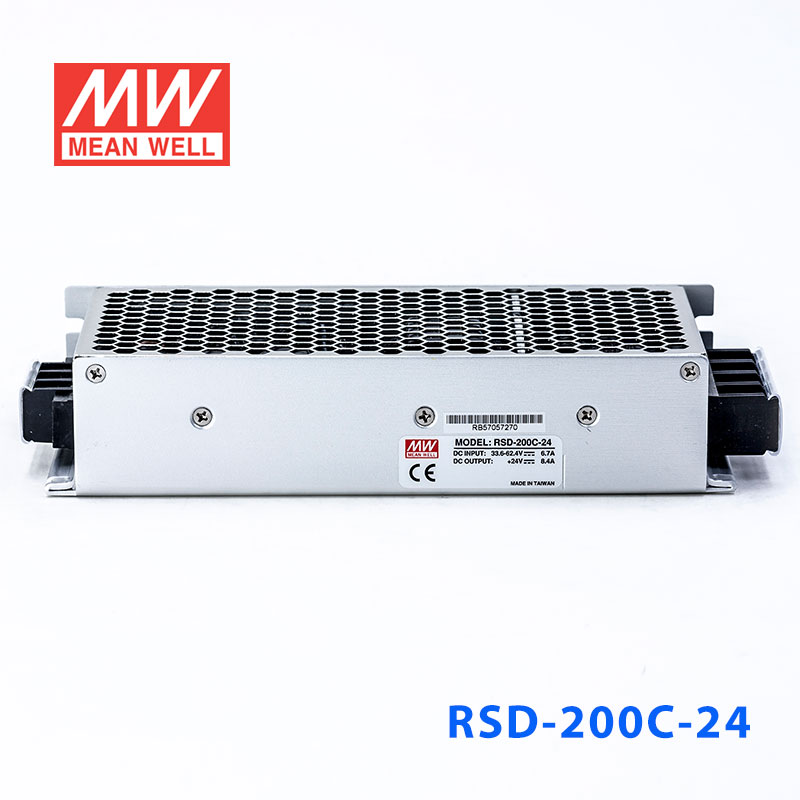

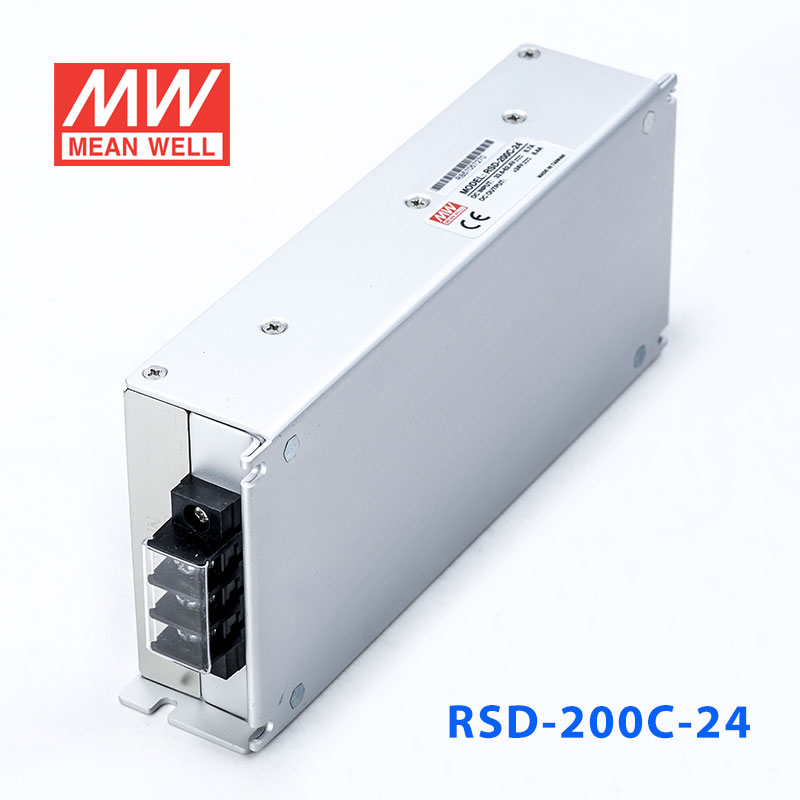

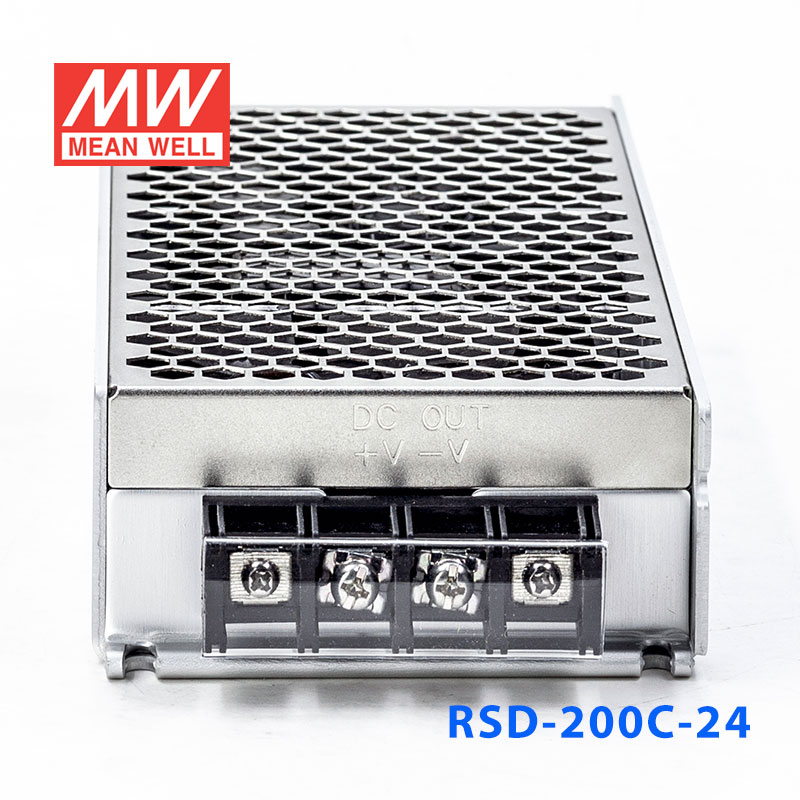

RSD-200C-24 产品图 1
明纬 MEAN WELL · RSD系列 系列
明纬官方正品RSD系列 系列3 年保修

RSD-200C-24 · 28.8~ 入 铁道专用 DC DC转换电源

Mean Well · Enclosed Switching Power Supply · 201.6W 24

输出电压
24 V DC
额定功率
201.6 W
输出电流
8.4 A
¥561.40市场价 ¥634.40含 13% 增值税
选择型号 — RSD-200系列RSD-200C-24
RSD-200B-12200.4W · 12V · 16.7A库存:有库存RSD-200B-24201.6W · 24V · 8.4A库存:大量库存RSD-200B-48201.6W · 48V · 4.2A库存:无货RSD-200C-12200.4W · 12V · 16.7A库存:无货
RSD-200C-24201.6W · 24V · 8.4A库存:大量库存
RSD-200C-48201.6W · 48V · 4.2A库存:即将售罄RSD-200D-12200.4W · 12V · 16.7A库存:即将售罄RSD-200D-24201.6W · 24V · 8.4A库存:库存充足RSD-200D-48201.6W · 48V · 4.2A库存:即将售罄

现货即将售罄无货

现货 · 上海仓 190 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 RSD-200C-24,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCEEACEMCRCM可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载相关产品

产品概述

RSD-200C-24 为该系列 24V 输出型号:额定电流 8.4A,额定功率 201.6W,典型效率 91%。

产品特点

  • 符合EN50155 (铁路系统认证)
  • 2:1宽范围输入
  • 保护种类:短路/过负载/过电压/过温度/输入反极性保护
  • 4000VDC输入/输出隔离
  • 自然风冷
  • 灌半胶
  • 具有恒流限制电路
  • 1U外型,高度仅40mm
  • 全部使用105℃长寿命电解电容
  • LED电源指示灯
  • 100%满载老化
  • 3年质保

规格参数

RSD-200C-24·参数摘自官方规格书(2013-01-21 版)下载规格书 PDF

输出

直流电压
24V
额定电流
8.4A
电流范围
0 ~ 8.4A
额定功率
201.6W
纹波与噪声(最大)注2
150mVp-p
电压精度注3
±2.0%
线性调整率
±0.2%
负载调整率
±1.0%
启动、上升时间
800ms, 50ms(满载时)
保持时间(Typ.)
B/C型满载时符合S1等级,70%负载时满足S2等级 ; D型满载时符合S2等级

输入

电压范围 持续
33.6 ~ 62.4VDC
电压范围 1秒
28.8 ~ 67.2VDC
效率(Typ.)
91%
直流电流(Typ.)
4.8A/48V
浪涌电流(Typ.)
45A/48VDC

保护

过负载
额定输出功率的105%~135% 保护模式:恒流限制模式,负载异常条件移除后可自动恢复
过电压
27.6 ~ 32.4V 保护模式:关闭输出电压,重启恢复
过温度
90℃±5℃(TSW1检测功率晶体管温度) 保护模式: 关闭输出电压, 温度下降后自动恢复

环境

工作温度
-40 ~ +55℃ (无降载) ; +70℃ @60%负载自然风冷; +70℃ (有外部底盘时无降载),TX class符合
工作湿度
5 ~ 95% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 5 ~ 95% RH
温度系数
±0.03%/℃ (0 ~ 50℃)
耐振动
10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟; 装备:符合IEC61373

安规和电磁兼容

安全规范
满足IEC60950-1(LVD)
耐压
I/P-O/P:4KVDC I/P-FG:2.5KVDC O/P-FG:2.5KVDC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射
符合EN55022 (CISPR22)传导发射: Class A, 辐射发射: Class B
电磁兼容抗扰度
符合EN61000-4-2,3,4,5,6,8,A级轻工业标准
铁路标准
符合EN50155 / IEC60571,包括IEC61373的冲击与振动试验,EN50121-3-2的EMC要求

其它

MTBF
≥218.2K hrs. MIL-HDBK-217F (25℃)
尺寸
191*86*40mm (L*W*H)
包装
0.94Kg; 12pcs/12.3Kg/0.8CUFT
测试条件与备注4
  1. 如未特别说明,所有规格参数均在输入为24,48,110VDC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。

典型应用

■ 典型应用

  • 铁路交通系统 — 列车控制系统、信号设备、车载信息娱乐系统、轨道交通供电。
  • 工业自动化 — 工业控制设备、工厂自动化系统、过程控制、SCADA系统。
  • 电池备援系统 — UPS系统、应急照明、通信基站备用电源。
  • 重型机械设备 — 工程车辆、矿山设备、农业机械的辅助电源。
  • 船舶与海事应用 — 船载电子设备、导航系统、甲板机械控制。

资料下载

规格书1

RSD-200C-24 规格书PDF下载

认证证书7

EN50155认证证书RSD-200-EN50155-cer.pdfPDF下载
UL认证证书E183223-UL-cer.pdfPDF下载
EAC认证证书EAC-cer.pdfPDF下载
CB认证证书RSD-200-CB(UL)-cer.pdfPDF下载
EMC认证证书RSD-200-EMC-CER.PDFPDF下载
CE认证证书RSD-200-CE-DEC.PDFPDF下载
UK认证证书RSD-200-UK-dec.pdfPDF下载
