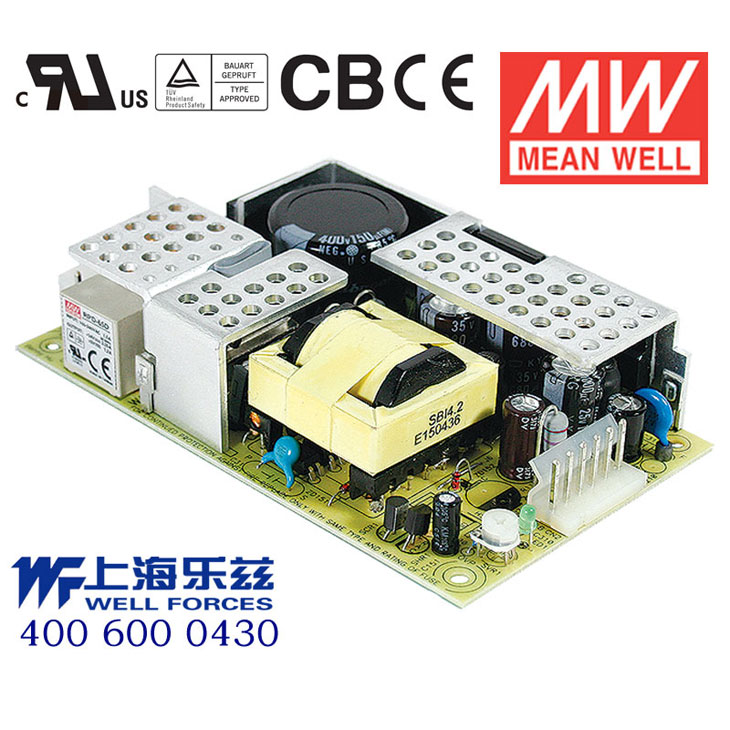

RPD-65C · + + 双路输出无外壳PCB板开关电源

Mean Well · Enclosed Switching Power Supply · 60W 12

输出电压: 12 V DC
额定功率: 60 W
输出电流: 4.5 A

¥133.00含 13% 增值税

选择型号 — RPD-65系列RPD-65C

RPD-65C60W · 12V · 4.5A

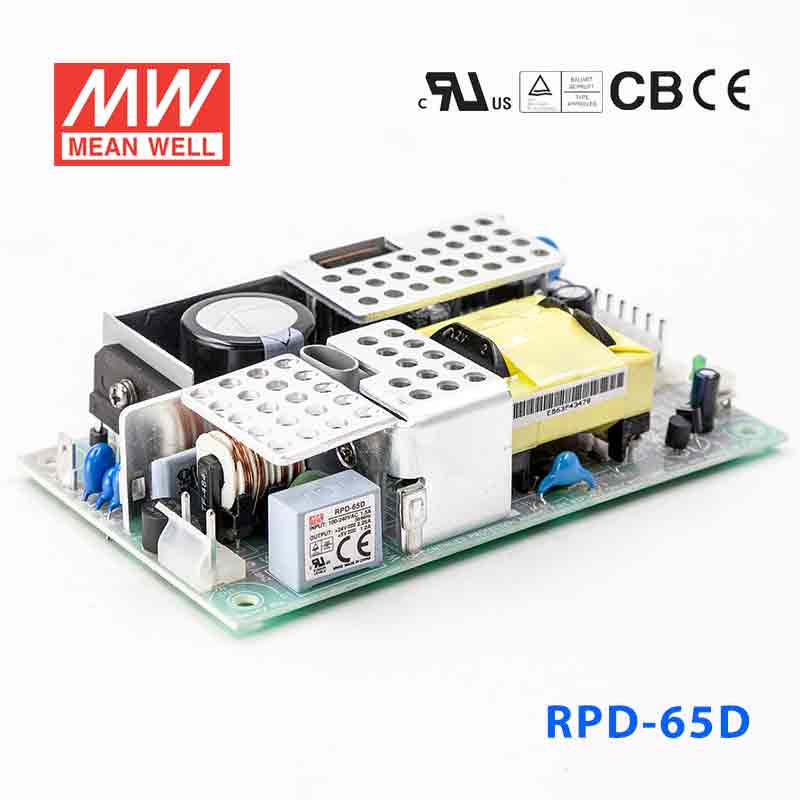

RPD-65C-C60W RPD-65D60W · 24V · 2.25A RPD-65D-C60W

即将售罄无货

现货 · 上海仓 7 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 RPD-65C，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCEEACTÜVUL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

RPD-65C 为该系列 CH1: 12V CH2: 5V 输出型号：额定电流 CH1: 4.5A CH2: 1.2A，额定功率 60W，典型效率 79%。

产品特点

国际通用全范围交流输入
12V或24V峰值输出电流能力
可选择的L型支架和机盖(RPD-65x-C, x=C,D)
低漏电流<1mA
保护种类：短路/过负载/过电压
60W时自然冷却，77W时用18CFM风扇风冷
100%满载老化
开关工作频率：65KHZ
2年质保

规格参数

RPD-65C参数摘自官方规格书（2013-05-27 版）下载规格书 PDF

输出

输出通道: CH1 CH2
直流电压: CH1: 12V CH2: 5V
额定电流: CH1: 4.5A CH2: 1.2A
电流范围: CH1: 0 ~ 5.8A CH2: 0 ~ 1.5A
最大负载^注4: CH1: 7.5A CH2: 额定负载
额定功率: 60W
输出功率(最大): 额定输出功率时自然冷却;77W时强制散热，风扇风量大于18CFM
纹波与噪声(最大)^注2: CH1: 120mVp-p CH2: 50mVp-p
电压调整范围: CH1:11.4 ~ 12.8V
电压精度^注3: CH1: ±2.0% CH2: ±5.0%
线性调整率: CH1: ±1.0% CH2: ±1.0%
负载调整率: CH1: ±2.0% CH2: ±5.0%
启动、上升时间: 800ms, 20ms(满载时)
保持时间(Typ.): 20ms(满载时)

输入

电压范围: 90 ~ 264VAC或127 ~ 370VDC
频率范围: 47 ~ 440Hz
效率(Typ.): 79%
交流电流(Typ.): 1.5A/115VAC 0.9A/230VAC
浪涌电流(Typ.): 冷启动：25A/115VAC 50A/230VAC
漏电流: <1mA

保护

过负载: 90~125W 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: CH1:13.8 ~ 16.2V 保护模式:打嗝模式，电压异常条件移除后可自动恢复

环境

工作温度: -20～+60℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.04%/℃ (0 ~ 50℃)(CH1)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL60950-1, TUV EN60950-1认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55022 (CISPR22) Class B, EN61000-3-2,-3
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11, EN55024,A级轻工业标准

其它

MTBF: ≥288.1K hrs. MIL-HDBK-217F (25℃)
尺寸: PCB:127*76*28mm (L*W*H), CASE:130*85*37mm(L*W*H)(可选)
包装: 0.24Kg; 63pcs/16Kg/1.35CUFT;CASE:0.47Kg;32pcs/16Kg/0.64CUFT(可选)

测试条件与备注5

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
每1秒内峰值占空比为10%，平均输出功率不会超过额定功率，输出电压高于90%直流电压。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。

典型应用

■ 典型应用

工业自动化 — 适用于PLC控制系统、传感器供电、执行器驱动等。
通讯设备 — 为路由器、交换机、接入点等网络设备提供稳定电源。
LED显示屏与照明 — 驱动中小型LED显示模块、广告牌及工业照明系统。
安防监控 — 为监控摄像头、门禁系统、报警装置等提供可靠电力。
仪器仪表 — 适用于各类测试设备、测量仪器及实验室装置。
